Hướng Dẫn Kỹ Thuật Toàn Diện Về Flange 6 Inch Class 150 Trong Hệ Thống Đường Ống

Vì sao flange 6 inch class 150 được sử dụng phổ biến?

Trong các hạ tầng kỹ thuật hiện đại, việc duy trì tính ổn định của các tuyến ống huyết mạch luôn là ưu tiên hàng đầu của kỹ sư vận hành. Hãy hình dung một hệ thống cấp nước nhà máy công suất lớn, mạng lưới điều hòa không khí trung tâm HVAC của một tòa cao ốc, hay hệ thống phòng cháy chữa cháy (PCCC) luôn trong trạng thái sẵn sàng kích hoạt. Điểm chung của các kịch bản này là hệ thống đường ống công nghiệp cần một phương thức kết nối cơ khí cực kỳ vững chắc, bảo đảm khả năng chịu áp lực an toàn tuyệt đối nhưng phải dễ dàng tháo lắp bảo trì khi có sự cố xảy ra.

Đối mặt với yêu cầu đó, flange 6 inch class 150 đã trở thành sự lựa chọn kinh điển trên toàn thế giới. Giải pháp cơ khí này được ưa chuộng nhờ khả năng cân bằng hoàn hảo giữa bài toán chi phí vật tư và hiệu suất vận hành thực tế. Thiết kế chuẩn hóa giúp mặt bích 6 inch tương thích với hàng loạt thiết bị công nghiệp, giúp đẩy nhanh tiến độ thi công và giảm thiểu rủi ro rò rỉ. Bài viết này sẽ phân tích chuyên sâu dưới góc nhìn kỹ thuật về các thông số, cấu tạo và lưu ý thực tế để bạn tối ưu hóa dòng flange ansi 150 này cho công trình của mình.

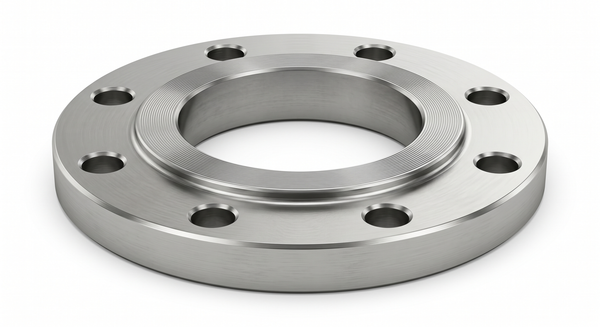

Flange 6 inch class 150 là gì?

Định nghĩa ngắn: Flange 6 inch class 150 là mặt bích tiêu chuẩn ANSI có kích thước danh nghĩa 6 inch, dùng cho hệ thống đường ống áp lực thấp đến trung bình.

Để hiểu một cách chi tiết, tên gọi này cấu thành từ hai thành phần kỹ thuật cốt lõi:

• Kích thước 6 inch: Đây là đường kính danh nghĩa (Nominal Pipe Size - NPS 6), tương đương với đường kính định danh flange dn150 theo hệ mét. Nó được thiết kế để kết nối trực tiếp với các đường ống có đường kính ngoài (OD) thực tế là 168.3 mm.

• Cấp áp lực Class 150: Định danh phân cấp áp suất – nhiệt độ làm việc của phụ kiện dựa trên các quy chuẩn cơ khí nghiêm ngặt của Hoa Kỳ.

Nhiệm vụ cốt lõi của class 150 flange là tạo liên kết cơ khí kín khít giữa các đoạn ống (pipe) với nhau, hoặc giữa ống với van công nghiệp (valve), máy bơm (pump) và các thiết bị bồn bể áp lực. Nhờ có cấu trúc đĩa bắt bu lông, mối nối này cho phép kỹ thuật viên cách ly phân đoạn để súc rửa hoặc thay thế thiết bị một cách nhanh chóng.

Class 150 nghĩa là gì?

Một trong những hiểu lầm phổ biến và nguy hiểm nhất của thợ thi công non kinh nghiệm là cho rằng "Class 150 nghĩa là mặt bích chịu được áp suất cố định là 150 PSI". Thực tế, trong kỹ thuật lưu chất, áp suất làm việc tối đa của một pressure class flange không phải là một hằng số cố định mà nó biến thiên nghịch thế phụ thuộc vào hai yếu tố: Nhiệt độ vận hành và Môi trường vật liệu chế tạo.

Mối quan hệ này được quy định chi tiết trong bảng biểu đồ "Pressure - Temperature Ratings" thuộc tiêu chuẩn ASME B16.5. Khi nhiệt độ của dòng lưu chất tăng lên, độ bền cơ lý của kim loại chế tạo bích sẽ giảm đi, dẫn đến áp suất làm việc an toàn của mặt bích cũng giảm theo.

Để minh họa trực quan cho khả năng làm kín và chịu tải, chúng ta hãy nhìn vào công thức áp suất cơ học:

$$P = \frac{F}{A}$$

Trong thiết kế cơ khí, áp suất làm việc $P$ của mặt bích phụ thuộc vào lực siết bu lông $F$ truyền qua đĩa bích và diện tích nén gioăng $A$. Khi nhiệt độ tăng, vật liệu giãn nở làm thay đổi cấu trúc lực nén, do đó áp suất an toàn thực tế sẽ sụt giảm. Ví dụ, một mặt bích thép carbon A105 Class 150 có thể chịu được áp suất lên tới 285 PSI ở nhiệt độ môi trường (khoảng 38°C), nhưng khi nhiệt độ hệ thống tăng lên 300°C, áp suất làm việc an toàn của nó bị kéo sụt xuống chỉ còn khoảng 140 PSI. Do đó, việc tra cứu kỹ bảng biểu đồ nhiệt - áp của ASME là bắt buộc trước khi đưa bích vào vận hành.

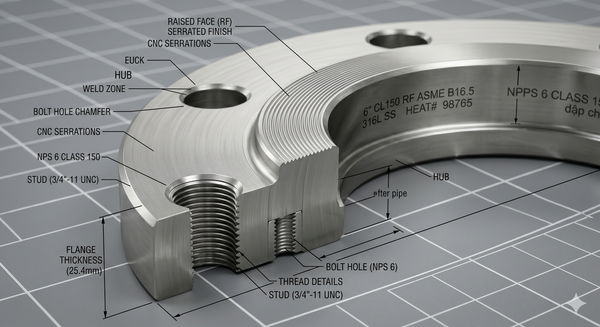

Kích thước tiêu chuẩn flange 6 inch class 150

Đối với các kỹ sư bóc tách bản vẽ, việc nắm rõ thông số hình học của flange dimensions là yếu tố bắt buộc để thiết kế lỗ mở xuyên tường, tính toán chiều dài bu lông và khoảng không thi công.

Dưới đây là bảng thông số hình học chi tiết của bích 6 inch (NPS 6 / DN150) dựa theo tiêu chuẩn ASME B16.5:

Insight thiết kế: Đây là phần thông số có lượng tìm kiếm lớn nhất từ các kỹ sư cơ điện (ME). Việc chế tạo hoặc khoan lỗ lệch chỉ 1 mm so với đường kính tâm lỗ 241.3 mm sẽ khiến toàn bộ hệ thống 8 bu lông không thể xỏ qua, dẫn đến việc phải hủy bỏ hoặc gia công lại toàn bộ đĩa bích, gây lãng phí lớn về chi phí và thời gian của dự án.

Các loại flange 6 inch class 150 phổ biến

Tùy thuộc vào yêu cầu hàn nối, đặc tính dòng chảy và ngân sách đầu tư, mặt bích 6 inch Class 150 được phân tách thành nhiều chủng loại khác nhau:

Phân loại theo kiểu kết nối hình học

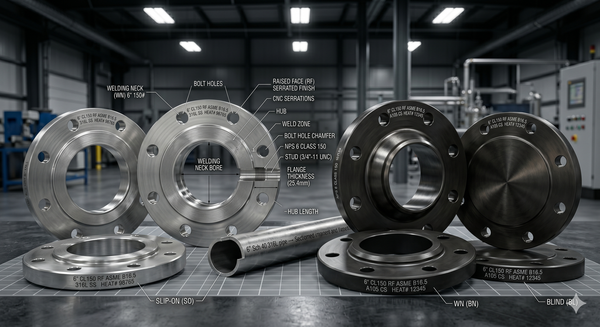

• Slip On Flange (Bích lồng - SO): Loại bích trượt qua ống rồi hàn fillet cả mặt trong lẫn mặt ngoài. Rất dễ thi công và căn chỉnh góc, giá thành rẻ nên được dùng nhiều nhất ở các đường ống DN150 áp trung bình.

• Welding Neck Flange (Bích cổ hàn - WN): Có phần cổ vát dài để hàn đối đầu với ống. Cấu trúc này giúp chuyển tiếp ứng suất cực tốt, chịu mỏi và chịu rung động rất cao.

• Blind Flange (Bích mù/Bích bịt - BL): Mặt bích đặc không có lỗ thoát ở tâm, dùng để bịt kín đầu ống hoặc cô lập các phân đoạn phân nhánh tạm thời.

• Threaded Flange (Bích ren - TH): Kết nối với ống bằng ren thay vì hàn. Thường dùng cho các khu vực dễ cháy nổ nghiêm trọng, cấm dùng ngọn lửa hàn.

• Socket Weld Flange (Bích hàn bọc đầu - SW): Ống được đút vào ngàm bích rồi hàn một đường bên ngoài. (Ít gặp ở size lớn như 6 inch, chủ yếu dùng cho ống nhỏ dưới 2 inch).

Phân loại theo bề mặt làm kín (Facing Type)

• Raised Face (RF): Bề mặt có gờ nhô lên ở tâm để ép gioăng. Đây là dòng rf flange phổ biến nhất trong công nghiệp.

• Flat Face (FF): Bề mặt phẳng hoàn toàn, chuyên dùng để kết nối với các dòng van gang, thiết bị vỏ gang để tránh nứt tai van khi siết lực bu lông.

• Ring Type Joint (RTJ): Bề mặt có rãnh sâu để đặt vòng gioăng kim loại (chỉ dùng cho hệ thống siêu áp lực, rất hiếm gặp ở Class 150).

Phân loại theo vật liệu chế tạo

• Carbon Steel (Thép carbon - ASTM A105): Phổ biến nhất trong hệ thống PCCC, nước công nghiệp, dầu thô.

• Stainless Steel (Inox 304/316 - ASTM A182): Kháng hóa chất, chống rỉ sét tuyệt đối, dùng cho thực phẩm, hóa chất ăn mòn sâu.



Flange 6 inch class 150 chịu được áp lực bao nhiêu?

Như đã phân tích ở phần nguyên lý, chúng ta không thể lấy con số "150" làm thước đo áp suất thực tế cho mọi điều kiện môi trường. Khả năng chịu áp thực tế phụ thuộc hoàn toàn vào vật liệu cấu thành đĩa bích:

• Đối với nhóm bích thép carbon (ASTM A105): Ở điều kiện nhiệt độ bình thường (dưới 38°C), dòng bích này chịu được áp suất tối đa là 285 PSI (khoảng 19.6 Bar). Khi nhiệt độ tăng lên mức 200°C, áp suất an toàn giảm xuống còn 200 PSI (khoảng 13.8 Bar).

• Đối với nhóm bích thép không gỉ (Inox 304 - Kháng rỉ): Ở nhiệt độ dưới 38°C, bích chịu áp tối đa là 275 PSI (khoảng 19.0 Bar). Khi nhiệt độ đạt mức 200°C, áp suất an toàn giảm mạnh xuống còn 165 PSI (khoảng 11.4 Bar) do inox có hệ số giãn nở nhiệt cao hơn thép carbon.

Bên cạnh đó, môi trường chất lưu bên trong ống cũng là yếu tố chi phối. Đối với hệ thống hơi nước nóng (Steam), sự thay đổi liên tục giữa áp suất và nhiệt độ sẽ gây hiện tượng sốc nhiệt, yêu cầu kỹ sư phải tính toán biên độ an toàn cao hơn so với hệ thống dẫn dầu thô hoặc hóa chất ổn định ở nhiệt độ thường.

So sánh class 150 với class 300 và class 600

Trong khâu mua sắm vật tư, các chủ đầu tư thường đắn đo giữa việc chọn Class 150 hay nâng cấp lên Class 300 để tăng độ an toàn. Dưới đây là bảng so sánh trực quan cho kích thước ống 6 inch:

Khi nào chọn Class 150 là đủ?

Nếu hệ thống đường ống DN150 của bạn vận hành với áp suất làm việc thực tế dưới 12 Bar và nhiệt độ dòng chất lưu không quá cao (dưới 100°C), việc lựa chọn Class 150 là hoàn toàn đáp ứng tốt các tiêu chuẩn an toàn kỹ thuật, đồng thời giúp tiết kiệm hàng loạt chi phí từ tiền phôi bích, tiền mua bu lông cho đến tiền gioăng đệm.

RF, FF và RTJ khác nhau như thế nào?

Cấu trúc bề mặt làm kín (Facing) quyết định cơ chế nén gioăng và ngăn chặn rò rỉ của industrial flange:

• Raised Face (RF): Là loại mặt bích có một gờ nhô lên cao 1.6 mm ở tâm. Khi chúng ta siết 8 bu lông, toàn bộ lực cơ học từ cờ lê sẽ tập trung hoàn toàn vào vùng diện tích nhỏ của mặt gờ này. Nhờ đó, áp suất nén nện lên bề mặt raised face flange cực kỳ lớn, ép chặt gioăng điền đầy các khe hở, mang lại hiệu quả chống rò rỉ xuất sắc.

• Flat Face (FF): Bề mặt phẳng hoàn toàn từ tâm ra đến rìa bích. Lực siết bu lông phân bổ đều trên toàn bộ diện tích bề mặt đĩa bích, khiến áp suất nén tại một điểm nhỏ hơn bích RF. Bích FF là lựa chọn bắt buộc khi đấu nối vào các dòng van gang để tránh hiện tượng ứng suất cục bộ làm nứt vỡ tai van bằng gang vốn có tính giòn.

• Ring Type Joint (RTJ): Có một rãnh sâu được khoét trên bề mặt bích để đặt một vòng đệm bằng kim loại cứng. Thường chỉ ứng dụng cho các hệ thống siêu áp lực (từ Class 600 trở lên), cực kỳ hiếm gặp ở phân khúc Class 150.



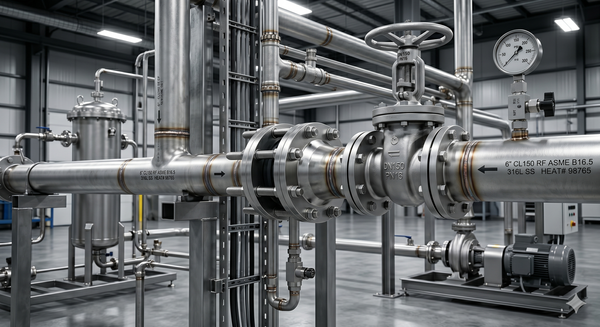

Flange 6 inch class 150 được dùng trong những hệ thống nào?

Nhờ khả năng tương thích linh hoạt, cấu trúc bền vững và mức giá thành hợp lý, mặt bích dn150 chuẩn Class 150 xuất hiện dày đặc trong các dự án công nghiệp:

1. Hệ thống phòng cháy chữa cháy (PCCC): Các đường ống trục chính dẫn nước chữa cháy đường kính 6 inch cấp nước cho các họng phun tòa nhà, nhà xưởng.

2. Hệ thống điều hòa trung tâm HVAC: Đường ống dẫn nước lạnh (Chilled water) tuần hoàn từ chiller đến các tháp giải nhiệt lớn.

3. Hệ thống cấp thoát nước sạch và xử lý nước thải: Trục ống xả công suất lớn của các trạm bơm đô thị, nhà máy xử lý nước.

4. Nhà máy chế biến thực phẩm và nước giải khát: Ứng dụng dòng bích stainless steel flange (Inox 304/316) trên các tuyến ống dẫn nước sạch, CIP, hoặc hệ thống hơi phụ trợ.

5. Ngành hóa chất nhẹ và dệt nhuộm: Vận chuyển các dòng chất lưu có áp suất trung bình, hệ thống yêu cầu tháo lắp định kỳ để súc rửa đường ống tránh đóng cặn.

Những sai lầm thường gặp khi chọn flange class 150

Trong thực tế thi công, rất nhiều đơn vị gặp sự cố rò rỉ hệ thống khi nghiệm thu thử áp (Hydrotest) do mắc phải các sai lầm cơ bản sau:

• Sai lầm 1: Nhầm lẫn giữa đường kính định danh DN150 với kích thước OD thực tế. Nghĩ rằng ống 6 inch thì đường kính ngoài là 150 mm, dẫn đến việc đặt mua nhầm loại bích có kích thước lòng bích (ID) không vừa với ống thực tế (168.3 mm).

• Sai lầm 2: Ép phẳng gờ RF vào thiết bị mặt phẳng FF. Sử dụng bích thép có gờ RF để bắt trực tiếp vào mặt bích phẳng FF của van gang. Khi siết bu lông quá lực, phần gờ RF sẽ đóng vai trò như một đòn bẩy bẻ gãy tai bích gang của van, gây thiệt hại lớn về kinh tế.

• Sai lầm 3: Không đồng bộ tiêu chuẩn mặt bích. Lắp một chiếc van tiêu chuẩn jis flange 10K vào hệ thống đường ống đang xài mặt bích tiêu chuẩn ansi flange Class 150. Kết quả là các lỗ bu lông bị lệch góc, không thể xỏ bu lông qua.

• Sai lầm 4: Sử dụng sai loại gioăng làm kín (Gasket). Dùng gioăng cao su thường cho đường ống dẫn hơi nước nóng, khiến gioăng bị lưu hóa, rách nát chỉ sau vài giờ chạy thử hệ thống.

Checklist chọn flange 6 inch class 150 phù hợp

Để đảm bảo chọn mua đúng chủng loại phụ kiện, hãy áp dụng bộ quy trình checklist 5 bước sau:

•  Bước 1: Kiểm tra môi trường lưu chất: Lưu chất có tính ăn mòn không? Nếu là hóa chất, nước biển $\rightarrow$ Chọn bích inox 316. Nếu là nước sạch, PCCC $\rightarrow$ Chọn bích thép carbon A105 để tối ưu chi phí.

•  Bước 2: Xác định nhiệt độ vận hành tối đa: Đối chiếu nhiệt độ thực tế với bảng biểu đồ nhiệt - áp của tiêu chuẩn ASME B16.5 để chắc chắn áp suất an toàn của bích không bị kéo sụt xuống dưới mức áp suất làm việc của hệ thống.

•  Bước 3: Chọn kiểu kết nối hình học: Vị trí lắp đặt có yêu cầu cao về chịu tải rung động không? Nếu có $\rightarrow$ Chọn bích cổ hàn (WN). Nếu là vị trí thông thường, cần dễ căn chỉnh góc $\rightarrow$ Chọn bích lồng (Slip On - SO).

•  Bước 4: Đồng bộ cấu trúc mặt bích (Facing): Kiểm tra bề mặt kết nối của thiết bị đối ứng là dạng có gờ (RF) hay mặt phẳng (FF) để chọn mặt bích tương thích tuyệt đối.

• Bước 5: Chọn gioăng và bu lông đi kèm: Đặt mua gioăng (Gasket) có kích thước chuẩn theo hệ bích ANSI Class 150 và hệ thống bu lông kích thước 3/4 inch (M20) đủ độ dài.



Hướng dẫn lắp đặt flange đúng kỹ thuật

Quy trình thi công mối nối bích 6 inch đòi hỏi sự cẩn trọng và tuân thủ nghiêm ngặt các bước kỹ thuật sau:

Bước 1: Làm sạch bề mặt làm kín

Sử dụng bàn chải sắt hoặc dung dịch tẩy rửa làm sạch hoàn toàn rỉ sét, vảy hàn, hoặc mẩu gioăng cũ bám trên bề mặt gờ Raised Face. Bất kỳ hạt bụi nhỏ nào sót lại trên các rãnh răng cưa mịn cũng sẽ tạo thành một vi kênh cho lưu chất rò rỉ ra ngoài.

Bước 2: Kiểm tra gioăng và căn chỉnh đồng tâm

Đặt gioăng mới vào chính giữa hai mặt bích. Tuyệt đối không tái sử dụng gioăng cũ đã bị biến dạng. Căn chỉnh sao cho hai mặt bích thẳng hàng, đồng tâm trục ống. Không dùng lực siết của bu lông để kéo hai đoạn ống bị lệch trục lại với nhau, vì điều này sẽ tạo ra ứng suất uốn cực lớn làm nứt mối hàn bích sau này.

Bước 3: Siết bu lông theo sơ đồ hình sao (Star Pattern)

Xỏ toàn bộ 8 bu lông vào lỗ. Tiến hành vặn đai ốc bằng tay cho đến khi chặt nhẹ. Sử dụng cờ lê lực để siết bu lông theo cặp đối diện nhau (sơ đồ hình sao: 1-5, 3-7, 2-6, 4-8). Chia quá trình siết làm 3 giai đoạn: Giai đoạn 1 siết 30% lực, Giai đoạn 2 tăng lên 60% lực, Giai đoạn 3 siết đủ 100% lực torque quy định. Phương pháp này đảm bảo hai mặt bích ép phẳng đều nhau lên bề mặt gioăng, giúp mối nối đạt độ kín khít tuyệt đối.

Câu hỏi thường gặp về flange 6 inch class 150 (FAQ)

Flange 6 inch tương đương đường kính DN bao nhiêu?

Theo hệ mét tiêu chuẩn quốc tế, mặt bích kích thước kích thước 6 inch tương đương với đường kính định danh flange dn150. Nó được thiết kế phù hợp cho đường ống có đường kính ngoài thực tế là 168.3 mm.

Class 150 chịu được áp suất tối đa bao nhiêu bar?

Ở điều kiện nhiệt độ môi trường bình thường (dưới 38°C), một mặt bích thép carbon chuẩn Class 150 có thể chịu được áp suất tối đa là 285 PSI, tương đương với khoảng 19.6 Bar. Khi nhiệt độ tăng lên, khả năng chịu áp này sẽ sụt giảm theo quy định của ASME B16.5.

Khi nào nên chọn mặt bích mặt gờ (RF) và mặt phẳng (FF)?

Hãy luôn chọn mặt bích RF cho các đường ống thép thông thường để tối ưu hóa khả năng làm kín. Bạn chỉ chọn mặt bích FF khi vị trí đó cần kết nối trực tiếp vào mặt bích phẳng của các thiết bị làm bằng gang đúc (như thân máy bơm gang, van gang) để bảo vệ thiết bị gang không bị nứt vỡ khi siết lực bu lông.

Mặt bích inox 304 Class 150 có dùng chung được cho hóa chất không?

Có, nhưng tùy thuộc vào nồng độ hóa chất. Inox 304 chống oxy hóa và chịu được hầu hết các loại hóa chất hữu cơ, dung dịch kiềm hoặc axit loãng ở nhiệt độ thường. Nếu hệ thống của bạn vận hành với hóa chất có tính ăn mòn cực sâu hoặc chứa hàm lượng muối, clorua cao (như nước biển), bạn nên nâng cấp lên dòng inox 316 để tránh hiện tượng rỗ bề mặt bích.

Có thể dùng mặt bích Class 150 cho hệ thống hơi nóng (Steam) không?

Có thể dùng được cho hệ thống hơi áp suất thấp đến trung bình. Tuy nhiên, bạn bắt buộc phải kiểm tra kỹ nhiệt độ hoạt động của dòng hơi. Ví dụ, nếu hơi nóng đạt 200°C, bích thép chỉ còn chịu được áp suất khoảng 13.8 Bar. Đồng thời, bạn phải tuyệt đối sử dụng các dòng gioăng chịu nhiệt (như gioăng chì graphite hoặc gioăng kim loại xoắn) thay vì gioăng cao su thông thường.

Lắp đặt flange 6 inch class 150 đúng kỹ thuật giúp hệ thống bền bỉ hơn

Tóm lại, dòng sản phẩm flange 6 inch class 150 là giải pháp kỹ thuật có tính thực tiễn cao, mang lại sự cân bằng tuyệt vời giữa hiệu quả làm kín chất lưu và bài toán kinh tế cho chủ đầu tư. Việc hiểu đúng bản chất động học của cấp áp suất Class 150 theo nhiệt độ, đồng bộ chính xác các thông số hình học theo chuẩn ASME B16.5, và áp dụng quy trình siết lực bu lông đối xứng hình sao chính là chìa khóa để kiến tạo nên một hệ thống đường ống vận hành an toàn, bền bỉ và không rò rỉ. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flange 6 Inch Class 150
