Toàn tập về Flange ANSI B16.5: Tiêu chuẩn, Thông số và Hướng dẫn Lựa chọn

Vì sao việc hiểu đúng tiêu chuẩn flange ANSI B16.5 lại quan trọng?

Trong thực tế vận hành, không ít kỹ sư bảo trì từng đối mặt với tình huống trớ trêu: một lô mặt bích mới mua về nhưng hoàn toàn không lắp vừa với hệ thống đường ống hiện hữu. Nguyên nhân thường xuất phát từ việc sai lệch khoảng cách tâm lỗ bulong hoặc không đồng nhất về mặt kết nối, dẫn đến dự án bị đình trệ và phát sinh hàng loạt chi phí khắc phục.

Những vấn đề này chủ yếu đến từ việc người mua nhầm lẫn giữa các hệ tiêu chuẩn quốc tế như ANSI, ASME, DIN hay JIS, hoặc không hiểu rõ ý nghĩa thực sự của các cấp áp suất như Class 150, 300, 600. Đặc biệt, việc chọn sai kích thước định danh NPS có thể gây rò rỉ nghiêm trọng.

Việc nắm vững tiêu chuẩn flange ANSI B16.5 không chỉ giúp bạn giải quyết triệt để bài toán lắp đặt, mà còn là chìa khóa để đảm bảo hệ thống vận hành an toàn. Đây là một trong những tiêu chuẩn được ứng dụng rộng rãi nhất trên toàn cầu, đặc biệt là trong các ngành công nghiệp nặng, dầu khí và hóa chất.

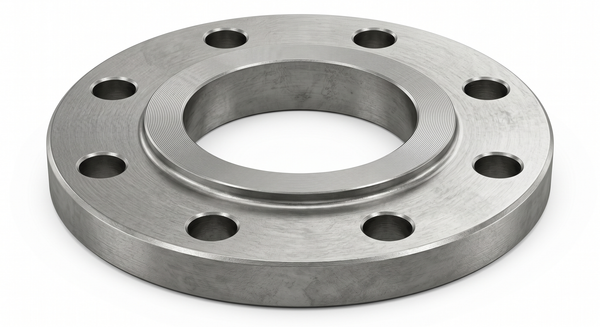

Flange ANSI B16.5 là gì?

Flange ANSI B16.5 (hay ASME B16.5 flange) là loại mặt bích công nghiệp được thiết kế và chế tạo tuân thủ nghiêm ngặt theo tiêu chuẩn ASME B16.5. Tiêu chuẩn này quy định chi tiết về kích thước, cấp áp suất, dung sai, vật liệu, thiết kế lỗ bulong và các yêu cầu thử nghiệm đối với mặt bích đường ống có kích thước từ NPS 1/2" đến NPS 24".

Hệ thống tiêu chuẩn ANSI B16.5 bao trùm các yếu tố cốt lõi:

• Kích thước mặt bích: Đường kính ngoài, đường kính trong, độ dày.

• Chi tiết kết nối: Đường kính vòng tâm lỗ bulong (PCD), số lượng và kích thước lỗ bulong.

• Kiểu mặt bích: Mặt lồi (RF), mặt phẳng (FF), hoặc ngàm rãnh vòng (RTJ).

• Cấp áp suất nhiệt độ: Mức độ chịu tải an toàn theo từng Class và nhiệt độ vận hành.

Vai trò tối thượng của tiêu chuẩn này là đảm bảo khả năng lắp lẫn (interchangeability) giữa các thiết bị trên toàn cầu. Nhờ đó, nó tạo ra sự đồng bộ tuyệt đối, đảm bảo độ kín khít cho hệ thống dẫn lưu chất và an toàn tối đa cho người vận hành.

Nguyên lý tiêu chuẩn hóa của ANSI B16.5

Tại sao mọi nhà sản xuất từ Mỹ, Châu Âu đến Châu Á đều phải tuân thủ cùng một bảng kích thước khi chế tạo mặt bích hệ ANSI? Câu trả lời nằm ở nguyên lý tiêu chuẩn hóa quốc tế.

Ví dụ, nếu bạn mua một chiếc Class 150 flange từ một thương hiệu tại Hàn Quốc, nó chắc chắn sẽ lắp ráp hoàn hảo với một chiếc van công nghiệp chuẩn ANSI sản xuất tại Mỹ. Mọi thông số từ độ dày, số lỗ bulong đến khoảng cách các lỗ đều được "khóa" theo một barem duy nhất.

Lợi ích của nguyên lý này là vô cùng to lớn:

• Dễ dàng thay thế: Không bị phụ thuộc vào một nhà cung cấp độc quyền.

• Bảo trì nhanh chóng: Vật tư thay thế luôn có sẵn trên thị trường toàn cầu.

• Giảm rủi ro kỹ thuật: Loại bỏ nguy cơ xì rò do sai lệch kích thước gia công cơ khí.

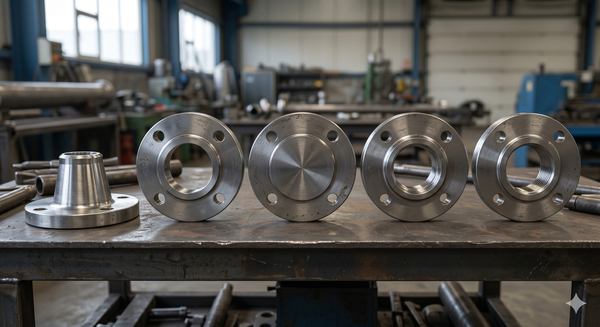

Các loại flange ANSI B16.5 phổ biến

Để đáp ứng các điều kiện dòng chảy và môi trường khác nhau, tiêu chuẩn này phân loại mặt bích thành nhiều kiểu dáng thiết kế chuyên biệt.

Weld Neck Flange (Mặt bích cổ hàn)

• Đặc điểm: Thiết kế có một phần cổ thon dài vát mép, được hàn đối đầu (butt-weld) trực tiếp với đường ống.

• Ưu điểm: Cấu trúc này giúp phân tán ứng suất từ mặt bích sang thành ống, đem lại khả năng chịu áp lực rất cao và chống biến dạng nhiệt xuất sắc.

• Ứng dụng: Là lựa chọn số 1 cho ngành dầu khí, lọc hóa dầu và các đường ống hơi nóng cao áp.

Slip On Flange (Mặt bích hàn trượt)

• Đặc điểm: Đường kính trong lớn hơn đường kính ngoài của ống, cho phép trượt ống vào bên trong trước khi hàn hai đường (trong và ngoài).

• Ưu điểm: Giá thành sản xuất thấp, dễ dàng căn chỉnh khi thi công và không yêu cầu cắt ống quá chính xác.

• Ứng dụng: Phù hợp cho đường ống nước, hệ thống HVAC và các ứng dụng áp suất thấp.

Blind Flange (Mặt bích mù)

• Đặc điểm: Là một đĩa đặc không có lỗ tâm, chỉ có các lỗ bulong ở viền ngoài.

• Ứng dụng: Dùng để bịt kín điểm cuối của đường ống, hoặc làm nắp xả để vệ sinh, thử áp lực hệ thống trước khi nghiệm thu.

Socket Weld Flange (Mặt bích hàn lồng)

• Đặc điểm: Có một bậc lồng (socket) bên trong lỗ, đường ống được lồng vào và chỉ hàn một đường duy nhất ở bên ngoài.

• Ứng dụng: Thường dùng cho các đường ống kích thước nhỏ (dưới NPS 2) nhưng yêu cầu khả năng chịu áp suất cao và độ sạch trong ống.

Threaded Flange (Mặt bích ren)

• Đặc điểm: Lỗ tâm được tiện ren (thường là ren NPT), kết nối với ống vặn ren.

• Ưu điểm: Không cần hàn, tránh rủi ro cháy nổ trong khu vực nguy hiểm.

• Ứng dụng: Dành cho hệ thống áp suất thấp, đường ống mạ kẽm hoặc hệ thống khí nén.

Các cấp áp suất trong tiêu chuẩn ANSI B16.5

Trong hệ ANSI, mức độ chịu tải của mặt bích được phân chia theo các "Class" (cấp áp suất định mức).

• Class 150: Phổ biến nhất, thường dùng cho hệ thống nước sinh hoạt, PCCC, và HVAC.

• Class 300: Cấp áp suất trung bình, ứng dụng trong đường ống dẫn dầu, khí gas nhẹ.

• Class 600: Dành cho các hệ thống đòi hỏi áp suất cao, hơi nóng công nghiệp.

• Class 900: Sử dụng trong công nghiệp nặng, môi trường hóa chất khắc nghiệt.

• Class 1500 & 2500: Các cấp siêu áp lực, chuyên dụng cho giếng khoan dầu khí, nhà máy điện hạt nhân.

Sai lầm phổ biến: Rất nhiều người lầm tưởng Class 150 tương đương với áp lực 150 PSI. Thực tế, "Class" không phải là đơn vị đo lường trực tiếp. Khả năng chịu áp thực tế của mặt bích thay đổi nghịch biến với nhiệt độ vận hành và phụ thuộc vào mác vật liệu thép. Ở nhiệt độ phòng, Class 150 có thể chịu được áp lực lên tới gần 285 PSI (đối với thép carbon).

Thông số kỹ thuật quan trọng của flange ANSI B16.5

Khi đọc tài liệu kỹ thuật hoặc lên yêu cầu đặt hàng, kỹ sư cần nắm vững các thông số nền tảng sau:

• Dải kích thước danh nghĩa: Tiêu chuẩn B16.5 bao phủ từ NPS 1/2" (tương đương DN15) đến NPS 24" (DN600). Với kích thước từ 26" trở lên, sẽ áp dụng tiêu chuẩn ASME B16.47.

• Vật liệu chế tạo:

  • Thép carbon rèn: ASTM A105 (phổ thông nhất).

  • Thép không gỉ (Inox): ASTM A182 F304/F304L, ASTM A182 F316/F316L.

  • Thép chịu nhiệt độ thấp: ASTM A350 LF2.

• Kiểu bề mặt kết nối:

  • RF (Raised Face): Mặt lồi, dùng phổ biến nhất.

  • FF (Flat Face): Mặt phẳng, dùng khi kết nối với bích gang hoặc nhựa để tránh nứt vỡ.

  • RTJ (Ring Type Joint): Có rãnh để đặt ron kim loại, dùng cho Class 600 trở lên.

• Tiêu chuẩn liên kết: Kết hợp chặt chẽ với ASME B16.47 (size lớn), ASTM (chuẩn vật liệu) và MSS SP-44.

So sánh flange ANSI B16.5 với DIN và JIS

Mỗi khu vực trên thế giới có một hệ thống chuẩn mực riêng. Việc hiểu sự khác biệt giúp bạn không bị bỡ ngỡ khi thay thế phụ tùng.

Phân tích ứng dụng:

• Khi nào nên dùng ANSI? Bắt buộc dùng trong các dự án khai thác dầu khí, lọc hóa dầu, hoặc các hệ thống do nhà thầu Mỹ thiết kế.

• Khi nào dùng DIN? Ưu tiên cho các dự án xử lý nước thải, nhà máy bia, thực phẩm nhập khẩu thiết bị từ Châu Âu.

• Khi nào dùng JIS? Phổ biến ở các công trình công nghiệp nhẹ, dân dụng hoặc hệ thống đường ống trên tàu biển tại Châu Á.

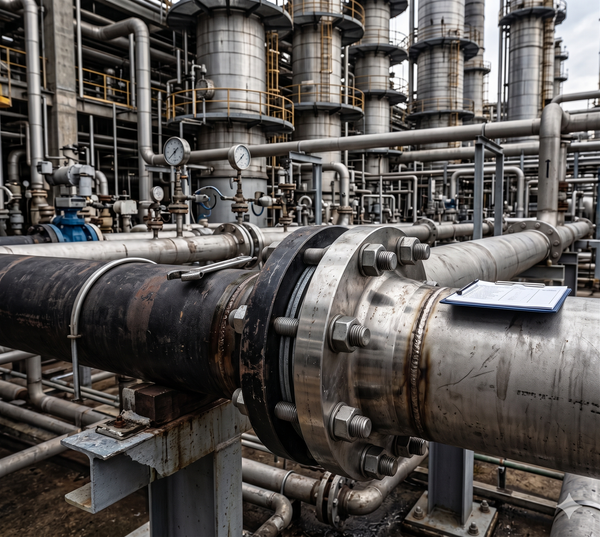

Tại sao ANSI B16.5 được sử dụng rộng rãi trong ngành dầu khí?

Ngành dầu khí (Oil & Gas) là môi trường làm việc khắc nghiệt bậc nhất, nơi một sự cố rò rỉ nhỏ có thể dẫn đến thảm họa cháy nổ. Flange ANSI B16.5 trở thành "xương sống" của ngành này nhờ các yếu tố:

• Độ chính xác cơ khí cao: Dung sai được kiểm soát nghiêm ngặt, đảm bảo khớp nối hoàn hảo.

• Tính đồng bộ quốc tế: Giúp các tập đoàn đa quốc gia chuẩn hóa vật tư cho mọi giàn khoan trên thế giới.

• Khả năng chịu áp lực lớn: Thiết kế bích dày, kết hợp kiểu mặt RTJ đáp ứng được môi trường nhiệt độ cao, áp suất cực đại.

• Dễ tìm linh kiện thay thế: Tính phổ quát giúp giảm thiểu thời gian chờ đợi hàng hóa (lead time) khi cần bảo trì khẩn cấp.

Những ngành công nghiệp hạng nặng tuân thủ chặt chẽ tiêu chuẩn này bao gồm: khai thác dầu khí, nhà máy hóa dầu, nhiệt điện, kho cảng LNG và các giàn khoan offshore.

Flange ANSI B16.5 được sử dụng ở đâu?

Sự đa dạng về cấp áp suất và vật liệu giúp tiêu chuẩn này bao phủ hầu hết các cấu trúc hạ tầng công nghiệp hiện đại:

Nhà máy dầu khí và lọc hóa dầu

Sử dụng bích Weld Neck Class 300, 600 trở lên bằng vật liệu thép carbon (A105) để dẫn truyền dầu thô và khí gas dưới áp lực cao.

Nhà máy sản xuất hóa chất

Ứng dụng các loại mặt bích inox (ASTM A182 F316) để chống lại sự ăn mòn của axit, kiềm và dung môi công nghiệp.

Nhà máy nhiệt điện

Sử dụng thép hợp kim chịu nhiệt để kết nối các đường ống dẫn hơi nước bão hòa từ lò hơi đến tua-bin phát điện.

Hệ thống PCCC (Phòng cháy chữa cháy)

Class 150 flange chuẩn Slip On là lựa chọn tối ưu, đảm bảo áp lực nước chữa cháy luôn ổn định tại các trạm bơm trung tâm.

Nhà máy xử lý nước và RO

Ứng dụng trong các cụm van điều khiển lưu lượng lớn, sử dụng bích Inox 304 để đảm bảo tiêu chuẩn vệ sinh, không rỉ sét.

Công nghiệp đóng tàu

Tuy JIS phổ biến hơn, nhưng hệ thống đường ống chuyên dụng trên các tàu chở dầu hóa chất (Chemical Tankers) vẫn bắt buộc dùng chuẩn ANSI.

Những sai lầm thường gặp khi lựa chọn flange ANSI B16.5

Việc lên báo giá và mua vật tư sẽ trở thành thảm họa nếu bạn vướng phải 5 sai lầm kinh điển sau:

• Sai lầm 1: Nhầm lẫn ANSI với DIN. Mua bích Class 150 lắp vào hệ thống PN16. Kết quả là lệch hoàn toàn khoảng cách tâm lỗ bulong.

• Sai lầm 2: Chọn sai Class áp suất. Áp suất hệ thống là 30 bar nhưng lại chọn bích Class 150 (chỉ chịu tối đa ~20 bar), gây rủi ro bục vỡ ngàm nối.

• Sai lầm 3: Chọn sai vật liệu. Dùng bích thép carbon A105 cho môi trường nước biển thay vì Inox 316, dẫn đến rỉ sét trong vài tháng.

• Sai lầm 4: Không kiểm tra kiểu mặt RF/FF. Ép bích RF (mặt lồi) chuẩn ANSI vào thiết bị gang chuẩn FF, khi siết bulong sẽ làm nứt vỡ mặt bích gang.

• Sai lầm 5: Không yêu cầu chứng chỉ ASTM. Nhận hàng không có CO-CQ hoặc test report vật liệu, không thể nghiệm thu an toàn.

Checklist lựa chọn flange ANSI B16.5 đúng tiêu chuẩn

Để loại bỏ 100% sai sót kỹ thuật, kỹ sư mua hàng nên áp dụng quy trình 7 bước sau:

• Bước 1: Xác định kích thước định danh. Đường kính ống là NPS 2", 4" hay 8"?

• Bước 2: Kiểm tra áp suất vận hành lớn nhất. Tính toán áp lực cao nhất của hệ thống cộng thêm hệ số an toàn.

• Bước 3: Chọn cấp Class phù hợp. Đối chiếu nhiệt độ/áp suất để chốt dùng Class 150, 300 hay 600.

• Bước 4: Xác định môi chất. Lưu chất bên trong là nước, dầu, khí gas hay hóa chất ăn mòn?

• Bước 5: Chọn mác vật liệu. Chốt ASTM A105 (thép đen) hay ASTM A182 (Inox).

• Bước 6: Kiểm tra kiểu mặt bích và gioăng (gasket). Đảm bảo chọn đúng kiểu mặt RF, FF hay RTJ phù hợp với thiết bị chờ.

• Bước 7: Yêu cầu chứng từ chất lượng. Bắt buộc nhà cung cấp cung cấp đầy đủ Mill Test Certificate (MTC) và CO-CQ

  .

Lưu ý khi lắp đặt flange ANSI B16.5

Chất lượng vật tư tốt cần đi kèm với kỹ thuật thi công chuẩn xác:

• Kiểm tra độ phẳng bề mặt: Làm sạch rỉ sét, xỉ hàn và đảm bảo mặt bích không bị trầy xước sâu trước khi lắp.

• Chọn gasket (vòng đệm) phù hợp: Gioăng spiral wound cho áp suất cao, hoặc gioăng non-asbestos cho Class 150.

• Siết bulong theo hình sao: Tuyệt đối siết chéo góc đối xứng (cross-pattern) để lực ép dàn đều, không gây vênh mặt bích.

• Kiểm tra mô-men siết: Sử dụng cờ lê lực (torque wrench) siết đúng dải lực quy định.

• Thử kín sau lắp đặt: Thực hiện test áp lực thủy lực (Hydrotest) để đảm bảo không xì rò trước khi bàn giao.

Câu hỏi thường gặp về flange ANSI B16.5

ANSI B16.5 và ASME B16.5 có giống nhau không?

Có, chúng hoàn toàn là một. Trước đây tiêu chuẩn do viện ANSI ban hành, nhưng hiện nay đã được chuyển giao cho hiệp hội ASME quản lý. Do đó, ASME B16.5 là tên gọi chuẩn xác và cập nhật nhất.

Tiêu chuẩn ANSI B16.5 áp dụng cho dải kích thước nào?

Tiêu chuẩn này chỉ điều chỉnh và chuẩn hóa cho các mặt bích đường ống có kích thước danh nghĩa từ NPS 1/2 inch đến lớn nhất là NPS 24 inch.

Mặt bích Class 150 có chịu được đúng 150 PSI không?

Không. Class 150 chỉ là một cấp danh nghĩa. Khả năng chịu áp lực thực tế thay đổi theo vật liệu và nhiệt độ. Ví dụ bích A105 ở nhiệt độ phòng có thể chịu tới 285 PSI.

Có thể lắp flange ANSI chung với tiêu chuẩn DIN được không?

Thông thường là không thể. Hệ ANSI (Class) và DIN (PN) sử dụng hệ thống đo lường khác nhau (Inch vs Metric), dẫn đến đường kính ngoài và khoảng cách tâm lỗ bulong (PCD) bị sai lệch, không xỏ được bulong.

Loại flange ANSI B16.5 nào được dùng phổ biến nhất hiện nay?

Trong công nghiệp nói chung, Slip On Flange (bích hàn trượt) và Weld Neck Flange (bích cổ hàn) là hai chủng loại được sử dụng nhiều nhất nhờ tính đa dụng và dễ thi công.

Làm thế nào để lựa chọn flange ANSI B16.5 phù hợp?

Nhìn chung, flange ANSI B16.5 là một hệ tiêu chuẩn cơ khí mang tính chuẩn mực quốc tế không thể thiếu. Nó đóng vai trò trụ cột trong việc đảm bảo tính đồng bộ, an toàn và hiệu suất cao cho hàng vạn dự án công nghiệp nặng trên toàn cầu. Hậu quả của việc lựa chọn sai tiêu chuẩn không chỉ dừng lại ở sự lãng phí vật tư, mà còn tiềm ẩn nguy cơ mất an toàn lao động do rò rỉ lưu chất áp lực cao.

Việc hiểu đúng và lựa chọn chính xác kích thước định danh, vật liệu (A105/A182), cấp áp suất (Class 150/300...) và kiểu mặt bích sẽ giúp hệ thống của bạn vận hành trơn tru, bền bỉ và tiết kiệm tối đa chi phí bảo trì vòng đời.
