Flange ASME: Tiêu Chuẩn Vàng Trong Hệ Thống Đường Ống Công Nghiệp
Trong quá trình thi công và lắp đặt hệ thống cơ điện (M&E) hay đường ống công nghiệp, một trong những tình huống gây ám ảnh nhất cho các kỹ sư chính là việc chọn sai tiêu chuẩn mặt bích. Hãy tưởng tượng toàn bộ hệ thống ống đã được hàn cố định, nhưng khi đưa mặt bích vào kết nối, các lỗ bulong lại lệch nhau chỉ vài milimet.
Sự nhầm lẫn giữa các hệ tiêu chuẩn như ASME, DIN hay JIS không chỉ gây lãng phí thời gian mà còn kéo theo chi phí khổng lồ để tháo dỡ và làm lại từ đầu. Trong đó, Flange ASME nổi lên như một "ngôn ngữ chung" phổ biến nhất, là thước đo chuẩn mực trong các ngành công nghiệp nặng như dầu khí, hóa chất và năng lượng.
“Chỉ cần chọn sai tiêu chuẩn flange, cả hệ thống có thể phải tháo ra làm lại.” Đây là bài học xương máu mà bất kỳ nhà thầu nào cũng cần ghi nhớ. Để tránh những sai sót không đáng có, việc hiểu sâu về bản chất, thông số và cách phân loại mặt bích theo chuẩn ASME là điều bắt buộc.
Flange ASME là gì?
Mặt bích ASME là loại linh kiện được sản xuất dựa trên các quy định khắt khe của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (American Society of Mechanical Engineers). Tiêu chuẩn này không chỉ đơn thuần quy định về hình dáng mà còn kiểm soát chặt chẽ về thành phần vật liệu, khả năng chịu áp lực và nhiệt độ.
Flange ASME là mặt bích đường ống được sản xuất theo tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME), đảm bảo độ chính xác tuyệt đối về kích thước, định mức áp suất và khả năng kết nối đồng bộ trong hệ thống đường ống (piping system).
Hiện nay, hai bộ tiêu chuẩn mặt bích ASME phổ biến nhất bao gồm:
ASME B16.5: Dùng cho các kích thước ống nhỏ và vừa, từ NPS 1/2 đến NPS 24.
ASME B16.47: Dùng cho các đường ống kích thước lớn, từ NPS 26 đến NPS 60.
Nguyên lý hoạt động và bản chất kỹ thuật
Về bản chất, Flange ASME hoạt động như một điểm kết nối tháo rời linh hoạt giữa các đoạn ống, van, máy bơm hoặc bồn chứa. Thay vì hàn chết toàn bộ hệ thống, mặt bích cho phép người thợ tháo lắp để bảo trì hoặc vệ sinh một cách dễ dàng.

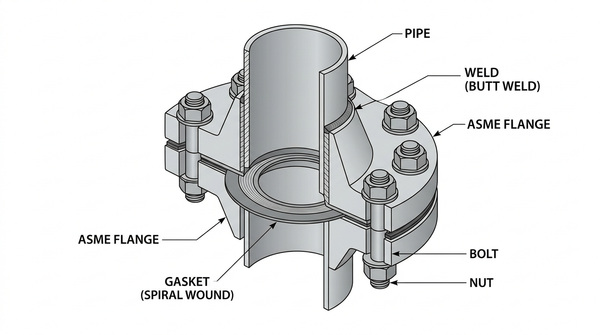

Nguyên lý làm kín của mặt bích dựa trên sự kết hợp của ba yếu tố: Mặt bích - Bulong - Gasket (Gioăng). Khi siết chặt các bulong, lực ép sẽ nén gioăng nằm giữa hai bề mặt mặt bích, lấp đầy các khoảng hở siêu nhỏ để ngăn chặn lưu chất rò rỉ ra ngoài dưới áp lực cao. Đây chính là "điểm nút" quan trọng quyết định sự an toàn của toàn bộ dây chuyền sản xuất.

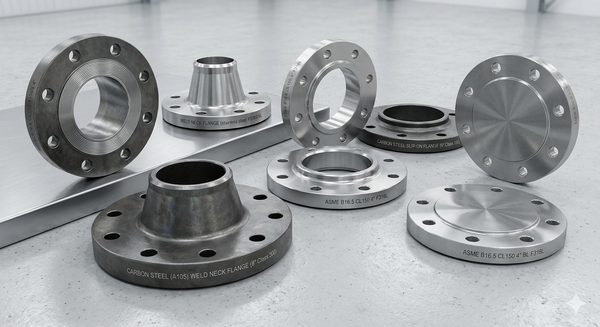

Phân loại Flange ASME phổ biến
Mỗi loại mặt bích được thiết kế để xử lý các bài toán kỹ thuật khác nhau về áp suất, nhiệt độ và tính chất lưu chất. Dưới đây là các dòng mặt bích ASME chủ đạo:
Weld Neck Flange (WN): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu được áp suất cực cao và rung động mạnh, thường thấy trong các nhà máy lọc dầu.
Slip-on Flange (SO): Mặt bích trượt, được lồng vào ống và hàn cả trong lẫn ngoài. Ưu điểm là dễ lắp đặt và chi phí thấp hơn WN.
Blind Flange (BL): Mặt bích mù, không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các cửa vệ sinh.
Socket Weld Flange (SW): Có hốc để đút ống vào và hàn một phía, thường dùng cho ống kích thước nhỏ và áp suất cao.
Lap Joint Flange (LJ): Dùng kết hợp với một đoạn ống ngắn gọi là Stub End. Mặt bích này có thể xoay tự do, giúp việc căn chỉnh lỗ bulong trở nên cực kỳ linh hoạt.
Threaded Flange: Mặt bích ren, kết nối với ống bằng ren mà không cần hàn, phù hợp cho các khu vực dễ cháy nổ không thể dùng nhiệt.
Thông số kỹ thuật quan trọng cần ghi nhớ
Để chọn đúng Flange ASME, bạn cần nắm lòng 5 thông số "vàng" sau:
Kích thước (NPS): Thường tính bằng inch (ví dụ: 1", 2", 10"). Lưu ý rằng kích thước NPS khác với kích thước danh định DN của hệ mét.
Định mức áp suất (Class): Đây là thông số gây nhầm lẫn nhiều nhất. ASME chia ra các cấp: Class 150, 300, 400, 600, 900, 1500, và 2500. Lưu ý: Class 150 không có nghĩa là chịu được 150 psi ở mọi nhiệt độ; khả năng chịu áp sẽ giảm dần khi nhiệt độ tăng lên.
Độ dày (Schedule): Đặc biệt quan trọng đối với mặt bích Weld Neck, độ dày cổ bích phải khớp với độ dày thành ống (SCH 40, SCH 80, SCH 160...).
Vật liệu: Phổ biến nhất là Thép carbon (ASTM A105) và Thép không gỉ (ASTM A182 F304/316).
Bề mặt làm kín (Facing):
RF (Raised Face): Mặt bích có gờ nhô, phổ biến nhất.
FF (Flat Face): Mặt bích phẳng hoàn toàn, thường dùng cho thiết bị bằng gang.
RTJ (Ring Type Joint): Có rãnh để đặt vòng đệm kim loại, dùng cho áp suất siêu cao.
So sánh Flange ASME với DIN và JIS
Việc nhầm lẫn giữa các hệ tiêu chuẩn là lỗi "chết người" trong kỹ thuật. Dưới đây là bảng so sánh nhanh:
| Tiêu chuẩn | Nguồn gốc | Đơn vị đo | Định mức áp suất |
| ASME | Mỹ | Inch | Class (150, 300...) |
| DIN | Đức | Milimet | PN (PN10, PN16...) |
| JIS | Nhật Bản | Milimet | K (5K, 10K, 20K...) |
Về mặt hình học, một mặt bích Class 150 (ASME) không thể lắp vừa với mặt bích PN16 (DIN) dù chúng có cùng đường kính ống. Khoảng cách tâm lỗ bulong (PCD) và số lượng lỗ luôn có sự khác biệt. Do đó, không thể thay thế trực tiếp giữa các hệ tiêu chuẩn này.
Tại sao nên ưu tiên dùng Flange ASME?
Tại sao trong các dự án dầu khí hay hóa chất của các tập đoàn đa quốc gia, ASME luôn là lựa chọn hàng đầu?
Độ phủ toàn cầu: Hầu hết các thiết bị van, bơm nhập khẩu từ Mỹ, Châu Âu hay Trung Đông đều sản xuất theo chuẩn ASME.
Độ tin cậy tuyệt đối: Các bảng tra áp suất - nhiệt độ của ASME được xây dựng dựa trên hàng thập kỷ thử nghiệm thực tế, đảm bảo an toàn tối đa.
Dễ thay thế: Nhờ tính chuẩn hóa cao, bạn có thể dễ dàng tìm mua mặt bích thay thế ở bất kỳ đâu trên thế giới mà không sợ sai lệch kích thước.

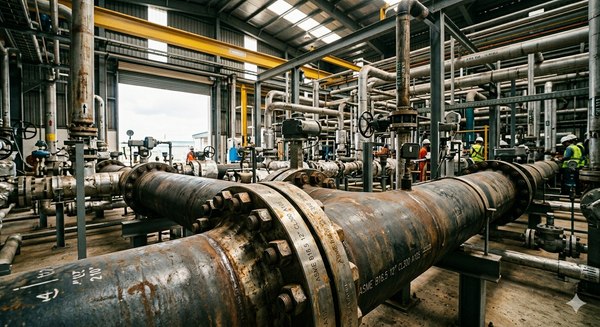

Flange ASME dùng trong hệ thống nào?
Nhờ khả năng chịu đựng khắc nghiệt, mặt bích ASME xuất hiện dày đặc trong:
Ngành dầu khí: Từ giàn khoan ngoài khơi đến các đường ống dẫn khí xuyên lục địa.
Nhà máy hóa chất: Nơi yêu cầu sự kín khít tuyệt đối để tránh rò rỉ chất độc hại.
Hệ thống HVAC: Trong các tòa nhà lớn sử dụng hệ thống chiller áp suất cao.
Ngành thực phẩm & Dược phẩm: Sử dụng mặt bích inox ASME B16.5 để đảm bảo vệ sinh.
Những sai lầm "đắt giá" khi mua và lắp đặt
Lỗi phổ biến nhất mà các đơn vị thu mua hay gặp phải là nhầm lẫn Class với PN. Nhiều người mặc định Class 150 tương đương PN10 hay PN16, dẫn đến việc khi mang ra công trường thì bulong không xỏ qua được.
Sai lầm thứ hai là không đồng bộ tiêu chuẩn. Một hệ thống hỗn hợp giữa mặt bích ASME và thiết bị chuẩn DIN sẽ tạo ra những "điểm nghẽn" về mặt kỹ thuật, buộc phải sử dụng các bộ chuyển đổi (adapter) tốn kém và làm yếu hệ thống. Ngoài ra, việc chọn sai vật liệu gasket (ví dụ dùng gioăng cao su cho mặt bích RF Class 600) sẽ khiến gioăng bị thổi bay ngay khi thử áp.
Checklist chọn mặt bích chuẩn không cần chỉnh
Trước khi đặt hàng, hãy kiểm tra danh sách sau:
Tiêu chuẩn: ASME B16.5 (cho ống ≤ 24") hay B16.47 (cho ống > 24")?
Kích thước: NPS bao nhiêu? (Ví dụ 4 inch).
Áp lực: Class bao nhiêu? (150, 300 hay 600?).
Loại mặt bích: Slip-on, Weld Neck hay Blind?
Vật liệu: Thép A105, Inox 304 hay Inox 316?
Độ dày thành ống: (Nếu chọn Weld Neck) SCH bao nhiêu?
Lưu ý sống còn khi lắp đặt mặt bích
Quy trình lắp đặt chuẩn quyết định 90% độ bền của mối nối:
Siết bulong đều lực: Phải siết theo sơ đồ hình sao (đối xứng) để mặt bích không bị vênh.
Kiểm tra Alignment: Hai mặt bích phải song song và đồng tâm trước khi siết bulong. Không dùng lực của bulong để ép hai mặt bích lệch về gần nhau.
Chọn đúng Gasket: Bề mặt RF phải đi kèm với gioăng xoắn ốc (Spiral Wound Gasket) hoặc gioăng không Amiang phù hợp với môi trường lưu chất.
FAQ: Những câu hỏi thường gặp về Flange ASME
1. Flange ASME khác gì DIN?
ASME dùng hệ Inch và định mức Class, trong khi DIN của Đức dùng hệ mét (mm) và định mức PN. Kích thước PCD (tâm lỗ bulong) của hai hệ này hoàn toàn khác nhau.
2. Class 150 là gì?
Class 150 là một cấp áp suất theo tiêu chuẩn ASME B16.5. Ở nhiệt độ bình thường, nó có thể chịu được áp suất làm việc khoảng 285 psi (đối với thép carbon), nhưng con số này sẽ giảm khi nhiệt độ tăng.
3. Có thể thay thế mặt bích ASME bằng DIN được không?
Không khuyến nghị. Trừ khi bạn sử dụng các khớp nối chuyển đổi chuyên dụng, còn lại chúng không thể kết nối trực tiếp với nhau do lệch lỗ bulong.
4. Khi nào nên dùng mặt bích inox thay vì thép carbon?
Khi lưu chất có tính ăn mòn cao (axit, hóa chất), hoặc trong môi trường thực phẩm yêu cầu tính vệ sinh cao, inox (304/316) là lựa chọn bắt buộc.
5. ASME B16.5 và B16.47 khác nhau ở điểm nào?
Sự khác biệt nằm ở kích thước đường ống. B16.5 áp dụng cho ống từ 1/2" đến 24". B16.47 dành cho các đường ống khổng lồ từ 26" trở lên.
Kết luận
Việc hiểu đúng và chọn đúng Flange ASME không chỉ là yêu cầu kỹ thuật mà còn là yếu tố sống còn bảo vệ sự an toàn cho con người và tài sản trong mọi công trình. Một sai lệch nhỏ trong tiêu chuẩn mặt bích có thể dẫn đến những sự cố rò rỉ thảm khốc hoặc lãng phí ngân sách khổng lồ.
Hãy nhớ rằng, ASME không chỉ là một cái tên, đó là một lời cam kết về chất lượng và sự đồng bộ quốc tế. Chọn đúng tiêu chuẩn ngay từ đầu chính là cách tốt nhất để tiết kiệm chi phí và đảm bảo hệ thống vận hành trơn tru suốt hàng thập kỷ.
