Flange ASME B16.5: Tiêu Chuẩn, Thông Số Kỹ Thuật Và Cách Chọn Lọc Từ Chuyên Gia

Trong quản lý dự án công nghiệp và thi công đường ống, việc lựa chọn đúng thiết bị kết nối là yếu tố sống còn. Từ khóa flange ASME B16.5 luôn nằm trong danh mục ưu tiên của các kỹ sư đường ống trên toàn cầu. Bài viết này sẽ phân tích chuyên sâu về tiêu chuẩn ASME B16.5, giúp bạn hiểu rõ nguyên lý, thông số và cách ứng dụng chính xác nhất.

Vì Sao Tiêu Chuẩn ASME B16.5 Quan Trọng Trong Hệ Thống Đường Ống?

Thực tế thi công tại nhiều nhà máy thường xuyên ghi nhận một tình huống nghiêm trọng: Công trình bị đình trệ do lắp sai flange, dẫn đến lỗ bulong không khớp hoặc rò rỉ lưu chất ngay khi chạy thử nghiệm (commissioning). Nguyên nhân sâu xa thường xuất phát từ việc kỹ sư thu mua chỉ quan tâm đến kích thước ống (NPS) mà bỏ qua việc đồng bộ tiêu chuẩn cấp áp lực (pressure class) và kiểu mặt bích.

Khi một hệ thống hơi nóng áp lực cao hoặc đường dẫn hóa chất bị rò rỉ do dùng sai loại mặt bích, hậu quả không chỉ dừng lại ở chi phí thay thế vật tư. Nó kéo theo rủi ro cháy nổ, dừng máy toàn hệ thống và đe dọa an toàn lao động.

Đây là lý do asme b16 5 flange ra đời và trở thành một trong những tiêu chuẩn mặt bích phổ biến nhất thế giới. Tiêu chuẩn này tạo ra một hệ quy chiếu đồng nhất, đảm bảo tính lắp lẫn chính xác tuyệt đối cho các hệ thống đường ống công nghiệp trọng yếu.

Flange ASME B16.5 Là Gì?

ASME B16.5 là tiêu chuẩn kỹ thuật được ban hành bởi Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (American Society of Mechanical Engineers). Tiêu chuẩn này quy định chi tiết và toàn diện các yêu cầu kỹ thuật cho mặt bích ống (pipe flange) và các phụ kiện mặt bích (flanged fittings).

Phạm vi áp dụng của tiêu chuẩn này bao phủ các kích thước từ NPS 1/2 (tương đương DN15) cho đến NPS 24 (tương đương DN600). Nó quy định chặt chẽ các yếu tố: kích thước hình học, cấp áp suất - nhiệt độ, vật liệu chế tạo, dung sai, phương pháp đánh dấu, kiểm tra và các kiểu khoan lỗ bulong.

Định nghĩa ngắn gọn: > Flange ASME B16.5 là mặt bích sản xuất theo tiêu chuẩn Mỹ, quy định đồng bộ về kích thước, áp lực làm việc và phương thức kết nối nhằm đảm bảo an toàn tuyệt đối cho hệ thống đường ống công nghiệp.

Nguyên Lý Kết Nối Của Flange ASME B16.5

Một cụm kết nối mặt bích hoàn chỉnh theo tiêu chuẩn ASME luôn bao gồm ba thành phần cốt lõi: mặt bích (flange), vòng đệm làm kín (gasket) và hệ thống bulong - đai ốc (bolt & nut).

Cơ chế làm kín (sealing) hoạt động dựa trên nguyên lý lực nén cơ học. Khi siết bulong, lực siết sẽ ép chặt vòng đệm nằm giữa hai mặt bích. Vòng đệm biến dạng vi mô, điền đầy các rãnh nhỏ trên bề mặt gia công của flange, từ đó tạo ra rào cản ngăn chặn rò rỉ lưu chất dưới áp suất cao.

Trong nguyên lý này, kiểu bề mặt tiếp xúc (sealing face) đóng vai trò quyết định:

• Raised Face (RF): Mặt lồi, giúp tập trung lực nén của bulong vào một diện tích nhỏ trên gasket, tăng khả năng làm kín cho hệ thống áp suất vừa và cao.

• Flat Face (FF): Mặt phẳng, thường kết hợp với mặt bích gang hoặc thiết bị cơ khí giòn để tránh lực uốn gây nứt gãy khi siết.

• Ring Type Joint (RTJ): Có rãnh kim loại đặc biệt, chuyên dụng cho các ứng dụng áp suất và nhiệt độ cực cao.

Flange phù hợp và ưu việt hơn phương pháp hàn chết (welded joint) trong công nghiệp vì nó cho phép tháo lắp, kiểm tra, vệ sinh và thay thế van, bơm một cách nhanh chóng mà không cần cắt bỏ đường ống.

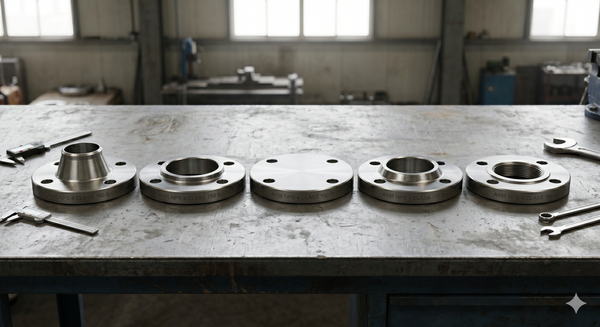

Các Loại Flange Theo Tiêu Chuẩn ASME B16.5

Để đáp ứng đa dạng yêu cầu chịu tải và thi công, tiêu chuẩn ASME B16.5 phân chia thành nhiều chủng loại khác nhau. Việc chọn đúng loại quyết định tuổi thọ của toàn bộ hệ thống.

1. Weld Neck Flange (Bích cổ hàn): Thiết kế có cổ thuôn dài hàn đối đầu với ống. Giúp phân tán ứng suất từ đáy bích lên đường ống, chuyên dùng cho hệ thống rung động mạnh, áp suất và nhiệt độ khắc nghiệt.

2. Slip On Flange (Bích rỗng hàn trượt): Đường kính trong lớn hơn đường kính ngoài của ống một chút để lồng vào hàn. Dễ căn chỉnh, chi phí thấp, dùng cho áp suất thấp và trung bình.

3. Blind Flange (Bích mù): Không có lỗ ở tâm, dùng để đóng kín đầu cuối của đường ống, chịu ứng suất uốn rất cao.

4. Socket Weld Flange (Bích hàn bọc đúc): Ống được lồng vào gờ bên trong bích và hàn một đường bên ngoài. Phù hợp cho đường ống kích thước nhỏ (NPS 2 trở xuống) áp lực cao.

5. Threaded Flange (Bích ren): Kết nối bằng ren, không cần hàn xì, lý tưởng cho môi trường dễ cháy nổ.

6. Lap Joint Flange (Bích lỏng): Thường đi kèm với Stub End. Bích có thể xoay tự do quanh ống, cực kỳ linh hoạt khi căn chỉnh lỗ bulong, phù hợp cho hệ thống cần tháo dỡ vệ sinh thường xuyên.

Bảng So Sánh Các Loại Flange B16.5:

Thông Số Kỹ Thuật Flange ASME B16.5

Để đọc hiểu asme b16 5 dimensions và chọn đúng vật tư, kỹ sư cần nắm vững hệ thống phân cấp áp lực và vật liệu.

Cấp áp lực (Pressure Class):

Hệ thống phân loại theo chuẩn ANSI/ASME được chia thành 7 cấp class chính:

• Class 150 flange (Phổ biến nhất)

• Class 300 flange

• Class 400 (Ít gặp)

• Class 600

• Class 900

• Class 1500

• Class 2500 (Chịu áp suất cực hạn)

Lưu ý: Class 150 không có nghĩa là chịu được 150 PSI. Áp suất vận hành thực tế phụ thuộc trực tiếp vào loại vật liệu và nhiệt độ môi trường.

Vật liệu chế tạo:

• Thép carbon (Carbon steel): Thông dụng nhất là ASTM A105, dùng cho môi trường không có tính ăn mòn cao.

• Thép không gỉ (Stainless steel): ASTM A182 F304/F304L hoặc F316/F316L, chống ăn mòn hóa học xuất sắc.

• Thép hợp kim (Alloy steel): Cho các ứng dụng nhiệt độ âm sâu hoặc siêu cao.

Kích thước (NPS - Nominal Pipe Size):

Tiêu chuẩn ASME B16.5 áp dụng chặt chẽ cho dải kích thước từ NPS 1/2" đến NPS 24". Nếu hệ thống ống lớn hơn 24", kỹ sư phải chuyển sang tham chiếu tiêu chuẩn ASME B16.47.

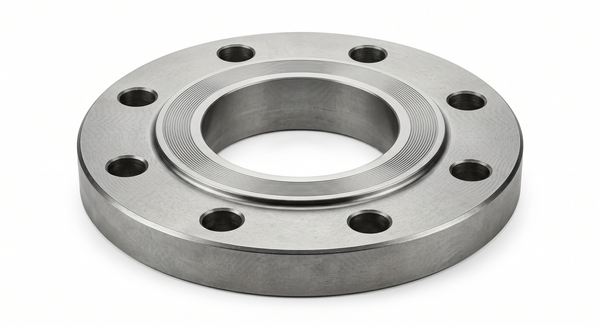

So Sánh ASME B16.5 Với DIN, JIS Và BS4504

Nhiều kỹ sư mới thường nhầm lẫn giữa hệ thống ansi flange và các tiêu chuẩn châu Âu hoặc châu Á. Việc hiểu rõ sự khác biệt là bắt buộc để tránh mua sai hàng.

Bảng So Sánh Các Tiêu Chuẩn Flange Công Nghiệp:

Phân tích chuyên sâu:

Lý do flange ANSI/ASME thống trị trong ngành công nghiệp lọc hóa dầu và khí đốt là bởi nền tảng công nghệ ngành này bắt nguồn từ Mỹ. Khả năng chịu nhiệt, áp suất và hệ số an toàn của tiêu chuẩn ASME được đánh giá cực kỳ khắt khe. Trong khi đó, tiêu chuẩn din flange hoặc BS4504 lại cực kỳ phổ biến trong hệ thống cấp thoát nước, xử lý nước thải vì hệ mét dễ tính toán và cấp áp lực PN (Pressure Nominal) phù hợp với môi trường nước tĩnh.

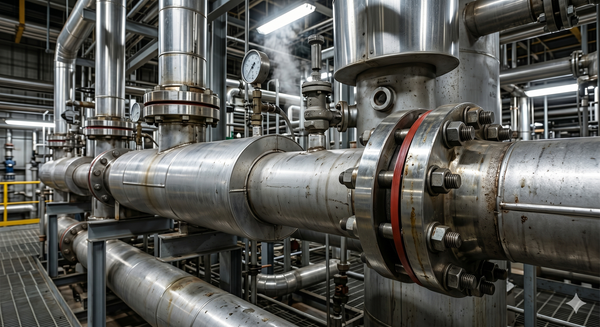

Flange ASME B16.5 Được Ứng Dụng Ở Đâu?

Nhờ độ tin cậy cơ học ưu việt, flange asme b16 5 là lựa chọn số một tại các hệ thống "critical" (trọng yếu) của các ngành công nghiệp nặng:

• Nhà máy lọc hóa dầu & Dầu khí: Kết nối các tháp chưng cất, bơm ly tâm công suất lớn và đường ống dẫn dầu thô.

• Hệ thống Steam (Hơi nóng): Các mạng lưới lò hơi công nghiệp sinh nhiệt cao, nơi vật liệu dễ giãn nở.

• Hệ thống PCCC áp lực cao: Trạm bơm cứu hỏa trung tâm của các siêu dự án.

• Nhà máy nhiệt điện & điện hạt nhân: Nơi yêu cầu chuẩn an toàn rò rỉ ở mức 0%.

Những hệ thống có áp suất cao (trên 20 bar) luôn ưu tiên sử dụng ASME B16.5 (ví dụ Class 300 hoặc 600) bởi độ dày bản bích và số lượng bulong được thiết kế dư dả, chịu được tải trọng uốn, chống hiện tượng thổi bay gioăng (gasket blowout) tốt hơn hẳn so với bích thông thường.

Sai Lầm Thường Gặp Khi Chọn Flange ASME B16.5

Việc chọn sai thông số kỹ thuật không chỉ làm lãng phí tiền bạc mà còn phá hủy hệ thống.

• Chọn sai Pressure Class: Dùng Class 150 cho đường ống có áp suất vận hành 30 bar. Hậu quả là bích bị biến dạng cong vênh ngay khi tăng áp, xé rách vòng đệm gasket.

• Lắp lẫn lộn RF và FF: Dùng bích mặt lồi (RF flange) siết chặt vào thiết bị van bằng gang có bích mặt phẳng (FF). Lực siết tập trung ở trung tâm sẽ bẻ gãy bích gang của van.

• Nhầm lẫn hệ tiêu chuẩn: Mua bích ASME B16.5 nhưng lại lắp vào đường ống đang dùng chuẩn DIN PN16. Tâm lỗ bulong (Pitch Circle Diameter) không khớp nhau, không thể xỏ qua.

• Không kiểm tra dải nhiệt độ vận hành: Bỏ qua biểu đồ "Pressure-Temperature Rating". Áp suất làm việc cho phép của bích A105 sẽ tụt giảm mạnh khi nhiệt độ lưu chất vượt quá 200°C.

Checklist Chọn Flange ASME B16.5 Đúng Kỹ Thuật

Để đảm bảo mua đúng vật tư và thi công an toàn, hãy áp dụng quy trình kiểm tra 6 bước sau:

1. Xác định Kích thước (NPS): Đo chính xác đường kính ngoài của ống và đối chiếu với bảng tiêu chuẩn.

2. Xác định Class Áp lực: Căn cứ vào áp suất và nhiệt độ làm việc tối đa của lưu chất (Tra bảng Pressure-Temperature Rating).

3. Chọn Vật liệu tối ưu:

   • Hệ nước làm mát, khí nén: Carbon steel A105.

   • Hóa chất ăn mòn, thực phẩm: 316 stainless flange.

4. Lựa chọn Kiểu Flange:

   • Hơi nóng (Steam) / Áp lực cao: Bắt buộc ưu tiên Weld Neck flange.

   • Áp lực thấp / Tiết kiệm chi phí: Slip on flange.

5. Chỉ định Bề mặt kết nối (Sealing Face): RF cho thép/inox áp lực cao, FF cho van/thiết bị gang, RTJ cho áp lực trên Class 900.

6. Đồng bộ tiêu chuẩn ống: Đảm bảo độ dày thành ống (Schedule - SCH) khớp với lỗ bore của bích Weld Neck.



Lưu Ý Khi Lắp Đặt Và Bảo Trì

Quá trình thi công (flange installation) đóng góp 50% vào độ bền của mối ghép:

• Siết bulong theo hình sao (Star-pattern): Đánh số các lỗ bulong đối xứng và siết chéo nhau (1-3, 2-4) để lực ép rải đều lên gasket, tránh làm mặt bích bị lệch.

• Sử dụng Cờ-lê lực (Torque wrench): Tuân thủ thông số mô-men xoắn (torque) của nhà sản xuất. Siết quá lực sẽ nghiền nát vòng đệm (gasket installation sai cách).

• Kiểm tra độ thẳng hàng (Alignment): Hai mặt bích phải song song tuyệt đối trước khi xỏ bulong. Không dùng lực siết bulong để uốn nắn đường ống bị lệch.

• Bảo trì định kỳ (Flange maintenance): Kiểm tra lực siết lại (retorque) sau chu kỳ gia nhiệt đầu tiên. Phủ sơn chống ăn mòn cho bích thép carbon hoạt động ngoài trời.

Câu Hỏi Thường Gặp Về Flange ASME B16.5

ASME B16.5 áp dụng cho kích thước ống nào?

Tiêu chuẩn này chỉ quy định kỹ thuật cho đường ống có kích thước danh định (NPS) từ 1/2 inch đến 24 inch. Đối với ống lớn hơn, phải sử dụng chuẩn ASME B16.47.

Mặt bích Class 150 và PN16 có giống nhau không?

Không. Class 150 là tiêu chuẩn Mỹ (ASME), chịu được khoảng 19-20 bar ở nhiệt độ thường. PN16 là tiêu chuẩn Châu Âu, chịu tối đa 16 bar. Chủng loại, kích thước và tâm lỗ bulong của chúng hoàn toàn khác biệt và không thể lắp chung.

RF và FF khác nhau thế nào?

RF (Raised Face) có phần bề mặt tiếp xúc nhô cao lên, giúp nén gioăng tốt hơn, chuyên dùng cho bích thép/inox. FF (Flat Face) có bề mặt phẳng hoàn toàn, thường dùng cho bích gang hoặc nhựa để tránh gãy vỡ khi siết lực.

Có thể thay thế flange DIN bằng ASME B16.5 không?

Tuyệt đối không, trừ khi bạn cắt bỏ hoàn toàn cụm bích cũ và hàn lại cả hai mặt bích mới theo cùng một chuẩn ASME. Lỗ bulong của hai hệ thống này không bao giờ khớp nhau.

Flange inox 316 dùng trong trường hợp nào?

Được sử dụng bắt buộc trong môi trường có tính axit mạnh, kiềm, hệ thống dẫn hóa chất, nước biển, hoặc hệ thống thực phẩm/dược phẩm vi sinh nơi yêu cầu chống gỉ sét tuyệt đối.

Nên Chọn Flange ASME B16.5 Như Thế Nào?

Tóm lại, flange ASME B16.5 không đơn thuần chỉ là một phụ kiện kết nối cơ khí; nó là bộ tiêu chuẩn đại diện cho tính an toàn, tuổi thọ và sự ổn định của cả một nhà máy công nghiệp. Việc lựa chọn vật tư chuẩn xác yêu cầu người kỹ sư không chỉ thuộc lòng kích thước, mà còn phải thấu hiểu môi trường vận hành lưu chất, nhiệt độ, và áp lực làm việc.

Đảm bảo tính đồng bộ bằng cách chọn đúng Class áp lực, đúng vật liệu thép/inox và kiểu bích (Weld neck, Slip on, Blind...) sẽ giúp doanh nghiệp tiết kiệm hàng tỷ đồng chi phí bảo trì và tránh được các thảm họa xì hở đường ống.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flange ASME B16.5
