ASME B16.47 Flange: Giải pháp tối ưu cho đường ống công nghiệp kích thước lớn
Mở bài: Thách thức kết nối trong các hệ thống siêu trường, siêu trọng
Trong lĩnh vực hạ tầng kỹ thuật, các hệ thống đường ống kích thước lớn tại các nhà máy dầu khí, nhà máy điện, tổ hợp hóa chất hay các trạm lưu trữ LNG luôn đặt ra những bài toán khắt khe về mặt kỹ thuật. Tại đây, lưu chất thường vận hành dưới áp suất cực cao và lưu lượng khổng lồ. Thực tế cho thấy, các loại mặt bích tiêu chuẩn thông thường đôi khi không thể đáp ứng đủ các yêu cầu về kích thước hình học, khả năng chịu tải trọng động và độ bền kết nối dài hạn.
Việc lựa chọn sai giải pháp kết nối trong các hệ thống này không chỉ dẫn đến nguy cơ rò rỉ gây mất an toàn mà còn làm gián đoạn vận hành, gây thiệt hại kinh tế khủng khiếp. Đó là lý do tại sao ASME B16.47 Flange được ra đời và trở thành tiêu chuẩn bắt buộc cho các đường ống lớn yêu cầu độ an toàn tuyệt đối.
Người dùng kỹ thuật thường quan tâm đến những vấn đề cốt lõi: Mặt bích ASME B16.47 là gì? Nó có điểm gì khác biệt so với tiêu chuẩn B16.5 quen thuộc? Đặc biệt, việc phân chia thành Series A và Series B ảnh hưởng thế nào đến thiết kế hệ thống? Bài viết dưới đây sẽ phân tích chuyên sâu để làm rõ các thắc mắc này dưới góc độ chuyên gia.
Kiến thức nền tảng về tiêu chuẩn ASME B16.47
1. ASME B16.47 Flange là gì?
ASME B16.47 là tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ dành riêng cho các loại mặt bích thép có kích thước lớn, cụ thể là từ đường kính danh nghĩa NPS 26 đến NPS 60. Đây là sự bổ sung cần thiết cho tiêu chuẩn ASME B16.5 vốn chỉ giới hạn kích thước đến NPS 24.
Tiêu chuẩn này được áp dụng rộng rãi trong các dự án hạ tầng năng lượng trọng điểm như khai thác dầu khí, lọc hóa dầu, và các hệ thống hơi áp lực cao trong nhà máy điện. Với khả năng bao quát các dải kích thước siêu lớn, B16.47 đảm bảo tính đồng nhất và an toàn cho toàn bộ chuỗi cung ứng vật tư cơ khí quốc tế.
2. Nguyên lý hoạt động và ưu điểm vượt trội
Tương tự như các loại mặt bích khác, ASME B16.47 hoạt động bằng cách tạo ra một mặt phẳng kết nối vững chắc giữa hai đoạn ống lớn hoặc giữa ống và thiết bị (như van, bình áp lực). Bằng cách sử dụng hệ thống bulong cường độ cao và gioăng (gasket) chuyên dụng, nó tạo ra một lực ép cực lớn lên bề mặt làm kín, ngăn chặn sự thoát ly của lưu chất.
Ưu điểm của dòng mặt bích này bao gồm:
Khả năng chịu tải cực lớn: Thiết kế vật liệu đặc thù giúp mặt bích không bị biến dạng dưới sức nặng của các đường ống kích thước lớn.
Chịu áp lực và nhiệt độ cao: Đáp ứng tốt các điều kiện vận hành khắc nghiệt nhất trong công nghiệp nặng.
Dễ tháo lắp: Dù có kích thước lớn nhưng thiết kế lỗ bulong tiêu chuẩn giúp việc bảo trì, thay thế thiết bị trở nên thuận tiện hơn.
3. Cấu tạo cơ bản của mặt bích B16.47
Thân mặt bích: Được gia công từ các loại phôi thép chất lượng cao như thép carbon (A105), thép không gỉ (A182) hoặc thép hợp kim để đảm bảo cơ tính.
Hệ thống lỗ bulong: Đây là điểm phức tạp nhất, vì số lượng và kích thước lỗ sẽ thay đổi hoàn toàn tùy thuộc vào việc bạn chọn Series A hay Series B.

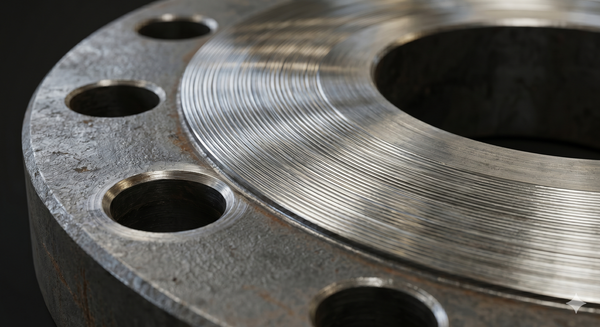

Bề mặt làm kín: Phổ biến nhất là dạng mặt lồi (Raised Face - RF) hoặc khớp vòng (Ring Type Joint - RTJ) cho các ứng dụng yêu cầu độ kín khít siêu cao.
Phân tích chuyên sâu: Phân loại và So sánh kỹ thuật
1. Phân loại Series A và Series B: Sự khác biệt cốt lõi
Một trong những sai lầm phổ biến nhất của kỹ sư là nhầm lẫn giữa hai Series này, dẫn đến việc không thể lắp đặt do sai lệch về kích thước bulong.
Series A (MSS SP-44)
Đặc điểm: Mặt bích Series A thường dày hơn, nặng hơn và sử dụng số lượng bulong ít hơn nhưng kích thước bulong lại lớn hơn so với Series B.
Ưu điểm: Khả năng chịu tải trọng bên ngoài (external loads) tốt hơn.
Ứng dụng: Thường được ưu tiên trong các hệ thống dầu khí thượng nguồn (Offshore), các đường ống chịu lực nén hoặc lực uốn lớn.
Series B (API 605)
Đặc điểm: Mặt bích Series B mỏng hơn, nhẹ hơn, sử dụng nhiều lỗ bulong hơn nhưng kích thước mỗi bulong lại nhỏ hơn Series A.
Ưu điểm: Tiết kiệm chi phí vật liệu đáng kể, giảm trọng lượng tổng thể cho hệ thống treo ống.
Ứng dụng: Thường dùng trong các hệ thống công nghiệp thông thường, hệ thống áp lực trung bình hoặc những vị trí ưu tiên tối ưu kinh tế.

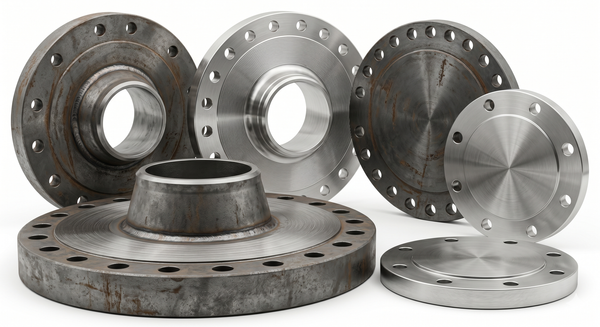

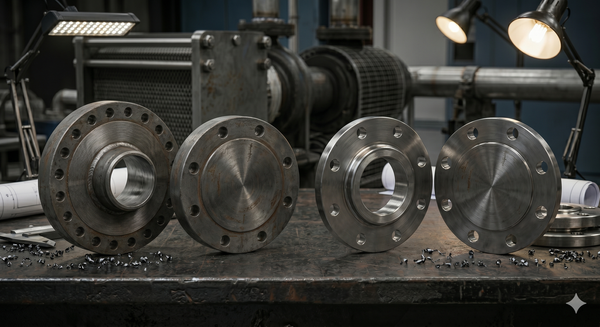

2. Các kiểu mặt bích phổ biến trong tiêu chuẩn B16.47
Weld Neck Flange (Mặt bích cổ hàn): Có cổ dài để hàn đối đầu với ống, giúp truyền tải ứng suất đều sang ống, chịu áp lực tốt nhất.
Blind Flange (Mặt bích mù): Tấm đặc dùng để bịt đầu ống hoặc các khoang chứa áp lực cao.
Slip On Flange (Mặt bích rỗng): Dễ lắp đặt nhưng ít được dùng ở kích thước quá lớn do khả năng chịu lực kém hơn Weld Neck.
3. Thông số kỹ thuật và So sánh với ASME B16.5
Về kích thước, ASME B16.47 bao phủ dải từ $NPS\ 26 \rightarrow NPS\ 60$. Cấp áp lực (Class) phổ biến bao gồm Class 150, 300, 600 và 900. Các vật liệu thường dùng tuân theo ASTM A105 (thép carbon rèn) hoặc ASTM A182 (thép hợp kim rèn).
| Tiêu chí | ASME B16.47 | ASME B16.5 |
| Kích thước | NPS 26 – 60 (Kích thước lớn) | NPS 1/2 – 24 (Nhỏ và trung bình) |
| Trọng lượng | Rất nặng, yêu cầu thiết bị nâng hạ chuyên dụng | Nhẹ hơn, dễ thao tác thủ công |
| Độ phổ biến | Tiêu chuẩn "vàng" cho đường ống tải lớn | Phổ biến nhất trong mọi hệ thống dân dụng/công nghiệp |
| Lỗ bulong | Phân chia Series A/B phức tạp | Thống nhất theo một chuẩn duy nhất |
4. Tại sao ASME B16.47 là lựa chọn không thể thay thế?
Lý do chính khiến ASME B16.47 được tin dùng toàn cầu là tính chuẩn hóa quốc tế. Khi thực hiện các dự án EPC (Thiết kế - Thu mua - Xây dựng) xuyên quốc gia, việc áp dụng tiêu chuẩn này giúp các bên dễ dàng kết nối các module máy móc từ nhiều nhà cung cấp khác nhau mà không sợ sai lệch kỹ thuật. Bên cạnh đó, khả năng chịu nhiệt và áp suất của nó đã được chứng minh qua hàng thập kỷ vận hành trong các môi trường khắc nghiệt nhất.
Ứng dụng thực tế và Các sai lầm cần tránh

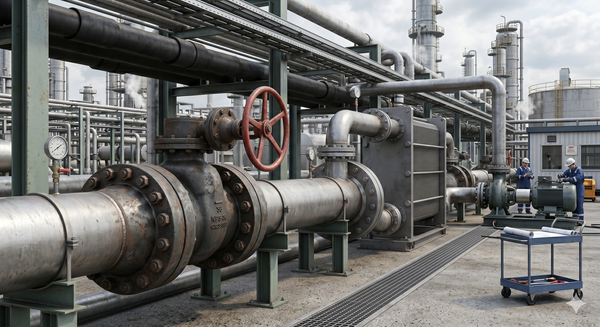

1. Ứng dụng thực tế của mặt bích B16.47
Nhà máy dầu khí: Sử dụng cho các đường ống dẫn dầu thô và khí tự nhiên xuyên lục địa.
Nhà máy điện: Hệ thống hơi nước áp lực cao từ lò hơi đến tuabin và hệ thống nước làm mát (Cooling system) công suất lớn.
Hóa chất công nghiệp: Đường ống vận chuyển nguyên liệu hóa lỏng khối lượng lớn.
LNG & Offshore: Các hệ thống ngoài khơi yêu cầu kết nối bền bỉ trước sự ăn mòn và rung động của sóng biển.
2. Khi nào bạn nên chuyển sang dùng ASME B16.47?
Hãy sử dụng tiêu chuẩn này khi hệ thống của bạn vượt quá kích thước NPS 24 và yêu cầu sự phê duyệt từ các tổ chức giám định quốc tế. Đây là lựa chọn an toàn nhất cho các hệ thống có mức Class từ 150 trở lên trong dải kích thước lớn.
3. Các sai lầm thường gặp gây hậu quả nghiêm trọng
Nhầm lẫn Series A và Series B: Đây là lỗi sơ đẳng nhưng gây thiệt hại lớn nhất. Một mặt bích Series A không bao giờ lắp vừa với một mặt bích Series B do khác biệt về vòng tròn lỗ bulong (Bolt Circle).
Chọn sai cấp áp lực (Class): Sử dụng Class 150 cho hệ thống yêu cầu Class 300 có thể gây biến dạng mặt bích ngay khi test áp lực (Hydrotest).
Dùng sai vật liệu: Sử dụng thép carbon thường (A105) cho môi trường nhiệt độ âm (như LNG) sẽ làm thép bị giòn và nứt vỡ. Trong trường hợp này, bắt buộc phải dùng vật liệu như ASTM A350.
Hướng dẫn & Checklist lựa chọn mặt bích chuyên nghiệp
Để chọn đúng loại mặt bích ASME B16.47, hãy đi theo quy trình 4 bước:
Xác định kích thước ống (NPS): Phải chính xác từ NPS 26 đến 60.
Lựa chọn Series phù hợp: Dựa vào thiết kế ban đầu hoặc các thiết bị sẵn có. Nếu cần chịu tải lớn, hãy chọn Series A. Nếu cần tiết kiệm chi phí, chọn Series B.
Xác định Class áp lực: Tính toán áp suất vận hành tối đa để chọn Class 150, 300, 600 hoặc 900.
Lựa chọn vật liệu và bề mặt làm kín: Căn cứ vào tính chất lưu chất và nhiệt độ.
Checklist trước khi lắp đặt:
Kiểm tra mã Series dập trên thân mặt bích (A hay B).
Đối chiếu số lượng và đường kính lỗ bulong với bản vẽ kỹ thuật.
Đảm bảo gioăng (gasket) tương thích với kiểu bề mặt (RF hoặc RTJ).
Sử dụng cờ lê lực để siết bulong theo đúng biểu đồ mô-men xoắn.
Tiến hành thử áp lực (Pressure test) toàn hệ thống trước khi vận hành chính thức.
FAQ - Giải đáp nhanh về ASME B16.47
1. Mặt bích ASME B16.47 là gì?
Đây là tiêu chuẩn kỹ thuật dành cho mặt bích thép kích thước lớn từ NPS 26 đến NPS 60.
2. Tôi có thể lắp mặt bích Series A vào mặt bích Series B không?
Không. Kích thước hình học và vị trí lỗ bulong của hai Series này hoàn toàn khác nhau, chúng không thể kết nối trực tiếp với nhau.
3. Tại sao Series B lại được coi là tiết kiệm chi phí hơn?
Vì Series B được thiết kế mỏng hơn và sử dụng bulong nhỏ hơn, dẫn đến tổng trọng lượng thép ít hơn, giúp giảm chi phí vật tư và vận chuyển.
4. Khi nào nên dùng kiểu bề mặt RTJ cho mặt bích B16.47?
Nên dùng RTJ (Ring Type Joint) khi hệ thống vận hành ở áp suất rất cao (thường từ Class 600 trở lên) và nhiệt độ biến thiên liên tục để đảm bảo độ kín tối ưu nhất.
Với những thông tin chuyên sâu trên, hy vọng bạn đã có cái nhìn rõ nét về tầm quan trọng và cách lựa chọn ASME B16.47 Flange cho các dự án công nghiệp của mình. Việc tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật chính là nền tảng cho sự an toàn và bền vững của mọi công trình. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flange B16.47
