Flange Backing Là Gì? Giải Pháp Kết Nối Xoay Linh Hoạt Cho Đường Ống Nhựa

Trong thiết kế và thi công hệ thống đường ống nhựa công nghiệp như HDPE, PVC, PP-R hay các đường ống dẫn hóa chất công nghiệp, việc kết nối các đoạn ống hoặc liên kết ống với van và máy bơm thường gặp rất nhiều khó khăn. Do đặc tính vật liệu nhựa không thể gia công ren chịu lực lớn hay hàn trực tiếp với các dòng bích thép cố định, kỹ sư bắt buộc phải sử dụng phương pháp kết nối mặt bích. Tuy nhiên, nếu dùng các loại bích hàn thông thường, việc thi công ngoài công trường rất dễ rơi vào tình trạng khó căn chỉnh lỗ bu-lông, phân bổ lực siết không đều gây rò rỉ lưu chất và thiếu tính linh hoạt khi tháo lắp để bảo trì.

Để giải quyết triệt để rào cản kỹ thuật này, flange backing (hay còn gọi là mặt bích lỏng, mặt bích rời) đã trở thành một giải pháp phụ kiện được sử dụng rất phổ biến hiện nay. Vậy bản chất flange backing là gì, cấu tạo cấu trúc của nó có điểm gì đặc biệt, tại sao nó luôn được xem là cặp bài trùng khi đi cùng stub end và làm thế nào để lựa chọn vật liệu inox hay thép mạ kẽm tối ưu nhất cho công trình? Hãy cùng các kỹ sư đường ống phân tích chi tiết trong nội dung dưới đây.

1. Kiến Thức Nền Tảng: Bản Chất Kỹ Thuật Của Flange Backing

Để không bị nhầm lẫn khi bóc tách bản vẽ vật tư, việc hiểu đúng định nghĩa và cơ chế cơ học của dòng bích rời này là vô cùng quan trọng.

Khái niệm flange backing là gì?

Flange backing (hoặc backing flange) là loại mặt bích rời, được thiết kế với phần lõi bên trong hoàn toàn độc lập, không gắn cố định vào thân ống. Chức năng cốt lõi của phụ kiện này là đóng vai trò như một vành đai chịu lực luồn bên ngoài ống, tạo lực ép cơ học lên các mối nối thông qua hệ thống bu-lông để giữ liên kết và hỗ trợ kết nối với stub end trong các hệ thống đường ống nhựa hoặc đường ống công nghệ chống ăn mòn.

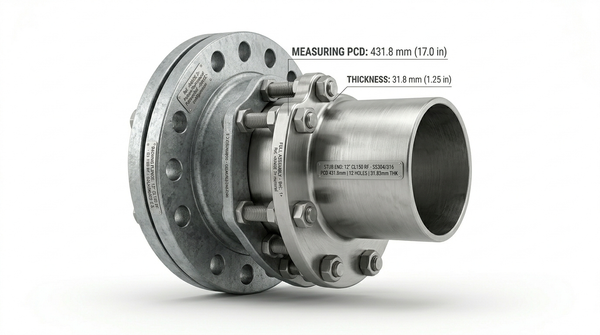

Cấu tạo cơ bản của một cụm kết nối bích lỏng tiêu chuẩn

Một bộ kết nối hoàn chỉnh sử dụng backing flange không bao giờ đứng độc lập mà luôn là cấu trúc tổ hợp của bốn thành phần sau:

• Backing flange (Vành bích lỏng): Vòng tròn kim loại hoặc nhựa có đục sẵn các lỗ bu-lông theo tiêu chuẩn kỹ thuật.

• Stub end (Đầu nong/Đầu vành): Đoạn ống ngắn có một đầu loe ra như cái vành (collar) để làm điểm chặn cho bích lỏng, đầu còn lại dùng để hàn trực tiếp vào đường ống chính.

• Gioăng làm kín (Gasket): Đệm cao su hoặc Teflon (PTFE) đặt ở giữa hai mặt đầu của stub end.

• Bu-lông & đai ốc: Linh kiện chịu tải kéo để siết chặt cụm kết nối.

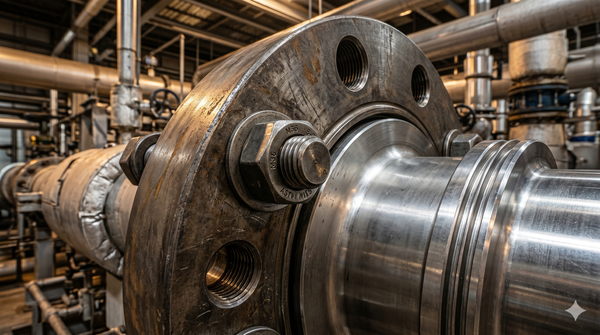

Nguyên lý hoạt động: Tại sao backing flange có thể xoay tự do?

Nguyên lý vận hành của hệ thống này cực kỳ thông minh: Kỹ sư sẽ lồng vành bích lỏng flange backing vào thân ống trước, sau đó mới hàn cố định phần stub end vào đầu ống nhựa hoặc ống inox. Lúc này, vành bích thép bị chặn lại bởi phần loe của stub end nhưng nó hoàn toàn không bị dính chặt vào ống.

Chính vì mặt bích không hàn trực tiếp vào ống nên nó có khả năng xoay tự do 360 độ quanh trục ống. Khi cần kết nối hai đoạn ống với nhau, người thợ chỉ cần xoay nhẹ vành bích để các lỗ bu-lông trùng khớp hoàn toàn với nhau mà không cần phải xoay cả cây ống nhựa dài cồng kềnh. Khi siết bu-lông, vành bích sẽ ép chặt phần loe của hai stub end lại với nhau, nén chặt gioăng ở giữa và triệt tiêu hoàn toàn nguy cơ rò rỉ lưu chất.

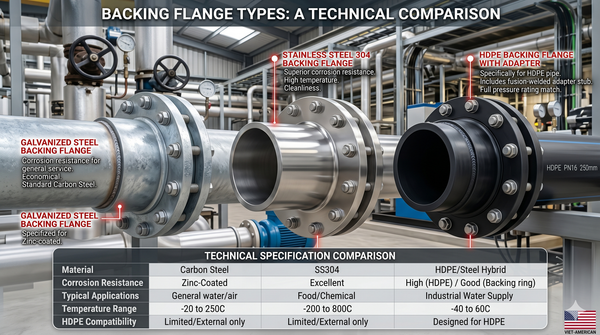

2. Phân Tích Chuyên Sâu Các Loại Flange Backing Trên Thị Trường

Tùy thuộc vào hóa tính của môi trường xung quanh và yêu cầu tải trọng của hệ thống, flange backing được chia thành ba dòng vật liệu chủ đạo:

Backing flange thép mạ kẽm

• Đặc điểm kỹ thuật: Được gia công từ các phôi thép carbon tiêu chuẩn chịu lực tốt, sau đó được phủ một lớp mạ kẽm điện phân hoặc mạ kẽm nhúng nóng để chống oxy hóa. Dòng này có ưu điểm là giá thành rất tốt, độ cứng danh nghĩa cực cao, chịu được mô-men siết lớn từ bu-lông mà không lo bị cong vênh bề mặt.

• Phạm vi ứng dụng: Phù hợp nhất cho hệ thống cấp thoát nước sạch đô thị, tuyến ống PCCC nhà xưởng, và các mạng lưới hạ tầng kỹ thuật chôn ngầm.

Backing flange inox (Thép không gỉ)

• Đặc điểm kỹ thuật: Thường chế tạo từ các mác thép cao cấp như inox 304 hoặc inox 316. Loại phụ kiện này sở hữu khả năng chống ăn mòn hóa học tuyệt đối, không bị rỉ sét ngay cả khi tiếp xúc với hóa chất nồng độ cao hoặc hơi muối biển ngoài trời, tuổi thọ vận hành có thể lên tới hơn 50 năm. Nhược điểm duy nhất là chi phí vật tư rất cao.

• Phạm vi ứng dụng: Chuyên dùng trong các nhà máy sản xuất hóa chất, hệ thống xử lý nước thải công nghiệp nhiễm axit, và đường ống inox vi sinh của các nhà máy thực phẩm, dược phẩm.

Backing flange nhựa HDPE

• Đặc điểm kỹ thuật: Được đúc nguyên khối từ nhựa PE chịu lực cao hoặc nhựa cốt sợi thủy tinh. Ưu điểm là trọng lượng siêu nhẹ, kháng hóa chất hoàn hảo và không bao giờ bị ăn mòn điện hóa. Tuy nhiên, khả năng chịu áp lực nén đỉnh của bích nhựa thấp hơn bích kim loại.

• Phạm vi ứng dụng: Ứng dụng đặc thù trong các hệ thống đường ống dẫn nước biển nuôi trồng thủy sản, các tuyến ống nhựa HDPE áp lực thấp ở vùng đất nhiễm phèn, nhiễm mặn.



3. Thông Số Kỹ Thuật Quy Chuẩn Và Bảng So Sánh Hiệu Năng

Để hệ thống khớp nối vận hành an toàn, các thông số hình học của flange backing bắt buộc phải tuân theo các hệ tiêu chuẩn quốc tế khắt khe.

Thông số kỹ thuật cốt lõi cần kiểm tra

• Dải kích thước danh nghĩa: Rất đa dạng, phổ biến từ các size trung bình DN50, DN100 cho đến các kích thước lớn như DN200, DN300, DN500... phù hợp với mọi cỡ ống công nghiệp.

• Hệ tiêu chuẩn hình học phổ biến: * Tiêu chuẩn Mỹ: ANSI / ASME B16.5 (Ví dụ Class 150, Class 300).

  • Tiêu chuẩn Nhật Bản: JIS (Ví dụ JIS 10K, JIS 20K).

  • Tiêu chuẩn châu Âu: DIN / DIN EN 1092-1 (Ví dụ PN10, PN16).

  • Tiêu chuẩn Anh: BS.

• Vật liệu chế tạo phôi: Thép SS400, thép carbon A105, inox 304, inox 316.

Bảng so sánh trực quan: Backing Flange và Mặt bích thông thường

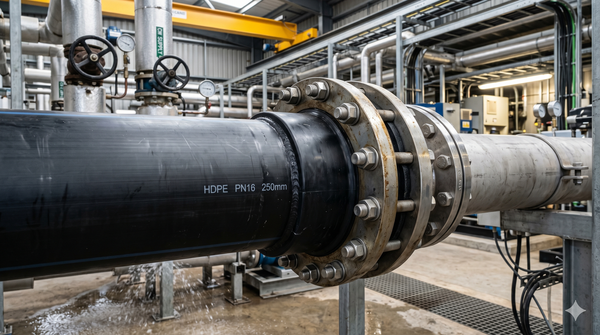

4. Tại Sao Flange Backing Là Lựa Chọn Bắt Buộc Cho Đường Ống HDPE?

Nếu bạn từng thắc mắc vì sao trong tất cả các dự án hạ tầng sử dụng ống nhựa HDPE lớn, người ta đều chỉ dùng backing flange mà không dùng bích thép thông thường, thì câu trả lời nằm ở bản chất vật lý của vật liệu.

Nhựa HDPE có nhiệt độ nóng chảy thấp và không thể liên kết phân tử với thép thông qua các mối hàn cơ khí truyền thống. Do đó, bạn không thể đem một mặt bích thép cổ hàn (Welding Neck) để hàn vào ống nhựa. Giải pháp duy nhất là sử dụng một phụ kiện trung gian bằng nhựa là stub end (được hàn nhiệt đồng chất vào đầu ống HDPE) kết hợp với vành bích thép flange backing lồng phía ngoài.

Sự kết hợp này mang lại ý nghĩa thực tế vô cùng lớn: V vành bích thép lỏng phía ngoài chịu trách nhiệm gánh toàn bộ tải trọng siết cơ học mạnh mẽ của bu-lông mà không làm móp méo hay tổn thương đến cấu trúc nhựa mềm của ống HDPE. Khả năng xoay tự do của cùm bích giúp các kỹ sư thi công dưới lòng đất hẹp, bùn lầy có thể sập các mối nối cực kỳ nhanh, triệt tiêu hoàn toàn sai lệch khoảng cách bu-lông, từ đó tăng độ kín khít và nâng cao tuổi thọ kết nối lên mức tối đa.

5. Hướng Dẫn Kỹ Thuật: Quy Trình Chọn Bích Chuẩn Xác Và Checklist Mua Hàng

Quy trình 4 bước lựa chọn flange backing

• Bước 1: Xác định loại đường ống chính. Hệ thống đang dùng ống HDPE, PVC hay ống inox? Kích thước ngoài thực tế của ống là bao nhiêu mm để chọn lòng trong của bích lỏng vừa vặn.

• Bước 2: Đồng bộ tiêu chuẩn mặt bích. Kiểm tra xem thiết kế yêu cầu kết nối theo hệ tiêu chuẩn nào (ANSI, JIS, DIN hay BS). Bước này rất quan trọng vì cùng một cỡ ống DN100 nhưng bích tiêu chuẩn JIS sẽ có khoảng cách và số lượng lỗ bu-lông khác hoàn toàn bích tiêu chuẩn DIN.

• Bước 3: Chọn vật liệu bích phù hợp. Ưu tiên chọn thép mạ kẽm nhúng nóng để tiết kiệm ngân sách nếu dẫn nước thông thường. Chọn inox 304 hoặc 316 nếu hệ thống dẫn hóa chất, nước thải hoặc đặt tại các vùng ven biển có nồng độ muối cao.

• Bước 4: Xác định cấp áp lực làm việc. Tra cứu áp suất làm việc của bơm để chốt cấp áp lực phù hợp cho bích (Ví dụ: PN10, PN16 hoặc Class 150).

Checklist rà soát nghiêm ngặt trước khi ký nhận vật tư tại công trường

1.  Đồng bộ tiêu chuẩn bu-lông: Kiểm tra xem số lượng lỗ bu-lông trên vành bích và khoảng cách tâm lỗ có trùng khớp hoàn toàn với mặt bích của van hoặc bơm cần kết nối không.

2.  Kiểm tra mác vật liệu: Rà soát ký hiệu đóng dấu chìm trên thân bích (Ví dụ: SS400, 304) và đối chiếu với hồ sơ chứng chỉ CO/CQ của lô hàng.

3.  Đo kiểm thông số hình học: Sử dụng thước cặp để đo kiểm tra đường kính danh nghĩa (DN), đường kính ngoài và đặc biệt là độ dày của vành bích xem có bị nhà cung cấp xén bớt độ dày để giảm giá thành hay không.

4.  Kiểm tra độ phẳng và bề mặt chống rỉ: Đảm bảo vành bích phẳng, không bị vênh. Lớp mạ kẽm phải dày dặn, láng mịn, không dính xỉ hàn hoặc bị trầy xước trơ phôi thép.

5.  Độ tương thích với Stub End: Thử lồng vành bích vào cổ stub end xem lòng trong của bích có ôm khít và trượt mượt mà trên thân stub end hay không.





6. Góc Giải Đáp (FAQ) – Những Thắc Mắc Thường Gặp Về Flange Backing

Câu hỏi 1: Tôi có thể lắp một mặt bích lỏng flange backing tiêu chuẩn ANSI Class 150 vào một mặt bích van tiêu chuẩn JIS 10K được không?

• Trả lời từ chuyên gia: Tuyệt đối không. Đây là lỗi sơ đẳng nhưng cực kỳ hay gặp ngoài công trường. Dù cả hai loại bích đều dùng cho cùng một cỡ ống danh nghĩa, nhưng tiêu chuẩn Mỹ (ANSI) và tiêu chuẩn Nhật Bản (JIS) quy định số lượng lỗ bu-lông, đường kính lỗ và khoảng cách đường tâm lỗ hoàn toàn lệch nhau. Bạn sẽ không thể xỏ bu-lông qua để siết kết nối được. Hãy luôn đảm bảo tính đồng bộ hệ tiêu chuẩn cho toàn mạng lưới.

Câu hỏi 2: Có bắt buộc phải dùng stub end khi sử dụng backing flange không?

• Trả lời từ chuyên gia: Bắt buộc phải có. Khác với bích hàn trượt (Slip On) có thể hàn trực tiếp vào thân ống, vành bích của flange backing có lòng trong rỗng và phẳng. Nếu không có gờ loe của stub end làm điểm chặn cơ học, vành bích lỏng sẽ tuột hoàn toàn ra khỏi đầu ống khi bạn siết bu-lông và hệ thống hoàn toàn không thể tạo ra lực ép để làm kín mối nối. Do đó, hai phụ kiện này luôn là "cặp bài trùng" không thể tách rời.

Câu hỏi 3: Tại sao một số hệ thống xử lý nước thải lại ưu tiên dùng backing flange thép mạ kẽm đi kèm stub end bằng nhựa nhựa thay vì dùng bích thép cố định?

• Trả lời từ chuyên gia: Đây là biện pháp tối ưu hóa chi phí cực kỳ thông minh của các kỹ sư cơ điện. Lưu chất trong ống là nước thải có tính ăn mòn cao, nếu dùng bích thép thông thường hàn tiếp xúc, bích sẽ bị rỉ sét phá hủy rất nhanh. Bằng cách dùng stub end bằng nhựa (hoặc inox), phần lưu chất độc hại chỉ tiếp xúc trực tiếp với lòng trong của stub end. Vành bích thép mạ kẽm bên ngoài hoàn toàn cách ly với dòng chảy nên không sợ bị ăn mòn trong lòng ống, giúp chủ đầu tư vừa tiết kiệm được rất nhiều tiền vật tư (vì bích thép mạ rẻ hơn bích inox), vừa đảm bảo an toàn vận hành tuyệt đối.

Kết Luận

Có thể khẳng định, flange backing chính là giải pháp kỹ thuật tối ưu mang lại sự linh hoạt, tốc độ và độ bền vượt trội cho các hệ thống đường ống nhựa công nghiệp hiện đại. Việc thấu hiểu bản chất hoạt động xoay tự do của vành bích, tính toán đồng bộ hệ tiêu chuẩn hình học (JIS, DIN, ANSI) và kiểm soát chặt chẽ chất lượng vật tư thông qua checklist khắt khe là chìa khóa vàng giúp các nhà thầu triệt tiêu hoàn toàn rủi ro rò rỉ áp lực, rút ngắn thời gian thi công và tối ưu hóa ngân sách đầu tư một cách khoa học nhất. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flange Backing
