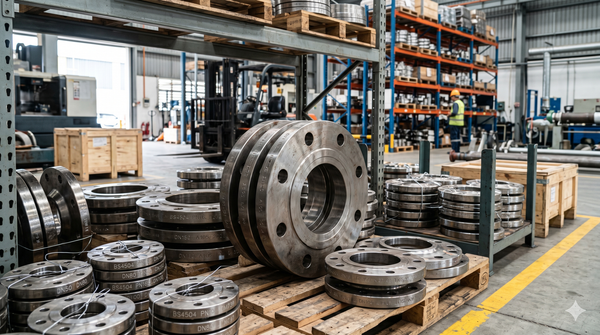

Flange BS4504 PN16: Thông số kỹ thuật và hướng dẫn lựa chọn chuẩn xác
Vì sao nhiều hệ thống đường ống yêu cầu flange BS4504 PN16?
Trong thiết kế và thi công hệ thống đường ống công nghiệp, việc lựa chọn mặt bích không đơn thuần là chọn một phụ kiện kết nối. Thực tế, tại các công trình cấp thoát nước, hệ thống điều hòa không khí (HVAC), phòng cháy chữa cháy (PCCC), hay các nhà máy hóa chất và thực phẩm, flange BS4504 PN16 đóng vai trò là "chốt chặn" an toàn cho toàn bộ hạ tầng kỹ thuật.
Lựa chọn sai tiêu chuẩn mặt bích là một trong những sai lầm phổ biến nhưng để lại hậu quả nghiêm trọng. Tình huống thường gặp nhất là khi lắp đặt, kỹ thuật viên phát hiện các lỗ bu lông không khớp nhau, dẫn đến rò rỉ áp lực tại mối nối hoặc thậm chí không thể lắp đặt thiết bị vào hệ thống. Điều này không chỉ gây lãng phí thời gian mà còn làm gia tăng đáng kể chi phí thi công do phải thay thế vật tư.
Hiện nay, flange BS4504 PN16 là một trong những tiêu chuẩn được sử dụng rộng rãi nhất tại Việt Nam. Tuy nhiên, nhiều người vẫn còn băn khoăn: Ký hiệu PN16 thực chất có nghĩa là gì? Liệu tiêu chuẩn BS4504 của Anh có thay thế được cho tiêu chuẩn DIN của Đức hay ANSI của Mỹ hay không? Và nên chọn vật liệu nào để tối ưu hóa giữa chi phí và độ bền? Bài viết chuyên sâu dưới đây sẽ giúp bạn giải mã mọi thông số kỹ thuật và cung cấp giải pháp lựa chọn mặt bích chuẩn xác nhất cho hệ thống của mình.
Kiến thức nền: Flange BS4504 PN16 là gì?

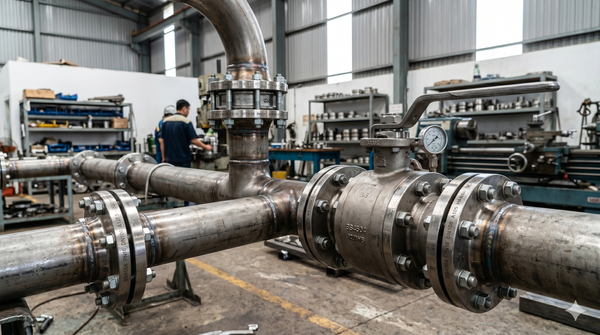

Khái niệm và vai trò trong hệ thống đường ống
Flange BS4504 PN16 là loại mặt bích được sản xuất tuân thủ nghiêm ngặt theo tiêu chuẩn BS4504 do Anh Quốc ban hành, với cấp áp lực làm việc định danh là PN16. Trong cơ khí kỹ thuật, mặt bích này đóng vai trò là linh kiện trung gian để kết nối các đoạn đường ống, van công nghiệp, máy bơm và các thiết bị áp lực khác thành một hệ thống kín hoàn chỉnh. Nhờ có mặt bích, việc tháo dỡ để bảo trì hoặc thay thế thiết bị trở nên dễ dàng hơn nhiều so với phương pháp hàn trực tiếp.
Ý nghĩa của tiêu chuẩn BS4504
Tiêu chuẩn BS4504 (British Standard) là bộ quy chuẩn kỹ thuật dành cho mặt bích công nghiệp tại Anh. Bộ tiêu chuẩn này quy định chi tiết về:
Kích thước hình học tổng thể của mặt bích.
Số lượng lỗ bu lông và đường kính lỗ.
Đường kính vòng tròn tâm lỗ (PCD).
Độ dày và áp lực làm việc tối đa mà mặt bích có thể chịu đựng.
Việc tuân thủ BS4504 đảm bảo tính lắp lẫn giữa các sản phẩm từ các nhà sản xuất khác nhau, giúp các kỹ sư hoàn toàn yên tâm về sự đồng bộ khi thiết kế hệ thống.
Giải thích thông số áp lực PN16
Ký hiệu PN16 là từ viết tắt của Pressure Nominal (Áp suất danh nghĩa). Trong kỹ thuật, PN16 tương đương với mức áp suất làm việc tối đa là 16 bar ở nhiệt độ tiêu chuẩn. Để dễ hình dung hơn trong tính toán thực tế tại Việt Nam:
PN16 ≈ 16 kg/cm².
PN16 ≈ 1.6 MPa.
Mức áp lực này thuộc phân khúc trung bình, đủ mạnh để đáp ứng phần lớn các ứng dụng dân dụng và công nghiệp phổ thông hiện nay.
Nguyên lý hoạt động tạo liên kết kín
Mặt bích BS4504 PN16 tạo ra kết nối kín nhờ vào cơ chế ép cơ học. Khi hai mặt bích được ép sát vào nhau thông qua việc siết chặt hệ thống bu lông đối xứng, chúng sẽ tác động lực lên một vòng gioăng (gasket) đặt ở giữa. Gioăng sẽ biến dạng nhẹ để lấp đầy các khe hở trên bề mặt sealing, từ đó ngăn chặn hoàn toàn sự rò rỉ lưu chất bên trong đường ống ra môi trường bên ngoài.
Phân tích chuyên sâu: Cấu tạo và Thông số kỹ thuật

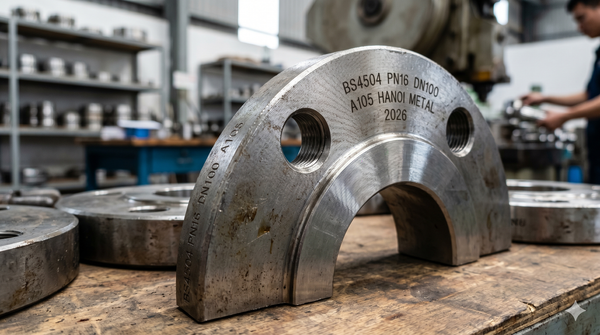

Cấu tạo chi tiết của flange BS4504 PN16
Một mặt bích đạt chuẩn BS4504 PN16 bao gồm 4 bộ phận cấu thành quan trọng:
Thân mặt bích: Phần khung kim loại chính chịu lực ép và áp suất lưu chất.
Lỗ bu lông: Được khoan chính xác theo vị trí và kích thước quy định trong tiêu chuẩn BS để lắp bu lông liên kết.
Bề mặt Sealing (Gờ mặt bích): Khu vực tiếp xúc trực tiếp với gioăng làm kín.
Cổ flange: Thường xuất hiện trên loại Weld Neck để hỗ trợ việc hàn nối vào ống một cách chắc chắn hơn.
Phân loại các kiểu mặt bích BS4504 PN16 phổ biến

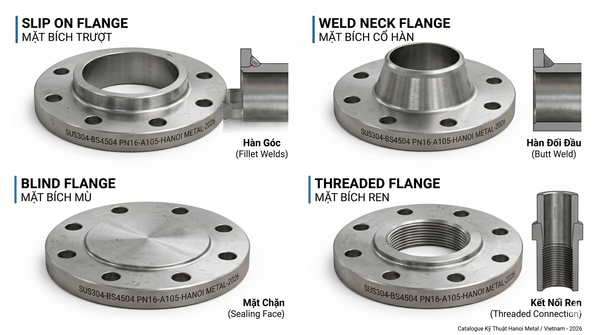

Tùy vào phương thức kết nối và vị trí lắp đặt, tiêu chuẩn BS4504 PN16 được chia thành các dòng chính:
Slip On Flange (SO): Mặt bích rỗng, trượt trên ống rồi hàn cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ lắp đặt và giá thành kinh tế.
Weld Neck Flange (WN): Mặt bích có cổ dài để hàn đối đầu với ống. Loại này có khả năng chịu áp lực và rung động rất tốt, thường dùng cho các vị trí trọng yếu.
Blind Flange (Mặt bích mù): Không có lỗ rỗng ở giữa, dùng để bịt kín cuối đường ống hoặc các đầu chờ thiết bị.
Threaded Flange (Mặt bích ren): Sử dụng liên kết ren để nối với ống mà không cần hàn, cực kỳ hữu ích trong các khu vực dễ cháy nổ hoặc không thể triển khai hàn.
Thông số kỹ thuật quan trọng cần nắm vững
Khi đặt hàng hoặc thiết kế, bạn cần chú ý các thông số kích thước của mặt bích BS4504 PN16 như sau:
Kích thước danh định (DN): Từ DN15 đến DN600 là phổ biến nhất.
Đường kính ngoài (D): Tổng đường kính của mặt bích.
Số lỗ bu lông: Tăng dần theo kích thước DN (ví dụ DN50 thường có 4 lỗ, DN200 có 12 lỗ).
Đường kính tâm lỗ (PCD): Khoảng cách giữa các tâm lỗ bu lông đối diện, đây là thông số quan trọng nhất để lắp khớp hai mặt bích.
Độ dày (T): Đảm bảo khả năng chịu áp lực mà không bị biến dạng.
Vật liệu sản xuất đa dạng
Tùy vào môi trường lưu chất (nước, hóa chất, hơi nóng) mà flange BS4504 PN16 được chế tạo từ:
Thép Carbon (A105, Q235): Phổ biến cho nước sạch, PCCC do giá rẻ.
Inox 304/316: Dùng cho thực phẩm, hóa chất hoặc môi trường ăn mòn cao.
Thép mạ kẽm: Chống gỉ sét tốt hơn thép thường cho các hệ thống ngoài trời.
Gang: Thường dùng cho các hệ thống cấp thoát nước đô thị quy mô lớn.
So sánh flange BS4504 PN16 với các tiêu chuẩn quốc tế
Việc nhầm lẫn giữa các tiêu chuẩn mặt bích là nguyên nhân hàng đầu dẫn đến sai sót kỹ thuật. Dưới đây là bảng so sánh giúp bạn phân biệt nhanh:
| Tiêu chuẩn | Quốc gia | Áp lực phổ biến | Đặc điểm nhận dạng |
| BS4504 | Anh | PN10, PN16 | Sử dụng hệ mét (mm), cực kỳ phổ biến tại Việt Nam. |
| ANSI | Mỹ | Class 150, 300 | Sử dụng hệ Inch, kích thước lỗ bu lông hoàn toàn khác BS. |
| JIS | Nhật Bản | 5K, 10K, 16K | Phổ biến trên các thiết bị nhập khẩu từ Nhật, Hàn, Trung Quốc. |
| DIN | Đức | PN10, PN16 | Có nhiều thông số tương đồng với BS nhưng cần kiểm tra kỹ độ dày. |
Tại sao việc chọn đúng tiêu chuẩn lại sống còn?
Chỉ cần sai lệch 1mm ở đường kính tâm lỗ bu lông hoặc số lượng lỗ khác nhau (ví dụ một bên 4 lỗ, một bên 8 lỗ), bạn sẽ không thể thực hiện kết nối. Thêm vào đó, việc mặt bích không khít gioăng do bề mặt sealing không tương thích sẽ dẫn đến rò rỉ áp lực ngay khi vận hành thử nghiệm, gây mất an toàn lao động.
Ứng dụng thực tế: Khi nào nên sử dụng PN16?
Flange BS4504 PN16 được coi là "tiêu chuẩn vàng" cho các hệ thống có áp lực trung bình và nhiệt độ không quá khắc nghiệt. Các ứng dụng điển hình bao gồm:
Hệ thống cấp thoát nước: Kết nối máy bơm và đường ống chính tại các trạm bơm.
Hệ thống PCCC: Các đường ống dẫn nước chữa cháy trong tòa nhà cao tầng và nhà máy.
Hệ thống HVAC: Kết nối chiller, tháp giải nhiệt và đường ống nước lạnh.
Công nghiệp thực phẩm: Sử dụng phiên bản inox để đảm bảo vệ sinh an toàn thực phẩm.
Lưu ý khi lựa chọn: Bạn nên ưu tiên dùng PN16 khi áp suất thực tế của hệ thống dao động từ 10-14 bar để đảm bảo hệ số an toàn. Nếu hệ thống chỉ ở mức 5-7 bar, có thể cân nhắc PN10 để tiết kiệm chi phí vật tư.
Những sai lầm kinh điển cần tránh
Nhầm lẫn PN16 và Class 150: Nhiều người cho rằng áp suất tương đương nên có thể lắp chung. Thực tế, kích thước lỗ bu lông của hai loại này hoàn toàn không khớp nhau.
Chọn sai vật liệu: Sử dụng mặt bích thép Carbon cho đường ống hóa chất chỉ vì rẻ. Kết quả là mặt bích sẽ bị ăn mòn và thủng sau một thời gian ngắn sử dụng.
Quên kiểm tra độ dày: Một số loại mặt bích "giá rẻ" thường bị đúc mỏng hơn tiêu chuẩn BS4504, dẫn đến việc mặt bích bị cong vênh khi siết bu lông áp lực cao.
Hướng dẫn lựa chọn và lắp đặt đúng kỹ thuật
Checklist trước khi mua flange BS4504 PN16
Để đảm bảo mua đúng loại hàng, bạn hãy kiểm tra danh sách sau:
[ ] Kích thước DN: Đường ống của bạn là DN bao nhiêu (DN50, DN100...)?
[ ] Áp lực hệ thống: Áp suất làm việc tối đa có vượt quá 16 bar không?
[ ] Vật liệu: Lưu chất là gì để chọn Inox, thép hay gang?
[ ] Tiêu chuẩn: Chắc chắn là BS4504 PN16 hay là JIS/ANSI?
[ ] Kiểu kết nối: Bạn cần hàn trượt (Slip-on) hay hàn cổ (Weld neck)?
Quy trình lắp đặt 4 bước chuẩn chuyên gia
Kiểm tra bề mặt: Đảm bảo bề mặt sealing của mặt bích sạch sẽ, không có vết trầy xước sâu.
Đặt gioăng: Đặt gioăng làm kín chính xác vào tâm mặt bích. Không nên dùng gioăng quá cũ hoặc đã biến dạng.
Siết bu lông: Đây là bước quan trọng nhất. Phải siết theo sơ đồ đối xứng (hình sao) để lực ép được phân bổ đều, tránh làm vênh mặt bích.
Kiểm tra rò rỉ: Sau khi lắp đặt, thực hiện thử áp hệ thống để kiểm tra các điểm nối trước khi đưa vào vận hành chính thức.
FAQ – Giải đáp thắc mắc về Flange BS4504 PN16
Flange BS4504 PN16 chịu được áp suất bao nhiêu?
Mặt bích này chịu được áp suất danh nghĩa là 16 bar (tương đương 16kg/cm²). Tuy nhiên, giới hạn này có thể giảm xuống nếu nhiệt độ lưu chất tăng cao vượt mức bình thường.
BS4504 có hoàn toàn giống DIN không?
Về mặt kích thước cơ bản như số lỗ bu lông và PCD, BS4504 và DIN (như DIN 2502) có nhiều điểm tương đồng và thường có thể lắp lẫn cho nhau ở mức PN16. Tuy nhiên, độ dày thân bích và tiêu chuẩn vật liệu có thể khác biệt nhẹ tùy theo từng phiên bản cập nhật.
Khi nào nên chọn Inox và khi nào chọn Thép Carbon?
Hãy chọn Thép Carbon cho các môi trường nước sạch, dầu hoặc khí nén khô để tối ưu chi phí. Ngược lại, hãy chọn Inox (304 hoặc 316) cho các môi trường thực phẩm, dược phẩm hoặc nơi tiếp xúc với hóa chất ăn mòn để đảm bảo tuổi thọ hệ thống.
Mặt bích BS4504 PN16 có dùng được cho hơi nóng không?
Được, nhưng bạn cần đặc biệt chú ý đến loại gioăng làm kín (nên dùng gioăng chì hoặc gioăng chịu nhiệt) và vật liệu mặt bích phải có chứng chỉ chịu nhiệt phù hợp.
Kết luận:
Việc hiểu rõ về flange BS4504 PN16 không chỉ giúp bạn tránh được những rủi ro kỹ thuật đáng tiếc mà còn tối ưu hóa chi phí đầu tư cho công trình. Luôn kiểm tra kỹ thông số kỹ thuật và vật liệu trước khi quyết định mua hàng.
