Flange Carbon Steel Slip On

Vì Sao Flange Carbon Steel Slip On Được Sử Dụng Phổ Biến Trong Hệ Thống Đường Ống?

Trong quá trình thi công hạ tầng công nghiệp, việc kết nối các đoạn ống một cách nhanh chóng và an toàn luôn là bài toán định đoạt tiến độ dự án. Hãy tưởng tượng một trạm xử lý nước cần nối khẩn cấp hàng trăm mét đường ống, hay hệ thống HVAC của một tòa nhà thương mại đang tìm kiếm giải pháp tối ưu chi phí vật tư nhưng vẫn phải đảm bảo áp lực. Trong những tình huống đòi hỏi tính kinh tế và tốc độ thi công cao như vậy, flange carbon steel slip on luôn là ưu tiên hàng đầu của các kỹ sư.

Tuy nhiên, thực tế vận hành tại các công trình lại chỉ ra nhiều vấn đề đáng lo ngại do thiếu hiểu biết chuyên sâu về vật tư. Nhiều nhà thầu mắc sai lầm nghiêm trọng khi không phân biệt được sự khác nhau về khả năng chịu tải giữa Slip On và Weld Neck, dẫn đến nứt gãy mối hàn khi hệ thống rung động mạnh. Một số khác lại chọn sai mác thép carbon cho môi trường nhiệt độ âm sâu, khiến mặt bích bị giòn và vỡ nát.

Bài viết dưới đây sẽ phân tích toàn diện và chuyên sâu về mặt bích trượt thép carbon. Chúng tôi sẽ làm rõ cấu tạo, tiêu chuẩn kỹ thuật và cung cấp hướng dẫn lựa chọn chính xác nhất để bạn làm chủ hoàn toàn hệ thống đường ống của mình.

Flange Carbon Steel Slip On Là Gì?

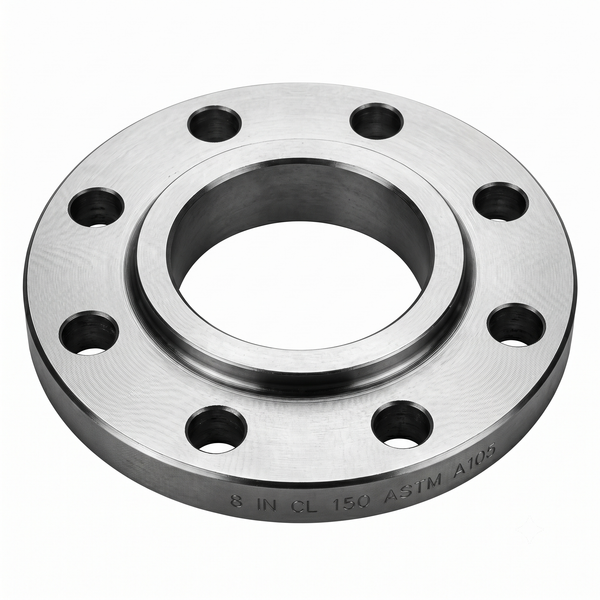

Flange Carbon Steel Slip On (thường gọi là mặt bích trượt thép carbon) là một loại phụ kiện kết nối đường ống được thiết kế với đường kính trong lớn hơn một chút so với đường kính ngoài của ống. Khi thi công, người thợ sẽ trượt mặt bích này vào đầu ống và tiến hành hàn góc (fillet weld) ở cả mặt trong và mặt ngoài để cố định, tạo ra một liên kết chắc chắn và kín khít.

Để hiểu trọn vẹn đặc tính kỹ thuật, chúng ta cần bóc tách các thuật ngữ:

• Flange (Mặt bích): Là khối kim loại dạng đĩa, dùng để kết nối ống, van hoặc thiết bị thông qua hệ thống bulong và gioăng làm kín.

• Slip On (Kiểu trượt): Ám chỉ phương thức lắp đặt trượt trực tiếp lên bề mặt ngoài của đường ống, khác với bích cổ hàn phải hàn đối đầu.

• Carbon Steel (Thép carbon): Hợp kim của sắt và carbon, nổi bật với độ cứng cao, chịu lực tốt và giá thành sản xuất tối ưu.

Vai trò cốt lõi của Slip On Flange trong hệ thống:

• Kết nối liền mạch các đoạn đường ống thẳng với nhau.

• Tạo mặt bích trung gian để lắp đặt van công nghiệp, máy bơm và thiết bị áp lực.

• Cung cấp các điểm ngắt kết nối thuận tiện, cho phép tháo rời hệ thống dễ dàng khi cần bảo trì, súc rửa hoặc thay thế thiết bị.



Nguyên Lý Hoạt Động Và Cấu Tạo Của Slip On Flange

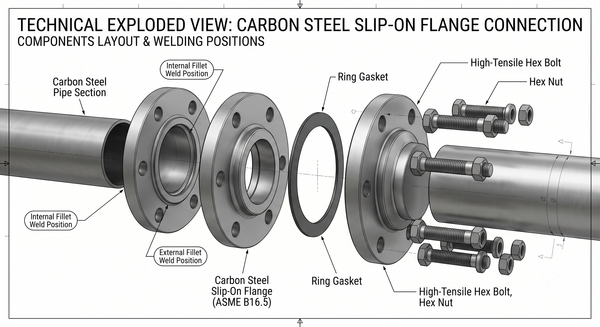

Cấu tạo của một chiếc slip on flange khá đơn giản nhưng được tính toán hình học cực kỳ nghiêm ngặt.

Các bộ phận chính bao gồm:

• Thân mặt bích: Đĩa thép đúc hoặc rèn với độ dày tiêu chuẩn để chịu lực siết và áp suất lưu chất.

• Mặt tiếp xúc (Facing): Thường là dạng RF (Raised Face - mặt lồi) hoặc FF (Flat Face - mặt phẳng) để ép chặt gioăng.

• Lỗ bulong: Được khoan đều quanh chu vi (PCD) để luồn bulong kết nối.

• Vùng hàn liên kết: Phần mép trong ở cả mặt bích phía trước và phía sau, nơi sẽ đắp mối hàn.

Nguyên lý lắp đặt và hoạt động:

Đầu tiên, đường ống được đẩy vào lỗ trung tâm của mặt bích. Ống không được đẩy xuyên qua hoàn toàn mà phải thụt lùi lại một khoảng bằng độ dày của thành ống cộng thêm khoảng 3mm. Vị trí này giúp tránh tình trạng mối hàn bên trong làm hỏng bề mặt tiếp xúc của bích. Sau đó, thợ hàn sẽ thực hiện hai đường hàn góc: một đường ở mặt ngoài liên kết lưng bích với thành ống, và một đường ở mặt trong liên kết mép lỗ bích với đầu ống.

Vì sao thiết kế Slip On lại giúp giảm chi phí thi công đáng kể?

• Không yêu cầu gia công đầu ống: Bạn không cần vát mép (bevel) đầu ống chính xác như khi dùng mặt bích hàn đối đầu (Weld Neck), tiết kiệm rất nhiều chi phí nhân công.

• Dễ dàng căn chỉnh: Khoảng hở nhỏ giữa ống và bích cho phép kỹ sư dễ dàng xoay mặt bích để căn chỉnh các lỗ bulong cho khớp với thiết bị đối diện trước khi hàn chết.

• Tiết kiệm thời gian: Thao tác cắt ống có thể du di đôi chút về chiều dài, giúp rút ngắn thời gian thi công thực tế trên công trường.

Các Loại Flange Carbon Steel Slip On Phổ Biến

Phân loại theo hệ tiêu chuẩn kỹ thuật

Việc chọn sai tiêu chuẩn mặt bích sẽ khiến lỗ bulong không khớp, dẫn đến không thể lắp đặt.

ASME B16.5 Slip On Flange

• Đây là tiêu chuẩn bích của Mỹ, cực kỳ khắt khe về thông số áp lực và nhiệt độ.

• Ứng dụng: Là lựa chọn mặc định trong ngành dầu khí, hóa dầu, đường ống dẫn khí gas và các nhà máy nhiệt điện quy mô lớn.

DIN Slip On Flange

• Tiêu chuẩn của Đức, phổ biến tại thị trường châu Âu và các hệ thống sử dụng thiết bị đồng bộ từ EU.

• Ứng dụng: Thường thấy trong các hệ thống HVAC, cấp nước công nghiệp, phòng cháy chữa cháy và công nghiệp nhẹ.

JIS Slip On Flange

• Tiêu chuẩn của Nhật Bản (JIS 5K, 10K, 20K...).

• Ứng dụng: Thống trị tại các công trình do nhà thầu châu Á thi công, nhà máy sản xuất linh kiện, đóng tàu và xử lý nước thải thông thường.

Phân loại theo vật liệu thép carbon

Không phải loại carbon steel flange nào cũng giống nhau. Thành phần hóa học quyết định sức mạnh của chúng.

• ASTM A105: Đây là vật liệu thép carbon rèn phổ biến nhất thế giới. ASTM A105 flange chịu được nhiệt độ cao, tính chất cơ học ổn định, phù hợp với hầu hết các ứng dụng công nghiệp thông thường.

• ASTM A350 LF2: Chữ "LF" viết tắt của Low Temperature. Dòng thép này được tôi luyện đặc biệt để giữ được độ dẻo dai, chống giòn vỡ khi vận hành ở nhiệt độ âm sâu (lên đến -46°C).

• ASTM A694: Thép carbon High-Yield (cường độ cao), chuyên dùng cho các đường ống dẫn dầu và khí áp suất cực lớn, nơi cần vật liệu mỏng hơn nhưng chịu lực tốt hơn A105.

Thông Số Kỹ Thuật Quan Trọng Của Flange Carbon Steel Slip On

Để thiết kế hệ thống an toàn, kỹ sư buộc phải nắm vững bảng thông số sau đây:

Giải thích chuyên sâu các thông số:

• Ý nghĩa Class 150, 300, 600: Đây không phải là áp suất làm việc tuyệt đối. Ví dụ, một mặt bích class 150 slip on flange bằng A105 có thể chịu được khoảng 285 psi ở nhiệt độ phòng. Nhưng khi dùng bích class 300 slip on flange, khả năng chịu áp tăng lên 740 psi ở cùng điều kiện.

• Mối liên hệ giữa áp suất và nhiệt độ (P-T Rating): Khi nhiệt độ lưu chất tăng lên, độ bền kéo của thép carbon giảm xuống. Do đó, áp suất làm việc tối đa cho phép của mặt bích cũng sẽ giảm theo tỷ lệ nghịch để đảm bảo không bị biến dạng.

• Vai trò của Raised Face (RF): Phần gờ nhô lên ở trung tâm mặt bích giúp tập trung toàn bộ lực siết bulong vào một diện tích nhỏ trên gioăng (gasket). Nhờ đó, slip on raised face flange tạo ra độ kín cao hơn rất nhiều so với mặt bích phẳng (FF).

So Sánh Slip On Flange Với Các Loại Mặt Bích Khác

Slip On vs Weld Neck (Bích cổ hàn)

Trong ngành đường ống, weld neck vs slip on là bài toán so sánh kinh điển nhất.

• Chi phí: Slip On rẻ hơn đáng kể (khoảng 30%) và không tốn kém chi phí vát mép ống. Weld Neck đắt đỏ và yêu cầu thợ hàn tay nghề cao.

• Độ bền và áp lực: Weld Neck có phần cổ thon dần giúp phân tán ứng suất, chịu được áp lực cực cao và nhiệt độ khắc nghiệt. Slip On chỉ phù hợp với hệ thống có áp lực trung bình và thấp.

• Khả năng chịu rung động: Weld Neck chịu mỏi và rung động từ máy bơm tốt hơn nhiều so với Slip On.

Slip On vs Socket Weld (Bích hàn lồng)

• Kích thước phù hợp: Socket Weld thường chỉ dùng cho ống kích thước nhỏ (dưới 2 inch). Slip On đáp ứng tốt các size ống từ nhỏ đến rất lớn (lên tới 24 inch hoặc hơn).

• Chi phí gia công: Socket Weld chỉ cần hàn một đường bên ngoài. Slip On bắt buộc phải hàn cả trong lẫn ngoài, tốn nhiều que hàn hơn.

• Độ kín: Do Socket Weld có gờ cản bên trong, nó dễ đọng cặn lưu chất gây ăn mòn. Slip On có đường hàn mặt trong nhẵn hơn, hạn chế đọng cặn tốt hơn.

Slip On vs Blind Flange (Bích mù)

• Chức năng: Slip On dùng để "nối ống tiếp tục đi", trong khi Blind Flange dùng để "bịt kín đầu ống", chấm dứt dòng chảy.

• Kết cấu: Slip On rỗng ruột để ống luồn qua; Blind Flange là đĩa thép đặc không có lỗ trung tâm.



Tại Sao Carbon Steel Là Vật Liệu Được Ưa Chuộng?

Dù inox (thép không gỉ) có khả năng chống ăn mòn tuyệt vời, thép carbon vẫn chiếm hơn 70% thị phần vật tư bích công nghiệp.

Ưu điểm vượt trội của thép carbon:

• Giá thành đầu tư thấp: Rẻ hơn inox 304 và 316 từ 2 đến 3 lần, giúp tiết kiệm ngân sách khổng lồ cho các đại dự án.

• Dễ gia công và hàn cắt: Tính uốn và tính hàn của thép carbon rất thân thiện, thợ hàn dễ dàng thao tác mà không cần xử lý nhiệt phức tạp.

• Độ bền cơ học cao: Thép carbon chịu ứng suất kéo và áp lực nén rất tốt, đặc biệt an toàn cho hệ thống áp suất cao.

Hạn chế cố hữu:

• Dễ bị oxy hóa: Thép carbon sẽ bị rỉ sét nhanh chóng khi tiếp xúc với không khí ẩm, nước muối hoặc hóa chất ăn mòn.

• Để khắc phục, flange carbon steel slip on bắt buộc phải được sơn epoxy, mạ kẽm nhúng nóng hoặc quét dầu chống rỉ (Rust-preventive oil) trước khi lưu kho và vận hành.

Phân tích bài toán chi phí:

Với các hệ thống dẫn nước làm mát, hơi nóng hay dầu khí – nơi môi chất không có tính axit – việc sử dụng thép carbon kết hợp sơn phủ bề mặt mang lại hiệu quả đầu tư tối ưu nhất. Dùng inox trong những trường hợp này là sự lãng phí không cần thiết.

Flange Carbon Steel Slip On Được Sử Dụng Trong Những Ngành Nào?

Tính đa dụng và kinh tế giúp industrial flange loại Slip On góp mặt ở hầu hết các phân khúc hạ tầng.

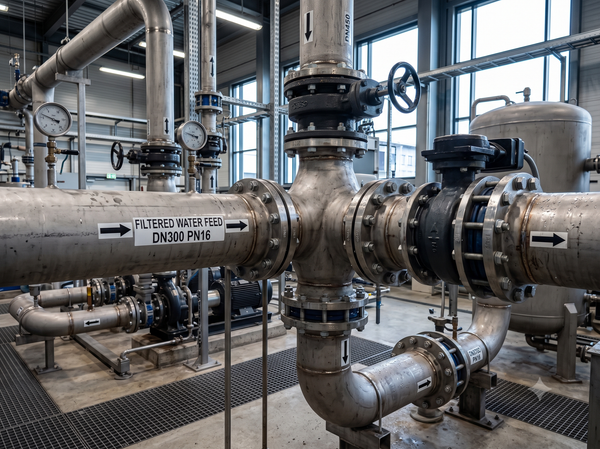

Nhà máy nước và xử lý nước thải:

Sử dụng bích trượt tiêu chuẩn DIN hoặc JIS để kết nối mạng lưới ống cấp nước sạch cỡ lớn. Chúng cũng xuất hiện dày đặc tại các trạm bơm tăng áp, kết nối trực tiếp với van bướm và van cổng.

Hệ thống HVAC:

Tại các tòa nhà cao tầng, đường ống thép đen dẫn nước lạnh cho hệ thống Chiller và Cooling Tower thường ưu tiên sử dụng Slip On Flange nhằm đẩy nhanh tiến độ thi công và giảm thiểu chi phí vật tư.

Công nghiệp Dầu khí:

Trong các hệ thống đường ống công nghệ (Pipeline) dẫn dầu thô áp suất thấp và hệ thống bồn chứa (Storage Tank), bích trượt thép carbon là lựa chọn tiêu chuẩn.

Nhà máy nhiệt điện:

Được sử dụng tại các tuyến ống dẫn nước ngưng, hệ thống làm mát tuần hoàn và các đường ống hơi áp suất thấp (dưới Class 300).

Công nghiệp hóa chất:

Chỉ dùng để dẫn các hóa chất nhẹ, không có tính ăn mòn kim loại mặn, hoặc các loại dung môi, mỡ bôi trơn và khí công nghiệp.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Slip On Flange

Ngay cả những kỹ sư giàu kinh nghiệm cũng có thể vô tình mắc phải những sai lầm gây hậu quả nghiêm trọng.

• Sai lầm 1: Chọn sai tiêu chuẩn mặt bích. Mua mặt bích Slip On chuẩn ASME (Mỹ) để lắp với van chuẩn JIS (Nhật). Lỗ bulong sẽ bị lệch tâm, khiến bạn không thể siết ốc.

• Sai lầm 2: Không tính đến nhiệt độ làm việc. Sử dụng bích thép carbon A105 cho kho lạnh -40°C. Thép sẽ trở nên giòn và dễ dàng nứt vỡ dưới áp lực. (Phải dùng A350 LF2).

• Sai lầm 3: Chọn sai cấp áp lực. Nhầm lẫn cho rằng Class 150 có thể chịu được áp suất bất kỳ miễn là dưới 150 bar. Thực tế, áp suất của Class 150 thấp hơn rất nhiều (tối đa khoảng 20 bar ở nhiệt độ thường).

• Sai lầm 4: Không kiểm tra độ dày thành ống (Schedule). Lỗ trong của mặt bích Slip On lớn hơn ống, nhưng nếu ống có độ dày thành (SCH) quá mỏng, nhiệt độ hàn cao có thể làm cháy thủng ống.

• Sai lầm 5: Bỏ qua yêu cầu chống ăn mòn. Lắp đặt mặt bích thép đen ngoài trời, môi trường ven biển mà không sơn phủ hoặc mạ kẽm. Bích sẽ nhanh chóng rỉ sét, ăn mòn vào tận chân ren bulong.

Checklist Chọn Flange Carbon Steel Slip On Phù Hợp

Hãy áp dụng quy trình 6 bước sau để loại bỏ hoàn toàn rủi ro khi thu mua vật tư:

• Bước 1: Xác định môi chất. Hệ thống dẫn nước sạch, hơi bão hòa, khí nén hay dầu công nghiệp? Điều này khẳng định việc dùng thép carbon là phù hợp.

• Bước 2: Kiểm tra áp suất làm việc tối đa. So sánh với bảng đặc tính PT (Pressure-Temperature) để chọn Class 150, 300 hay cao hơn.

• Bước 3: Kiểm tra nhiệt độ vận hành. Môi trường bình thường chọn A105; môi trường siêu lạnh chọn A350 LF2.

• Bước 4: Chọn chuẩn mặt bích khớp với thiết bị. Thiết bị trên hệ thống dùng chuẩn ASME B16.5, DIN hay JIS? Phải mua bích cùng chuẩn để đồng bộ lỗ bulong.

• Bước 5: Khớp kích thước đường ống. Đảm bảo bích Slip On (đo bằng NPS hoặc DN) tương thích chính xác với đường kính ngoài (OD) của ống thép.

• Bước 6: Chọn kiểu mặt tiếp xúc. Chốt thiết kế là bích phẳng (FF) hay bích lồi (RF) để lựa chọn loại gioăng làm kín tương ứng (gioăng cao su phẳng hay gioăng thép xoắn).



Hướng Dẫn Lắp Đặt Slip On Flange Đúng Kỹ Thuật

Sự an toàn của bích trượt phụ thuộc 100% vào chất lượng của hai đường hàn.

Các bước thi công chuẩn xác:

1. Làm sạch bề mặt: Mài nhẵn gỉ sét, dầu mỡ ở đầu ống và lỗ mặt bích.

2. Đưa mặt bích vào đầu ống: Trượt mặt bích qua đầu ống. Đảm bảo đầu ống thụt lùi lại một khoảng cách bằng độ dày ống + 3mm so với mặt tiếp xúc (facing) của bích.

3. Căn chỉnh vị trí: Dùng chốt và thước nivo để đảm bảo các lỗ bulong của mặt bích đồng tâm và thẳng hàng với bích đối diện.

4. Thực hiện hàn điểm và hàn kín: Hàn điểm để cố định. Sau đó hàn một đường hàn góc (fillet weld) ở mặt trong (giữa mép bích và đầu ống) và một đường hàn góc ở lưng bích (liên kết với lưng ống).

5. Lắp gioăng và siết bulong: Đặt gioăng vào giữa. Siết bulong theo thứ tự chéo góc (hình sao) để lực ép dàn đều, không làm chênh mặt bích.

Lưu ý cực kỳ quan trọng:

• Tuyệt đối không để vảy hàn rơi rớt làm xước bề mặt RF. Nếu mặt RF bị hỏng, bích sẽ rò rỉ mãi mãi.

• Sau khi hàn, phải tiến hành siêu âm hoặc chụp X-quang mối hàn (NDT) đối với hệ thống áp suất cao.

• Bắt buộc phải thử áp lực (Hydrotest) toàn hệ thống trước khi chính thức đưa vào vận hành.

Câu Hỏi Thường Gặp Về Flange Carbon Steel Slip On

Flange Carbon Steel Slip On là gì?

Đây là loại mặt bích trượt chế tạo từ hợp kim thép carbon, được thiết kế để trượt trực tiếp qua đầu đường ống trước khi thợ hàn thực hiện hai đường hàn góc (trong và ngoài) để cố định liên kết.

Slip On Flange có chịu áp lực cao không?

Khả năng chịu áp phụ thuộc vào cấp Class (150 đến 2500). Dù chịu lực tốt, nhưng do đặc thù cấu tạo hàn góc, Slip On chịu áp lực và độ mỏi cơ học kém hơn so với bích Weld Neck, nên thường chỉ ưu tiên cho hệ thống áp lực trung bình - thấp.

ASTM A105 có phải vật liệu phổ biến nhất không?

Chính xác. ASTM A105 là tiêu chuẩn mác thép rèn carbon thông dụng và đáng tin cậy nhất trên toàn cầu cho các phụ kiện đường ống và mặt bích vận hành ở nhiệt độ môi trường đến nhiệt độ cao.

Khi nào nên dùng Slip On thay vì Weld Neck?

Bạn nên dùng slip on flange khi dự án cần tối ưu chi phí đầu tư, không gian lắp ráp chật hẹp cần dễ căn chỉnh bulong, và hệ thống ống không phải chịu áp suất quá gắt hay rung chấn mạnh từ cụm bơm.

Slip On Flange có dùng cho hóa chất được không?

Thép carbon rất nhạy cảm với axit và các chất ăn mòn. Nếu bắt buộc sử dụng, hệ thống phải dẫn hóa chất trung tính, hoặc mặt bích thép phải được bọc lót PTFE/FRP bên trong để chống rỉ sét. Thông thường, với hóa chất, người ta sẽ dùng bích Inox.

Flange Carbon Steel Slip On – Giải Pháp Kết Nối Kinh Tế Và Hiệu Quả

Tóm lại, flange carbon steel slip on mang đến sự cân bằng hoàn hảo giữa hiệu suất kỹ thuật và bài toán kinh tế. Nhờ thiết kế trượt dễ dàng, triệt tiêu công đoạn gia công vát mép ống phức tạp, loại mặt bích này giúp nhà thầu đẩy nhanh tiến độ thi công đáng kể. Kết hợp cùng tính chất cơ học bền bỉ của vật liệu thép carbon (điển hình là mác A105), mặt bích trượt hoàn toàn đủ khả năng vận hành an toàn trong các hệ thống cấp thoát nước, HVAC, bồn chứa xăng dầu và các đường ống công nghệ áp lực vừa và nhỏ.

Việc bỏ qua bước kiểm tra nhiệt độ, áp suất hoặc chọn sai tiêu chuẩn giữa ASME B16.5 và DIN có thể phá hủy hoàn toàn khả năng làm kín của hệ thống, dẫn đến những sự cố rò rỉ đắt giá. Việc hiểu sâu sắc về thông số thiết bị chính là chìa khóa để bảo vệ dự án của bạn.
