Flange Class Là Gì? Giải Mã Hệ Thống Cấp Áp Lực Mặt Bích ASME/ANSI

Trong thiết kế và vận hành các hệ thống đường ống công nghiệp, flange class là một trong những thông số kỹ thuật cốt lõi quyết định đến sự an toàn của toàn bộ nhà máy. Tuy nhiên, đây cũng là khái niệm thường xuyên bị hiểu sai nhất, dẫn đến những hậu quả nghiêm trọng trong khâu thu mua vật tư và thi công lắp đặt.

Vì Sao Hiểu Sai Flange Class Có Thể Gây Sai Lầm Trong Thiết Kế Đường Ống?

Khi đọc các tài liệu kỹ thuật, bản vẽ Piping & Instrumentation Diagram (P&ID) hoặc danh mục vật tư (BOM), các kỹ sư và nhân viên mua hàng sẽ thường xuyên bắt gặp các ký hiệu đi kèm mặt bích hoặc van như: Class 150, Class 300, Class 600, hay Class 900.

Một cái bẫy tư duy rất phổ biến là nhiều người mặc định nhầm lẫn rằng con số đi kèm chữ Class chính là giới hạn áp suất tối đa mà thiết bị chịu được. Ví dụ, họ cho rằng:

• Class 150 = Áp suất tối đa 150 PSI.

• Class 300 = Áp suất tối đa 300 PSI.

Thực tế kỹ thuật hoàn toàn không đơn giản như vậy. Hệ thống phân cấp của ASME phức tạp và có tính bao quát cao hơn rất nhiều. Việc hiểu sai bản chất của flange class có thể dẫn đến hàng loạt sai lầm tai hại:

• Chọn sai mặt bích: Mua loại mặt bích quá mỏng hoặc quá dày so với yêu cầu thực tế của hệ thống.

• Thiếu khả năng chịu áp: Gây nguy cơ rò rỉ, bục vỡ gioăng khi hệ thống tăng nhiệt độ, đe dọa trực tiếp đến an toàn lao động.

• Tăng rủi ro vận hành: Lắp đặt thiết bị không đồng bộ về tiêu chuẩn chịu lực.

• Tốn kém chi phí vô lý: Đầu tư hàng tỷ đồng để mua bích Class 600 cho một hệ thống nước thông thường chỉ vì sợ Class 150 (nghĩ là 150 PSI) không đủ chịu tải.

Flange Class Là Gì?

Định nghĩa chuẩn xác

Flange Class (hay Cấp áp lực mặt bích) là hệ thống phân cấp áp lực danh nghĩa của mặt bích, van và các phụ kiện đường ống được quy định bởi Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI) và Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME).

Khái niệm này không chỉ đơn thuần là một con số tĩnh, mà nó là một dải thông số dùng để xác định đồng thời 3 yếu tố:

• Khả năng chịu áp suất lớn nhất ở các mức nhiệt độ khác nhau.

• Khả năng chịu nhiệt độ tối đa của vật liệu cấu thành.

• Kích thước hình học và độ dày mặt bích (tương ứng với từng cấp, mặt bích sẽ có độ dày và cấu hình lỗ bulong khác nhau để chịu lực).

Các cấp Class phổ biến trong công nghiệp

Hệ thống pressure class rating tiêu chuẩn của ASME được chia thành 6 cấp độ cơ bản, tăng dần theo khả năng chịu tải:

• Class 150

• Class 300

• Class 600

• Class 900

• Class 1500

• Class 2500

Tiêu chuẩn kỹ thuật liên quan

Để tra cứu chi tiết về kích thước và giới hạn áp suất của từng Class, các kỹ sư cần tham chiếu các bộ tài liệu cốt lõi:

• ASME B16.5: Tiêu chuẩn quy định cho mặt bích từ kích thước 1/2" đến 24".

• ASME B16.47: Tiêu chuẩn quy định cho mặt bích đường kính lớn từ 26" đến 60".

• ASME Boiler & Pressure Vessel Code: Tiêu chuẩn về nồi hơi và bình chịu áp lực.



Nguyên Lý Của Hệ Thống Flange Class

Để thực sự làm chủ hệ thống flange pressure class, bạn cần hiểu nguyên lý đằng sau những con số này. Khả năng chịu áp thực tế của một hệ thống mặt bích ghép nối không chỉ được quyết định bởi các yếu tố cơ học vật lý như:

• Độ dày của phần thân mặt bích.

• Kích thước và số lượng bulong chịu lực.

Mà quan trọng hơn, sức chịu đựng này còn là một hàm số biến thiên phụ thuộc chặt chẽ vào hai biến số môi trường:

• Vật liệu chế tạo (Material): Thép carbon, thép hợp kim, hay thép không gỉ (Inox).

• Nhiệt độ vận hành (Operating Temperature): Nhiệt độ của dòng lưu chất bên trong.

Ví dụ minh họa tính biến thiên:

Cùng là một mặt bích chuẩn Class 150, nhưng:

• Một mặt bích thép carbon (ASTM A105) ở nhiệt độ phòng (20°C) có thể chịu được áp suất lên tới 285 PSI. Nhưng khi lưu chất nóng lên 400°C, sức chịu tải của nó sụt giảm nghiêm trọng.

• Một mặt bích Inox (ASTM A182 F304) ở cùng nhiệt độ phòng lại chỉ chịu được áp suất 275 PSI, và biểu đồ suy giảm áp suất theo nhiệt độ của nó cũng hoàn toàn khác biệt so với thép carbon.

Đó chính là lý do ASME phải sử dụng hệ thống "Class" danh nghĩa thay vì chỉ in bập bõm một con số áp suất (PSI) đơn thuần lên thân thiết bị.

Các Cấp Flange Class Phổ Biến Hiện Nay

Mỗi cấp độ thiết kế sẽ phục vụ cho một nhóm ngành nghề và môi trường lưu chất đặc thù. Việc nhận diện đúng ứng dụng sẽ giúp bạn bóc tách vật tư chính xác nhất.

Class 150 (Cấp cơ bản)

Đây là loại class 150 flange thông dụng và rẻ nhất trong hệ thống chuẩn ASME, phù hợp cho các hệ thống áp suất thấp đến trung bình.

• Ứng dụng: Hệ thống làm mát HVAC, trạm cấp nước sạch công nghiệp, hệ thống phòng cháy chữa cháy (PCCC) và các đường ống khí nén thông thường.

Class 300 (Cấp trung bình)

Khi nhiệt độ và áp suất vượt quá giới hạn an toàn của bích 150, class 300 flange là lựa chọn nâng cấp tiêu chuẩn.

• Ứng dụng: Hệ thống nồi hơi (Steam) áp suất vừa, đường dẫn hơi nóng, hệ thống truyền tải hóa chất tại các nhà máy công nghiệp nhẹ.

Class 600 (Cấp cao)

Bích thiết kế dày dặn, số lượng lỗ bulong tăng lên đáng kể để kìm hãm những dòng lưu chất có áp lực bung nở mạnh.

• Ứng dụng: Là tiêu chuẩn bắt buộc tại các nhà máy lọc hóa dầu, hệ thống đường ống dẫn khí đốt tự nhiên (Gas) và khai thác dầu khí trên bờ.

Class 900 & Class 1500 (Cấp siêu áp)

Sử dụng các loại bích cực dày (thường là weld neck flange - bích cổ hàn) kết hợp với gioăng kim loại (như rtj flange).

• Ứng dụng: Hệ thống thủy lực hạng nặng, đường ống hơi siêu nhiệt tại các nhà máy nhiệt điện, hoặc các tháp phản ứng hóa dầu.

Class 2500 (Cấp cực áp)

Đây là cấp cao nhất trong bảng tiêu chuẩn thông dụng, thiết kế cực kỳ đồ sộ.

• Ứng dụng: Chuyên trị các môi trường khắc nghiệt bậc nhất như khai thác dầu khí biển sâu (Subsea), hoặc các quy trình hóa chất áp lực cực đoan.

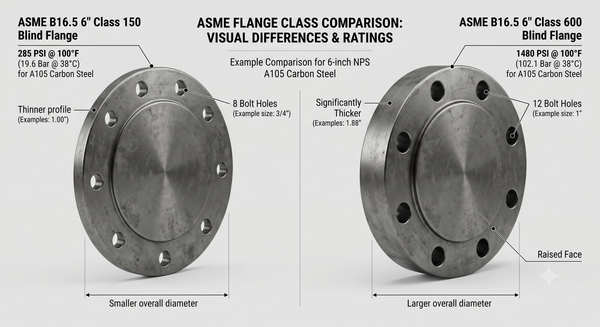

Thông Số Kỹ Thuật Của Flange Class

Để đáp ứng được cấp áp suất tương ứng, khi "nhảy" từ Class thấp lên Class cao, hình thái vật lý của industrial piping mặt bích sẽ thay đổi hoàn toàn.

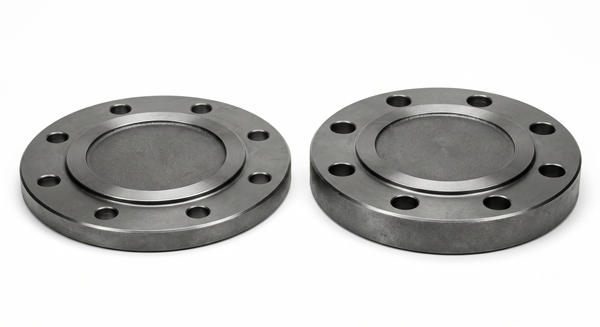

Độ dày mặt bích (Thickness)

• Cấp Class càng cao, phần đĩa mặt bích càng dày để chống lại ứng suất uốn cong do áp lực đẩy của dòng lưu chất.

• Điều này đồng nghĩa với việc mặt bích sẽ tốn nhiều phôi thép hơn và trọng lượng nặng hơn rất nhiều.

Kích thước vòng chia và bulong (Bolting)

• Đường kính lỗ xỏ bulong lớn hơn: Để sử dụng những thanh ty ren chịu lực dầy hơn.

• Nhiều bulong hơn: Ví dụ ở kích thước 4 inch, bích Class 150 dùng 8 bulong, nhưng lên đến Class 600 có thể phải dùng đến sức ép của nhiều bulong lớn hơn để giữ kín gioăng.

Khả năng chịu áp và Giá thành

• Giới hạn chịu áp tăng tiến tính theo từng cấp.

• Giá thành sản xuất và gia công cũng tăng vọt tương ứng với độ lớn và sự phức tạp của mặt bích.

Bảng So Sánh Các Cấp Flange Class

Dưới đây là bảng tổng hợp tính chất vật lý và kinh tế của 4 cấp Class thông dụng nhất, giúp các nhà thầu có cái nhìn tổng quan khi lập dự toán.

Ý nghĩa thực tiễn từ bảng so sánh:

Không phải hệ thống nào "nhét" thiết bị Class cao vào cũng là tốt. Việc lạm dụng bích Class 600 cho hệ thống dẫn nước sinh hoạt là một sự lãng phí tài nguyên khủng khiếp. Chọn đúng flange class vừa đủ với hệ số an toàn sẽ giúp:

• Đảm bảo an toàn tuyệt đối cho người vận hành.

• Tiết kiệm đến hàng chục phần trăm chi phí đầu tư (CAPEX) và giảm tải trọng đè lên hệ thống giá đỡ đường ống.



Tại Sao Flange Class Không Phải Là Áp Suất PSI?

Như đã đề cập ở phần mở bài, đây là sự hiểu lầm phổ biến và nguy hiểm nhất. ASME không dùng định mức PSI cố định vì kim loại thay đổi tính chất theo nhiệt độ.

Ví dụ thực tế đập tan lầm tưởng:

Hãy xét một mặt bích thép carbon chuẩn ASME B16.5 loại Class 150.

• Nếu bạn nghĩ nó chỉ chịu được 150 PSI, bạn đã lãng phí vật tư. Bởi ở nhiệt độ phòng (khoảng 38°C), nó có thể gánh được áp lực lên tới 285 PSI.

• Tuy nhiên, khi lưu chất là dầu nóng lên đến 315°C, mặt bích này bị mềm ra và áp suất làm việc tối đa của nó sụt giảm chỉ còn khoảng 140 PSI.

Nguyên nhân gốc rễ:

ASME xây dựng bảng tiêu chuẩn pressure temperature rating (P-T Rating) dựa trên sự tính toán phức tạp của ba yếu tố:

1. Đặc tính cơ lý của Vật liệu (Material Group).

2. Nhiệt độ tối đa của hệ thống (Temperature).

3. Hệ số an toàn kỹ thuật bắt buộc.

Do đó, hãy luôn nhớ kỹ: Class chỉ là cấp áp lực danh nghĩa, nó tuyệt đối không phải là giá trị áp suất PSI thực tế cố định.

So Sánh Flange Class Và PN

Tại Việt Nam, các kỹ sư thường phải làm việc song song với thiết bị nhập từ Mỹ và Châu Âu, dẫn đến sự đụng độ giữa hai hệ tiêu chuẩn mặt bích lớn nhất thế giới.

Flange Class (Hệ tiêu chuẩn ASME/ANSI - Mỹ)

• Sử dụng đơn vị đo lường hệ Inch và áp suất là PSI.

• Các cấp phổ biến: Class 150, Class 300, Class 600...

PN - Pressure Nominal (Hệ tiêu chuẩn DIN/EN - Châu Âu)

• Sử dụng đơn vị đo lường hệ Mét và áp suất là Bar/Kgf.cm2.

• Các cấp phổ biến: PN10, PN16, PN25, PN40...

Sự khác biệt và lưu ý sống còn:

Mặc dù bích Class 150 và PN16 có giới hạn áp suất vận hành khá tương đồng nhau (đều loanh quanh mốc 16 - 19 bar ở nhiệt độ thường), nhưng chúng thuộc hai hệ quy chiếu khác nhau. Kích thước vòng chia lỗ (PCD), đường kính lỗ xỏ bulong và số lượng lỗ là hoàn toàn khác biệt. Bạn KHÔNG THỂ lấy mặt bích Class 150 lắp úp trực tiếp vào van mặt bích PN16 mà không trải qua việc độ chế (gây mất an toàn).

Khi Nào Cần Chọn Flange Class Cao Hơn?

Việc "nâng hạng" lên các cấp Class 300, 600 hay cao hơn là yêu cầu bắt buộc đối với các môi trường làm việc khắc nghiệt sau:

• Hệ thống áp suất cao: Các trạm máy nén khí công nghiệp hạng nặng, mạng lưới phân phối hơi nước (Steam) cho tuabin.

• Hệ thống nhiệt độ cực cao: Hệ thống ống khói, lò hơi công nghiệp, các lò phản ứng tại nhà máy nhiệt điện than/khí.

• Lưu chất hóa chất nguy hiểm: Các đường ống bơm axit đậm đặc, dung môi dễ bay hơi. Class cao cung cấp độ dày bích lớn hơn để trừ hao cho quá trình bị hóa chất ăn mòn theo thời gian.

• Ngành công nghiệp Dầu khí: Các giàn khoan ngoài khơi (Offshore), đường ống ngầm dưới đáy biển, nhà máy lọc hóa dầu yêu cầu khả năng chống chịu búa nước và rung chấn ở mức tối đa.

Những Sai Lầm Thường Gặp Khi Chọn Flange Class

• Chỉ nhìn vào áp suất mà bỏ qua nhiệt độ: Lắp bích Class 150 cho đường hơi nóng 300 độ C vì nghĩ áp suất đường hơi chỉ có 120 PSI. Lỗi này làm bục gioăng vì khi nóng, bích 150 không còn chịu nổi 120 PSI nữa.

• Chọn Class quá cao cho an toàn: Tâm lý "càng dày càng tốt" khiến nhà thầu tư vấn class 600 flange cho hệ thống nước sinh hoạt, làm đội vốn công trình lên gấp 3-4 lần một cách phi lý.

• Không đồng bộ với thiết bị đi kèm: Mua van bướm chuẩn Class 150 nhưng lại đặt thợ hàn mặt bích chờ chuẩn Class 300 trên đường ống. Chắc chắn sẽ không thể xỏ lọt bulong.

• Nhầm lẫn giữa PN và Class: Nghĩ rằng Class 150 tương đương PN16 nên mua lẫn lộn [chèn link: hướng dẫn quy đổi kích thước mặt bích], dẫn đến việc thi công bế tắc.

Checklist Chọn Flange Class Đúng Kỹ Thuật

Để loại bỏ 100% rủi ro khi lập danh mục vật tư cơ khí, hãy tuân thủ quy trình 6 bước sau:

• Bước 1: Xác định áp suất làm việc lớn nhất (Design Pressure).

• Bước 2: Xác định nhiệt độ làm việc lớn nhất (Design Temperature). Tính cả các trường hợp sốc nhiệt.

• Bước 3: Lựa chọn nhóm vật liệu chế tạo (Material Group). Chọn carbon steel flange cho môi trường thường hoặc stainless steel flange cho môi trường ăn mòn.

• Bước 4: Tra bảng Pressure-Temperature Rating (ASME B16.5). Từ nhóm vật liệu, gióng cột nhiệt độ và hàng áp suất để tìm ra cấp Class nhỏ nhất nhưng vẫn đáp ứng đủ an toàn.

• Bước 5: Xác định kiểu bề mặt (Facing). Chọn mặt lồi (RF), mặt phẳng (FF) hay rãnh kim loại (RTJ) để tương thích với loại gioăng.

• Bước 6: Đồng bộ hóa thiết bị. Đảm bảo 100% van, máy bơm, thiết bị đo lường trên cùng cụm đều có chuẩn đục lỗ theo đúng cấp Flange Class đã chọn.

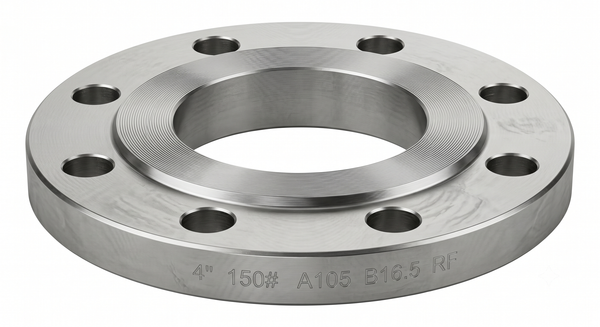

Cách Đọc Ký Hiệu Flange Class Trên Mặt Bích

Nhà sản xuất luôn dập chìm các thông số quan trọng lên sườn ngoài của mặt bích. Nếu bạn thấy dòng chữ:

A105N - ASME B16.5 - CLASS 300 - RF - DN100

Hãy giải mã chúng như một chuyên gia:

• A105N: Mác vật liệu chế tạo (Thép carbon rèn chuẩn ASTM A105, chữ N là Normalized - thường hóa).

• ASME B16.5: Bộ tiêu chuẩn kích thước áp dụng.

• CLASS 300: Cấp áp lực danh nghĩa của mặt bích (Flange Class).

• RF: Kiểu bề mặt làm kín là Raised Face (Bề mặt có gờ lồi).

• DN100: Kích thước danh nghĩa của đường ống (Tương đương 4 Inch).

Câu Hỏi Thường Gặp Về Flange Class (FAQ)

Flange Class là gì?

Flange Class là hệ thống phân cấp áp lực và nhiệt độ danh nghĩa của mặt bích đường ống, được quy chuẩn bởi ASME/ANSI để chuẩn hóa kích thước và khả năng chịu tải của phụ kiện.

Flange Class 150 có phải chịu được 150 PSI không?

Không. Đây chỉ là cấp áp lực danh nghĩa. Tùy thuộc vào vật liệu, ở nhiệt độ phòng, một mặt bích thép Class 150 có thể chịu được áp suất vận hành thực tế lên tới gần 285 PSI.

Class 300 chịu áp cao hơn Class 150 bao nhiêu?

Phụ thuộc vào nhiệt độ và vật liệu. Tuy nhiên, ở cùng một điều kiện tiêu chuẩn, bích Class 300 thường có khả năng chịu áp suất lớn hơn xấp xỉ 2.5 lần so với bích Class 150.

Có thể thay thế bích PN16 bằng Class 150 được không?

Không nên thay thế trực tiếp nếu chưa kiểm tra và độ chế lại lỗ khoan. Dù sức chịu áp tương đồng, nhưng khoảng cách đục tâm lỗ bulong (PCD) của hai hệ tiêu chuẩn này là khác nhau.

Cấp Flange Class nào là phổ biến nhất hiện nay?

Class 150 là tiêu chuẩn mặt bích phổ thông và được tiêu thụ với số lượng lớn nhất trên toàn cầu, phục vụ từ các hệ thống nước dân dụng đến công nghiệp nhẹ.

Tổng Kết

Hiểu đúng và làm chủ hệ thống flange class là kỹ năng bắt buộc đối với mọi kỹ sư cơ điện và nhân sự thu mua. Việc nắm rõ bản chất của các cấp Class 150, 300, 600 hay 900—cũng như mối liên hệ mật thiết giữa áp suất, nhiệt độ và vật liệu—sẽ giúp bạn lựa chọn chính xác loại mặt bích cần thiết. Quyết định đúng đắn này không chỉ bảo vệ an toàn tuyệt đối cho hệ thống vận hành mà còn tối ưu hóa triệt để chi phí đầu tư cho dự án.
