Flange Connection ANSI Là Gì? Cấu Tạo, Tiêu Chuẩn Và Cách Chọn Đúng

Vì Sao Flange Connection ANSI Được Dùng Rộng Rãi Trong Công Nghiệp?

Hãy tưởng tượng hệ thống đường ống áp lực cao trong nhà máy của bạn đột ngột bị rò rỉ ngay tại điểm nối. Các mối nối ren thông thường không đủ độ kín để chịu đựng áp suất trồi sụt liên tục, trong khi phương pháp hàn chết lại biến công tác tháo lắp bảo trì định kỳ thành một cơn ác mộng tốn kém thời gian. Đây chính là điểm mà flange connection ANSI (kết nối mặt bích tiêu chuẩn ANSI) trở thành giải pháp tối ưu và bắt buộc trong môi trường công nghiệp hiện đại.

Với thiết kế kỹ thuật nghiêm ngặt, kiểu kết nối này mang lại độ kín khít tuyệt đối, khả năng chịu lực vượt trội và sự linh hoạt tối đa khi cần tháo rời. Hiện nay, flange connection ANSI đóng vai trò xương sống trong các hệ thống mạch máu công nghiệp đòi hỏi độ an toàn cao như:

• Dầu khí và hóa chất: Nơi lưu chất có áp suất cực cao và tính ăn mòn mạnh.

• Hệ thống HVAC và Cấp thoát nước: Đảm bảo vận hành liên tục, chống rung động từ máy bơm, máy nén.

• Phòng cháy chữa cháy (PCCC): Đòi hỏi độ bền kết cấu tối đa khi xảy ra sự cố.

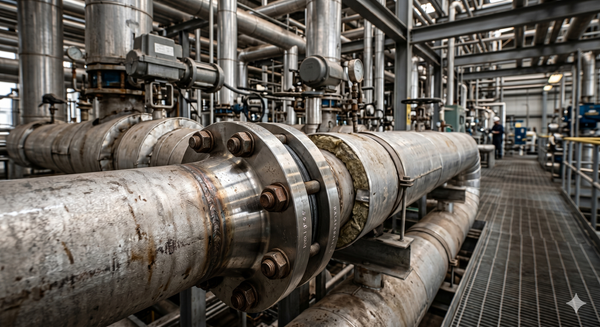

Flange Connection ANSI Là Gì?

Flange connection ANSI là phương pháp kết nối đường ống, van, bơm và các thiết bị khác bằng cách sử dụng mặt bích (flange) được thiết kế, chế tạo nghiêm ngặt theo tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI), phổ biến nhất là ASME B16.5.

Về mặt cấu tạo, một bộ pipe flange connection hoàn chỉnh bao gồm ba thành phần không thể tách rời:

1. Mặt bích (Flange): Hai đĩa kim loại được hàn hoặc vặn ren vào đầu ống.

2. Gioăng làm kín (Gasket): Đặt ở giữa hai mặt bích để điền đầy khoảng trống bề mặt.

3. Bulong và đai ốc (Bolt & Nut): Linh kiện siết chặt hai mặt bích lại với nhau.

Nhiều kỹ sư thường thắc mắc về mối liên hệ giữa ANSI và ASME B16.5. Thực chất, ANSI là tổ chức phê duyệt tiêu chuẩn, còn ASME (Hiệp hội Kỹ sư Cơ khí Hoa Kỳ) là đơn vị trực tiếp biên soạn kỹ thuật. Tiêu chuẩn asme b16.5 quy định chi tiết từ kích thước, dung sai, vật liệu cho đến áp suất làm việc của mặt bích từ size NPS 1/2 đến NPS 24. Do đó, khi nói đến bích ANSI, giới kỹ thuật thường hiểu ngay là tuân theo chuẩn ASME B16.5.

Nguyên Lý Hoạt Động Của ANSI Flange Connection

Nguyên lý cốt lõi của ansi standard flange dựa trên cơ chế chuyển đổi lực siết cơ học thành áp suất làm kín bề mặt. Khi kỹ sư tiến hành siết chặt hệ thống bulong theo đúng chu trình kỹ thuật, lực ép dọc trục cực lớn sẽ được truyền thẳng lên hai mặt bích. Lực này nén chặt lớp gioăng (gasket sealing) ở giữa, buộc vật liệu gioăng biến dạng dẻo hoặc đàn hồi để điền đầy hoàn toàn vào các rãnh siêu nhỏ (micro-imperfections) trên bề mặt bích.

Quá trình gasket compression (nén gioăng) này tạo ra một hàng rào áp lực vững chắc (sealing pressure), ngăn không cho lưu chất bên trong đường ống rò rỉ ra ngoài.

Tại sao flange ANSI kín và an toàn hơn kết nối ren? > Ở các đường ống lớn, kết nối ren rất dễ bị biến dạng phần ren do giãn nở nhiệt hoặc rung động, dẫn đến hiện tượng rò rỉ chân ren. Ngược lại, flange connection ANSI phân bổ lực đều khắp vòng tròn bulong (bolt circle), giúp kết nối chịu được áp suất cao, triệt tiêu các rung động từ dòng chảy và hấp thụ tốt sự co giãn nhiệt của kim loại mà không làm mất đi độ kín khít.

Các Loại Flange Connection ANSI Phổ Biến

Để tối ưu hóa cho từng vị trí và áp suất dòng chảy, tiêu chuẩn ANSI định hình nhiều kiểu mặt bích khác nhau. Việc chọn đúng loại bích quyết định trực tiếp đến tuổi thọ của toàn bộ hệ thống industrial piping.

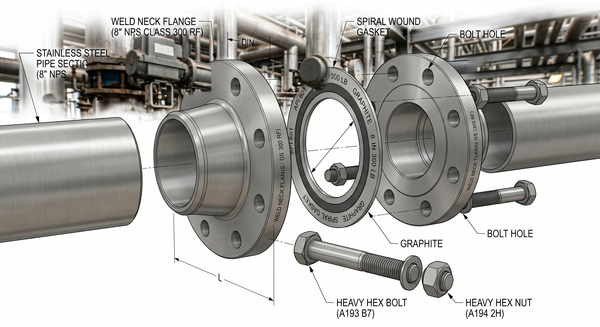

Weld Neck Flange (Mặt bích cổ hàn)

Loại bích này có một phần cổ dài được vát mép để hàn đối đầu trực tiếp với ống.

• Ưu điểm: Độ bền kết cấu cực cao, phân bổ ứng suất đều, giảm thiểu sự tập trung ứng suất tại gốc bích.

• Nhược điểm: Chi phí chế tạo cao, tốn nhiều thời gian hàn và đòi hỏi thợ hàn có tay nghề cao.

• Ứng dụng: Là lựa chọn hàng đầu cho hệ thống áp suất cao, nhiệt độ âm sâu hoặc cực nóng, lưu chất nguy hiểm.

Slip On Flange (Mặt bích hàn trượt)

Thiết kế đường kính trong lớn hơn đường kính ngoài của ống một chút, giúp bích có thể trượt dễ dàng trên đoạn ống trước khi hàn cả mặt trong lẫn mặt ngoài.

• Ưu điểm: Dễ căn chỉnh vị trí khi lắp đặt, chi phí vật tư thấp hơn Weld Neck.

• Nhược điểm: Chịu lực mỏi kém hơn, không phù hợp cho các chu kỳ nhiệt độ thay đổi liên tục.

• Ứng dụng: Phổ biến trong các đường ống áp suất thấp đến trung bình (ví dụ: hệ thống nước, khí nén nhẹ).

Socket Weld Flange (Mặt bích hàn bọc đúc)

Ống được đút vào trong một phần gờ lồi (socket) của bích rồi tiến hành hàn một đường duy nhất ở phía ngoài.

• Ưu điểm: Không cần vát mép ống, lòng ống trơn láng không bị đọng lưu chất.

• Nhược điểm: Khe hở nhỏ giữa ống và bích dễ bị ăn mòn cục bộ do đọng hóa chất.

• Ứng dụng: Thường dùng cho đường ống kích thước nhỏ (NPS 2 trở xuống) nhưng yêu cầu áp suất cao.

Threaded Flange (Mặt bích ren)

Mặt bích kết nối với ống bằng bước ren tiêu chuẩn (NPT) mà không cần mối hàn.

• Ưu điểm: Lắp đặt cực nhanh, an toàn ở những khu vực cấm tia lửa hàn (như kho xăng dầu).

• Nhược điểm: Dễ rò rỉ nếu hệ thống bị rung lắc mạnh hoặc có sự chênh lệch nhiệt độ lớn.

• Ứng dụng: Thích hợp cho các đường ống nhỏ, áp suất thấp và môi trường không ăn mòn.

Blind Flange (Mặt bích mù)

Là một đĩa đặc không có lỗ ở tâm, dùng để bịt kín đầu ống hoặc các đầu van chờ.

• Ưu điểm: Chịu áp lực cơ học rất lớn tại điểm cuối đường ống, dễ dàng tháo ra để mở rộng hệ thống sau này.

• Nhược điểm: Tạo ra điểm dừng dòng chảy, có thể gây hiện tượng búa nước nếu không tính toán kỹ.

• Ứng dụng: Bịt đầu ống kiểm tra áp suất, các đường chờ bảo trì.

Lap Joint Flange (Mặt bích lỏng)

Gồm hai thành phần: một đoạn ống ngắn có gờ (Stub End) hàn vào ống và một vành bích lỏng xoay tự do bên ngoài.

• Ưu điểm: Vành bích có thể xoay tự do giúp việc căn chỉnh lỗ bulong cực kỳ nhanh chóng. Tiết kiệm chi phí vì vành bích bên ngoài có thể dùng vật liệu rẻ tiền (thép carbon) trong khi Stub End tiếp xúc lưu chất dùng vật liệu cao cấp (inox).

• Nhược điểm: Khả năng chịu áp lực và độ bền kéo cơ học không cao bằng Weld Neck.

• Ứng dụng: Hệ thống cần tháo rửa vệ sinh liên tục hoặc không gian lắp đặt chật hẹp.



Phân Loại Theo Kiểu Bề Mặt: RF, FF Và RTJ

Bên cạnh kiểu thân bích, hình dạng bề mặt tiếp xúc (Face Finish) của bích quyết định loại gioăng sử dụng và khả năng chịu áp.

• RF (Raised Face - Mặt lồi): Bề mặt xung quanh tâm bích được nâng cao hơn vùng rìa đặt bulong khoảng 1.6mm hoặc 6.4mm. Đây là kiểu bề mặt phổ biến nhất hiện nay, giúp tập trung lực siết vào vùng không gian nhỏ để tăng cường độ kín.

• FF (Flat Face - Mặt phẳng): Toàn bộ bề mặt bích nằm trên một mặt phẳng đồng nhất. Thường được đúc từ gang hoặc đồng, dùng cho các ứng dụng áp suất thấp để tránh hiện tượng nứt, vỡ bích khi siết quá lực.

• RTJ (Ring Type Joint - Rãnh vòng): Bề mặt bích được gia công một rãnh sâu hình elip hoặc hình lục giác. Khi siết bulong, một gioăng kim loại đặc (Ring Gasket) sẽ được ép chặt vào rãnh này.

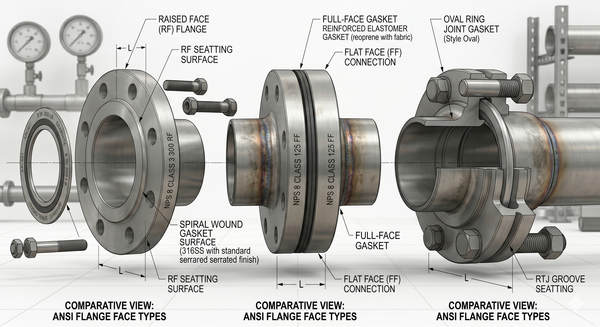

Bảng so sánh các kiểu bề mặt bích ANSI

Tại sao RTJ luôn là lựa chọn tối ưu trong ngành dầu khí?

Ở các giàn khoan hay hệ thống dẫn dầu thô, áp suất làm việc có thể lên tới hàng trăm bar kèm theo biến động địa chất, nhiệt độ. Cơ chế "kim loại ép kim loại" của bích RTJ biến chính áp suất dòng lưu chất thành lực đẩy phụ trợ, ép chặt gioăng vòng vào rãnh bích, triệt tiêu hoàn toàn nguy cơ xé gioăng hay rò rỉ hóa chất độc hại ra môi trường.

Thông Số Kỹ Thuật Trong ANSI Flange Connection

Khi thiết kế hoặc chọn mua thiết bị, kỹ sư bắt buộc phải nắm rõ hệ thống thông số kỹ thuật (flange dimensions) theo chuẩn ASME B16.5 để đảm bảo tính đồng bộ kỹ thuật.

• Pressure Class (Cấp áp suất): Tiêu chuẩn ANSI chia làm 7 cấp chính: pressure class 150, Class 300, Class 400, Class 600, Class 900, Class 1500 và Class 2500. Số Class càng cao chứng tỏ bích càng dày, đường kính vòng bulong càng lớn và khả năng chịu lực càng tốt.

• NPS Size (Kích thước ống danh định): Đo bằng inch (từ 1/2" đến 24").

• Bolt Hole & Bolt Circle: Số lượng lỗ bulong và đường kính đường tròn đi qua tâm các lỗ bulong. Thông số này phải khớp tuyệt đối thì mới xỏ được bulong qua hai mặt bích.

Một nguyên lý cốt lõi cần nhớ trong cơ khí lưu chất là mối quan hệ nghịch đảo giữa áp suất và nhiệt độ (Pressure-Temperature Rating).

Tại sao cùng một Class nhưng khi nhiệt độ tăng thì áp suất làm việc tối đa lại giảm?

Khi nhiệt độ của lưu chất tăng cao, mạng tinh thể của vật liệu làm bích (như thép carbon, inox) sẽ bị giãn nở, làm giảm độ cứng và giới hạn bền kéo của kim loại. Do đó, một mặt bích Class 300 có thể chịu được áp suất 51 bar ở nhiệt độ thường (38 độ C), nhưng nếu nhiệt độ hệ thống vọt lên 400 độ C, áp suất an toàn tối đa cho phép có thể tụt xuống chỉ còn dưới 25 bar.

So Sánh ANSI Flange Connection Với DIN Và JIS

Trên thị trường thiết bị công nghiệp Việt Nam hiện nay, bạn sẽ bắt gặp ba hệ tiêu chuẩn mặt bích lớn song hành: ANSI (Mỹ), DIN (Đức/Châu Âu) và JIS (Nhật Bản).

Bảng so sánh các hệ tiêu chuẩn mặt bích

Cảnh báo kỹ thuật: Tuyệt đối không nên và không thể lắp lẫn một mặt bích tiêu chuẩn ANSI với một mặt bích tiêu chuẩn DIN hoặc JIS. Cho dù chúng có cùng kích thước ống danh định (ví dụ: bích ANSI 2 inch và bích DIN DN50), thì đường kính ngoài, độ dày bích, số lượng lỗ bulong và đặc biệt là đường kính vòng tim bulong (bolt circle) hoàn toàn lệch nhau. Việc cố tình mài rộng lỗ để ép chúng khớp nhau sẽ phá hủy kết cấu chịu lực, dẫn đến phá hủy mối nối và gây tai nạn nghiêm trọng khi test áp.

ANSI Flange Connection Được Dùng Trong Những Hệ Thống Nào?

Nhờ tính chuẩn hóa cao và dải chịu áp rộng, kiểu kết nối này xuất hiện tại hầu hết các hạng mục công nghiệp nặng:

• Hệ thống hơi nóng (Steam): Các lò hơi công nghiệp, đường ống dẫn hơi bão hòa nhiệt độ cao yêu cầu bích Weld Neck Class 300 trở lên để chống chịu sự giãn nở nhiệt liên tục.

• Hệ thống dầu khí và hóa chất: Từ các đường ống dẫn dầu thô, khí tự nhiên hóa lỏng (LNG) cho đến các bồn chứa axit, mặt bích ANSI bằng vật liệu thép hợp kim đặc biệt giữ vai trò ngăn chặn thảm họa rò rỉ hóa chất.

• Hệ thống HVAC và Trạm bơm nước: Sử dụng bích Slip On Class 150 để kết nối các trục bơm lớn, tháp giải nhiệt, giúp việc tháo lắp bảo dưỡng định kỳ các cánh bơm diễn ra nhanh chóng chỉ trong vài giờ đồng hồ.

Những Sai Lầm Thường Gặp Khi Lắp ANSI Flange Connection

Hơn 80% các sự cố rò rỉ (leakage) tại vị trí mặt bích không xuất phát từ lỗi nhà sản xuất, mà đến từ các sai sót trong quá trình thi công, lắp đặt:

• Siết bulong không đều lực: Việc siết chặt một bên bulong trước sẽ làm bích bị bập bênh, nén lệch gioăng, tạo ra khe hở đối diện gây rò rỉ tức thì khi tăng áp.

• Chọn sai vật liệu Gasket: Sử dụng gioăng cao su thường cho đường ống hóa chất ăn mòn hoặc đường hơi nóng sẽ làm gioăng bị mủn, chảy xệ sau vài ngày vận hành.

• Dùng sai Pressure Class: Lắp đặt mặt bích Class 150 vào hệ thống có áp suất thiết kế vượt quá 20 bar (vốn yêu cầu Class 300) làm bích bị biến dạng, cong vênh.

• Không vệ sinh bề mặt sealing: Để lại các vết rỉ sét, cặn bám hoặc vết xước sâu trên bề mặt bích trước khi đặt gioăng làm giảm đáng kể hiệu quả làm kín.

Hướng Dẫn Cách Chọn Flange Connection ANSI Phù Hợp

Để chọn mua hoặc thiết kế chính xác mặt bích ANSI, tránh lãng phí chi phí vật tư hoặc chọn nhầm loại không an toàn, bạn hãy áp dụng quy trình 5 bước chuẩn hóa sau:

• Bước 1: Xác định áp suất vận hành: Tính toán áp suất tối đa của dòng lưu chất để chọn đúng Class (Class 150, 300, 600...).

• Bước 2: Xác định nhiệt độ môi trường và lưu chất: Đối chiếu bảng thuộc tính áp suất - nhiệt độ (Pressure-Temperature Ratings) trong ASME B16.5 để xem vật liệu bích có bị giảm tải dưới nhiệt độ đó hay không.

• Bước 3: Lựa chọn vật liệu phù hợp: * Carbon Steel (Thép carbon A105): Dùng cho nước, dầu, khí thông thường, nhiệt độ trung bình.

  • Stainless Steel (Inox 304, 316): Dùng cho hóa chất ăn mòn, thực phẩm, môi trường đòi hỏi độ sạch cao.

  • Alloy Steel: Dùng cho các ứng dụng nhiệt độ cực cao hoặc cực thấp.

• Bước 4: Chọn kiểu bề mặt bích (Flange Face): Lựa chọn FF cho hệ thống chịu áp thấp/thiết bị bằng gang; chọn RF cho ứng dụng thông dụng; chọn RTJ cho môi trường áp suất cực cao.

• Bước 5: Đối chiếu kích thước hình học: Tra bảng catalog tiêu chuẩn để chốt các thông số về độ dày bích, số lỗ bulong, kích thước ren bulong đi kèm.



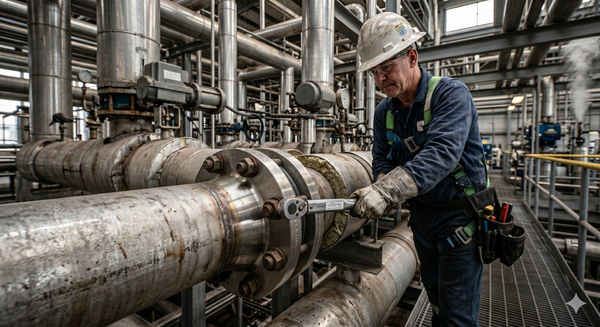

Quy Trình Lắp Đặt ANSI Flange Connection Đúng Kỹ Thuật

Lắp đặt mặt bích đòi hỏi tính kỷ luật cơ khí cao. Hãy tuân thủ nghiêm ngặt quy trình các bước dưới đây:

1. Vệ sinh và kiểm tra: Làm sạch bề mặt bích bằng bàn chải sắt nhẹ nhàng. Đảm bảo không có vết xước hướng tâm sâu trên bề mặt lồi (RF).

2. Căn chỉnh tâm: Đảm bảo hai đầu ống đồng tâm hoàn toàn trước khi siết. Không dùng lực của bulong để cưỡng ép hai mặt bích lệch sát lại với nhau.

3. Đặt gioăng: Đặt gioăng làm kín vào chính giữa tâm bích. Tuyệt đối không dùng hai gioăng chồng lên nhau cho một mối nối.

4. Siết bulong theo hình sao (Star Pattern): Đây là nguyên tắc bắt buộc. Bạn không siết vòng tròn liền kề mà siết theo cặp đối diện nhau (Ví dụ với bích 4 lỗ: siết lỗ 1 -> lỗ 3 -> lỗ 2 -> lỗ 4).

5. Gia tăng lực siết theo các công đoạn (Torque Sequence): * Lượt 1: Siết bằng tay hoặc cờ-lê lực ở mức 30% lực đích.

   • Lượt 2: Tăng lên 60% lực định mức.

   • Lượt 3: Siết đạt 100% lực quy định (bolt torque).

   • Lượt cuối: Đi một vòng liên tiếp theo chiều kim đồng hồ để kiểm tra lại sự đồng đều của tất cả bulong.

Câu Hỏi Thường Gặp Về Flange Connection ANSI

1. ANSI flange connection khác ASME flange thế nào?

Về mặt ứng dụng thực tế hiện nay, hai khái niệm này là một. Ban đầu tiêu chuẩn do ANSI đưa ra, sau đó tổ chức ASME chịu trách nhiệm phát triển sâu và xuất bản thành tập tài liệu kỹ thuật ASME B16.5. Do đó, ghi bích ANSI Class 150 hay ASME Class 150 đều chỉ chung một phom kích thước.

2. Mặt bích Class 150 chịu được bao nhiêu áp lực?

Nhiều người lầm tưởng Class 150 chịu tối đa 150 psi. Thực tế, ở nhiệt độ thường (khoảng 38 độ C), mặt bích thép carbon Class 150 có thể chịu được áp suất tối đa lên tới 285 psi (khoảng 19.6 bar). Khi nhiệt độ tăng lên, khả năng chịu áp mới giảm dần.

3. Giữa bề mặt RF và RTJ, loại nào làm kín tốt hơn?

Mặt bích RTJ cho độ kín khít tốt hơn và chịu được áp lực cao hơn hẳn so với RF. Tuy nhiên, RTJ đòi hỏi chi phí gia công bích và giá thành gioăng vòng kim loại đắt hơn rất nhiều, đồng thời yêu cầu độ chính xác lắp đặt cao.

4. Có cách nào để kết nối tạm thời bích ANSI với bích DIN không?

Không thể kết nối trực tiếp bằng bulong thông thường. Giải pháp duy nhất và đúng kỹ thuật là sử dụng một đoạn ống chuyển đổi (đoạn ống nối phụ), một đầu hàn mặt bích ANSI, đầu còn lại hàn mặt bích DIN để làm cầu nối trung gian giữa hai hệ thống.

Tổng Kết Về ANSI Flange Connection

Tóm lại, flange connection ANSI là một giải pháp kỹ thuật có độ kín khít vượt trội, khả năng chịu áp lực cao và tính tiêu chuẩn hóa toàn cầu cực kỳ nghiêm ngặt. Việc thấu hiểu từ cấu tạo, nguyên lý hoạt động cho đến cách phân biệt các Class, các kiểu bề mặt bích (RF, FF, RTJ) là yếu tố quyết định để xây dựng một hệ thống đường ống công nghiệp vận hành an toàn, bền bỉ. Việc lựa chọn sai tiêu chuẩn mặt bích hoặc lắp đặt không đúng kỹ thuật không chỉ gây ra hiện tượng rò rỉ lưu chất mà còn dẫn đến nguy cơ dừng máy phát sinh chi phí sửa chữa cực kỳ tốn kém.
