Cẩm Nang Toàn Tập Về Flange DN20: Tiêu Chuẩn, Kích Thước Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Flange DN20 dùng khi nào? Vì sao chọn sai rất dễ rò rỉ

Hãy tưởng tượng bạn đang thi công một đường ống dẫn, mọi thứ đã sẵn sàng nhưng đến lúc ghép nối thì phát hiện mặt bích mới mua bị lệch lỗ bulong. Tồi tệ hơn, hệ thống vừa vận hành đã rò rỉ áp lực chỉ vì chọn sai tiêu chuẩn mặt bích. Đây là tình huống "dở khóc dở cười" rất thường gặp trên các công trường khi các kỹ sư hoặc bộ phận thu mua đánh giá thấp sự phức tạp của mặt bích.

Thực tế, flange DN20 (hay mặt bích DN20) tưởng chừng là một vật tư cơ khí đơn giản nhưng lại bao hàm rất nhiều hệ tiêu chuẩn quốc tế khác nhau. Việc chọn sai không chỉ khiến bạn không thể lắp ráp, mà còn tiềm ẩn nguy cơ nổ vỡ mấu nối khi hệ thống vận hành ở áp suất cao.

Bài viết chuyên sâu này sẽ giúp bạn hiểu tường tận mọi ngóc ngách về cấu tạo, thông số kỹ thuật và cách chọn flange DN20 chuẩn xác nhất cho từng hệ thống. Từ đó, loại bỏ hoàn toàn rủi ro rò rỉ và tối ưu chi phí vật tư cho doanh nghiệp.

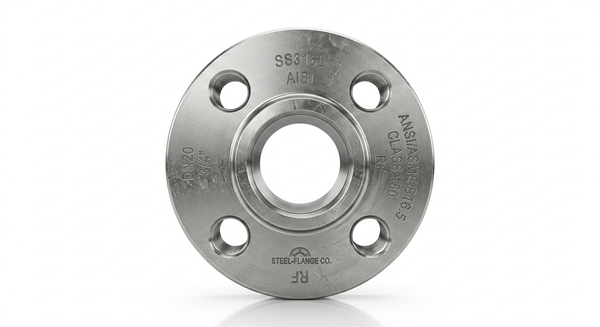

Flange DN20 là gì? DN20 tương đương bao nhiêu mm?

Flange DN20 là gì? Nói một cách ngắn gọn, flange DN20 là loại mặt bích cơ khí được thiết kế chuyên dụng để kết nối các đường ống, van công nghiệp hoặc thiết bị có đường kính danh định là DN20.

DN (Diameter Nominal) là tiêu chuẩn kích thước ống của Châu Âu, thể hiện đường kính danh nghĩa bên trong của ống. Tuy nhiên, thông số này không phải là kích thước đo lường chính xác đến từng milimet, mà là một quy ước để dễ dàng đồng bộ các phụ kiện.

Để dễ hình dung trong thực tế thi công, kích thước flange DN20 thường được quy đổi như sau:

• Hệ Inch: Tương đương 3/4 inch (ký hiệu: 3/4").

• Đường kính ngoài thực tế (OD): Khoảng 26.7mm - 27.2mm (tùy thuộc vào tiêu chuẩn độ dày của từng loại ống thép hay ống nhựa).

Vai trò cốt lõi: Mặt bích đóng vai trò như một "trạm trung chuyển" an toàn. Thay vì hàn chết các đường ống lại với nhau, việc sử dụng mặt bích giúp người thi công dễ dàng tháo lắp, bảo trì, kiểm tra hoặc thay thế các thiết bị (như van bi, van bướm, y lọc)

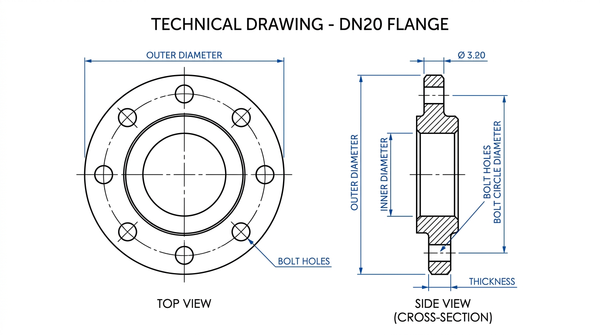

Cấu tạo và nguyên lý hoạt động của mặt bích DN20

Một bộ flange DN20 hoàn chỉnh không chỉ có một tấm thép đục lỗ. Để đảm bảo khả năng chịu áp lực, nó được cấu thành từ các bộ phận kỹ thuật chính:

• Thân bích: Phần đĩa kim loại chính, chịu lực ép trực tiếp từ dòng lưu chất.

• Lỗ bulong (Bolt holes): Thường có 4 lỗ đối với kích cỡ DN20, được phân bổ đều trên vòng tròn tâm lỗ (PCD) để tạo lực siết đồng đều.

• Bề mặt làm kín (Mặt Face): Quyết định độ kín của hệ thống. Phổ biến nhất là mặt nâng (RF - Raised Face) giúp tập trung lực ép vào gioăng, và mặt phẳng (FF - Flat Face) dùng cho các bích phi kim loại hoặc áp lực thấp.

Nguyên lý hoạt động: Mặt bích hoạt động dựa trên cơ chế nén ép cơ học. Khi hai mặt bích được ghép lại với nhau, các bulong sẽ được siết chặt, tạo ra lực ép khổng lồ lên phần gioăng làm kín (Gasket) nằm ở giữa.

Vì sao bắt buộc phải có gioăng? Bề mặt kim loại dù được gia công nhẵn đến đâu vẫn có những khe hở vi mô. Gioăng (cao su, PTFE hoặc graphite) có tính đàn hồi sẽ lấp đầy các khe hở này khi bị ép chặt. Nếu không có gioăng, áp lực của lưu chất bên trong chắc chắn sẽ xé toạc các rãnh hở li ti và gây rò rỉ ngay lập tức.

Các loại flange DN20 phổ biến hiện nay

Tùy vào yêu cầu chịu lực và phương pháp thi công, flange DN20 được chia thành 4 thiết kế cơ bản. Hiểu rõ ưu nhược điểm của từng loại là chìa khóa để tối ưu ngân sách và độ an toàn.

• Flange hàn cổ (Weld Neck): Có phần cổ dài thon dần để hàn đối đầu với ống. Cấu trúc này giúp giảm ứng suất tại chân mặt bích, phân bổ lực đều. Thích hợp cho môi trường áp lực cực cao, nhiệt độ khắc nghiệt. Nhược điểm: Giá thành cao, thi công đòi hỏi thợ hàn tay nghề cứng.

• Flange hàn trượt (Slip-on): Đường kính trong của bích lớn hơn ống một chút để luồn ống vào trong và hàn cả mặt trong lẫn mặt ngoài. Ưu điểm: Dễ căn chỉnh lỗ bulong, giá rẻ hơn Weld Neck. Thường dùng trong hệ thống áp lực thấp đến trung bình.

• Flange ren (Threaded): Bên trong lỗ bích có tiện ren để vặn trực tiếp vào đầu ống có ren ngoài. Ưu điểm: Không cần hàn, lắp đặt cực nhanh, không gây tia lửa điện (phù hợp môi trường dễ cháy nổ). * Flange mù (Blind Flange): Là mặt bích đặc, không có lỗ ở giữa. Dùng để bịt kín đoạn cuối của đường ống, tiện lợi cho việc chờ kết nối hoặc xả đáy hệ thống sau này.

Bảng So Sánh Nhanh:

Kích thước flange DN20 theo các tiêu chuẩn (JIS, DIN, ANSI)

Mỗi khu vực trên thế giới áp dụng một hệ tiêu chuẩn riêng. Mua sai tiêu chuẩn đồng nghĩa với việc vứt bỏ vật tư vì khoảng cách tâm lỗ bulong sẽ không khớp nhau. Dưới đây là phân tích kỹ thuật cho kích cỡ DN20:

1. Tiêu chuẩn JIS 10K (Nhật Bản - Châu Á):

Rất phổ biến tại thị trường Việt Nam.

• Đường kính ngoài (OD): 100 mm

• Khoảng cách tâm lỗ (PCD): 75 mm

• Số lỗ bulong: 4 lỗ (Đường kính lỗ 15mm, dùng bulong M12).

2. Tiêu chuẩn DIN PN16 (Đức - Châu Âu):

Thường gặp trong các dự án có vốn đầu tư Châu Âu hoặc hệ thống cấp thoát nước chuẩn quốc tế.

• Đường kính ngoài (OD): 105 mm

• Khoảng cách tâm lỗ (PCD): 75 mm

• Số lỗ bulong: 4 lỗ (Đường kính lỗ 14mm, dùng bulong M12).

3. Tiêu chuẩn ANSI Class 150 (Mỹ - Dầu khí):

Đặc trưng trong ngành lọc hóa dầu, năng lượng.

• Đường kính ngoài (OD): 98.6 mm (3.88 inch)

• Khoảng cách tâm lỗ (PCD): 69.9 mm (2.75 inch)

• Số lỗ bulong: 4 lỗ (Đường kính lỗ 15.7mm, dùng bulong 1/2").

Tuyệt đối không lắp chéo tiêu chuẩn. Dù mắt thường nhìn có vẻ giống nhau, nhưng khoảng cách tâm lỗ (PCD) của ANSI hoàn toàn lệch so với JIS/DIN. Việc cố tình "độ chế" khoan lại lỗ sẽ phá vỡ kết cấu chịu lực của bích, gây nứt vỡ khi vận hành.

Vật liệu flange DN20 – chọn inox, thép hay nhựa?

Vật liệu quyết định tuổi thọ của hệ thống. Chọn thừa mác vật liệu gây lãng phí ngân sách, chọn thiếu sẽ dẫn đến ăn mòn phá hủy đường ống.

• Inox 304 / 316 (Thép không gỉ):

  • Đặc tính: Chống ăn mòn tuyệt vời, chịu nhiệt tốt, bề mặt sáng bóng đảm bảo vệ sinh. Inox 316 có chứa Molybdenum giúp kháng hóa chất clorua tốt hơn 304.

  • Ứng dụng: Bắt buộc dùng trong hệ thống vi sinh thực phẩm, dược phẩm, nước RO, hoặc môi trường hóa chất ăn mòn.

  • Đánh giá: Chi phí cao nhất nhưng vòng đời dài nhất. [chèn link: phụ kiện inox 304/316]

• Thép Carbon (Thép đen, thép mạ kẽm):

  • Đặc tính: Chịu áp lực, chịu va đập cực tốt. Tuy nhiên, dễ bị rỉ sét nếu không được mạ kẽm hoặc sơn phủ bảo vệ.

  • Ứng dụng: Chuyên dụng cho hệ thống bơm nước sạch, PCCC, khí nén, dầu khí.

  • Đánh giá: Hiệu năng trên giá thành cực kỳ tốt cho môi trường không ăn mòn.

• Nhựa (PVC, UPVC, CPVC):

  • Đặc tính: Nhẹ, không bị rỉ sét, chịu được một số axit loãng nhưng chịu nhiệt độ và áp lực kém (thường dưới 60°C, PN10).

  • Ứng dụng: Trạm xử lý nước thải, hồ bơi, tưới tiêu nông nghiệp.

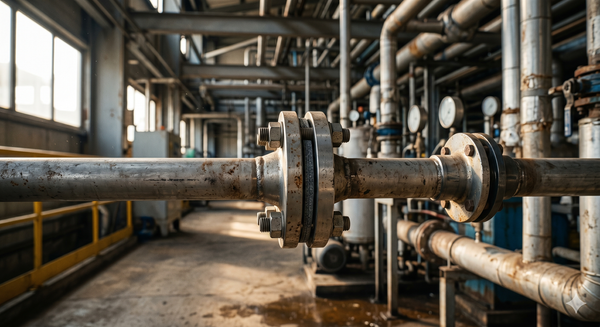

Flange DN20 dùng trong những hệ thống nào?

Kích cỡ 3/4" (DN20) thuộc nhóm đường ống nhỏ, do đó chúng được ứng dụng chuyên biệt tại các điểm nhánh, đường ống cấp phu, hoặc kết nối thiết bị đo lường:

• Hệ thống cấp thoát nước & PCCC: Dùng để kết nối các van bi gạt tay, van một chiều DN20 vào mạng lưới ống nhánh cấp nước sinh hoạt hoặc hệ thống phun Sprinkler.

• Ngành năng lượng & Dầu khí: Sử dụng bích Weld Neck hoặc ren áp lực cao để đấu nối các cụm van xả khí, hệ thống lấy mẫu kiểm tra lưu chất trong các nhà máy lọc hóa dầu.

• Hệ thống Lò hơi (Boiler) & Khí nén: Lắp đặt tại các đường ống bypass, đường xả ngưng bẫy hơi, nơi yêu cầu chịu nhiệt độ và áp suất khắt khe.

• Thực phẩm & Y tế: Mặt bích vi sinh DN20 (thường là chuẩn kẹp Clamp hoặc bích inox 316) kết nối dây chuyền chiết rót, đảm bảo không có góc khuất tích tụ vi khuẩn.

Sai lầm phổ biến khi chọn flange DN20

Dù là kỹ sư lâu năm, đôi khi bạn vẫn có thể mắc phải những sai lầm kinh điển dưới đây khiến dự án bị đình trệ:

• Nhầm lẫn DN với OD (Đường kính ngoài): Đặt mua bích "phi 20" (OD 20mm) trong khi thực chất hệ thống là DN20 (OD ~27mm). Lỗi này khiến bạn không thể nhét ống vào bích.

• "Râu ông nọ cắm cằm bà kia" về tiêu chuẩn: Mua van tiêu chuẩn JIS 10K nhưng lại mua bích thép hàn DIN PN16. Kết quả là lệch lỗ bulong, không thể siết ốc.

• Bỏ qua định mức áp lực (Class / PN): Chọn bích JIS 5K (chịu 5 bar) lắp cho hệ thống bơm áp cao 10 bar. Bích sẽ bị cong vênh móp méo ngay khi bơm chạy thử.

• Dùng sai vật liệu gioăng: Hệ thống dẫn dầu nóng nhưng lại dùng gioăng cao su NBR thường (chỉ chịu tối đa 80-100°C). Gioăng sẽ bị chảy nhão, mất tác dụng làm kín.

Cách chọn flange DN20 chuẩn kỹ thuật

Để chắc chắn 100% không mua sai vật tư, hãy áp dụng nhanh checklist 5 bước sau đây trước khi yêu cầu báo giá:

• 1. Xác định chính xác tiêu chuẩn hệ thống: Kiểm tra mặt bích trên thiết bị (van, bơm) đang chờ kết nối là chuẩn gì? (JIS 10K, BS PN16, ANSI 150...).

• 2. Kiểm tra áp lực làm việc (PN, Class): Áp suất tối đa của đường ống là bao nhiêu? Luôn chọn bích có chuẩn áp lực bằng hoặc cao hơn áp suất thiết kế của hệ thống.

• 3. Chọn vật liệu phù hợp môi trường: Nước thường dùng thép/gang; Hóa chất/Thực phẩm dùng Inox 304/316; Nước thải hóa chất nhẹ dùng nhựa PVC/UPVC.

• 4. Đo kích thước thực tế đường ống: Xác định độ dày (đối với ống thép chuẩn SCH) và đường kính ngoài (OD) của ống để chọn bích hàn trượt hay hàn cổ cho vừa vặn.

• 5. Chọn đúng loại thiết kế bích: Cần tháo lắp thường xuyên hay hàn chết? Cần kết nối ở giữa đoạn hay bịt mù ở cuối đường ống?

Hướng dẫn lắp đặt flange DN20 đúng kỹ thuật

Có vật tư chuẩn là chưa đủ, kỹ thuật lắp ghép quyết định 50% độ bền của mấu nối. Hãy tuân thủ quy trình cơ bản sau:

1. Làm sạch bề mặt: Dùng cước thép đánh bay rỉ sét, bụi bẩn, ba vớ hàn trên bề mặt làm kín (mặt Face) của cả hai mặt bích.

2. Định tâm và đặt gioăng: Đặt gioăng làm kín vào chính giữa vòng tròn bề mặt. Chú ý không để gioăng bị lệch tì lên lỗ bulong.

3. Siết bulong theo "Hình sao": Đây là nguyên tắc sống còn. Không siết chặt từng con ốc theo vòng tròn. Hãy vặn gá tất cả các ốc vào lỗ, sau đó siết lực từ từ theo cặp đối xứng (chéo góc nhau) để hai mặt bích ép sát vào nhau một cách song song, không bị vênh.

4. Kiểm tra áp lực (Test rò rỉ): Bơm nước hoặc khí nén ở áp suất thấp để kiểm tra. Nếu phát hiện xì, từ từ siết đều thêm lực tại vị trí đối xứng.

Câu hỏi thường gặp về flange DN20 (FAQ)

DN20 là bao nhiêu inch?

Flange DN20 tương đương với hệ kích thước 3/4 inch, đường kính ngoài (OD) của ống nối dao động khoảng 27mm.

Flange DN20 có dùng chung tiêu chuẩn được không?

Tuyệt đối không. Các hệ tiêu chuẩn như JIS, DIN, ANSI có khoảng cách tâm lỗ bulong (PCD) khác nhau hoàn toàn, không thể lắp ráp chéo.

Nên chọn bích inox 304 hay 316?

Inox 304 phù hợp cho nước sạch, thực phẩm cơ bản. Nếu môi trường có hóa chất mạnh, tính axit cao hoặc nước biển (clorua), bắt buộc phải nâng cấp lên Inox 316.

Giá flange DN20 bao nhiêu tiền?

Mức giá phụ thuộc hoàn toàn vào vật liệu (nhựa, thép, inox), độ dày và tiêu chuẩn áp lực. Bích thép mạ kẽm sẽ rẻ hơn bích inox 316 từ 3-4 lần.

Lắp mặt bích có bắt buộc cần gioăng không?

Có. Gioăng (Gasket) là vật tư bắt buộc phải có ở giữa 2 mặt bích để điền đầy các khe hở cơ khí, ngăn chặn rò rỉ lưu chất tuyệt đối.

Tổng kết & tư vấn chọn flange DN20

Việc hiểu đúng và chọn đúng flange DN20 không chỉ giúp quá trình thi công diễn ra trơn tru, mà còn là lá chắn bảo vệ an toàn cho toàn bộ hệ thống áp lực của bạn. Hãy luôn ghi nhớ: Tiêu chuẩn kết nối và thông số áp lực là hai yếu tố tiên quyết không thể thỏa hiệp. Đừng vì tiết kiệm chi phí vật tư nhỏ mà gánh chịu rủi ro bảo trì khổng lồ về sau.
