Mặt bích Flange DN50 PN40: Giải pháp chống rò rỉ tối ưu cho hệ thống áp lực cao

Vì sao chọn sai flange DN50 PN40 dễ gây sự cố áp lực?

Trong kỹ thuật đường ống, việc lựa chọn phụ kiện sai cấp áp suất là một trong những nguyên nhân hàng đầu dẫn đến các tai nạn công nghiệp nghiêm trọng. Một tình huống thực tế rất phổ biến tại các nhà máy là kỹ thuật viên sử dụng nhầm flange DN50 cấp áp PN16 cho một đường ống áp lực cao yêu cầu tiêu chuẩn flange PN40. Do độ dày không đủ chịu tải, mặt bích DN50 PN40 bị biến dạng dưới áp lực lớn, dẫn đến hiện tượng rò rỉ nghiêm trọng tại vị trí bu lông và phá hủy hoàn toàn lớp gioăng mặt bích.

Hậu quả của sự cố này vô cùng nặng nề: hệ thống lập tức bị mất áp, làm gián đoạn toàn bộ dây chuyền sản xuất. Đặc biệt, nếu lưu chất trong ống là flange hơi nóng hoặc dầu áp lực, nguy cơ cháy nổ và tai nạn lao động cho kỹ sư vận hành là rất lớn. Chi phí sửa chữa, thay thế thiết bị và bù đắp thời gian dừng máy có thể lên tới hàng trăm triệu đồng.

DN50 là kích cỡ đường ống cực kỳ phổ biến trong công nghiệp, và cấp áp PN40 thường được đo ni đóng giày cho các phân khúc áp lực cao. Việc hiểu rõ kỹ thuật về dòng sản phẩm này là bắt buộc để bảo vệ an toàn cho toàn bộ công trình của bạn.

Flange DN50 PN40 là gì?

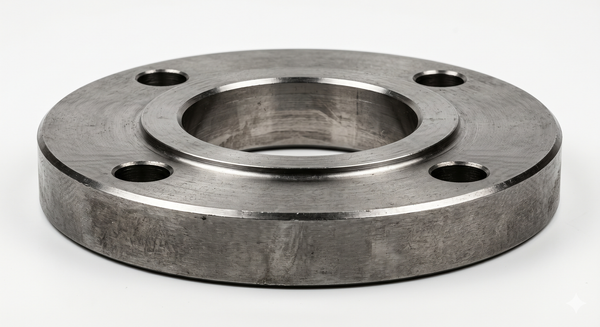

Flange DN50 PN40 (hay mặt bích DN50 PN40) là loại flange công nghiệp có kích thước đường kính danh nghĩa là 50mm (tương đương với đường kính ống ngoài xấp xỉ 60.3mm hoặc hệ inch là ~2 inch), được thiết kế để làm việc an toàn ở mức áp suất tối đa là 40 bar (tương đương $4.0 \text{ MPa}$ hoặc khoảng $40.79 \text{ kgf/cm}^2$) trong điều kiện nhiệt độ tiêu chuẩn.

Loại mặt bích này đóng vai trò là giải pháp liên kết cơ khí tối ưu giữa các đoạn ống với nhau, hoặc giữa ống với các thiết bị ngoại vi như van công nghiệp, máy bơm, và các bình bồn áp lực. Nhờ khả năng tháo lắp linh hoạt bằng hệ thống bu lông flange, sản phẩm giúp quá trình bảo trì, vệ sinh hệ thống định kỳ diễn ra nhanh chóng mà không cần cắt cắt, đục đẽo đường ống. Đối với các kỹ sư cơ khí, đây là phụ kiện đường ống công nghiệp cốt lõi cho mọi phân khúc dòng chảy áp suất lớn.

Nguyên lý làm kín của flange DN50 PN40 hoạt động như thế nào?

Cấu túc hệ thống làm kín của một kết nối mặt bích bao gồm 4 thành phần không thể tách rời: thân flange, hệ thống bu lông flange, gioăng mặt bích (gasket), và bề mặt làm kín (sealing face).

Nguyên lý làm kín dựa trên hiện tượng biến dạng dẻo của vật liệu chèn. Khi tiến hành siết lực bu lông theo đúng dải mô-men xoắn tiêu chuẩn, lực ép dọc trục cực lớn sẽ truyền qua bề mặt flange và nén chặt lớp gioăng vào giữa. Lớp gioăng này sẽ biến dạng, điền đầy vào các vết xước vi mô trên bề mặt kim loại, tạo thành một vách ngăn tuyệt đối ngăn lưu chất rò rỉ ra ngoài.

Vì sao hệ PN40 lại cần kết cấu flange dày hơn hẳn so với hệ PN16? Khi áp lực lưu chất bên trong đạt tới 40 bar, nó tạo ra một lực đẩy thủy lực nội tại rất lớn muốn tách hai mặt bích ra xa nhau, đồng thời sinh ra mô-men uốn cong phần vành bích. Nếu sử dụng độ dày của lớp PN16, mặt bích sẽ bị vênh, làm giảm lực nén lên gioăng ở chu vi ngoài, gây nổ gioăng tức thì. Mặt bích áp lực cao PN40 sở hữu vành bích dày hơn đáng kể để triệt tiêu hoàn toàn hiện tượng uốn này.

Do đó, vai trò của gioăng chịu áp (như gioăng kim loại chì Spirometallic hoặc gioăng cao râu RTJ) là yếu tố sống còn để duy trì độ kín, đảm bảo hệ thống không bị xì hở trước các xung lực và sự giãn nở nhiệt liên tục.

Các loại flange DN50 PN40 phổ biến hiện nay

Để tối ưu hóa hiệu năng cho từng loại lưu chất và kiến trúc đường ống khác nhau, mặt bích DN50 PN40 được phân hóa sâu sắc theo vật liệu, kiểu kết nối và hệ tiêu chuẩn:

Theo vật liệu chế tạo

• Flange thép carbon: Thường sử dụng mác thép ASTM A105. Đây là lựa chọn quốc dân cho hệ thống dầu khí, hơi nước bão hòa nhờ khả năng chịu lực nén cực tốt và chi phí hợp lý.

• Flange inox 304: Có khả năng chống ăn mòn hóa học ở mức độ trung bình, thích hợp cho hệ thống xử lý nước thải công nghiệp và công nghệ thực phẩm tầm trung.

• Flange inox 316: Khuyên dùng cho môi trường hóa chất đậm đặc, axit, hoặc môi trường biển nhờ bổ sung thành phần Molybdenum chống rỗ bề mặt tối đa.

• Flange thép mạ kẽm: Thép carbon được nhúng kẽm nóng để chống oxy hóa trong khí quyển, phù hợp cho hệ thống phòng cháy chữa cháy áp lực cao.

Theo kiểu kết nối kỹ thuật

• Weld Neck Flange (Mặt bích cổ hàn): Có phần cổ dài được vát mép để hàn đối đầu trực tiếp vào ống. Cấu trúc này giúp chuyển trọng tải từ mặt bích sang đường ống, giảm thiểu sự tập trung ứng suất ở gốc bích, chuyên trị cho hệ siêu áp lực và nhiệt độ biến thiên liên tục.

• Slip On Flange (Mặt bích hàn trượt): Ống được lồng vào bên trong lòng bích và hàn cả mặt trong lẫn mặt ngoài. Dễ thi công, căn chỉnh nhưng khả năng chịu mỏi thấp hơn Weld Neck.

• Blind Flange (Mặt bích mù): Không có lỗ ở tâm, dùng để bịt kín đầu ống hoặc các cổng chờ, chịu áp lực thủy tĩnh rất lớn tại điểm chặn cuối.

• Socket Weld Flange (Hàn bọc van): Ống được đưa vào lỗ khấc của bích và hàn một đường chứa fillet phía ngoài, thường dùng cho các size ống nhỏ chịu áp cao.

Theo hệ tiêu chuẩn kỹ thuật quốc tế

• DIN PN40: Tiêu chuẩn Đức, kiểm soát nghiêm ngặt về độ dày thanh bích và hình học bề mặt.

• BS PN40: Tiêu chuẩn Anh Quốc, độ tương thích cơ khí cao với các thiết bị châu Âu cũ.

• ANSI Flange Class tương đương: Đối với áp lực 40 bar ($~580 \text{ psi}$), hệ ANSI thường dùng Class 300 để thay thế tương đương trong các bản vẽ kỹ thuật Mỹ.

Thông số kỹ thuật flange DN50 PN40 cần biết

Khi chọn lựa hoặc thiết kế hệ thống có sử dụng flange dn50 pn40, việc nắm lòng các kích thước hình học cốt lõi giúp tránh việc mua sai chủng loại không thể lắp ráp. Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của dòng mặt bích này theo tiêu chuẩn DIN/EN:

Sự khác biệt cốt lõi giữa PN40 và PN16:

Mặc dù cả hai loại đều dành cho kích cỡ flange dn50 (đều có đường kính ngoài là 165mm và dùng 4 lỗ bu lông), nhưng mặt bích DN50 PN40 có độ dày vành bích (b) lớn hơn hẳn (20-22mm so với 18mm của PN16). Đồng thời, đường kính của lỗ bu lông trên mặt bích PN40 được thiết kế lớn hơn để chịu được lực siết căng cao hơn, giúp chống lại xu hướng kéo giãn bu lông khi hệ thống vận hành ở áp suất đỉnh.

So sánh flange DN50 PN40 với PN16 và PN25

Để có cái nhìn tổng quan nhất giúp tối ưu hóa chi phí vật tư cho dự án, hãy cùng làm một phép so sánh kỹ thuật trực diện:

Khi nào bắt buộc phải dùng cấp áp PN40? Bạn không thể dùng cảm tính để chọn mặt bích. Khi áp suất làm việc liên tục của hệ thống vượt quá ngưỡng 25 bar, hoặc khi nhiệt độ lưu chất tăng cao làm suy giảm cơ tính của kim loại (ví dụ thép carbon ở $300^\circ\text{C}$ lực chịu tải sẽ giảm đi một nửa), việc sử dụng cấp áp PN40 là bắt buộc để đảm bảo hệ số an toàn (Safety Factor) cho công trình.

Flange DN50 PN40 được dùng trong hệ thống nào?

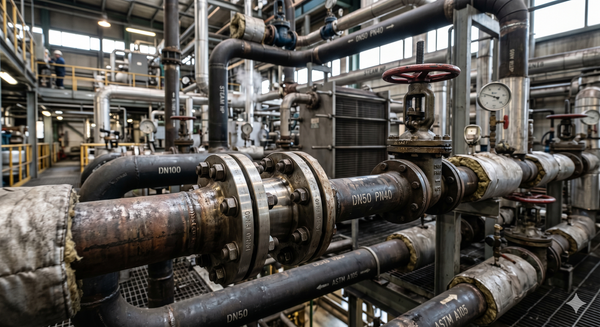

Nhờ đặc tính cơ học vượt trội, dòng mặt bích DN50 cấp áp 40 bar xuất hiện dày đặc trong các module công nghiệp nặng yêu cầu độ an toàn cháy nổ cao:

• Hệ thống lò hơi và Boiler công nghiệp: Đường dẫn hơi nước bão hòa, hơi quá nhiệt từ bồn áp lực đến các thiết bị turbine đòi hỏi khả năng chịu nhiệt và áp suất nén liên tục.

• Nhà máy lọc hóa dầu và khí hóa lỏng (LPG/CNG): Lưu chất là các hydrocacbon dễ cháy, hoạt động ở đường ống áp lực cao, chỉ một tia rò rỉ nhỏ cũng có thể gây thảm họa.

• Nhà máy hóa chất công nghiệp: Các đường ống truyền dẫn dung môi, axit lỏng tuần hoàn áp lực cao đòi hỏi sự kết hợp giữa vật liệu flange inox 316 và độ dày chuẩn PN40.

Khi hệ thống vận hành có hiện tượng búa nước (Water Hammer) hoặc các xung lực từ máy bơm cao áp, phần vành bích dày của PN40 đóng vai trò như một bộ khung chịu tải động lực học tuyệt vời, triệt tiêu các ứng suất xoắn phá hủy mối nối.

Những sai lầm phổ biến khi chọn flange DN50 PN40

Trong quá trình cung ứng vật tư, rất nhiều doanh nghiệp gặp phải tổn thất lớn vì những lỗi sơ đẳng sau:

1. Chỉ nhìn vào kích thước danh nghĩa (DN): Nhiều người chỉ báo mua "mặt bích DN50" mà không quan tâm đến ký hiệu PN. Kết quả là mua phải hàng PN16 mỏng hơn, dẫn đến mất an toàn kỹ thuật nghiêm trọng khi đưa vào vận hành thực tế.

2. Dùng sai vật liệu cho môi trường lưu chất: Sử dụng bích thép carbon cho đường ống hóa chất ăn mòn vì lý do tiết kiệm chi phí trước mắt, khiến mặt bích bị rỗ và thủng chỉ sau vài tháng.

3. Bỏ qua yếu tố nhiệt độ: Áp lực 40 bar chỉ đúng ở nhiệt độ phòng ($~20^\circ\text{C}$). Nếu hệ thống chạy ở mức $350^\circ\text{C}$, áp lực thực tế bích chịu được có thể tụt xuống dưới 28 bar. Không tính toán suy giảm áp suất theo nhiệt độ là sai lầm chết người.

4. Sử dụng sai loại gioăng mặt bích: Ép một chiếc gioăng cao su thường vào hệ bích PN40 chạy hơi nóng sẽ khiến gioăng bị chảy nát ngay khi mở van van chặn.

Checklist chọn flange DN50 PN40 đúng kỹ thuật

Để đảm bảo kỹ sư của bạn không mua sai mã hàng, hãy áp dụng quy trình kiểm tra 6 bước nghiêm ngặt sau:

• Bước 1: Xác định áp suất vận hành tối đa và áp suất thử nghiệm (Test Pressure) của hệ thống (Phải $\le 40 \text{ bar}$).

• Bước 2: Đo nhiệt độ làm việc thực tế để lựa chọn vật liệu mặt bích và gioăng (Thép carbon, inox 304 hay inox 316).

•  Bước 3: Đồng bộ tiêu chuẩn cơ khí (Nếu hệ thống đang dùng van tiêu chuẩn DIN, bắt buộc phải chọn bích DIN PN40, không chọn trộn lẫn sang tiêu chuẩn ANSI).

• Bước 4: Kiểm tra thông số bolt circle flange (đường kính vòng chia lỗ bu lông) để đảm bảo các lỗ xỏ bu lông trùng khớp tuyệt đối với thiết bị cần kết nối.

•  Bước 5: Xác định kiểu kết nối phù hợp với năng lực thi công (Hàn cổ Weld Neck yêu cầu thợ hàn áp lực cao, trong khi Slip On dễ thi công hơn).

•  Bước 6: Chọn lựa gioăng đi kèm tương thích (Gioăng chì có vòng kim loại gia cường là tốt nhất cho hệ PN40).

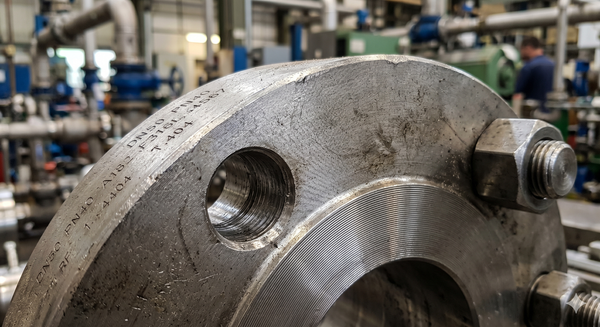

Lời khuyên từ chuyên gia: Cách đọc thông số khắc trên thân bích tiêu chuẩn luôn tuân theo cú pháp cố định: Nhà sản xuất - Kích cỡ (DN) - Cấp áp (PN) - Tiêu chuẩn vật liệu - Số lô sản xuất. Luôn đối chiếu kỹ dòng chữ này trước khi đưa vào xưởng hàn.

Nếu bạn chưa chắc chắn về tiêu chuẩn kỹ thuật hoặc áp lực thực tế trên bản vẽ, hãy [chèn link: gửi hình ảnh thông số van hoặc bản vẽ hệ thống] để đội ngũ kỹ sư của chúng tôi đối chiếu trực tiếp, tránh rủi ro mua sai hàng.

Câu hỏi thường gặp về flange DN50 PN40

FAQ 1: Flange DN50 PN40 chịu được áp lực tối đa là bao nhiêu?

Trong điều kiện nhiệt độ môi trường tiêu chuẩn ($-10^\circ\text{C}$ đến $50^\circ\text{C}$), loại mặt bích này chịu được áp suất tĩnh tối đa là 40 bar ($~41 \text{ kgf/cm}^2$). Khi nhiệt độ tăng lên, khả năng chịu áp của bích sẽ giảm dần theo biểu đồ tra cứu kỹ thuật của vật liệu.

FAQ 2: Mặt bích DN50 PN40 tương đương với bao nhiêu inch?

Kích thước danh nghĩa DN50 tương đương với 2 inch trong hệ đo lường Anh-Mỹ. Tuy nhiên, cần lưu ý đường kính ngoài thực tế của ống thép đi kèm sẽ là 60.3mm.

FAQ 3: Có thể dùng mặt bích PN40 để thay thế cho mặt bích PN16 được không?

Về mặt chịu lực, bích PN40 hoàn toàn có thể thay thế cho PN16 vì nó dày và khỏe hơn. Tuy nhiên, bạn cần kiểm tra kỹ thông số vòng chia bu lông (bolt circle), vì một số tiêu chuẩn có sự sai lệch về kích thước hình học giữa các cấp áp, khiến việc xỏ bu lông không đồng tâm.

FAQ 4: Khi nào nên chọn flange inox thay vì thép carbon cho cấp áp PN40?

Bạn bắt buộc phải chọn flange inox (304 hoặc 316) khi lưu chất bên trong là hóa chất ăn mòn, thực phẩm, dược phẩm hoặc hệ thống hoạt động ngoài trời chịu ảnh hưởng trực tiếp từ hơi muối biển. Thép carbon chỉ nên dùng cho môi trường không ăn mòn như dầu, gas, và hơi nước khô.

Chọn đúng flange DN50 PN40 giúp hệ thống vận hành an toàn hơn

Đầu tư một hệ thống đường ống áp lực cao vững chãi đòi hỏi sự nghiêm túc trong từng chi tiết nhỏ nhất. Việc lựa chọn đúng flange DN50 PN40 chuẩn kỹ thuật từ độ dày, vật liệu cho đến hệ tiêu chuẩn không chỉ giúp tối ưu hóa chi phí vận hành, loại bỏ nguy cơ rò rỉ lưu chất mà còn là tấm lá chắn bảo vệ an toàn tính mạng cho đội ngũ công nhân của bạn. Cấp áp PN40 chính là giải pháp tối ưu hàng đầu được các kỹ sư tin dùng cho các phân khúc áp lực cao đầy khắc nghiệt.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flange DN50 PN40
