Toàn tập về Flange Face Protection: Tầm quan trọng, Phân loại và Hướng dẫn lựa chọn

Một vết xước nhỏ trên mặt bích có thể gây thiệt hại lớn như thế nào?

Trong thực tế thi công các dự án đường ống công nghiệp, có một kịch bản tồi tệ mà không một kỹ sư nào muốn đối mặt: Hệ thống vừa lắp đặt xong, bơm thử áp lực và phát hiện rò rỉ nghiêm trọng tại các điểm nối. Nguyên nhân thường không đến từ chất lượng mặt bích, mà xuất phát từ một vết xước sâu chưa tới 1 mm trên bề mặt làm kín (sealing face) do va đập trong quá trình vận chuyển.

Các vấn đề này thường xuyên xảy ra khi nhà thầu chủ quan không sử dụng nắp bảo vệ mặt bích, bảo quản vật tư sai cách trong kho bãi có nhiều thiết bị nặng, hoặc do sự bất cẩn của thợ cơ khí khi di chuyển thiết bị. Bề mặt Raised Face (RF) hay rãnh Ring Type Joint (RTJ) một khi bị tổn thương, hệ thống sẽ mất hoàn toàn khả năng làm kín.

Đó chính là lý do vì sao flange face protection không chỉ là một phụ kiện đi kèm mờ nhạt, mà đã trở thành một tiêu chuẩn kỹ thuật mang tính bắt buộc trong các ngành công nghiệp khắt khe như dầu khí, hóa chất và năng lượng. [chèn link: quy trình kiểm tra chất lượng mặt bích đường ống]

Flange face protection là gì?

Flange face protection là giải pháp sử dụng các thiết bị, nắp chụp hoặc tấm bọc chuyên dụng để che chắn bề mặt làm kín (sealing face) của mặt bích. Mục đích cốt lõi là ngăn ngừa tuyệt đối các rủi ro trầy xước, va đập cơ học, sự xâm nhập của bụi bẩn và tác động ăn mòn từ môi trường trong suốt quá trình vận chuyển, lưu kho cho đến khi lắp đặt.

Chức năng chính của phụ kiện bảo vệ mặt bích:

• Bảo vệ sealing face: Giữ cho bề mặt tiếp xúc luôn nhẵn mịn, nguyên vẹn như khi vừa xuất xưởng.

• Ngăn va đập cơ học: Chống lại lực tác động từ xe nâng, cần cẩu hoặc sự va chạm giữa các mặt bích với nhau.

• Chống bụi bẩn và dị vật: Ngăn chặn cát, đá, mạt sắt lọt vào đường ống hoặc bám vào rãnh làm kín.

• Chống ăn mòn môi trường: Cách ly bề mặt kim loại khỏi hơi ẩm, sương muối hoặc hóa chất trong không khí khi lưu kho dài hạn.

Đối tượng áp dụng:

Giải pháp này được thiết kế đa dạng để tương thích với mọi loại bề mặt kết nối, bao gồm RF Flange (mặt nâng), RTJ Flange (mặt rãnh vòng), FF Flange (mặt phẳng) và các loại Blind Flange (mặt bích mù).

Vì sao bề mặt mặt bích cần được bảo vệ?

Bề mặt mặt bích (sealing face) chính là "trái tim" của mọi điểm nối cơ khí. Bất kỳ sự thỏa hiệp nào về độ hoàn thiện của bề mặt này đều dẫn đến sự thất bại của toàn bộ hệ thống.

Vai trò của sealing face:

Đây là nơi tiếp xúc trực tiếp và ép chặt vòng đệm (gasket). Độ phẳng và các đường vân gia công (finish) trên mặt bích quyết định trực tiếp đến khả năng làm kín, giúp hệ thống duy trì áp suất cực cao mà không bị thất thoát lưu chất.

Hậu quả khi bề mặt bị hỏng:

• Rò rỉ lưu chất: Khí gas, hóa chất độc hại hoặc dầu mỏ xì ra ngoài, gây nguy hiểm tính mạng và ô nhiễm môi trường.

• Tăng chi phí bảo trì: Phải tháo dỡ toàn bộ cụm van/ống, mang mặt bích đi gia công mài lại (flange facing) hoặc thay mới hoàn toàn.

• Ngừng hoạt động hệ thống (Downtime): Mỗi giờ nhà máy ngừng chạy để khắc phục sự cố rò rỉ có thể làm bốc hơi hàng trăm ngàn đô la lợi nhuận.

Tác động kinh tế:

Chi phí để trang bị một chiếc nắp bảo vệ bằng nhựa (flange protector) chỉ tốn vài đô la, nhưng chi phí để sửa chữa một mặt bích rò rỉ, cộng thêm thiệt hại do dừng máy, lớn hơn gấp hàng nghìn lần. Đây là một bài toán quản trị rủi ro mà mọi chủ đầu tư đều phải nắm rõ.

Các loại flange face protection phổ biến hiện nay

Tùy thuộc vào kích thước mặt bích, giá trị thiết bị và điều kiện vận chuyển, thị trường cung cấp nhiều dòng flange protector khác nhau để đáp ứng chính xác nhu cầu bảo vệ.

Plastic Flange Protectors (Bảo vệ bằng nhựa)

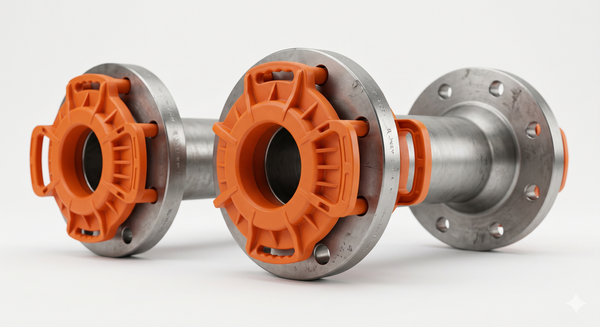

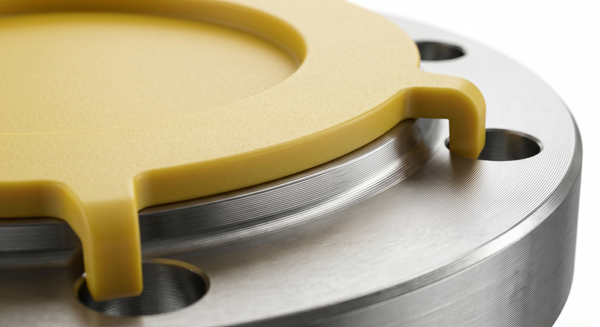

• Đặc điểm: Được ép phun từ vật liệu nhựa Polyethylene (PE) hoặc Polypropylene (PP). Thiết kế thường có các chốt cắm trực tiếp vào lỗ bulong để giữ cố định, hoặc chụp ôm sát vành bích. Trọng lượng siêu nhẹ và giá thành rất thấp.

• Ứng dụng: Đây là loại phổ biến nhất, chuyên dùng cho quá trình lưu kho ngắn hạn và vận chuyển thông thường của các mặt bích tiêu chuẩn công nghiệp.

Heavy Duty Flange Protectors (Bảo vệ gia cường)

• Đặc điểm: Cũng làm từ nhựa hoặc vật liệu composite nhưng có độ dày lớn hơn, bổ sung các gân tăng cứng để chịu va đập mạnh.

• Ứng dụng: Là lựa chọn bắt buộc cho các dự án Offshore (giàn khoan ngoài khơi), công nghiệp dầu khí, nơi vật tư thường xuyên bị quăng quật hoặc bốc xếp bằng thiết bị cẩu hạng nặng.

Metal Flange Protectors (Bảo vệ bằng kim loại)

• Đặc điểm: Chế tạo từ thép carbon mạ kẽm hoặc thép không gỉ. Thường được bắt vít cố định cùng với một lớp đệm cao su bên trong để bảo vệ tối đa chống lại mọi tác động cơ lý khắc nghiệt nhất.

• Ứng dụng: Dành riêng cho các mặt bích có giá trị cực cao, mặt bích hợp kim đặc biệt, hoặc thiết bị van điều khiển đắt tiền phải vận chuyển xuyên lục địa.

Full Face Flange Covers (Bọc toàn mặt bích)

• Đặc điểm: Một đĩa lớn che phủ hoàn toàn toàn bộ diện tích bề mặt mặt bích, bao gồm cả lỗ bulong. Khóa chặt bằng các dây rút nhựa hoặc ốc vít nhựa.

• Ứng dụng: Rất lý tưởng cho mục đích lưu kho dài hạn ngoài trời, giúp ngăn chặn triệt để động vật làm tổ, bụi bẩn và nước mưa lọt vào bên trong thiết bị.

Thông số kỹ thuật cần quan tâm khi lựa chọn flange face protection

Để mua đúng nắp chụp bảo vệ bám sát và che kín mặt bích, bạn cần phải đối chiếu chính xác các thông số kỹ thuật sau:

• Kích thước định danh: Phụ kiện bảo vệ có đầy đủ dải size từ rất nhỏ DN15 (NPS 1/2") cho đến siêu khổng lồ DN2000 (NPS 80"). Bạn cần chọn đúng kích thước NPS/DN để nắp chụp vừa vặn, không bị lỏng rớt.

• Tiêu chuẩn mặt bích tương thích: Vị trí lỗ bulong của mặt bích chuẩn Mỹ (ASME B16.5, ASME B16.47) sẽ khác với chuẩn Châu Âu (DIN EN 1092-1) hay Nhật Bản (JIS B2220). Flange protector kiểu cắm lỗ phải khớp với các tiêu chuẩn này.

• Loại bề mặt (Face type): Nắp chụp cho mặt lồi (RF) sẽ có rãnh khác với mặt bích phẳng (FF), và đặc biệt khác với nắp chụp có ngàm chèn vào rãnh của mặt bích RTJ.

• Vật liệu chế tạo: Ưu tiên Polyethylene (PE) cho độ đàn hồi tốt, Polypropylene (PP) nếu cần chịu nhiệt kho bãi cao hơn, nhựa ABS cho độ cứng cáp, hoặc Thép cho nhu cầu bảo vệ hạng nặng.



So sánh các loại flange protector

Việc lựa chọn giữa nhựa và kim loại phụ thuộc trực tiếp vào ngân sách và rủi ro vận chuyển của dự án.

Phân tích chuyên sâu:

• Khi nào nên dùng nhựa? Khi bạn là nhà sản xuất ống, gia công hàng loạt và cần giao hàng cho khách. Chi phí nhựa rẻ giúp tối ưu giá thành sản phẩm. Nó cũng lý tưởng cho các mặt bích tiêu chuẩn (Class 150/300) vận chuyển đường bộ êm ái.

• Khi nào nên dùng kim loại? Bắt buộc sử dụng cho các mặt bích áp lực siêu cao (Class 1500, 2500), các dự án hạt nhân, hoặc khi thiết bị phải nằm chờ ngoài bãi công trường bụi bặm trong thời gian dài trên 2 năm.

Tại sao RTJ flange cần bảo vệ nghiêm ngặt hơn RF flange?

Nếu bề mặt Raised Face (RF) bị xước nhẹ, bạn đôi khi vẫn có thể cứu vãn bằng cách dùng gioăng xoắn ốc (spiral wound gasket) loại dày để bù trừ. Tuy nhiên, với mặt bích Ring Type Joint (RTJ), câu chuyện lại hoàn toàn khác.

Nguyên nhân kỹ thuật:

• Cấu trúc rãnh RTJ: Nó sử dụng một vòng đệm kim loại rắn (Ring joint gasket) chèn vào rãnh chữ V hoặc chữ U. Độ kín được tạo ra bởi sự tiếp xúc kim loại - kim loại (metal-to-metal seal).

• Độ chính xác gia công cao: Góc nghiêng và độ nhẵn của rãnh RTJ được gia công với dung sai cực thấp. Một vết xước nhỏ bằng sợi tóc ở sườn rãnh cũng tạo ra đường thoát lưu chất khi hệ thống chạy ở áp lực hàng trăm bar.

• Rủi ro và chi phí: Phục hồi rãnh RTJ khó và tốn kém hơn mài phẳng mặt RF rất nhiều. Rủi ro bục vỡ ở các hệ thống dầu khí áp lực cao là thảm họa. Do đó, RTJ flange protector thường có thiết kế núm chèn vừa khít vào rãnh để bảo vệ lớp "áo giáp" này khỏi mọi tác động ngoại vi. [chèn link: phân loại và chức năng của mặt bích RTJ]

Flange face protection được sử dụng ở đâu?

Bất kỳ nơi nào có sự hiện diện của đường ống áp lực, nơi đó bắt buộc phải sử dụng hệ thống bảo vệ mặt bích.

Nhà máy dầu khí và lọc hóa dầu

Bảo vệ các mặt bích siêu trường siêu trọng, thiết bị van chặn trên đường ống dẫn dầu thô khỏi sự ăn mòn của không khí mặn tại các kho cảng ven biển.

Nhà máy LNG (Khí tự nhiên hóa lỏng)

Hệ thống dẫn khí lạnh âm sâu yêu cầu bề mặt mặt bích hoàn hảo tuyệt đối. Flange protector ngăn chặn nước ẩm lọt vào đóng băng gây hư hỏng rãnh làm kín.

Ngành công nghiệp hóa chất

Ngăn chặn hơi axit trong không khí nhà máy bám vào và ăn mòn bề mặt RF của các mặt bích chờ chưa kịp đấu nối.

Công nghiệp đóng tàu

Trong môi trường ụ nổi nhiều xỉ hàn và bụi hạt mài (sandblasting), nắp chụp full face bảo vệ các cụm mặt bích van khỏi rác công nghiệp rơi vãi.

Nhà máy nhiệt điện

Bảo vệ mặt bích của các cụm lò hơi, tua-bin áp suất cao trong suốt giai đoạn vận chuyển từ nhà máy chế tạo cơ khí đến công trường lắp ráp.

Kho vật tư công nghiệp (Stockist)

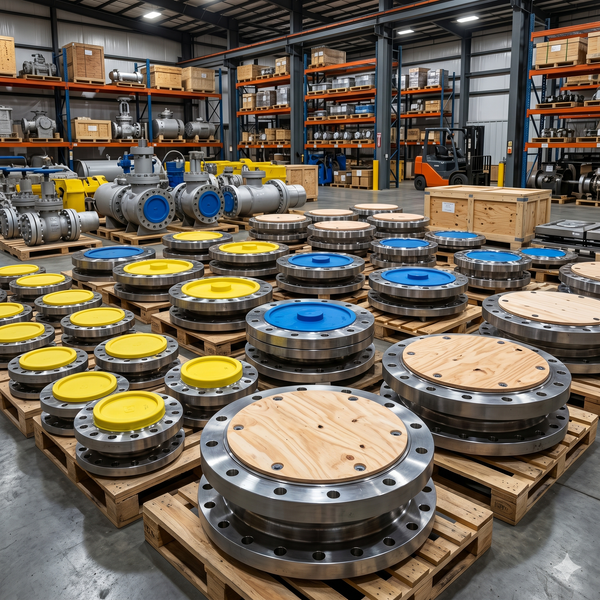

Các đại lý phân phối ống thép và mặt bích sử dụng nắp nhựa để bảo quản hàng hóa trên kệ, duy trì tính thẩm mỹ và ngăn rỉ sét bề mặt, tăng giá trị thương mại khi giao hàng.

Những sai lầm thường gặp khi bảo vệ mặt bích

Việc bảo vệ sai cách cũng mang lại hậu quả tương đương với việc không bảo vệ. Dưới đây là 5 "điểm mù" kỹ thuật thường thấy:

• Sai lầm 1: Không sử dụng protector ngay sau khi gia công. Đợi đến lúc bốc hàng lên xe mới gắn nắp nhựa. Quá trình cẩu kéo lưu kho trước đó đã làm trầy xước bề mặt từ bao giờ.

• Sai lầm 2: Dùng sai kích thước protector. Dùng nắp chụp của bích Class 150 ép vào bích Class 300. Sự sai lệch PCD (khoảng cách lỗ) làm nắp bị bung ra khi di chuyển.

• Sai lầm 3: Chỉ bảo vệ trong vận chuyển. Gỡ nắp ra để kiểm tra tại công trường rồi vứt bỏ, để mặt bích phơi sương gió hàng tháng trời trước khi hàn nối.

• Sai lầm 4: Không kiểm tra protector trước khi lưu kho dài hạn. Bọc kín nhưng không sử dụng gói hút ẩm bên trong. Hiện tượng ngưng tụ mồ hôi sẽ làm rỉ sét mặt bích ngay bên dưới nắp chụp.

• Sai lầm 5: Tái sử dụng protector đã hư hỏng. Tiếc rẻ dùng lại nắp nhựa đã nứt vỡ. Cát bụi vẫn lọt qua khe nứt và làm xước rãnh RTJ.

Checklist lựa chọn flange face protection phù hợp

Để đảm bảo an toàn tuyệt đối cho vật tư đắt tiền, hãy tuân thủ quy trình 7 bước sau trước khi đặt mua phụ kiện bảo vệ:

• Bước 1: Xác định loại mặt bích. Là bích Weld Neck, Slip On, Blind hay Threaded flange?

• Bước 2: Kiểm tra kích thước chính xác. Thu thập thông số NPS (VD: 8 inch) và cấp áp suất (Class 150, 300 hay 600) để chọn nắp có chốt cắm khớp lỗ.

• Bước 3: Đánh giá môi trường lưu kho. Hàng để trong kho có mái che, hay phơi ngoài bãi biển nhiều sương muối và tia UV?

• Bước 4: Xác định thời gian bảo quản. Chỉ vận chuyển vài ngày, hay lưu kho tồn bãi 1-2 năm? (Lưu kho lâu ưu tiên bọc kín toàn mặt).

• Bước 5: Lựa chọn vật liệu bảo vệ. Quyết định dùng nhựa PE giá rẻ, nhựa cứng ABS hay bọc nắp kim loại chịu lực.

• Bước 6: Kiểm tra kiểu mặt (Face type). Đảm bảo chọn đúng nắp cho mặt lồi (RF) hoặc nắp có gân chèn rãnh chuyên dụng cho mặt (RTJ).

• Bước 7: Đánh giá khả năng tái sử dụng. Nếu công trường luân chuyển vật tư liên tục, nên mua loại nắp vặn kim loại độ bền cao để khấu hao chi phí.



Lưu ý khi sử dụng flange face protection

Kỹ thuật viên tại công trường cần được đào tạo nghiêm ngặt về quy trình tháo lắp nắp chụp để không vô tình phá hỏng nỗ lực bảo vệ từ nhà máy:

• Không tháo protector quá sớm: Chỉ gỡ nắp bảo vệ ra khi đường ống/van đã được treo lên giá và sẵn sàng đưa gasket vào siết bulong ngay lập tức.

• Bảo quản vật tư khô ráo: Dù có nắp bọc, vẫn nên kê mặt bích cao khỏi mặt đất ẩm ướt để tránh ngập nước.

• Kiểm tra định kỳ khi lưu kho dài hạn: Từ 3-6 tháng, nên mở nắp xác suất để kiểm tra xem có hơi nước ngưng tụ hay dấu hiệu ăn mòn bên trong không.

• Thay mới khi protector bị nứt hoặc biến dạng: Đừng tiếc vài đô la cho một nắp nhựa rách để rồi đánh đổi hàng nghìn đô la mài lại mặt bích.

• Làm sạch mặt bích trước khi lắp đặt: Lau sạch dầu chống gỉ (rust preventive oil) và bụi li ti còn sót lại trên sealing face trước khi đặt vòng đệm vào.

Câu hỏi thường gặp về flange face protection

Flange face protection là gì?

Đó là các giải pháp, phụ kiện bằng nhựa, gỗ hoặc kim loại được thiết kế chuyên dụng để chụp, bọc hoặc che chắn bề mặt làm kín của mặt bích. Nó giúp ngăn chặn tác động cơ học, trầy xước, bụi bẩn và sự ăn mòn từ môi trường bên ngoài.

Có nhất thiết phải bảo vệ mặt bích RF (Raised Face) không?

Có, hoàn toàn bắt buộc. Bề mặt RF thường được gia công với các vân xoắn ốc (phonographic finish) để giữ gioăng. Nếu các vân này bị xước ngang trong quá trình di chuyển, lưu chất sẽ theo rãnh xước đó rò rỉ ra ngoài bất chấp lực siết bulong mạnh đến đâu.

RTJ flange có cần protector chuyên dụng không?

Có. Mặt bích RTJ sử dụng cơ chế làm kín bằng cách chèn ép vòng kim loại rắn vào rãnh. Rãnh này gia công rất sâu và tinh xảo. Nếu không có nắp bảo vệ chuyên dụng ôm khít rãnh, bất kỳ vết lõm nào cũng làm mất khả năng làm kín.

Flange protector bằng nhựa có thể tái sử dụng được không?

Có thể. Nếu bạn tháo dỡ cẩn thận, nắp nhựa (đặc biệt là loại nhựa cứng có chốt đẩy) hoàn toàn có thể được thu hồi và dùng lại cho nhiều chuyến hàng khác nhau, miễn là chúng chưa bị biến dạng, rách vỡ hay giòn do nắng.

Khi nào là thời điểm thích hợp nhất để tháo flange protector?

Nguyên tắc vàng tại công trường là: Chỉ được phép tháo nắp bảo vệ ra ngay trước khoảnh khắc bạn đưa đường ống vào vị trí lắp ghép cuối cùng. Không tháo ra để "ngắm" hoặc tháo sẵn hàng loạt để đó chờ hàn.

Vì sao flange face protection là khoản đầu tư nhỏ nhưng mang lại giá trị lớn?

Nhìn lại toàn bộ quy trình cung ứng và lắp đặt công nghiệp, flange face protection chính là lớp giáp bảo vệ cuối cùng cho những khối tài sản cơ khí đắt tiền. Nó làm nhiệm vụ cách ly bề mặt làm kín nhạy cảm khỏi sự khắc nghiệt của va đập cơ học, bụi bẩn công trường và sự tàn phá của thời tiết. Bằng việc ngăn ngừa hiệu quả các vết xước dù là nhỏ nhất, phụ kiện này giúp loại bỏ triệt để nguy cơ rò rỉ hệ thống, kéo dài tuổi thọ cụm van ống và cắt giảm hoàn toàn chi phí bảo trì khổng lồ do downtime.

Đối với bất kỳ dự án dầu khí, nhà máy hóa chất hay công trình năng lượng nào, việc trang bị nắp bảo vệ mặt bích không phải là một khoản chi phí phát sinh, mà là một chiến lược quản trị rủi ro cực kỳ thông minh, đơn giản nhưng mang lại hiệu quả kinh tế vô giá.

Hàng hóa của bạn đã được bảo vệ đúng cách chưa? Nếu bạn là nhà sản xuất, đơn vị thương mại hoặc tổng thầu đang cần tìm kiếm giải pháp flange face protection phù hợp nhất cho các dòng bích RF, FF hay RTJ đắt tiền của mình, hãy liên hệ ngay với đội ngũ chuyên gia vật tư của chúng tôi. Chúng tôi cam kết tư vấn chính xác quy cách, vật liệu và cung cấp bộ giải pháp bảo vệ toàn diện với mức chi phí tối ưu nhất cho dự án của bạn!
