Toàn Tập Về Flange FF Type: Khái Niệm, Phân Loại Và Hướng Dẫn Lắp Đặt Chuẩn Kỹ Thuật

Tại sao cần hiểu đúng về Flange FF Type?

Trong quá trình trực tiếp thi công hoặc bóc tách khối lượng vật tư cho hệ thống đường ống, việc đọc bản vẽ kỹ thuật và bắt gặp yêu cầu sử dụng mặt bích FF là điều vô cùng quen thuộc. Đặc biệt, khi công trình của bạn cần đấu nối hệ thống đường ống với các cụm van gang cỡ lớn, tiêu chuẩn kỹ thuật thường chỉ định rõ ràng việc sử dụng flange ff type để đảm bảo tính an toàn cơ học tĩnh tại.

Tuy nhiên, trong thực tế thi công, vấn đề nhầm lẫn giữa mặt bích FF và các loại bích khác (như RF) vẫn thường xuyên xảy ra ở cả khâu mua sắm lẫn lắp ráp. Việc chọn sai kiểu bề mặt làm kín hoặc cố tình lắp sai loại gioăng có thể dẫn đến những thảm họa kỹ thuật nghiêm trọng. Nhẹ thì hệ thống bị rò rỉ nước, giảm áp lực; nặng thì lực siết bu lông không đều sẽ bẻ gãy, làm nứt vỡ toàn bộ thân thiết bị van gang đắt tiền ngay trong lần thử áp đầu tiên.

Có thể khẳng định, mặt bích FF là một trong những kiểu bề mặt làm kín phổ biến và quan trọng bậc nhất trong ngành công nghiệp nước, PCCC và các hệ thống vận hành ở ngưỡng áp lực thấp đến trung bình. Hiểu đúng bản chất của loại phụ kiện này là chìa khóa để kiến tạo nên những công trình bền vững.

Flange FF Type là gì?

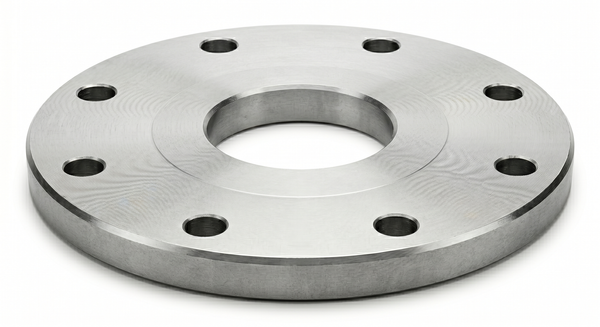

Flange FF Type (Flat Face Flange) là loại mặt bích được thiết kế và gia công với toàn bộ bề mặt tiếp xúc nằm trên cùng một mặt phẳng tuyệt đối. Khác hoàn toàn với loại mặt bích RF (Raised Face) có phần gờ nhô cao ở tâm, mặt bích phẳng không có bất kỳ điểm lồi lõm nào. Khi tiến hành lắp đặt, toàn bộ diện tích bề mặt rộng lớn của flange sẽ được ép sát và tiếp xúc trực tiếp với gioăng đệm để tạo ra độ kín khít chống rò rỉ cho hệ thống.

Ý nghĩa tên gọi của loại phụ kiện này xuất phát từ đặc điểm hình học đặc trưng của nó:

• FF là từ viết tắt của thuật ngữ kỹ thuật Flat Face.

• Flat mang ý nghĩa là bằng phẳng, nhẵn thín.

• Face chính là bề mặt tiếp xúc (flange facing types) dùng để ghép nối.

Đặc điểm nhận dạng bằng mắt thường:

• Sở hữu một mặt phẳng kim loại hoàn toàn liền mạch từ mép lỗ trung tâm ra đến tận viền ngoài cùng.

• Không có bất kỳ phần "raised face" (gờ nhô cao) nào.

• Diện tích tiếp xúc cơ học rất lớn, bao trùm luôn cả khu vực gia công lỗ bu lông.

Vai trò cốt lõi trong hệ thống:

• Bảo vệ tối đa các thiết bị, phụ kiện đường ống làm từ vật liệu giòn (như gang xám, nhựa) khỏi hiện tượng ứng suất tập trung uốn cong gây vỡ.

• Tạo ra một hệ kết nối cơ khí cực kỳ vững chãi, ổn định cho các mạng lưới đường ống hoạt động trong dải áp lực thấp và trung bình.

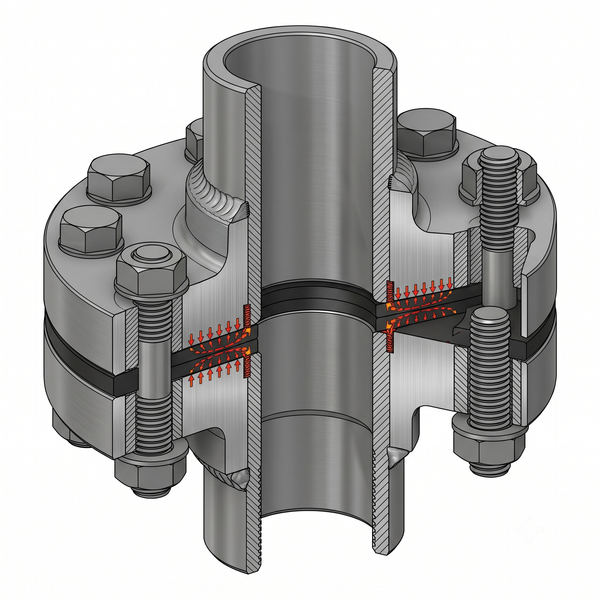

Cấu tạo và nguyên lý làm kín của FF Flange

Một cụm kết nối ff flange hoàn hảo không thể hoạt động độc lập mà đòi hỏi sự kết hợp chính xác của nhiều chi tiết cơ khí (flange connection).

Các thành phần chính bao gồm:

• Thân mặt bích: Khối kim loại chịu lực chính, có chức năng hàn hoặc vặn ren với đường ống thép/inox.

• Bề mặt Flat Face: Mặt phẳng gia công nhẵn chịu trách nhiệm làm điểm tựa ép gioăng.

• Gioăng toàn mặt (Full Face Gasket): Tấm đệm cao su hoặc vật liệu mềm được cắt phẳng, đục lỗ sẵn tương ứng với lỗ mặt bích.

• Bu lông & Đai ốc: Thiết bị liên kết tạo ra lực siết cơ học kéo hai mặt bích lại gần nhau.

Nguyên lý hoạt động và làm kín:

Điểm ăn tiền của flat face flange nằm ở cơ chế phân bổ lực. Khi kỹ thuật viên sử dụng cờ lê siết chặt các đai ốc, lực nén cơ học sẽ được tạo ra. Do cấu tạo không có điểm nhô cao, lực siết này ngay lập tức được dàn đều trên toàn bộ bề mặt phẳng rộng lớn của bích. Khi đó, gioăng toàn mặt (flange gasket) nằm ở giữa sẽ bị nén xuống một cách đồng đều từ trong ra ngoài. Vật liệu đàn hồi lấp đầy các khe hở vi mô trên bề mặt kim loại, hình thành một bức tường niêm phong vững chắc chặn đứng mọi rò rỉ của môi chất bên trong.

Tại sao FF lại đặc biệt phù hợp với thiết bị gang (ductile iron valve flange)?

Gang là một vật liệu đúc cực kỳ phổ biến nhờ giá rẻ và chống ăn mòn tốt, nhưng nhược điểm lớn nhất là giòn và chịu lực uốn rất kém. Nếu bạn siết chặt một bề mặt có gờ nhô (như RF) vào mặt bích gang, một khoảng hở ở viền ngoài sẽ xuất hiện. Khi siết bu lông, mặt bích gang bị uốn cong về phía khoảng hở đó và sẽ nứt cái "tách". Mặt bích phẳng FF khắc phục triệt để điều này bằng cách không tạo ra bất kỳ khoảng trống hay áp lực tập trung nào, giúp ốp sát hai mặt phẳng vào nhau, triệt tiêu ứng suất uốn cong và tăng tuổi thọ thiết bị.

Các loại Flange FF Type phổ biến

Dựa vào cách thức liên kết với đường ống (piping system connection) và vật liệu sản xuất, thị trường phân chia flange ff type thành các dòng sản phẩm tối ưu cho từng ứng dụng cụ thể:

• Slip On FF Flange (Mặt bích hàn lồng): Đường ống được lồng trực tiếp vào lỗ trung tâm của mặt bích (slip on flange ff) và được hàn gia cố ở cả hai mặt (trong và ngoài). Đặc điểm nổi bật là cực kỳ dễ căn chỉnh lúc thi công và giúp nhà thầu tiết kiệm đáng kể chi phí nhân công.

• Blind FF Flange (Mặt bích mù): Đây là một tấm thép/gang phẳng hoàn toàn, không có lỗ cho môi chất đi qua (blind flange ff). Chức năng của nó như một chiếc nắp đậy, dùng để bịt kín các đầu chờ đường ống, cho phép kỹ sư tháo mở dễ dàng khi cần súc rửa hoặc mở rộng hệ thống.

• Threaded FF Flange (Mặt bích ren): Phụ kiện này được tiện ren ở lỗ trung tâm, cho phép vặn trực tiếp vào đầu ống đã taro ren. Giải pháp này hoàn toàn không cần đến tia lửa hàn, cực kỳ an toàn cho các trạm bơm hóa chất hoặc trạm xăng dầu.

• Plate FF Flange (Mặt bích rỗng): Có cấu tạo chỉ là một đĩa phẳng được gia công lỗ bu lông. Dòng sản phẩm này có trọng lượng nhẹ, giá thành rẻ, thường xuyên xuất hiện trong các hệ thống cấp nước sinh hoạt không yêu cầu áp lực quá gắt.

• Ductile Iron FF Flange (Mặt bích gang dẻo): Loại bích này được đúc nguyên khối từ gang cầu, bề mặt phủ epoxy xanh chống ăn mòn. Đây là vật tư tiêu chuẩn (water pipeline flange) được thiết kế chuyên biệt để đồng bộ với mạng lưới cấp thoát nước ngầm.

Thông số kỹ thuật quan trọng của FF Flange

Để hệ thống vận hành an toàn (industrial piping flange), việc chọn bừa một chiếc bích phẳng là điều tối kỵ. Kỹ sư cần nắm chắc các thông số mang tính quyết định sau:

Kích thước danh nghĩa:

Sản phẩm được gia công với dải kích thước khổng lồ, bao phủ từ các đường kính dân dụng DN15 (1/2 inch) cho đến các đường ống truyền tải nước thô khổng lồ DN2000 (80 inch).

Hệ tiêu chuẩn ghép nối:

Mỗi khu vực trên thế giới dùng một hệ chuẩn riêng. Bạn phải chọn mua đúng chuẩn để lỗ bu lông trùng khớp với nhau:

• ASME B16.5 flange (Tiêu chuẩn Mỹ)

• DIN EN 1092-1 (Tiêu chuẩn Châu Âu, phổ biến nhất tại Việt Nam)

• BS 4504 (Tiêu chuẩn Anh quốc)

• JIS (Tiêu chuẩn công nghiệp Nhật Bản)

Áp suất làm việc (Pressure Rating):

Vì bản chất dàn đều lực, loại bích này thường được quy định cho hệ áp lực từ thấp đến trung bình:

• Hệ Châu Âu: PN10, PN16, PN25

• Hệ Mỹ: Thường thấy nhất ở cấp áp lực Class 150

Vật liệu chế tạo thân bích:

• Gang xám, Gang dẻo (ductile iron flange): Ưu tiên cho ngành nước.

• Thép carbon: Ứng dụng trong đường ống dầu khí, hơi nóng.

• Inox 304, Inox 316: Bắt buộc dùng trong môi trường vi sinh thực phẩm hoặc hóa chất (water treatment flange).

Loại gioăng đi kèm tương thích:

Phụ kiện này chỉ phát huy tác dụng khi kết hợp cùng Full Face Gasket (gioăng đệm toàn mặt). Tùy vào môi chất, vật liệu cấu thành có thể là EPDM Gasket (dùng cho nước), NBR Gasket (chống chịu dầu), hoặc PTFE Gasket (Teflon chịu hóa chất ăn mòn).

So sánh Flange FF và RF Flange

Sự nhầm lẫn giữa flange ff type và RF flange là một trong những rủi ro thường trực trên công trường. Bảng dưới đây sẽ làm rõ sự khác biệt của hai "đối thủ" này.

Tại sao tuyệt đối không nên ghép FF với RF?

Đây là nguyên tắc sống còn (flange installation guide). Nếu bạn vặn chặt một bích RF vào một thiết bị có bích FF, phần nhô cao của RF sẽ ép phần gioăng ở giữa, trong khi khoảng trống bên ngoài mép sẽ bị hở. Khi bạn dùng cờ lê lực siết các đai ốc, lực nén khổng lồ sẽ tạo ra một mô-men uốn bẻ quặt mặt bích FF. Lực siết không đồng đều này không chỉ cắn rách đệm làm kín gây rò rỉ, mà còn phá hủy hoàn toàn mặt bích phẳng (đặc biệt nếu nó làm bằng gang giòn), dẫn đến thiệt hại kinh tế nặng nề.

Vì sao FF Flange vẫn được sử dụng rộng rãi?

Mặc dù không được thiết kế để "gánh" những mức áp suất siêu khủng như RF hay RTJ, nhưng flat face flange vẫn nắm giữ một thị phần khổng lồ không thể thay thế nhờ 5 lý do cốt lõi:

1. An toàn tuyệt đối cho thiết bị gang: Nhờ bề mặt phẳng phân tán lực hoàn hảo, nó loại bỏ hoàn toàn nguy cơ nứt gãy cơ học, trở thành vệ sĩ bảo vệ các cụm van cổng, van bướm thân gang đắt tiền.

2. Chi phí sản xuất và đầu tư thấp: Quá trình tiện CNC một bề mặt phẳng đơn giản, tốn ít thời gian và vật liệu hơn rất nhiều so với việc tạo gờ nhô hoặc rãnh móc, giúp tối ưu hóa tổng mức đầu tư cho dự án.

3. Thao tác lắp đặt cực kỳ đơn giản: Thợ thi công không phải chật vật căn chỉnh các vòng gioăng hẹp. Việc xỏ bu lông xuyên qua cả bích và tấm gioăng toàn mặt giúp cố định hệ thống một cách chuẩn xác, ít rủi ro sai lệch góc bích.

4. Hiệu quả vượt trội trong hệ thống nước: Với áp suất của các mạng lưới nước đô thị thông thường (chỉ xoay quanh ngưỡng 6 đến 12 bar), khả năng niêm phong của bích FF là quá đủ để hoạt động bền bỉ, không cần lãng phí dùng đến bích chịu áp cao.

5. Dễ dàng bảo trì và thay gioăng: Khi tới định kỳ bảo dưỡng, bảo trì viên chỉ cần nới lỏng cụm đai ốc, rút tấm gioăng cũ ra và trượt một miếng flat face gasket mới vào một cách nhẹ nhàng.

Flange FF Type được sử dụng ở đâu?

Khám phá mạng lưới hạ tầng cơ điện xung quanh, bạn sẽ thấy sự hiện diện của flange ff type gần như phủ sóng ở mọi hạng mục quan trọng:

• Hệ thống cấp nước sạch: Từ các trạm bơm nước thô đầu nguồn, cụm van điều tiết trong nhà máy nước, cho đến các tuyến đường ống phân phối HDPE ngầm dưới đường phố, bích FF là lựa chọn tiêu chuẩn.

• Hệ thống xử lý nước thải: Tại các trạm xử lý nước thải khu công nghiệp, bích Inox 304 mặt phẳng được ứng dụng kết nối hệ thống bơm chìm, bồn hóa chất nhằm chống lại sự ăn mòn của axit và xút.

• Hệ thống phòng cháy chữa cháy (PCCC): Đóng vai trò xương sống trong việc ghép nối các đường ống thép tráng kẽm với mạng lưới trạm bơm cứu hỏa, cụm van báo động, đảm bảo dòng nước áp lực luôn sẵn sàng dập lửa.

• Ghép nối với các thiết bị gang: Bất kỳ thiết bị kiểm soát dòng chảy nào có thiết kế thân bằng vật liệu giòn như van cổng (gate valve), van bướm, y lọc rác hay đồng hồ đo nước lưu lượng lớn đều mặc định phải ghép nối với bích thép FF.

• Hệ thống điều hòa trung tâm (HVAC): Các kỹ sư cơ điện thường dùng phụ kiện này để bắt vào đường ống luân chuyển Cooling water (nước làm mát), hệ máy Chiller và cụm tháp giải nhiệt trên các tòa nhà cao tầng.

Những sai lầm thường gặp khi sử dụng FF Flange

Dù thiết kế cơ học có đơn giản đến đâu, sự chủ quan của nhân sự thi công vẫn có thể tạo ra 5 "tử huyệt" kỹ thuật làm phá sản toàn bộ hệ thống:

• Sai lầm 1: Dùng gioăng RF (Ring Gasket) cho mặt bích FF. Nếu chỉ dùng một vòng gioăng nhỏ đặt ở giữa, phần khoảng không bên ngoài viền bu lông không có gioăng lót. Khi siết chặt, mặt bích phẳng sẽ bị ép cong và biến dạng hoàn toàn.

• Sai lầm 2: Ghép FF với RF không đúng tiêu chuẩn. Sự lệch pha về hình thái bề mặt khiến lực ép không đồng nhất, đây là nguyên nhân số một khiến van gang nứt vỡ trong quá trình thử áp lực (hydro test).

• Sai lầm 3: Chọn sai vật liệu chế tạo gioăng làm kín. Sử dụng gioăng EPDM thông thường cho đường ống dẫn hóa chất mạnh hoặc dầu nóng sẽ khiến gioăng nhanh chóng bị ăn mòn, xẹp lún và phá vỡ lớp niêm phong.

• Sai lầm 4: Siết bu lông không đồng đều. Vặn chặt cứng ốc ở một góc rồi mới chuyển sang góc khác khiến mặt bích bị vênh. Lực nén lệch pha sẽ dẫn đến hiện tượng xì nước tại mép yếu nhất.

• Sai lầm 5: Đưa bích FF vào hệ thống áp suất quá cao. Mặt bích phẳng được sinh ra cho áp suất thấp. Việc cố ép chúng làm việc tại các đường ống hơi nóng Class 600 hay PN40 sẽ làm bung gioăng hoặc bục mối nối.

Checklist lựa chọn FF Flange phù hợp

Để loại bỏ hoàn toàn các rủi ro (flange installation guide) và đảm bảo an toàn tĩnh tại cho đường ống, hãy bám sát checklist 6 bước chọn mua chuẩn chuyên gia dưới đây:

• Bước 1: Xác định rõ tính chất môi chất. Lưu chất bên trong là Nước sinh hoạt, Nước thải hóa chất hay Khí nén? Đây là dữ kiện quyết định việc bạn phải dùng bích Gang dẻo sơn tĩnh điện hay bích Inox chống ăn mòn.

• Bước 2: Xác định áp suất và nhiệt độ vận hành. Dựa vào công suất bơm, xác nhận xem hệ thống chạy ở mức PN10, PN16 hay Class 150 để chọn độ dày mặt bích tương xứng.

• Bước 3: Kiểm tra tính đồng bộ của vật liệu đường ống. Nếu tuyến ống chính bằng thép carbon, hãy chọn bích hàn thép carbon. Tránh hàn bích thép vào ống Inox để ngăn ngừa rủi ro ăn mòn điện hóa tại đường hàn.

• Bước 4: Lựa chọn hệ tiêu chuẩn mặt bích. Bản vẽ yêu cầu chuẩn ASME B16.5, DIN hay JIS 10K? Hệ chuẩn phải hoàn toàn trùng khớp thì lỗ xỏ bu lông mới vừa với thiết bị chờ có sẵn.

• Bước 5: Chọn đúng loại gioăng tương thích. Bắt buộc phải là full face gasket (gioăng toàn mặt). Ưu tiên dùng EPDM cho nước, Teflon cho hóa chất khắc nghiệt.

• Bước 6: Kiểm tra đường kính và kích thước lỗ bulong. Tùy thuộc vào size đường ống (DN), số lượng lỗ (4, 8, 12 lỗ) và kích cỡ thân bu lông lắp đặt sẽ có sự sai khác, cần đo đạc kỹ lưỡng để chuẩn bị đủ vật tư ốc vít.



Lưu ý khi lắp đặt FF Flange

Sở hữu một mặt bích chất lượng cao là chưa đủ, kỹ năng lắp ráp tại công trường mới là khâu quyết định sự thành bại.

Trước khi tiến hành lắp ghép:

• Phải dùng thước thẳng hoặc thước bọt nước để kiểm tra độ phẳng bề mặt.

• Sử dụng máy mài góc hoặc bàn chải sắt làm sạch hoàn toàn rỉ sét, bavia hay sơn thừa bám trên mặt tiếp xúc. Bề mặt bích (flange sealing surface) càng nhẵn mịn, ma sát và độ kín càng đạt mức tối đa.

Khi thao tác lắp đặt:

• Chỉ sử dụng tấm lót full-face gasket đục lỗ sẵn, định vị sao cho các lỗ của gioăng thẳng hàng với lỗ trên hai mặt bích.

• Quy tắc bất di bất dịch: Siết bu lông theo hình sao (siết chéo góc luân phiên). Dùng cờ lê lực (torque wrench) siết từ từ từng vòng một, đảm bảo mọi bu lông đều chịu một lực nén chính xác như nhau để tránh làm vênh thân bích.

Sau khi hoàn tất đấu nối:

• Tiến hành bơm mồi lưu chất để xả hết không khí ra khỏi hệ thống ống.

• Tiến hành thao tác thử áp (Hydro test) với mức áp suất thường cao gấp 1.5 lần áp suất vận hành định mức. Theo dõi toàn bộ cụm bích ghép nối, nếu sau 2 - 4 tiếng đồng hồ không có bất kỳ giọt rò rỉ nào, mối nối đã chính thức đạt chuẩn.

Câu hỏi thường gặp về Flange FF Type

Flange FF Type là gì?

Đây là một thuật ngữ kỹ thuật chỉ loại mặt bích có bề mặt làm kín được tiện phẳng hoàn toàn (Flat Face), không chứa bất kỳ các gờ hay rãnh nhô cao nào. Cấu trúc này giúp toàn bộ mặt bích ép sát vào gioăng, dàn trải lực nén một cách đồng đều.

FF flange thường được dùng cho những hệ thống nào?

Loại bích phẳng này là chuẩn mực phổ biến nhất cho ngành cấp thoát nước, trạm xử lý nước thải, hệ thống PCCC tòa nhà và đặc biệt dùng để kết nối an toàn với các thiết bị van, bơm có vỏ bằng gang.

Mặt bích FF và RF khác nhau như thế nào?

Điểm khác nhau cốt lõi nằm ở bề mặt: bích RF (Raised Face) có phần đĩa trung tâm nhô cao, giúp tập trung sức ép làm kín cục bộ cực kỳ mạnh. Trong khi đó, bích FF có mặt phẳng hoàn toàn, giúp lực siết phân bổ ra diện rộng, bảo vệ các thiết bị giòn không bị nứt vỡ.

FF flange có chịu áp suất cao được không?

Phụ kiện này hoạt động vô cùng ổn định và bền bỉ ở các hệ thống đường ống có áp suất vận hành từ thấp đến trung bình (thường từ PN16, PN25 hoặc Class 150 trở xuống). Nó không được thiết kế và không tối ưu cho các hệ thống siêu áp suất cao như RF hay RTJ.

Nên sử dụng loại gioăng nào cho FF flange?

Để khai thác tối đa hiệu năng làm kín, bạn bắt buộc phải trang bị loại gioăng đệm toàn mặt (Full Face Gasket) được gia công sẵn lỗ xỏ bu lông. Các chất liệu phổ biến nhất bao gồm cao su EPDM, NBR hoặc tấm lót PTFE (Teflon).

Kết luận

Nhìn lại bức tranh tổng quan của ngành cơ điện, flange ff type (mặt bích phẳng) không chỉ đơn thuần là một mảnh ghép kim loại, mà là lựa chọn tiêu chuẩn mang tính kỹ thuật cao cho hàng vạn hệ thống nước và thiết bị gang trên toàn cầu. Thiết kế mặt phẳng tối giản nhưng đầy tinh tế của nó chính là giải pháp hoàn hảo để phân bố lực cơ học đồng đều, triệt tiêu tận gốc các nguy cơ nứt vỡ, bảo toàn tài sản tĩnh tại cho dự án.

Việc nắm vững kiến thức bóc tách vật tư, kết hợp lựa chọn đúng chuẩn FF flange và sử dụng chuẩn xác loại gioăng toàn mặt đi kèm, sẽ là yếu tố nền tảng giúp hệ thống đường ống của bạn vận hành trơn tru, an toàn và bền bỉ qua hàng thập kỷ sử dụng.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flange FF Type
