Khám Phá Toàn Diện Về Flange Joint HDPE: Giải Pháp Kết Nối Ống Chuyên Dụng Tối Ưu

Trong thi công hệ thống đường ống công nghiệp, flange joint HDPE đóng vai trò cực kỳ quan trọng khi bạn cần kết nối vật liệu nhựa với kim loại. Một quyết định vật tư chính xác không chỉ đảm bảo an toàn cho dự án mà còn tiết kiệm hàng trăm triệu đồng chi phí bảo trì về sau.

Why Are HDPE Flange Joints Critical in Modern Piping Systems?

Trong thực tế thi công, một hệ thống đường ống HDPE không thể chỉ đứng độc lập. Chúng thường xuyên phải kết nối với các thiết bị ngoại vi như van thép, máy bơm công suất lớn, hoặc các đoạn ống làm từ vật liệu khác.

Nếu chỉ sử dụng kết nối hàn nhiệt (butt fusion), hệ thống sẽ tạo thành một khối liền mạch không thể tháo rời. Điều này gây ra một vấn đề lớn: khi thiết bị hỏng hóc hoặc đến kỳ bảo dưỡng, bạn buộc phải cắt bỏ đoạn ống, gây gián đoạn sản xuất. Ngược lại, nếu lựa chọn sai phương pháp kết nối cơ học, hệ thống sẽ phải đối mặt với nguy cơ rò rỉ nghiêm trọng tại điểm nối, dẫn đến chi phí sửa chữa khổng lồ.

Đây là lúc flange joint HDPE (kết nối mặt bích HDPE) trở thành giải pháp cứu cánh. Nó không chỉ cung cấp một liên kết cơ học chắc chắn, chịu áp lực cao mà còn cho phép tháo lắp dễ dàng, tương thích hoàn hảo với mọi hệ thống công nghiệp hiện đại.

What Is a Flange Joint HDPE?

Flange joint HDPE (hay kết nối mặt bích HDPE) là phương pháp ghép nối cơ học chuyên dụng, cho phép liên kết đường ống HDPE với van, máy bơm, thiết bị đo lường hoặc các đường ống làm từ vật liệu khác (như thép, gang, PVC).

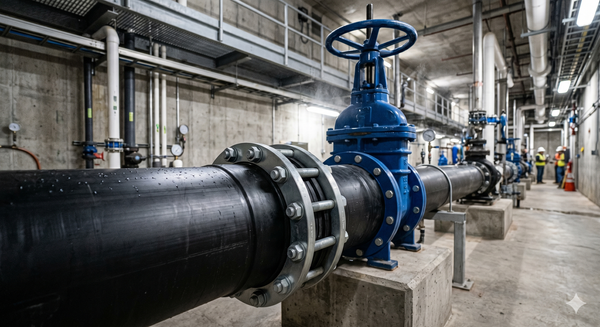

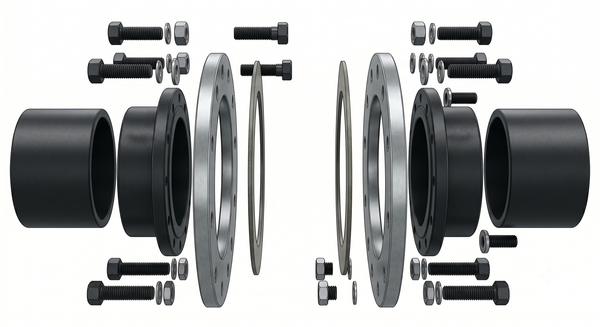

Định nghĩa một cách ngắn gọn, đây là một hệ thống lắp ráp linh hoạt thông qua một tổ hợp bao gồm 4 thành phần chính:

• HDPE stub end (Cổ bích HDPE): Phần nhựa được hàn trực tiếp vào đường ống.

• Backup flange (Mặt bích bợ/Backing ring): Vòng kim loại tự do tạo lực ép.

• Gasket (Gioăng làm kín): Đệm cao su đặt giữa hai bề mặt tiếp xúc.

• Bolt & nut (Bulong và đai ốc): Hệ thống siết chặt cụm kết nối.

Nhờ cấu tạo này, hdpe flange connection đảm bảo được ba vai trò cốt lõi trong hệ thống: duy trì độ kín khít tuyệt đối, chịu được áp lực dòng chảy lớn và tạo sự thuận tiện tối đa khi cần bảo trì, thay thế thiết bị.

How Does an HDPE Flange Joint Work?

Hiểu được nguyên lý hoạt động của kết nối này giúp các kỹ sư kiểm soát tốt hơn chất lượng thi công. Khác với kết nối dán keo hay ren, hdpe flange coupling hoạt động dựa trên cơ chế ép nén cơ học hoàn toàn.

Đầu tiên, phần HDPE stub end sẽ được hàn cố định vào đường ống bằng phương pháp hàn đối đầu (butt fusion). Vòng kim loại backing ring flange (đã được luồn sẵn vào ống) sẽ trượt lên và tỳ vào phần vành (shoulder) của stub end. Khi siết bulong, vòng kim loại này sẽ kéo hai mặt bích lại gần nhau, tạo ra một lực ép khổng lồ.

Lực ép này tác động trực tiếp lên lớp gioăng làm kín (flange gasket hdpe) nằm ở giữa, buộc gioăng phải biến dạng và lấp đầy mọi khe hở siêu nhỏ trên bề mặt. Áp lực được phân bổ đồng đều quanh mặt bích giúp hệ thống bù lại các sai lệch bề mặt và duy trì khả năng chống rò rỉ lâu dài ngay cả khi có rung chấn. Đó là lý do phương pháp này được dùng rộng rãi để kết nối các thiết bị yêu cầu bảo trì thường xuyên.

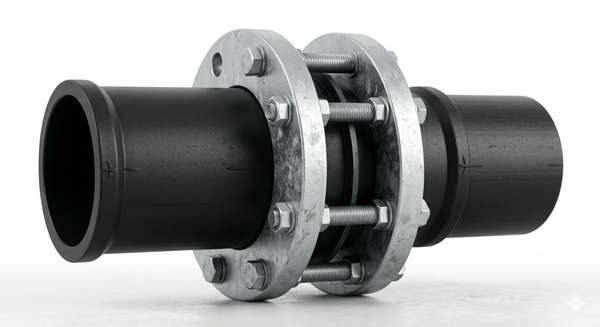

Main Components of an HDPE Flange Joint

Để tạo ra một kết nối hoàn hảo, từng chi tiết nhỏ trong hdpe pipe flange fitting đều phải đáp ứng các tiêu chuẩn kỹ thuật khắt khe.

HDPE Stub End (Cổ bích)

• Chức năng: Là bề mặt tiếp xúc trực tiếp với lưu chất và gioăng làm kín. Nó ngăn không cho lưu chất ăn mòn rò rỉ ra phần mặt bích kim loại bên ngoài.

• Vật liệu: Thường làm từ nhựa PE100 nguyên sinh, đảm bảo khả năng chịu áp lực và chống ăn mòn hóa học tương đương với đường ống chính.

Backup Flange (Mặt bích bợ)

• Chức năng: Tạo bộ khung cứng cáp, phân bổ lực siết từ bulong đều lên vành của stub end. Thường là loại loose flange hdpe (mặt bích lỏng) có thể xoay tự do để dễ dàng căn chỉnh lỗ bulong.

• Vật liệu: Phổ biến là thép carbon (Carbon steel), thép không gỉ (Stainless steel) cho môi trường hóa chất, hoặc thép mạ kẽm (Galvanized steel) để chống gỉ sét cơ bản.

Gasket (Gioăng làm kín)

• Chức năng: Khắc phục tình trạng bề mặt không phẳng tuyệt đối, ngăn chặn rò rỉ lưu chất.

• Vật liệu: Tùy vào môi trường, có thể dùng EPDM (cho nước sạch), NBR (cho môi trường dầu), hoặc PTFE (cho hóa chất ăn mòn mạnh).

Bolts and Nuts (Bulong và đai ốc)

• Chức năng: Khóa chặt hệ thống. Cấp bền của bulong (như 8.8 hay inox 304) và lực siết phải tuân thủ nghiêm ngặt theo hdpe flange standard để tránh làm vỡ vành nhựa.

Types of HDPE Flange Joints

Tùy thuộc vào yêu cầu chịu lực và đặc thù thiết kế của mạng lưới, bạn có thể lựa chọn các cấu hình kết nối khác nhau.

• Van Stone Flange Joint: Đây là dạng thiết kế với mặt bích kim loại xoay tự do phía sau vành nhựa. Ưu điểm lớn nhất là quá trình lắp đặt cực kỳ nhanh chóng vì thợ thi công không cần phải căn chỉnh lỗ bulong ngay từ lúc hàn ống.

• Stub End Flange Joint: Cấu trúc truyền thống với cổ bích hàn trực tiếp vào ống. Phù hợp cho hầu hết các ứng dụng thông dụng.

• Loose Backing Ring Flange: Dùng một vòng bích rời hoàn toàn. Giải pháp này giúp tiết kiệm chi phí vật liệu kim loại do không tiếp xúc trực tiếp với lưu chất, đồng thời chống ăn mòn cục bộ rất tốt.

• Full Face Flange Connection: Mặt bích có kích thước bao phủ toàn bộ bề mặt, thường dùng khi kết nối ống HDPE với van bướm hoặc các thiết bị cần diện tích tỳ đè lớn để tránh móp méo vành nhựa.

So sánh các loại mặt bích:

HDPE Flange Joint Dimensions and Standards

Một sai sót nhỏ trong việc chọn hdpe flange dimensions có thể khiến toàn bộ vật tư không thể lắp ráp, làm đình trệ tiến độ công trường.

Kích thước phổ biến

Kết nối mặt bích được thiết kế để tương thích với mọi dải kích thước ống HDPE, từ các đường nhánh nhỏ như DN50, DN80, DN100, DN150, cho đến các hệ thống dẫn nước chính quy mô lớn cỡ DN200, DN300, và thậm chí trên DN500+. Kích thước cổ bích luôn đồng bộ với đường kính ngoài (OD) của ống nhựa.

Tiêu chuẩn mặt bích (Flange Standards)

Bề mặt van hoặc máy bơm của bạn đang theo tiêu chuẩn nào thì backing ring phải có thông số lỗ bulong (PCD - Pitch Circle Diameter) tương ứng:

• EN 1092-1 / ISO 9624: Tiêu chuẩn phổ biến nhất tại Châu Âu và Việt Nam.

• ANSI B16.5 / ASME B16.47: Tiêu chuẩn Mỹ, thường phân loại theo Class 150, Class 300.

Áp suất làm việc

Các hệ thống phụ kiện (hdpe pipe accessories) thường được sản xuất với cấp áp suất từ PN10 (10 bar), PN16 (16 bar) đến PN25 (25 bar). Để chọn kích thước và chuẩn mặt bích đúng, kỹ sư cần tra cứu kỹ tài liệu thiết bị đi kèm và đảm bảo chỉ số áp suất của mặt bích lớn hơn hoặc bằng áp suất làm việc tối đa của toàn mạng lưới.

HDPE Flange Joint vs Other HDPE Connection Methods

Để hệ thống hoạt động hiệu quả, hãy cân nhắc hdpe flange connection với các phương pháp liên kết khác thông qua bảng so sánh thực tế dưới đây.

Kết luận: Phương pháp hàn (Butt/Electrofusion) lý tưởng cho các tuyến ống dẫn chạy dài liên tục. Trong khi đó, kết nối mặt bích là giải pháp bắt buộc tại các điểm nút giao, cụm van, hoặc trạm bơm (hdpe water pipeline).

Why Are HDPE Flange Joints Preferred for Equipment Connections?

Trong thiết kế công nghiệp, flange adapter for hdpe pipe là sự lựa chọn không thể thay thế khi kết nối thiết bị nhờ các ưu thế vượt trội:

Đầu tiên là khả năng tháo lắp linh hoạt. Bạn có thể ngắt kết nối một cụm van bướm hoặc máy bơm chỉ trong vài phút bằng cách tháo bulong, thay vì phải cưa đứt đường ống.

Thứ hai, nó cho phép kết nối các vật liệu khác biệt (ví dụ: chuyển đổi từ ống nhựa sang van gang hoặc đường ống thép) một cách mượt mà và kín khít.

Cuối cùng, tính năng này mở ra khả năng nâng cấp hệ thống trong tương lai. Kỹ sư có thể dễ dàng bổ sung các nhánh phụ, cảm biến lưu lượng, hoặc cụm đồng hồ đo áp suất mà không phá vỡ cấu trúc tổng thể của

Common Applications of HDPE Flange Joints

Với độ tin cậy cơ học cao, hdpe pipeline connection dạng mặt bích được ứng dụng dày đặc trong các dự án hạ tầng trọng điểm:

• Water Supply Systems: Trạm bơm nước sạch, mạng lưới cấp nước đô thị, kết nối đồng hồ đo lưu lượng tổng.

• Wastewater Treatment Plants: Đường ống dẫn hóa chất xử lý, hệ thống xả bùn, nơi đòi hỏi vật liệu chống ăn mòn kết hợp với thiết bị máy móc.

• Irrigation Networks: Cụm van chia nước cho các cánh đồng quy mô công nghiệp.

• Mining Industry: Hệ thống bơm hút xả nước thải hầm lò, đường ống vận chuyển bùn khoáng.

• Chemical Processing Plants: Dẫn hóa chất có tính axit/bazơ mạnh, nơi chỉ có nhựa PE nguyên sinh và mặt bích bọc bọc epoxy mới trụ vững.

• Marine Pipelines: Hệ thống xả ngầm dưới biển, đường dẫn nước ngọt cho hải đảo.

• Industrial Utility Systems: Mạng lưới dẫn nước làm mát (chiller) trong các nhà máy sản xuất thép, xi măng.

When Should You Use an HDPE Flange Joint?

Việc sử dụng mặt bích bừa bãi sẽ làm tăng ngân sách dự án. Hãy đưa ra quyết định thông minh dựa trên hoàn cảnh thực tế.

Nên sử dụng khi:

• Hệ thống cần liên kết trực tiếp với van điều khiển, van 1 chiều, hoặc các trạm bơm nước.

• Đoạn đường ống nằm trong khu vực yêu cầu bảo trì, tháo rửa, hoặc xả cặn thường xuyên.

• Thi công các mạng lưới lớn (hdpe piping system) cần các điểm ngắt kết nối để thử áp lực từng phần.

Không nhất thiết phải dùng khi:

• Lắp đặt các tuyến đường ống chạy dài liên tục hàng kilomet (như dẫn nước xuyên tỉnh). Lúc này hàn đối đầu là giải pháp kinh tế và an toàn nhất.

• Hệ thống ngầm dưới đất sâu, ít hoặc không bao giờ cần bảo trì.

Common Mistakes in HDPE Flange Joint Installation

Nhiều nhà thầu phải đền bù thiệt hại nặng nề chỉ vì những sai lầm kỹ thuật tưởng chừng đơn giản trong quá trình lắp đặt hdpe flange installation.

• Siết bulong không đều: Thợ thi công siết chặt một bên thay vì siết chéo theo hình sao. Hậu quả là lực ép lệch, gây hở gioăng và rò rỉ áp suất cục bộ.

• Chọn sai gioăng: Sử dụng gioăng giá rẻ không chịu được hóa chất hoặc nhiệt độ lưu chất, dẫn đến gioăng bị nhũn, biến dạng rách vỡ sau thời gian ngắn.

• Chọn sai tiêu chuẩn flange: Vành bích JIS nhưng cố ép lắp vào van DIN, làm trật tâm lỗ, phá vỡ cấu trúc cơ học khi chịu tải.

• Sai mô-men siết: Siết quá mạnh làm vỡ hoặc cong vênh phần vành nhựa (stub end), siết quá lỏng làm rò rỉ lưu chất.

• Không kiểm tra độ đồng tâm: Ống bị xệ hoặc treo lệch khiến mặt bích chịu ứng suất cắt liên tục, giảm tuổi thọ mỏi của hệ thống.

How to Install an HDPE Flange Joint Correctly

Để có một hdpe mechanical joint hoàn hảo, hãy yêu cầu đội ngũ thi công tuân thủ nghiêm ngặt quy trình chuẩn quốc tế sau:

• Bước 1: Kiểm tra kỹ lưỡng kích thước ống, stub end, backing ring và thiết bị đầu cuối để đảm bảo mọi thứ cùng tiêu chuẩn (VD: cùng chuẩn PN16, EN 1092).

• Bước 2: Vệ sinh sạch sẽ bề mặt flange vành nhựa. Không để dính cát, dầu mỡ hay bavia hàn.

• Bước 3: Lắp gioăng làm kín (gasket) vào đúng tâm, đảm bảo không bị xô lệch hay gấp nếp.

• Bước 4: Xỏ từ từ bulong qua lỗ mặt bích, lắp đai ốc (nut) và vặn tay nhẹ nhàng để gá tạm.

• Bước 5: Siết bulong bằng cờ lê lực theo thứ tự hình sao (siết các bulong đối diện nhau). Chia lực làm 3 lần siết: 30%, 60%, và 100% mô-men xoắn yêu cầu.

• Bước 6: Thực hiện bơm nước thử áp (hydrostatic test) từ từ để kiểm tra hiện tượng rỉ nước.

• Bước 7: Nếu không có rò rỉ, nghiệm thu hệ thống và có thể bọc mỡ bảo vệ chống gỉ cho bulong.



HDPE Flange Joint Selection Checklist

Để phòng tránh rủi ro vật tư sai lệch, hãy lưu lại checklist mua hàng chuẩn kỹ sư này trước khi gửi yêu cầu báo giá:

•  Kích thước DN: Có khớp với đường kính ngoài (OD) của ống HDPE không?

•  Áp suất PN: Chịu được áp suất thiết kế tối đa của hệ thống chưa?

•  Tiêu chuẩn flange: Mặt bích thép tương thích theo chuẩn DIN, ANSI, hay JIS?

•  Vật liệu backing ring: Thép carbon mạ kẽm thông thường hay inox 304/316 cho môi trường chống gỉ?

•  Loại gasket: EPDM (nước) hay PTFE (hóa chất)?

•  Chứng chỉ chất lượng: Nhà cung cấp có đủ CO, CQ và chứng nhận xuất xưởng (Mill test) không?

•  Uy tín: Chọn nhà cung cấp chuyên nghiệp để tránh mua phải phụ kiện nhựa tái sinh giòn, dễ gãy hỏng.

Frequently Asked Questions About HDPE Flange Joints

What is the purpose of an HDPE flange joint?

Mục đích chính là tạo ra một liên kết cơ học chắc chắn nhưng có thể tháo lắp được, giúp nối đường ống nhựa HDPE với các thiết bị kim loại như van, máy bơm, hoặc chuyển đổi sang các hệ thống vật liệu khác.

Can HDPE flange joints be used underground?

Có thể, nhưng không khuyến khích trừ khi bắt buộc. Nếu chôn ngầm, toàn bộ cụm mặt bích (đặc biệt là bulong và backing ring) phải được bọc bảo vệ cẩn thận bằng băng keo chống ăn mòn hoặc sơn phủ epoxy dày đặc để chống rỉ sét từ đất ẩm.

What gasket is best for HDPE flange connections?

Gioăng cao su EPDM là lựa chọn tốt nhất và phổ biến nhất cho hệ thống cấp thoát nước tiêu chuẩn. Nếu truyền dẫn hóa chất công nghiệp, gioăng đệm PTFE (Teflon) sẽ là giải pháp tối ưu.

Are HDPE flange joints leak-proof?

Có, chúng hoàn toàn kín nước nếu được lắp đặt đúng kỹ thuật: sử dụng đúng loại gioăng, đồng tâm mặt bích và siết bulong với lực (torque) tiêu chuẩn phân bố đều.

How long does an HDPE flange joint last?

Phần vành nhựa (stub end) có tuổi thọ bằng với ống HDPE (hơn 50 năm). Tuổi thọ của cụm kết nối sẽ phụ thuộc vào sự suy giảm của gioăng cao su và mức độ rỉ sét của mặt bích kim loại/bulong, thông thường cần bảo dưỡng sau 10-15 năm.

Choosing the Right HDPE Flange Joint for Reliable Performance

Tóm tắt lại, flange joint HDPE không đơn thuần chỉ là một phụ kiện ghép nối, mà là mắt xích quyết định sự linh hoạt, tính an toàn và khả năng vận hành trơn tru của toàn bộ hệ thống đường ống. Việc lựa chọn đúng vật tư kết hợp với quy trình lắp ráp chuẩn xác sẽ loại bỏ hoàn toàn rủi ro rò rỉ, giúp quá trình bảo trì thiết bị về sau trở nên dễ dàng và tiết kiệm chi phí tối đa.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flange Joint HDPE
