Flange Metal Là Gì? Toàn Tập Kiến Thức Và Hướng Dẫn Lựa Chọn Từ Chuyên Gia Piping

Vì Sao Flange Metal Quan Trọng Trong Hệ Thống Đường Ống?

Trong các hệ thống đường ống (piping system) công nghiệp, việc kết nối các đoạn ống, van và thiết bị đòi hỏi phải đảm bảo độ kín khít tuyệt đối và khả năng chịu áp lực vận hành lớn. Phương pháp hàn cố định dù mang lại liên kết bền vững nhưng lại tạo ra một trở ngại cực kỳ lớn: không thể tháo rời để bảo trì, vệ sinh hoặc thay thế linh kiện.

Chính vì vậy, chọn sai flange metal hoặc áp dụng sai phương pháp kết nối có thể dẫn đến hiện tượng rò rỉ (leakage), lệch tâm (mismatch), gây tổn thất lưu chất và đe dọa an toàn lao động. Lúc này, metal flange (mặt bích kim loại) chính là giải pháp tối ưu nhất, vừa đảm bảo khả năng chịu lực tương đương mối hàn, vừa mang lại tính linh hoạt cao cho toàn bộ hệ thống vận hành.

Flange Metal Là Gì?

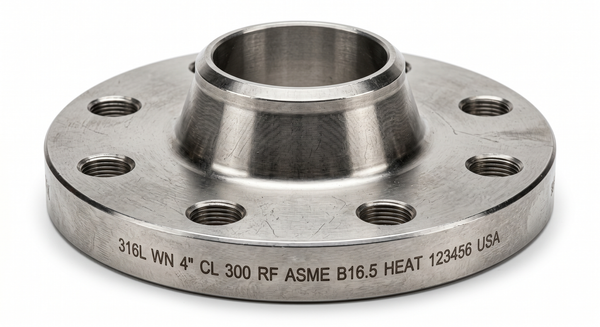

Flange metal (mặt bích kim loại) là một phụ kiện cơ khí có dạng hình đĩa, vòng tròn hoặc vành, được làm từ các loại hợp kim chịu lực. Nhiệm vụ chính của phụ kiện này là liên kết các đoạn ống với nhau, hoặc kết nối ống vào van, bơm, bình áp lực và các thiết bị phụ trợ khác trên hệ thống.

Bên cạnh chức năng tạo liên kết chắc chắn và kín áp, mặt bích kim loại sở hữu những đặc tính kỹ thuật vượt trội như khả năng chịu nhiệt độ cực cao, chịu áp suất lớn và có độ bền cơ học cao dưới tác động của ngoại lực hay sự rung chấn từ dòng chảy.

Nguyên Lý Kết Nối Của Metal Flange

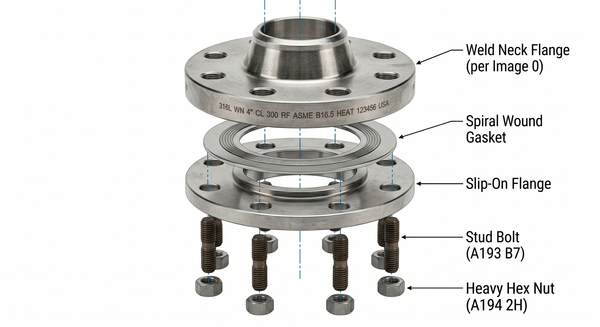

Cơ chế tạo độ kín của kết nối bằng mặt bích dựa trên nguyên lý ép cơ học. Quy trình này bao gồm ba thành phần không thể tách rời: Mặt bích (Flange) - Gioăng làm kín (Gasket) - Bulong (Bolts).

1. Hai metal flange đồng dạng sẽ được đặt đối diện nhau.

2. Một lớp gasket (gioăng bằng cao thể, PTFE hoặc kim loại mềm) được đặt vào giữa bề mặt tiếp xúc của hai bích để lấp đầy các khoảng hở vi mô.

3. Hệ thống bulong xung quanh vành bích sẽ được siết chặt với lực torque tiêu chuẩn, ép chặt hai mặt bích lại và nén gasket để tạo ra hiệu quả niêm phong lưu chất (sealing) hoàn hảo.

Nhờ cơ chế này, khi hệ thống gặp sự cố hoặc đến kỳ bảo dưỡng định kỳ, kỹ sư chỉ cần tháo lỏng các đai ốc là có thể tách rời đoạn ống dễ dàng, một lợi thế hoàn toàn vượt trội so với liên kết hàn chết.

Các Loại Flange Metal Phổ Biến Trong Công Nghiệp

Để đáp ứng các dải áp suất và điều kiện hình học khác nhau của hệ thống đường ống, cấu tạo và vật liệu của industrial flange được thiết kế vô cùng đa dạng.

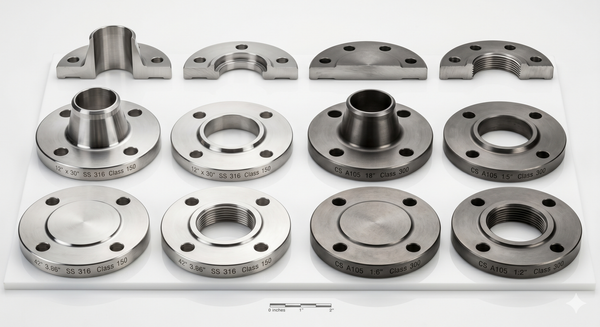

Phân Loại Theo Cấu Tạo Hình Học

• Weld Neck Flange (Mặt bích cổ hàn): Loại bích có phần cổ dài được vát mép để hàn đối đầu directamente với ống. Nhờ phần cổ chuyển tiếp lực này, ứng suất tập trung tại gốc bích được giảm thiểu, giúp weld neck flange chịu được áp suất rất cao, nhiệt độ âm hoặc biến thiên liên tục.

• Slip On Flange (Mặt bích bọc đúc/bích trượt): Đường kính trong của bích lớn hơn đường kính ngoài của ống một chút, cho phép ống trượt vào bên trong lòng bích rồi tiến hành hàn cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ định vị, chi phí phôi thấp hơn bích cổ hàn nhưng chịu áp lực kém hơn.

• Blind Flange (Mặt bích mù): Loại bích đặc không có lỗ ở tâm, dùng để bịt kín đầu đường ống hoặc các cửa xả chờ. Đây là phụ kiện chịu áp lực uốn lớn nhất trong các loại bích do phải hứng chịu toàn bộ lực đẩy của dòng lưu chất.

• Socket Weld Flange (Mặt bích hàn bọc nắp): Ống được đưa vào một phần gờ (socket) bên trong bích rồi hàn một đường góc ở phía ngoài. Thường dùng cho các đường ống kích thước nhỏ nhưng yêu cầu áp lực cao.

• Threaded Flange (Mặt bích ren): Kết nối với ống bằng bước ren mà không cần hàn. Thường ứng dụng trong môi trường dễ cháy nổ (không thể gia công nhiệt) hoặc các hệ thống áp suất thấp.

Phân Loại Theo Vật Liệu Chế Tạo

• Stainless Steel (Inox): Phổ biến nhất là SUS304, SUS316. Có khả năng chống ăn mòn hóa học cao, giữ bề mặt sạch sẽ.

• Carbon Steel (Thép cacbon): Các mác thép như A105, SS400. Có độ bền cơ học cao, chịu tải tốt và chi phí tối ưu nhất cho các môi trường trung tính.

• Alloy Steel (Thép hợp kim): Bổ sung Crôm, Moly giúp chịu nhiệt độ siêu cao trong các lò hơi, nhà máy nhiệt điện.

• Duplex Steel (Thép song pha): Kết hợp cấu trúc Austenitic và Ferritic, đem lại khả năng chịu lực cực đại và chống ăn mòn trong môi trường nước biển chứa Chloride.



Thông Số Kỹ Thuật Quan Trọng Của Flange Metal

Việc đọc hiểu chính xác các thông số kỹ thuật của metal pipe flange là bắt buộc để tránh tình trạng mismatch (lệch tâm, không khớp lỗ bulong) khi lắp ráp thực tế.

Khi lựa chọn bích, các kỹ sư cần đặc biệt chú ý đến cấu trúc bề mặt tiếp xúc (Flange Face Rating). Hai dạng phổ biến nhất bao gồm: Flat Face (FF) - Bề mặt phẳng hoàn toàn và Raised Face (RF) - Bề mặt có một gờ nhô lên ở giữa để tập trung lực nén vào vùng gioăng.

Bên cạnh đó, các thông số về số lượng lỗ bulong (Bolt hole), đường kính lỗ bulong và đường kính vòng chia lỗ bulong (PCD - Pitch Circle Diameter) phải trùng khớp tuyệt đối giữa hai mặt bích đối đầu. Nếu bạn cố tình kết nối một ansi flange với một din flange có cùng kích thước danh nghĩa, bạn sẽ thất bại vì PCD và số lượng lỗ bulong của chúng hoàn toàn khác nhau.

So Sánh Flange Inox (Stainless Steel Flange) Và Flange Thép Carbon (Carbon Steel Flange)

Để tối ưu hóa chi phí đầu tư vật tư dự án, việc cân nhắc giữa bích inox và bích thép cacbon luôn là bài toán cốt lõi của các kỹ sư cơ điện:

Ưu Điểm Và Nhược Điểm Của Flange Metal

Ưu điểm

• Chịu tải trọng và áp lực động cực tốt: Cấu trúc kim loại nguyên khối qua rèn giúp bích chịu được áp suất xung kích của dòng lưu chất bên trong lòng ống.

• Hỗ trợ bảo trì cơ động: Cho phép tháo rời nhanh chóng từng module đường ống để vệ sinh súc rửa mà không cần cắt phá ống.

• Độ bền bỉ theo thời gian: Tuổi thọ vận hành có thể lên tới hàng chục năm trong điều kiện môi trường làm việc khắc nghiệt.

Nhược điểm

• Trọng lượng lớn: Gây áp lực tải trọng lên hệ thống giá đỡ (pipe support), đòi hỏi tính toán kết cấu kỹ lưỡng.

• Rủi ro rò rỉ tiềm ẩn: Khác với mối hàn kín tuyệt đối, kết nối bích phụ thuộc hoàn toàn vào chất lượng và kỹ thuật siết bulong đối với lớp gioăng đệm. Nếu lực siết không đều, hệ thống sẽ bị leak ngay lập tức.

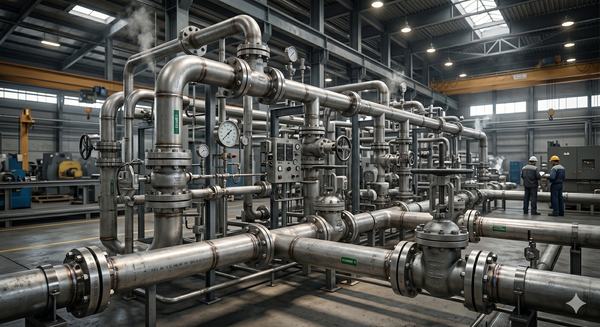

Ứng Dụng Thực Tế Của Flange Metal Trong Công Nghiệp

Sự hiện diện của các piping flange phủ rộng khắp các hạ tầng kỹ thuật trọng điểm:

• Công nghiệp Dầu khí và Hóa chất: Nơi lưu chất vận hành thường ở áp suất cực cao và có tính ăn mòn đậm đặc. Các dòng bích thép hợp kim và duplex là lựa chọn hàng đầu.

• Hệ thống Steam (Hơi nước áp lực cao): Khí hóa lỏng, hơi nóng đòi hỏi các liên kết có độ ổn định nhiệt và cơ học cao để tránh thảm họa nổ đường ống.

• Hệ thống HVAC và Phòng cháy chữa cháy (PCCC): Các đường ống trục chính dẫn nước chắp nối bằng mặt bích thép mạ kẽm nhằm đảm bảo tiến độ thi công nhanh và chịu áp lực bơm tăng áp.

• Công nghiệp Thực phẩm & Dược phẩm: Sử dụng 100% bích inox vi sinh đánh bóng bề mặt để chống bám dính vi khuẩn và đáp ứng tiêu chuẩn vệ sinh nghiêm ngặt.

Sai Lầm Thường Gặp Khi Chọn Và Lắp Đặt Metal Flange

1. Lắp lẫn lộn các tiêu chuẩn (Mixed Standards): Cố tình cưỡng ép lắp mặt bích tiêu chuẩn jis flange vào hệ thống đang chạy tiêu chuẩn ANSI. Hậu quả là các tâm lỗ bulong lệch nhau, không thể xỏ thanh ren qua.

2. Chọn sai Class áp suất: Dùng bích Class 150 cho đường ống có áp suất vận hành vượt quá 20 bar, dẫn đến biến dạng bề mặt bích, gây phá hủy kết nối làm kín.

3. Sử dụng sai vật liệu Gasket: Sử dụng gioăng cao su thông thường cho hệ thống hơi nóng (Steam), khiến gioăng bị chảy nát dưới tác động nhiệt, gây rò rỉ nghiêm trọng.



Checklist: Cách Chọn Flange Metal Phù Hợp Cho Dự Án

Để đảm bảo hệ thống vận hành an toàn và tối ưu kinh tế, hãy duyệt qua checklist kỹ thuật dưới đây trước khi đặt hàng vật tư:

• Xác định môi chất bên trong ống:

  • Hóa chất mạnh, axit $\rightarrow$ Chọn Inox 316.

  • Nước sạch, khí nén $\rightarrow$ Chọn Thép Carbon (A105, SS400).

•  Xác định áp suất và nhiệt độ tối đa:

  • Áp suất cao (>20 bar) kèm nhiệt độ cao $\rightarrow$ Chọn weld neck flange hệ Class 300 trở lên.

  • Áp suất thấp, trung bình $\rightarrow$ Chọn slip on flange hệ PN10 - PN16 để tiết kiệm chi phí gia công.

•  Đồng bộ tiêu chuẩn đường ống có sẵn: Kiểm tra hệ thống hiện tại đang đi theo chuẩn Mỹ (ASME B16.5) hay chuẩn Châu Âu (EN 1092/DIN) để chọn bích phối bộ chính xác.

Hướng Dẫn Quy Trình Lắp Đặt Flange Metal Chuẩn Kỹ Thuật

Việc lắp đặt mặt bích đòi hỏi sự tỉ mỉ để tạo ra lực ép đồng đều lên bề mặt gioăng:

1. Kiểm tra Alignment (Độ đồng tâm): Đảm bảo hai mặt bích đối diện thẳng hàng, song song với nhau. Tuyệt đối không dùng lực siết bulong để kéo hai đường ống bị lệch về gần nhau.

2. Đặt Gasket đồng tâm: Vệ sinh sạch bề mặt bích (flat face flange hoặc raised face flange), đặt gioăng vào chính giữa lòng vành bích.

3. Siết bulong theo sơ đồ đối xứng (Star Pattern): Không siết chặt vòng tròn liền kề. Hãy siết theo cặp đối diện nhau (Ví dụ: Trên - Dưới, Trái - Phải) theo từng giai đoạn lực tăng dần: 30% $\rightarrow$ 60% $\rightarrow$ 100% lực torque khuyến cáo từ nhà sản xuất. Điều này ngăn chặn hiện tượng vênh bề mặt bích và dập gãy gioăng.

Câu Hỏi Thường Gặp Về Flange Metal (FAQ)

FAQ 1: Sự khác biệt cơ bản nhất giữa bích ANSI và bích DIN là gì? ANSI là tiêu chuẩn của Mỹ (sử dụng đơn vị Inch và phân loại theo Class 150, 300...), trong khi DIN là tiêu chuẩn của Đức/Châu Âu (sử dụng đơn vị mm và phân loại theo PN10, PN16...). Kích thước hình học và sơ đồ bố trí lỗ bulong của hai tiêu chuẩn này hoàn toàn khác nhau, không thể lắp ráp trực tiếp vào nhau.

FAQ 2: Khi nào bắt buộc phải dùng Weld Neck Flange thay vì Slip On Flange? Bạn phải dùng bích cổ hàn (Weld Neck) khi hệ thống hoạt động trong điều kiện: Áp suất rất cao (Class 600 trở lên), dòng lưu chất có sự thay đổi nhiệt độ đột ngột (thermal shock), hoặc đường ống chứa các chất khí dễ cháy nổ, độc hại cần hạn chế tối đa nguy cơ rò rỉ tại các đường hàn góc.

FAQ 3: Làm thế nào để bảo vệ mặt bích kim loại khỏi bị gỉ sét ngoài môi trường? Đối với bích thép carbon, bạn có thể sử dụng các biện pháp bảo vệ bề mặt như: mạ kẽm nhúng nóng (Hot-dip galvanized), mạ kẽm điện phân, hoặc sơn phủ epoxy chịu nhiệt. Đối với môi trường biển bão hòa muối, sử dụng bích inox hoặc bích có mũ bọc bảo vệ bích (flange protectors) chuyên dụng là giải pháp tối ưu.

Tổng Kết Và Liên Hệ Tư Vấn

Flange metal đóng vai trò là "mắt xích" xương sống giúp kết nối và vận hành linh hoạt các hệ thống đường ống công nghiệp hiện đại. Việc thấu hiểu từ cấu tạo, vật liệu cho đến các tiêu chuẩn kỹ thuật cốt lõi sẽ giúp doanh nghiệp tiết kiệm chi phí vật tư, rút ngắn thời gian thi công và loại bỏ triệt để các rủi ro mất an toàn do rò rỉ hệ thống.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flange Metal
