Flange Mount Shaft Collar: Giải Pháp Cố Định Trục Chính Xác Trong Cơ Khí

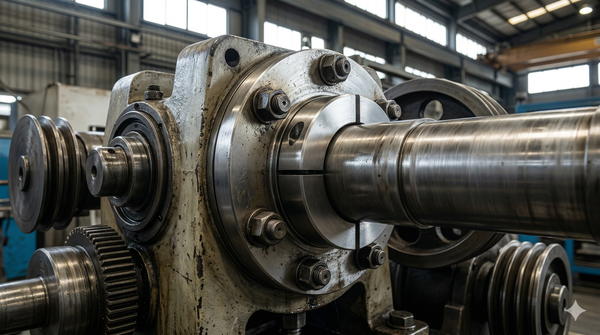

“Một hệ thống trục quay bị lệch vị trí chỉ sau vài ngày vận hành...” Đây không phải là một tình huống giả định mà là "cơn ác mộng" thực tế của rất nhiều kỹ sư bảo trì và lắp ráp máy. Khi một chiếc trục không được cố định đúng cách, lực ly tâm và độ rung trong quá trình vận hành sẽ dần dần đẩy trục ra khỏi vị trí ban đầu, dẫn đến sai số trong truyền động, làm mòn vòng bi và thậm chí gây hỏng hóc toàn bộ dây chuyền sản xuất.
Nguyên nhân thường không nằm ở những bộ phận khổng lồ như động cơ hay biến tần, mà lại nằm ở những chi tiết nhỏ bé bị xem nhẹ. Để giải quyết triệt để bài toán này, flange mount shaft collar xuất hiện như một giải pháp cứu cánh. Dù kích thước không lớn, nhưng thiết bị này quyết định trực tiếp đến độ ổn định và tính chính xác của hệ thống. Hiểu rõ và ứng dụng đúng loại linh kiện này chính là ranh giới giữa một hệ thống vận hành trơn tru và một hệ thống đầy lỗi kỹ thuật.
Flange mount shaft collar là gì?

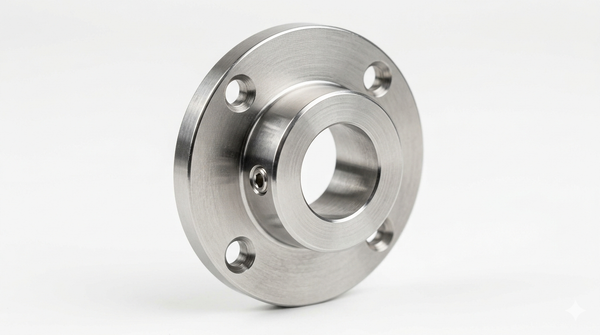

Trong ngành cơ khí chính xác, flange mount shaft collar (vòng kẹp trục mặt bích) là một linh kiện phụ trợ được thiết kế đặc biệt để kết hợp giữa khả năng kẹp chặt trục và khả năng cố định trục đó lên một bề mặt phẳng hoặc khung máy. Khác với các loại vòng kẹp trục thông thường chỉ có chức năng chặn vị trí trên trục, loại mặt bích này có thêm một đĩa nền (plate) tích hợp các lỗ bắt bu-lông.
Flange mount shaft collar là một loại vòng kẹp trục có tích hợp mặt bích, cho phép cố định trục vào bề mặt hoặc cấu trúc máy, giúp tăng độ ổn định và chính xác trong hệ thống truyền động thông qua cơ chế kẹp chặt và liên kết cơ cơ học bằng bu-lông.
Chức năng chính của nó là tạo ra một điểm tựa vững chắc cho trục, ngăn chặn sự dịch chuyển dọc trục và đảm bảo trục luôn nằm đúng tâm so với khung đỡ. Đây là chi tiết không thể thiếu trong các cụm máy cần độ cứng vững cao và chịu tải trọng dọc trục lớn.
Nguyên lý hoạt động của flange mount shaft collar
Nguyên lý vận hành của flange mount shaft collar dựa trên hai cơ chế kết nối độc lập nhưng hỗ trợ lẫn nhau:
Cơ chế kẹp trục: Vòng kẹp sẽ ôm sát và bám chặt vào bề mặt trục thông qua vít siết (set screw) hoặc cơ chế kẹp (clamp style). Lực ma sát được tạo ra cực lớn giúp vòng kẹp không bị trượt khi trục quay hoặc chịu lực đẩy.
Cơ chế cố định bề mặt: Phần mặt bích tích hợp sẽ được bắt bu-lông trực tiếp vào vách máy, khung máy hoặc bất kỳ bề mặt phẳng nào.
Bản chất của thiết bị này là sự kết hợp hoàn hảo giữa cố định trục và cố định vị trí. Một insight kỹ thuật quan trọng mà bạn cần lưu ý: Trong khi các loại collar thông thường chỉ đóng vai trò là vật cản "trôi nổi" trên trục, thì flange mount shaft collar lại đóng vai trò là một "mỏ neo". Nó giữ toàn bộ hệ thống trục liên kết chặt chẽ với cấu trúc tĩnh của máy, từ đó loại bỏ hoàn toàn hiện tượng rung lắc và sai lệch vị trí do động năng gây ra.

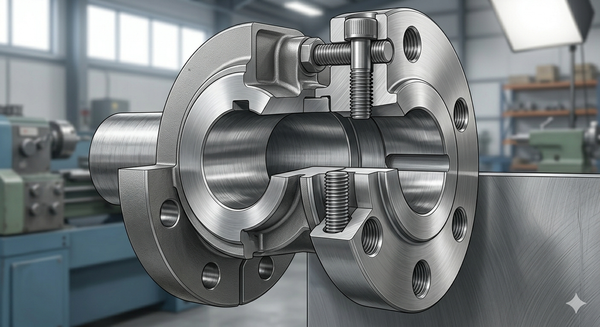

Cấu tạo của flange mount shaft collar
Để đảm bảo khả năng chịu tải và độ bền, một bộ flange mount shaft collar tiêu chuẩn thường bao gồm 4 thành phần chính:
Vòng kẹp (Collar body): Phần trung tâm ôm sát trục, được gia công với độ chính xác cao về đường kính trong.
Mặt bích (Flange plate): Phần mở rộng ra phía ngoài, thường có hình tròn, hình vuông hoặc hình thoi tùy theo không gian lắp đặt.
Lỗ bắt bu-lông: Các lỗ được khoan sẵn trên mặt bích (thường là 2, 3 hoặc 4 lỗ) để luồn bu-lông cố định vào khung máy.
Vít siết (Hardware): Các loại vít lục giác cường độ cao dùng để siết chặt vòng kẹp vào trục.
Về vật liệu, thiết bị này thường được chế tạo từ Thép (Black Oxide hoặc mạ kẽm) để tối ưu chi phí và chịu lực, Inox (304 hoặc 316) để chống ăn mòn trong môi trường thực phẩm/hóa chất, và Nhôm cho các ứng dụng yêu cầu trọng lượng nhẹ nhưng vẫn đảm bảo độ cứng vững nhất định.
Phân loại flange mount shaft collar
Tùy theo cơ chế kẹp và môi trường ứng dụng, chúng ta có thể phân chia thành các loại sau:
Theo cơ chế kẹp:
Set Screw Type: Dùng vít siết trực tiếp vào bề mặt trục. Loại này rẻ nhưng dễ làm trầy xước trục.
Clamp Type (1 mảnh hoặc 2 mảnh): Siết bằng cách co bóp vòng kẹp. Loại này bảo vệ trục cực tốt và lực kẹp phân bổ đều hơn.
Theo vật liệu:
Thép carbon: Chịu tải lớn, dùng trong công nghiệp nặng.
Thép không gỉ (Inox): Chuyên dùng cho môi trường ẩm ướt hoặc yêu cầu vệ sinh an toàn thực phẩm.
Nhôm: Ứng dụng trong robot hoặc thiết bị cầm tay để giảm tải trọng cho động cơ.
Theo ứng dụng: Phân chia theo dải kích thước từ siêu nhỏ (micro) cho máy CNC mini đến kích thước lớn cho băng tải công nghiệp nặng.
Thông số kỹ thuật cần quan tâm
Khi lựa chọn flange mount shaft collar, bạn không thể chỉ nhìn bằng mắt thường. Cần đối chiếu chính xác các thông số sau:
| Thông số | Ý nghĩa |
|---|---|
| Đường kính trục (Shaft Diameter) | Kích thước quan trọng nhất, phải khít với trục (dung sai thường là +0.01mm đến +0.05mm). |
| Đường kính ngoài (OD) | Ảnh hưởng đến không gian lắp đặt xung quanh trục. |
| Độ dày Flange | Quyết định khả năng chịu lực đẩy dọc trục của linh kiện. |
| Số lỗ bu-lông | Liên quan đến độ ổn định khi gắn vào khung (thường là 2 hoặc 4 lỗ). |
| Lực siết quy định | Tránh việc siết quá chặt gây cháy ren hoặc quá lỏng gây trượt trục. |
So sánh flange mount shaft collar vs shaft collar thường
Rất nhiều người nhầm lẫn và cho rằng hai loại này có thể thay thế cho nhau. Hãy cùng nhìn vào bảng so sánh thực tế:
| Tiêu chí | Flange Mount Shaft Collar | Shaft Collar thường |
|---|---|---|
| Mặt bích tích hợp | Có | Không |
| Cố định vào bề mặt tĩnh | Có (Bằng bu-lông) | Không (Chỉ bám trên trục) |
| Độ ổn định hệ thống | Rất cao | Trung bình |
| Khả năng chịu tải dọc trục | Cực tốt (truyền tải sang khung máy) | Hạn chế (dễ bị đẩy trượt dọc trục) |
| Ứng dụng chính | Cố định trục vào khung, ổ đỡ phụ | Chặn vị trí, giới hạn hành trình |
Kết luận: Bạn nên chọn flange mount khi cần một "điểm neo" chắc chắn cho trục vào khung máy. Ngược lại, shaft collar thường chỉ phù hợp để làm vòng chặn hoặc định vị các linh kiện khác trên cùng một trục quay.
Tại sao nên dùng flange mount shaft collar?
Nếu bạn vẫn đang cân nhắc về việc bổ sung chi tiết này vào bản thiết kế, đây là 3 lý do "đắt giá" khiến flange mount shaft collar trở nên ưu việt:
Tăng độ chính xác tuyệt đối: Bằng cách khóa chặt trục vào một vị trí cố định trên khung máy, các sai số về độ rơ dọc trục gần như bị triệt tiêu.
Giảm rung động và tiếng ồn: Khi trục được giữ chặt ở cả hai đầu hoặc tại các điểm trung gian bằng mặt bích, hiện tượng cộng hưởng rung động sẽ giảm mạnh, giúp máy vận hành êm ái hơn.
Khả năng cố định đa điểm: Bạn có thể dễ dàng thiết kế các hệ thống trục dài mà vẫn đảm bảo độ thẳng hàng nhờ việc bắt bu-lông mặt bích vào các thanh đỡ dọc theo hành trình của trục.
Sử dụng chi tiết này không chỉ là giữ trục, mà là giữ cho toàn bộ hệ thống vận hành ổn định bền bỉ qua thời gian, tránh những đợt dừng máy đột xuất để bảo trì.
ỨNG DỤNG THỰC TẾ
Flange mount shaft collar dùng ở đâu?
Với khả năng cố định linh hoạt, linh kiện này xuất hiện trong hầu hết các thiết bị truyền động hiện đại:
Máy CNC và Máy cắt Laser: Giữ các trục vít me hoặc trục dẫn hướng luôn thẳng hàng với khung máy để đảm bảo độ chính xác khi gia công sản phẩm.
Hệ thống băng tải: Cố định các trục rulo vào thành băng tải, chịu tải trọng lớn từ hàng hóa mà không bị xê dịch.
Robot công nghiệp: Sử dụng vòng kẹp nhôm trong các khớp nối để giữ trục động cơ ổn định mà không làm tăng quá nhiều trọng lượng cánh tay robot.
Thiết bị in ấn và bao bì: Đảm bảo các trục lô cuốn luôn song song tuyệt đối, tránh tình trạng lệch giấy hoặc nhăn màng.
Khi nào nên dùng flange mount thay vì loại thường?
Bạn nên chuyển sang sử dụng loại mặt bích trong các trường hợp sau:
Khi bạn cần lắp đặt trục vuông góc hoặc song song với một vách ngăn/khung máy mà không muốn dùng các ổ bi gối đỡ cồng kềnh.
Khi trục phải chịu lực đẩy dọc trục lớn (axial load) mà các loại vòng kẹp thường không thể giữ nổi.
Trong các ứng dụng yêu cầu độ chính xác về vị trí (positioning) cực cao, nơi mà chỉ một sai lệch 0.1mm cũng dẫn đến phế phẩm.
Sai lầm thường gặp và hậu quả
Trong quá trình tư vấn kỹ thuật, chúng tôi nhận thấy 3 sai lầm phổ biến nhất:
Dùng collar thường để thay thế: Nhiều người cố gắng hàn thêm một miếng sắt vào collar thường để làm mặt bích. Điều này làm mất độ đồng tâm và gây yếu kết cấu.
Chọn sai kích thước đường kính trong: Chỉ cần lỏng một chút, lực kẹp sẽ không đủ, dẫn đến hiện tượng trượt trục khi máy đạt tốc độ cao.
Siết không đủ lực: Việc siết vít không đủ mô-men xoắn quy định sẽ làm cho trục bị xoay bên trong vòng kẹp, gây mài mòn và sinh nhiệt.
Hậu quả: Trượt trục dẫn đến sai lệch vị trí, rung máy làm hỏng các linh kiện điện tử nhạy cảm, và cuối cùng là tốn kém chi phí thay thế vật tư nặng nề hơn.
Cách chọn flange mount shaft collar đúng
Để tối ưu hóa hiệu quả, hãy làm theo quy trình checklist sau:
[ ] Đo chính xác đường kính trục: Sử dụng thước kẹp điện tử để đo đường kính trục tại vị trí lắp đặt (không nên lấy số đo trên bản vẽ cũ vì trục có thể đã mòn).
[ ] Xác định tải trọng dọc trục: Lực đẩy lên mặt bích là bao nhiêu để chọn độ dày mặt bích và số lỗ bu-lông (2 lỗ cho tải nhẹ, 4 lỗ cho tải nặng).
[ ] Chọn vật liệu: Nếu trong phòng sạch hoặc xưởng thực phẩm, hãy chọn Inox. Nếu máy khô ráo và cần rẻ, thép mạ là đủ.
[ ] Kiểm tra không gian lắp đặt: Đảm bảo diện tích bề mặt đủ rộng để áp sát phần mặt bích của collar.
Lưu ý khi lắp đặt và bảo trì
Lắp đặt đúng kỹ thuật sẽ kéo dài tuổi thọ linh kiện lên gấp nhiều lần:
Siết đều lực: Nếu là loại 2 mảnh hoặc mặt bích 4 lỗ, hãy siết bu-lông theo thứ tự đối xứng để lực ép được phân bổ đều, tránh làm vênh mặt bích.
Vệ sinh trục: Trước khi lắp, hãy lau sạch dầu mỡ thừa trên trục để tăng lực ma sát cho vòng kẹp.
Kiểm tra định kỳ: Trong 100 giờ vận hành đầu tiên, hãy kiểm tra lại độ chặt của vít siết vì độ rung của máy có thể làm lỏng các kết nối mới.
FAQ - Những câu hỏi thường gặp
1. Flange mount shaft collar có khác gì shaft collar thường?
→ Khác biệt lớn nhất là phần mặt bích tích hợp giúp nó có khả năng bắt bu-lông cố định vào bề mặt tĩnh (khung máy), trong khi collar thường chỉ có thể bám trên trục.
2. Khi nào tôi thực sự cần dùng loại mặt bích này?
→ Khi bạn muốn cố định một đầu trục vào khung máy hoặc tạo ra một điểm chặn vững chắc không thể dịch chuyển dưới áp lực lớn.
3. Nên chọn loại 1 mảnh hay 2 mảnh (Split)?
→ Loại 2 mảnh (Double Split) là tốt nhất vì bạn có thể lắp đặt/tháo rời mà không cần phải tháo toàn bộ các linh kiện khác trên trục, đồng thời lực kẹp của nó cũng mạnh và đều nhất.
4. Inox hay thép tốt hơn cho flange mount shaft collar?
→ Thép carbon có độ cứng bề mặt tốt hơn và rẻ hơn, nhưng nếu môi trường có độ ẩm cao, Inox là lựa chọn duy nhất để tránh gỉ sét làm kẹt trục.
5. Việc lắp mặt bích này có gây rung máy không?
→ Hoàn toàn không. Ngược lại, nếu được lắp đúng kỹ thuật và siết đủ lực, nó giúp triệt tiêu rung động dọc trục, giúp máy chạy ổn định hơn.
Kết luận
Flange mount shaft collar tuy chỉ là một chi tiết nhỏ trong tổng thể máy móc, nhưng vai trò "mỏ neo" của nó lại cực kỳ quan trọng đối với độ chính xác và ổn định của hệ thống. Đầu tư đúng mức vào việc lựa chọn kích thước, vật liệu và phương pháp lắp đặt linh kiện này chính là cách bạn bảo vệ hệ thống truyền động khỏi những sai số và hư hỏng không đáng có.
Đừng để một sai lệch nhỏ ở vòng kẹp trục làm ảnh hưởng đến tiến độ và chất lượng của cả dây chuyền sản xuất. Một hệ thống hoàn hảo luôn bắt đầu từ những chi tiết được cố định vững chắc nhất.
