Hướng Dẫn Flange Mounting Chuẩn Kỹ Thuật: Giải Pháp Chống Rò Rỉ Tuyệt Đối

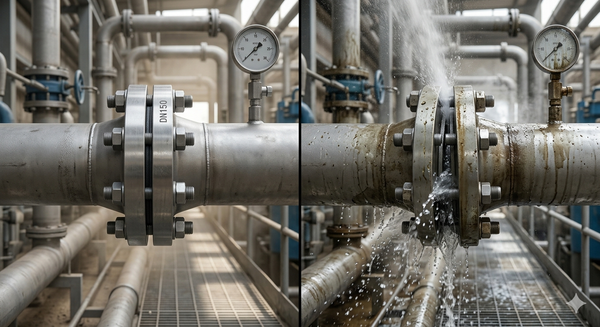

Hệ thống đường ống của bạn vừa được lắp đặt xong, áp lực được đưa vào, và... rò rỉ xuất hiện ngay tại mối nối mặt bích (flange). Đây là nỗi ám ảnh của bất kỳ kỹ sư hay đội thợ lắp đặt nào. Hậu quả không chỉ dừng lại ở việc phải xả áp, tháo ra làm lại nhiều lần, gây lãng phí thời gian và chi phí vật tư, mà còn tiềm ẩn nguy cơ mất an toàn cháy nổ, ô nhiễm môi trường nghiêm trọng.
Vậy nguyên nhân là do đâu? Có phải lỗi do mặt bích kém chất lượng? Thực tế, hơn 80% trường hợp rò rỉ tại mối nối bích không xuất phát từ bản thân mặt bích, mà nằm ở quy trình flange mounting (lắp đặt mặt bích). Việc chọn sai gioăng, vệ sinh không sạch bề mặt, hay đơn giản nhưng cực kỳ quan trọng là siết bulong không theo đúng trình tự kỹ thuật, đều là những "thủ phạm" giấu mặt.
Lắp đặt mặt bích không đơn thuần chỉ là "bỏ gioăng vào và siết chặt bulong". Đó là một quy trình kỹ thuật đòi hỏi sự chính xác, tuân thủ nghiêm ngặt các thông số để đảm bảo độ kín khít và an toàn lâu dài cho hệ thống. Bài viết này sẽ phân tích chuyên sâu về quy trình flange mounting chuẩn, giúp bạn kiểm soát lực, độ kín và loại bỏ hoàn toàn rủi ro rò rỉ.
1. Kiến Thức Nền: Khái Niệm Và Nguyên Lý Flange Mounting
Để lắp đặt đúng, trước hết chúng ta cần hiểu rõ bản chất của quy trình này.
1.1. Flange Mounting Là Gì?

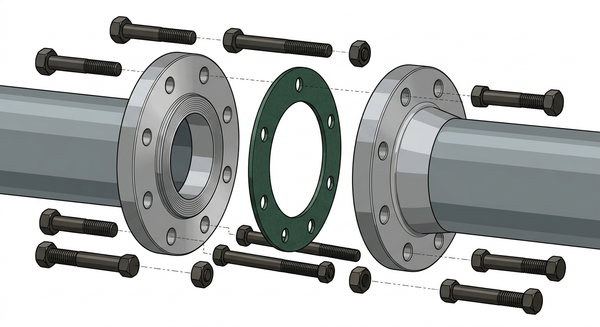

Flange mounting là thuật ngữ kỹ thuật chỉ quá trình lắp đặt, kết nối và siết chặt hai mặt bích (flange) lại với nhau để tạo thành một mối nối kín, vững chắc giữa hai đoạn ống, hoặc giữa ống với các thiết bị khác như van, máy bơm, bồn chứa.
Đây không phải là thao tác đơn lẻ, mà là một tổ hợp các bước kết hợp ba thành phần chính:
Hai mặt bích: Các đầu nối cần kết nối.
Gioăng (Gasket): Chi tiết làm kín được đặt giữa hai mặt bích.
Hệ thống bulong, đai ốc: Dụng cụ tạo lực siết.
1.2. Nguyên Lý Làm Kín
Nguyên lý cốt lõi của mối nối mặt bích là tạo ra một lực ép đủ lớn và đồng đều để nén chặt miếng gioăng (gasket) nằm giữa hai bề mặt bích. Dưới tác động của lực siết bulong, gioăng biến dạng và điền đầy vào các khoảng hở, vết xước vi mô trên bề mặt flange, từ đó ngăn chặn lưu chất (chất lỏng hoặc chất khí) rò rỉ ra ngoài.
Một mối nối flange mounting thành công khi đạt được sự cân bằng giữa:
Lực siết đủ lớn: Để gioăng đạt độ biến dạng làm kín cần thiết.
Lực siết đồng đều: Để toàn bộ bề mặt gioăng chịu áp lực như nhau, tránh bị ép lệch hoặc rách cục bộ.
Độ phẳng bề mặt flange: Đảm bảo gioăng tiếp xúc tốt nhất.
2. Phân Tích Chuyên Sâu Kỹ Thuật Flange Mounting
Lắp đặt flange không chỉ có một cách duy nhất. Tùy thuộc vào áp lực, nhiệt độ, kích thước ống và dung môi lưu chất, chúng ta phải lựa chọn phương pháp siết bulong phù hợp.
2.1. Các Phương Pháp Siết Bulong (Bolting Methods)
Siết thủ công (Manual Torque): Sử dụng cờ lê, mỏ lết thông thường. Phương pháp này có độ chính xác thấp, lực siết hoàn toàn phụ thuộc vào sức lực và kinh nghiệm của người thợ. Chỉ phù hợp cho các hệ thống ống nhỏ, áp lực thấp và gioăng mềm (cao su, PTFE).
Siết bằng cờ lê lực (Torque Wrench): Đây là phương pháp phổ biến và được khuyến khích nhất cho các hệ thống công nghiệp thông thường. Cờ lê lực cho phép thiết lập và kiểm soát chính xác lực siết (torque) cần đạt được, đảm bảo bulong được siết đúng lực quy định.
Siết thủy lực (Hydraulic Tensioning): Sử dụng các dụng cụ thủy lực để tạo lực kéo thẳng vào bulong trước khi vặn đai ốc. Phương pháp này có độ chính xác cao nhất, lực siết cực kỳ đồng đều, thường được áp dụng cho các hệ thống mặt bích lớn (DN600 trở lên), áp lực cao, nhiệt độ khắc nghiệt trong các ngành dầu khí, hóa chất, nhà máy điện.
3. So Sánh Các Phương Pháp Siết
| Phương pháp | Độ chính xác lực siết | Ứng dụng | Ưu điểm | Nhược điểm |
| Thủ công | Thấp | Hệ thống nhỏ, áp thấp | Chi phí thấp, nhanh | Dễ siết lệch, không kiểm soát được lực |
| Cờ lê lực | Trung bình - Cao | Phổ biến công nghiệp | Kiểm soát lực tốt, dễ dùng | Chi phí đầu tư dụng cụ |
| Thủy lực | Rất cao | Công nghiệp nặng, áp cao | Lực siết siêu đồng đều, chính xác | Chi phí cao, thiết bị cồng kềnh |
3.2. Các Thông Số Quan Trọng Quyết Định Độ Kín
80% lỗi rò rỉ mối nối flange bắt nguồn từ việc kiểm soát sai các thông số sau:
Lực siết bulong (Torque Value): Đây là thông số quan trọng nhất. Nếu lực quá nhỏ, gioăng không đủ độ kín. Nếu lực quá lớn, có thể làm rách gioăng, hỏng ren bulong hoặc thậm chí làm cong vênh mặt bích. Lực siết cần được tính toán dựa trên loại gioăng, kích thước mặt bích, cấp bulong và áp lực hệ thống.
Loại gioăng (Gasket Type): Gioăng phải phù hợp với nhiệt độ, áp lực và dung môi lưu chất.
Gioăng cao su (Rubber): Áp thấp, nhiệt độ thường (nước, khí).
Gioăng PTFE: Chống hóa chất tốt, nhiệt độ trung bình.
Gioăng kim loại (Spiral Wound Gasket - SWG): Áp cao, nhiệt độ cao (steam, dầu khí).
Độ phẳng và độ sạch bề mặt bích: Bề mặt flange phải phẳng và sạch sẽ. Bất kỳ vết xước, gỉ sét hay tạp chất nào cũng tạo ra đường dẫn cho lưu chất rò rỉ.
Số lượng bulong & Cấp độ bulong: Đảm bảo sử dụng đúng số lượng bulong và đai ốc có cấp bền phù hợp để chịu được lực siết.
4. Tại Sao Flange Mounting Chuẩn Lại Cực Kỳ Quan Trọng?
Việc tuân thủ quy trình lắp đặt flange chuẩn không chỉ là vấn đề kỹ thuật, mà còn mang lại lợi ích thực tế về an toàn và kinh tế.
4.1. Khi Nào Cần Flange Mounting Chuẩn Kỹ Thuật?
Quy trình lắp đặt chuẩn phải được áp dụng cho tất cả các hệ thống. Tuy nhiên, nó là bắt buộc và cực kỳ khắt khe đối với các hệ thống:
Dầu khí, lọc hóa dầu: Nơi lưu chất là chất cháy nổ, áp lực và nhiệt độ cực cao.
Hóa chất: Lưu chất ăn mòn mạnh, nguy hiểm nếu rò rỉ.
Phòng cháy chữa cháy (PCCC): Đảm bảo hệ thống hoạt động tin cậy khi có sự cố.
Cấp nước áp lực lớn: Ngăn chặn lãng phí tài nguyên và hư hỏng hạ tầng.
4.2. Sai Lầm Thường Gặp Và Hậu Quả
Nhiều người vẫn lắp flange theo thói quen và kinh nghiệm, dẫn đến những sai lầm nghiêm trọng:
Siết bulong theo vòng tròn: Đây là lỗi phổ biến nhất. Siết theo vòng tròn sẽ ép gioăng không đều, làm lệch mặt bích và gây rò rỉ ở phía đối diện. Trình tự siết đúng phải theo hình sao (cross pattern).
Không vệ sinh bề mặt bích: Gỉ sét, cặn bẩn, hoặc gioăng cũ còn dính trên mặt bích sẽ ngăn chặn gioăng mới tiếp xúc hoàn toàn, tạo khe hở rò rỉ.
Tái sử dụng gioăng cũ: Gioăng đã qua sử dụng đã bị nén cố định, độ đàn hồi giảm sút. Việc tái sử dụng gần như chắc chắn sẽ gây rò rỉ.
Không kiểm tra lực siết bằng dụng cụ: Lắp bằng cảm giác "tay" không bao giờ đảm bảo chính xác lực siết cần thiết.
Hậu Quả Cay Đắng:
Rò rỉ lưu chất: Gây ô nhiễm, cháy nổ, mất an toàn.
Phải tháo ra làm lại: Lãng phí thời gian, nhân công, chi phí gioăng, bulong mới.
Giảm tuổi thọ hệ thống: Siết quá lực có thể làm hỏng mặt bích, bulong.
Nguy cơ tai nạn: Đặc biệt nguy hiểm trong các môi trường áp cao, nhiệt cao.

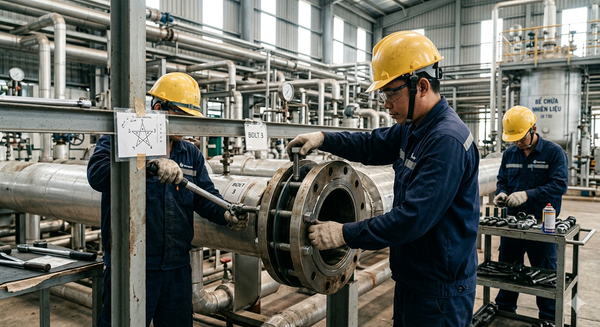

5. Hướng Dẫn Chi Tiết Quy Trình Flange Mounting Chuẩn Kỹ Thuật
Dưới đây là quy trình 5 bước lắp đặt mặt bích (flange) chuẩn kỹ thuật, giúp bạn loại bỏ rò rỉ:
5.1. Quy Trình Lắp Đặt Step-by-Step
Bước 1: Làm sạch bề mặt flange. Sử dụng bàn chải sắt, giấy nhám hoặc chất tẩy rửa chuyên dụng để loại bỏ hoàn toàn gioăng cũ, gỉ sét, cặn bẩn. Bề mặt bích phải sạch, khô và không có vết xước sâu.
Bước 2: Đặt gioăng đúng vị trí. Đặt gioăng mới vào chính giữa tâm của mặt bích. Không sử dụng bất kỳ loại keo hoặc mỡ bôi trơn nào (trừ khi có hướng dẫn của nhà sản xuất). Đảm bảo gioăng không bị lệch.
Bước 3: Lắp bulong. Xỏ toàn bộ bulong vào các lỗ bích. Đai ốc nên được vặn bằng tay đến khi chạm vào mặt bích. Bôi một lớp mỡ chịu nhiệt mỏng lên ren bulong để giảm ma sát khi siết.
Bước 4: Siết theo hình sao (Cross pattern). Đây là bước quan trọng nhất. Sử dụng dụng cụ siết (nên là cờ lê lực) siết bulong theo trình tự hình sao (ví dụ: siết bulong số 1, sau đó số 5, số 3, số 7...). Sơ đồ siết bulong hình sao giúp lực siết được phân bố đồng đều lên gioăng.
Bước 5: Siết nhiều vòng tăng dần lực. Không siết một lần hết lực. Hãy siết bulong theo trình tự hình sao trong ít nhất 3-4 vòng, với lực siết tăng dần (ví dụ: 30%, 60%, 100% lực thiết lập). Vòng cuối cùng siết ở 100% lực và kiểm tra lại toàn bộ bulong một lần nữa.
5.2. Checklist Trước Khi Vận Hành Hệ Thống
Trước khi đưa hệ thống vào hoạt động, hãy kiểm tra lại lần cuối:
Kiểm tra lực siết: Đảm bảo tất cả bulong đều được siết đạt lực thiết lập bằng cờ lê lực.
Kiểm tra độ đồng phẳng: Mặt bích không bị lệch, gioăng không bị ép ra ngoài.
Kiểm tra gioăng: Gioăng nằm đúng tâm, không bị lệch hoặc rách.
3 Lưu Ý Quan Trọng Không Được Quên:
Không bao giờ siết một lần hết lực.
Tuyệt đối không tái sử dụng gioăng cũ.
Luôn dùng dụng cụ đo lực chính xác.
FAQ – Giải Đáp Thắc Mắc Về Flange Mounting (SEO Snippet)
Dưới đây là những câu hỏi thường gặp về kỹ thuật lắp đặt mặt bích, được trình bày dưới dạng FAQ để giúp bạn tối ưu hóa kết quả tìm kiếm và hiểu sâu hơn về sản phẩm.
1. Flange mounting là gì?
Flange mounting là quá trình lắp đặt, kết nối hai mặt bích (flange) lại với nhau thông qua một miếng gioăng (gasket) và hệ thống bulong, đai ốc, tạo thành một mối nối kín áp lực.
2. Vì sao mối nối bích bị rò rỉ?
Mối nối bích bị rò rỉ thường do ba nguyên nhân chính: Siết bulong không đều, gioăng không phù hợp hoặc bị hỏng, và bề mặt bích không sạch hoặc không phẳng. Lỗi rò rỉ thường do cách lắp, không phải lỗi do bích.
3. Có bắt buộc phải dùng cờ lê lực không?
Mặc dù có thể lắp bằng tay ở hệ nhỏ, nhưng rất khuyến khích sử dụng cờ lê lực (torque wrench). Dụng cụ này cho phép thiết lập và kiểm soát chính xác lực siết, đảm bảo mối nối kín khít đồng đều và an toàn, đặc biệt với các hệ thống áp cao.
4. Có thể dùng lại gioăng mặt bích không?
Tuyệt đối không. Gioăng đã qua sử dụng mất độ đàn hồi và độ nén cố định, không còn khả năng làm kín hiệu quả. Tái sử dụng gioăng cũ là nguyên nhân chính gây rò rỉ hệ thống.
5. Bulong mặt bích nên được siết theo thứ tự nào?
Bulong phải được siết theo thứ tự hình sao (cross pattern), không siết theo vòng tròn. Trình tự này đảm bảo lực siết được phân bố đồng đều lên bề mặt gioăng, tránh làm vênh bích.
6. Cần lưu ý gì khi lắp spirall wound gasket (SWG)?
Gioăng kim loại SWG yêu cầu bề mặt bích có độ nhám nhất định để bám dính. Lực siết cần lớn hơn và đồng đều hơn so với gioăng mềm. Quy trình lắp phải tuân thủ nghiêm ngặt để SWG biến dạng làm kín đúng cách.
Kết luận:
Flange mounting không phải là một thao tác đơn giản, mà là cả một quy trình kỹ thuật đòi hỏi sự chính xác và tuân thủ nghiêm ngặt. Việc hiểu rõ nguyên lý, lựa chọn phương pháp siết phù hợp và tuân thủ 5 bước lắp đặt chuẩn sẽ giúp bạn kiểm soát lực, độ kín và loại bỏ hoàn toàn rủi ro rò rỉ. Đừng để một mối nối bích nhỏ làm ảnh hưởng đến hiệu suất và an toàn của toàn bộ hệ thống.
