Giải Pháp Kết Nối Đường Ống Công Nghiệp: Cẩm Nang Toàn Diện Về Flange Piping

Vì Sao Hệ Thống Đường Ống Cần Flange Piping?

Trong xây dựng và vận hành nhà máy công nghiệp, việc thiết kế một hệ thống đường ống (piping system) vững chắc là điều kiện tiên quyết. Bản chất của các tuyến ống dài hàng cây số là các phân đoạn kết nối liên tục. Một phương pháp cổ điển và cực kỳ phổ biến để liên kết chúng là hàn chết trực tiếp. Phương pháp này tạo độ kín tuyệt đối, nhưng kịch bản thực tế sẽ ra sao khi hệ thống cần tháo lắp để bảo trì, súc rửa hoặc thay thế một cụm van bị hỏng?

Nếu toàn bộ tuyến ống được hàn cố định, việc sửa chữa buộc kỹ sư phải cắt ống, gây đình trệ vận hành, tốn kém chi phí và tiềm ẩn nguy cơ mất an toàn cháy nổ. Bài toán đặt ra cho các kỹ sư cơ khí là tìm kiếm một giải pháp kết nối đường ống vừa đảm bảo độ kín khít hoàn hảo dưới áp lực cao, vừa mang lại sự linh hoạt tối đa khi cần tháo rời. Đó là lý do hệ thống flange piping – kết nối bằng mặt bích đường ống – trở thành tiêu chuẩn kỹ thuật bắt buộc trên toàn cầu. Hiểu rõ về cấu trúc và công năng của piping flange là chìa khóa để thiết kế, vận hành hệ thống đường ống công nghiệp an toàn và tối ưu chi phí.

Flange Piping Là Gì?

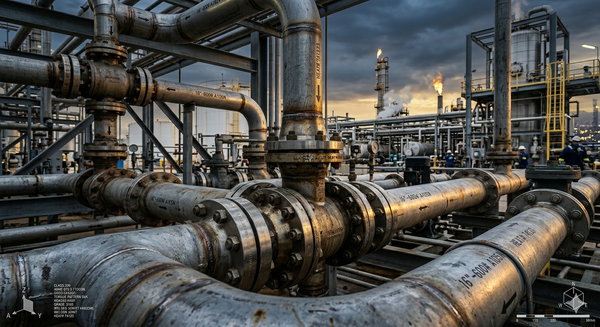

Flange piping (kết nối mặt bích đường ống) là phương thức liên kết các đoạn ống với nhau, hoặc liên kết ống với các thiết bị phụ trợ (như van, bơm, bồn chứa, máy nén) bằng cách sử dụng các đĩa kim loại có đục lỗ bulong cố định, ép chặt vào nhau qua một lớp đệm kín.

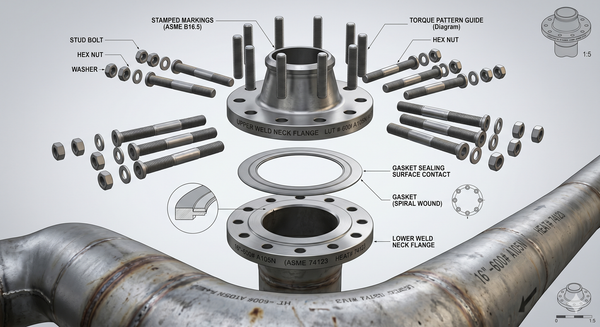

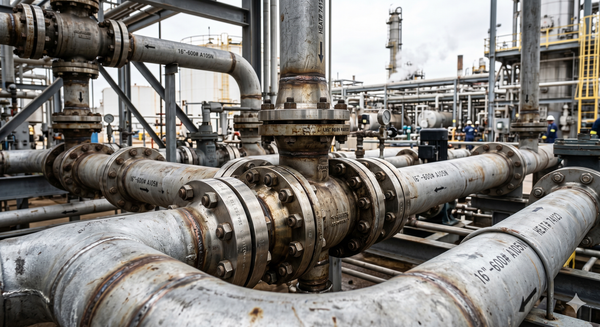

Về mặt cấu trúc hệ thống, một cụm kết nối flange piping tiêu chuẩn là sự kết hợp khép kín của 4 thành phần cốt lõi:

• Flange (Mặt bích): Khối kim loại hình đĩa hoặc có cổ, được hàn hoặc vặn ren trực tiếp vào đầu ống.

• Gasket (Gioăng / Vòng đệm): Vật liệu đàn hồi (phi kim, bán kim hoặc kim loại) đặt ở giữa hai mặt bích.

• Bolts & Nuts (Bulong và đai ốc): Hệ thống vật tư cường độ cao, cung cấp lực siết nén dọc trục.

• Đường ống hoặc thiết bị: Cấu phần trực tiếp dẫn lưu chất trong hệ thống.



Nguyên Lý Hoạt Động Của Flange Piping

Nguyên lý làm kín của piping flange dựa trên sự kiểm soát tải trọng nén cơ học. Khi hệ thống bulong được siết chặt theo đúng moment lực kỹ thuật, lực cơ học dọc trục sẽ ép hai mặt bích phẳng tiến lại gần nhau. Lực nén cực lớn này tác động trực tiếp lên vòng gasket flange đặt ở giữa.

Do gasket được làm từ vật liệu có độ cứng thấp hơn mặt bích, nó sẽ biến dạng đàn hồi hoặc biến dạng dẻo dưới áp lực siết. Sự biến dạng này điền đầy vào các vi khe hở, vết xước gia công trên bề mặt làm kín (flange facing), tạo nên một hàng rào sealing hoàn hảo ngăn lưu chất rò rỉ ra môi trường ngoài.

Lý do mối nối flange piping trở nên phổ biến độc tôn trong các ngành công nghiệp nặng bao gồm:

• Dễ dàng bảo trì và súc rửa: Chỉ cần tháo hệ thống bulong, kỹ sư có thể nhấc rời đoạn ống hoặc cụm van để vệ sinh, thông tắc mà không ảnh hưởng kết cấu chung.

• Linh hoạt trong nâng cấp: Dễ dàng tháo bỏ một phân đoạn ống cũ để lắp đặt thêm các thiết bị đo đạc, kiểm soát dòng chảy mới.

• Khả năng chịu áp và chịu nhiệt xuất sắc: Được đúc từ thép rèn dày dặn, các mối nối bích có thể vận hành an toàn trong các điều kiện áp suất từ chân không đến hàng trăm bar.

Các Loại Flange Piping Phổ Biến

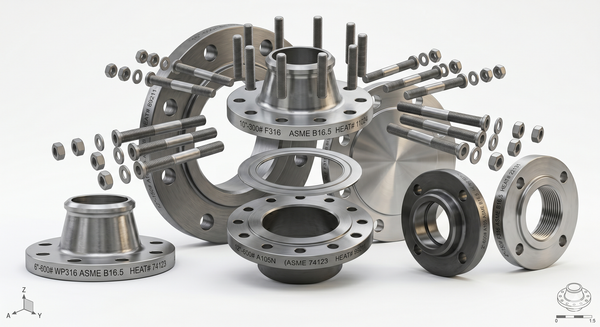

Tùy thuộc vào áp suất làm việc, nhiệt độ môi chất và phương thức liên kết với ống, mặt bích trong hệ thống industrial piping được chia thành 6 kiểu biên dạng hình học chính:

1. Weld Neck Flange (Mặt bích cổ hàn)

Thiết kế có một cổ dài được vát mép để hàn đối đầu trực tiếp với ống. Kiểu dáng này giúp chuyển tiếp ứng suất từ mặt bích sang đường ống một cách mượt mà, giảm thiểu sự tập trung áp lực tại gốc bích. Đây là lựa chọn số một cho hệ thống áp lực cao và nhiệt độ biến thiên khắc nghiệt.

2. Slip On Flange (Mặt bích hàn trượt)

Có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép ống trượt vào bên trong lòng bích. Kỹ sư sẽ thực hiện hai mối hàn góc (fillet weld) ở cả mặt ngoài và mặt trong cổ bích. Loại bích này dễ căn chỉnh, chi phí chế tạo thấp nhưng chịu áp lực kém hơn Weld Neck.

3. Blind Flange (Mặt bích mù / bích bịt)

Mặt bích không có lỗ thoát ở tâm, dùng để đóng kín đầu chờ của đường ống hoặc cô lập một phân đoạn hệ thống tạm thời. Blind flange phải chịu áp lực uốn lớn nhất do áp suất dòng lưu chất ép trực tiếp vào lòng đĩa bích.

4. Socket Weld Flange (Mặt bích hàn bọc đúc)

Có một khấc (socket) bên trong lòng bích. Ống được đút vào kịch khấc rồi rút ngược ra khoảng 1.6mm (để tránh ứng suất giãn nở nhiệt) trước khi thực hiện mối hàn góc ở mặt ngoài. Loại bích này chỉ phù hợp với các hệ thống có đường kính nhỏ (DN nhỏ) nhưng yêu cầu áp lực cao.

5. Threaded Flange (Mặt bích ren)

Liên kết với đường ống bằng ren npt hoặc bsp mà không cần hàn. Nó cực kỳ hữu ích trong các khu vực dễ cháy nổ, cấm nghiêm ngặt việc sinh lửa từ que hàn, hoặc các đường ống có vật liệu khó hàn như thép bọc nhựa.

6. Lap Joint Flange (Mặt bích lồng)

Gồm hai thành phần tách rời: Một đoạn ống ngắn có gờ (Stub End) được hàn đối đầu với ống chính, và một đĩa bích rỗng lồng bên ngoài. Đĩa bích có thể xoay tự do quanh ống, giúp việc căn chỉnh tâm lỗ bulong trở nên vô cùng dễ dàng tại các không gian hẹp.

Thông Số Kỹ Thuật Quan Trọng Của Flange Piping

Việc lựa chọn sai thông số kỹ thuật của mặt bích sẽ dẫn đến hậu quả nghiêm trọng: nhẹ thì lệch tâm lỗ bulong không thể lắp ráp, nặng thì nứt vỡ bích gây thảm họa rò rỉ áp lực cao. Do đó, các thông số sau cần được kiểm tra nghiêm ngặt:

1. Kích thước định danh (Size)

Được chuẩn hóa theo hai hệ đo lường: DN (Nominal Diameter - hệ mét) hoặc NPS (Nominal Pipe Size - hệ inch). Ví dụ: DN100 tương đương với NPS 4.

2. Cấp áp suất (Pressure Class / Rating)

Là giới hạn áp suất vận hành an toàn của mặt bích ở một mức nhiệt độ tiêu chuẩn. Theo tiêu chuẩn Mỹ asme b16.5 flange, có 7 cấp áp suất chính: Class 150, Class 300, Class 600, Class 900, Class 1500, và Class 2500. Hệ tiêu chuẩn châu Âu và Nhật Bản sử dụng các cấp PN (PN10, PN16, PN25, PN40) hoặc K (10K, 20K).

3. Tiêu chuẩn quốc tế (Standards)

• ASME B16.5 / ASME B16.47: Tiêu chuẩn Mỹ cho hệ thống ống công nghiệp.

• JIS (Japan Industrial Standard): Tiêu chuẩn Nhật Bản (JIS 10K, 20K).

• DIN / EN 1092-1: Tiêu chuẩn Đức và châu Âu.

• BS: Tiêu chuẩn Anh.

CẢNH BÁO KỸ THUẬT VỀ TIÊU CHUẨN: Tuyệt đối không được trộn lẫn các hệ tiêu chuẩn flange trong cùng một mối nối. Ví dụ, một mặt bích kích thước NPS 4 chuẩn JIS 10K không thể lắp vừa với một mặt bích NPS 4 chuẩn ASME Class 150. Dù có cùng kích thước đường ống định danh, nhưng đường kính vòng chia bulong (Bolt Circle Diameter), số lượng lỗ bulong và kích thước lỗ bulong của hai tiêu chuẩn này hoàn toàn khác nhau, gây ra hiện tượng lệch tâm lỗ tuyệt đối, không thể xỏ bulong liên kết.

4. Vật liệu chế tạo (Materials)

• Flange carbon steel: Thép cacbon rèn (ASTM A105, A350), phổ biến trong hệ thống nước, gas, dầu thông thường nhờ giá thành rẻ và chịu lực tốt.

• Inox flange: Thép không gỉ (Inox 304, Inox 316), chuyên dụng cho môi trường hóa chất ăn mòn, thực phẩm y tế sạch hoặc hệ thống nhiệt độ âm sâu.

So Sánh Các Loại Flange Trong Hệ Thống Piping

Bảng tổng hợp dưới đây giúp kỹ sư định hình nhanh đặc tính của từng dòng sản phẩm chính:

Ưu Điểm Và Nhược Điểm Của Flange Piping

Ưu điểm

• Thiết kế hệ thống dạng module linh hoạt: Cho phép chia nhỏ tuyến ống thành các cụm kết cấu (spools) dễ dàng vận chuyển và lắp ráp tại công trường.

• Thuận tiện tối đa cho bảo dưỡng: Rút ngắn thời gian dừng máy của nhà máy khi xảy ra sự cố nghẹt ống hoặc hỏng van.

• Chịu tải trọng uốn tốt: Kết cấu bulong vòng tạo ra phân bổ lực đều, giúp tuyến ống chịu được các lực rung động cơ học từ bơm và máy nén.

Nhược điểm

• Chi phí đầu tư vật tư lớn: Chi phí mua bích rèn, hệ bulong và gasket đắt hơn rất nhiều so với một que hàn điện.

• Nguy cơ rò rỉ tiềm ẩn: Mỗi mối nối mặt bích là một điểm hở cơ học (leak point). Hệ thống có hàng ngàn mặt bích đòi hỏi công tác kiểm tra, siết lại bulong định kỳ.

• Trọng lượng hệ thống lớn: Các khối đĩa bích thép rèn làm tăng tổng tải trọng lên hệ thống giá đỡ đường ống (pipe racks).



Flange Piping Được Ứng Dụng Ở Đâu?

Mối nối pipe connection flange có mặt trong hầu hết các hạ tầng kỹ thuật và nhà máy sản xuất công nghiệp nặng:

• Nhà máy lọc hóa dầu & Khai thác khí: Nơi lưu chất là hydrocarbon nén áp lực cao, có độc tính và nguy cơ cháy nổ cực lớn. Hệ thống bích rèn weld neck flange kết hợp gioăng kim loại (RTJ) là tiêu chuẩn bắt buộc tại đây.

• Hệ thống Steam (Hơi nước siêu nhiệt): Trong các nhà máy nhiệt điện, dệt nhuộm, thực phẩm. Nhiệt độ cao làm các gioăng cao su thông thường nóng chảy, yêu cầu kết nối bích thép chịu nhiệt vững chắc.

• Hệ thống HVAC & PCCC tòa nhà: Thường sử dụng slip on flange và blind flange chuẩn Class 150 hoặc JIS 10K để kết nối các trục ống nước cứu hỏa, ống nước chiller điều hòa trung tâm.

Sai Lầm Thường Gặp Khi Sử Dụng Flange Piping

• Chọn sai vật liệu Gasket: Sử dụng gioăng cao su phi kim loại cho hệ thống dầu nóng hoặc hơi nước, dẫn đến gioăng bị mục nát, thổi bay chỉ sau vài giờ chạy thử máy, gây mất áp hệ thống.

• Siết lực bulong không đều: Công nhân dùng cờ lê siết tự do không có lực định lượng (torque wrench), khiến một bên mặt bích bị ép quá chặt, bên còn lại bị hở, làm gasket bị cấn nứt và rò rỉ chất lỏng.

• Dùng sai Pressure Class: Lắp đặt mặt bích Class 150 vào đường ống có áp suất thiết kế lên đến 50 bar (yêu cầu tối thiểu Class 300), dẫn đến nguy cơ nứt vỡ bích dưới áp lực nội tại.

Cách Chọn Flange Piping Phù Hợp

Để lựa chọn chính xác cấu hình mặt bích, kỹ sư cần tuân thủ bảng checklist kỹ thuật sau:

•  Bước 1: Xác định thông số vận hành: Ghi nhận áp suất làm việc tối đa (Pmax​) và nhiệt độ vận hành tối đa (Tmax​).

•  Bước 2: Chọn Cấp áp suất (Class): Đối chiếu thông số P−T vào bảng tiêu chuẩn ASME B16.5 để chọn Class 150, 300 hay 600.

• Bước 3: Chọn kiểu bích theo môi chất:

  • Hơi nước áp cao, khí hóa lỏng → Chọn Weld Neck Flange.

  • Nước sạch, dầu nhẹ áp thấp → Chọn Slip On Flange.

•  Bước 4: Chọn mác vật liệu tương thích: Thân ống làm bằng vật liệu gì thì mặt bích phải làm bằng vật liệu tương đương (ví dụ: Ống Inox 316L bắt buộc đi với bích ASTM A182 F316L) nhằm tránh hiện tượng ăn mòn điện hóa (galvanic corrosion) tại mối hàn.



Lưu Ý Khi Lắp Đặt Flange Piping

Quy trình siết mặt bích đường ống tại hiện trường cần tuân thủ nghiêm ngặt cẩm nang cơ khí:

1. Kiểm tra bề mặt (Flange Face): Bảo đảm bề mặt đĩa bích sạch hoàn toàn gỉ sét, ba via và không có vết xước sâu cắt ngang hướng kính (radial scratch) – con đường tơ lụa để lưu chất rò rỉ.

2. Siết bulong theo hình sao (Star Pattern): Không siết bulong theo vòng tròn liền kề. Phải siết đối xứng theo hình sao (Ví dụ với bích 4 lỗ: Siết lỗ 1 → lỗ 3 → lỗ 2 → lỗ 4) để lực nén dàn đều lên bề mặt gasket một cách tịnh tiến.

3. Siết tăng dần theo 3 giai đoạn: Giai đoạn 1 đạt 30% lực torque thiết kế; Giai đoạn 2 nâng lên 60%; Giai đoạn 3 đạt 100% lực torque quy định. Cuối cùng, thực hiện một vòng siết kiểm tra (chasing pass) theo chiều kim đồng hồ để đồng bộ lực toàn bộ hệ bulong.

Câu Hỏi Thường Gặp Về Flange Piping

FAQ 1: Flange piping là gì?

Trả lời: Flange piping là phương pháp kết nối các đoạn ống và thiết bị trong hệ thống công nghiệp bằng mặt bích. Khác với hàn chết, kết nối bích cho phép tháo rời hệ thống dễ dàng thông qua việc tháo lỏng các bulong ép gioăng làm kín ở giữa.

FAQ 2: Loại flange nào chịu áp lực và nhiệt độ tốt nhất?

Trả lời: Weld Neck Flange (Mặt bích cổ hàn) là loại chịu áp lực tốt nhất nhờ phần cổ dài vát mép được hàn đối đầu trực tiếp vào ống, giúp phân bổ ứng suất cơ học hoàn hảo, chống lại các lực uốn và rung động lớn của hệ thống piping.

FAQ 3: Mặt bích và bulong có tái sử dụng được không?

Trả lời: Mặt bích thép rèn hoàn toàn có thể tái sử dụng nhiều lần nếu bề mặt làm kín (face) không bị rỗ gỉ hoặc trầy xước. Đối với bulong, trong các hệ thống áp lực cao (Class 600+), khuyến cáo không nên tái sử dụng vì bulong có thể đã bị giãn dài quá giới hạn đàn hồi (yield strength) sau lần siết trước. Gioăng (gasket) thì tuyệt đối KHÔNG được tái sử dụng.

FAQ 4: Sự khác nhau cốt lõi giữa tiêu chuẩn ASME và JIS flange là gì?

Trả lời: Đây là hai hệ tiêu chuẩn hoàn toàn khác nhau về kích thước hình học. ASME là tiêu chuẩn của Mỹ (đo bằng inch, phân cấp theo Class 150, 300...), còn JIS là tiêu chuẩn của Nhật Bản (đo bằng mm, phân cấp theo 5K, 10K, 20K...). Chúng có sơ đồ bố trí lỗ bulong và đường kính vòng chia bulong khác nhau, do đó không thể lắp lẫn trực tiếp với nhau.

FAQ 5: Khi nào bắt buộc phải dùng mặt bích mù (Blind Flange)?

Trả lời: Bạn dùng Blind flange khi muốn đóng kín hoàn toàn một đầu ống chờ để mở rộng hệ thống trong tương lai, hoặc khi cần cô lập tuyệt đối một thiết bị (như bồn chứa, máy bơm) ra khỏi tuyến ống chính để tiến hành sửa chữa, súc rửa an toàn mà không cần xả toàn bộ lưu chất trên tuyến trục.

Tổng Kết Về Flange Piping

Trong bức tranh tổng thể của ngành kỹ thuật cơ khí đường ống, hệ thống flange piping đóng vai trò như các khớp nối xương sống, tạo nên sự linh hoạt, cơ động và an toàn tuyệt đối cho toàn bộ nhà máy. Một hệ thống flange system được thiết kế chuẩn mực, lựa chọn đúng áp suất Class 150/300 và lắp đặt chuẩn moment lực siết hình sao sẽ loại bỏ hoàn toàn các rủi ro rò rỉ, tối ưu hóa công tác bảo trì định kỳ. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flange Piping
