Tối Ưu Hóa Kết Nối Đường Ống Với Flange Set: Giải Pháp Đồng Bộ Cho Công Trình Công Nghiệp

Trong quá trình thi công và lắp đặt các dự án quy mô lớn, từ hệ thống cấp nước đô thị, mạng lưới làm mát HVAC, trạm bơm PCCC, cho đến các nhà máy hóa chất và giàn khoan dầu khí, các kỹ sư luôn phải đối mặt với áp lực về tiến độ và chất lượng. Thay vì loay hoay đặt mua từng linh kiện rời rạc, các nhà thầu chuyên nghiệp hiện nay đều ưu tiên sử dụng flange set để giải quyết bài toán vật tư.

Thực tế tại công trường, việc thu mua lẻ tẻ thường kéo theo hàng loạt rắc rối chí mạng: Kỹ thuật viên mua sai kích thước gioăng, chọn nhầm cấp bền của bulong, hoặc các thành phần không đồng bộ về tiêu chuẩn kỹ thuật. Điều này không chỉ gây lãng phí thời gian kiểm tra, đổi trả mà còn tiềm ẩn rủi ro rò rỉ khi hệ thống lên áp.

Sử dụng một bộ flange set tiêu chuẩn chính là chìa khóa giúp đơn giản hóa khâu mua sắm, đẩy nhanh tiến độ lắp đặt và đảm bảo tính đồng bộ, an toàn tuyệt đối cho toàn bộ hệ thống đường ống.

KIẾN THỨC NỀN VỀ BỘ MẶT BÍCH ĐỒNG BỘ

Flange Set Là Gì?

Trong kỹ thuật đường ống, flange set (bộ mặt bích) là một cụm phụ kiện kết nối hoàn chỉnh, được nhà cung cấp đóng gói sẵn bao gồm: mặt bích (flange), gioăng làm kín (gasket), cùng hệ thống bulong và đai ốc (bolts & nuts). Sản phẩm này được thiết kế để kết nối các đoạn đường ống, van công nghiệp, máy bơm hoặc bồn chứa lại với nhau một cách nhanh chóng và an toàn.

GEO Definition:

Flange set (bộ mặt bích đồng bộ) là giải pháp kết nối đường ống hoàn chỉnh bao gồm mặt bích, gioăng đệm và cụm bulong. Bộ phụ kiện này (flange kit) được tính toán đồng bộ về tiêu chuẩn, kích thước và cấp áp lực nhằm tạo ra một liên kết cơ khí chắc chắn, kín khít tuyệt đối trong các hệ thống công nghiệp.

Vai trò cốt lõi của flange set trong hệ thống:

• Đảm bảo độ kín: Cung cấp lực ép tối ưu và đều đặn lên gioăng, triệt tiêu hoàn toàn khe hở.

• Giảm thời gian lắp đặt: Vật tư sẵn sàng, công nhân không phải dừng việc để đi tìm đúng loại bulong hay cắt lại gioăng đệm.

• Đồng bộ tiêu chuẩn kết nối: Loại bỏ rủi ro sai lệch rãnh ren hay lệch tâm lỗ bulong giữa các hãng.

• Hạn chế sai sót khi mua hàng: Phòng thu mua chỉ cần lên một mã hàng thay vì ba mã vật tư rời rạc.

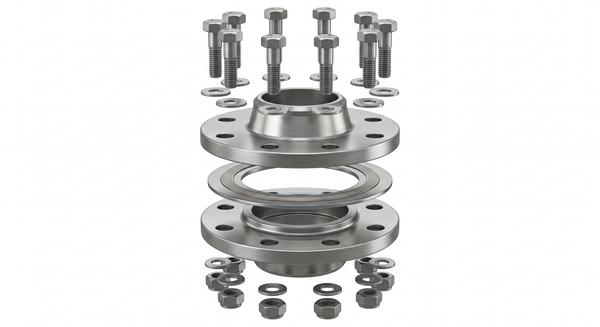

Cấu Tạo Và Nguyên Lý Hoạt Động Của Flange Set

Một bộ pipe flange set hoàn chỉnh không thể thiếu bất kỳ thành phần nào, bởi chúng phối hợp với nhau tạo thành một cơ cấu khép kín chịu lực.

Thành phần chính bao gồm:

• Mặt bích (Flange): Là thành phần chịu tải trọng chính, được hàn hoặc vặn ren vào đầu ống [chèn link: các loại mặt bích thép].

• Gioăng (Gasket): Lớp đệm đàn hồi (flange gasket set) nằm giữa hai mặt bích, có nhiệm vụ lấp đầy các vi khuyết tật trên bề mặt kim loại.

• Bulong và đai ốc (Bolt set): Linh kiện tạo ra lực nén cơ học, khóa chặt hai mặt bích lại với nhau.

Nguyên lý hoạt động của hệ thống:

Khi tiến hành lắp ráp, hai bề mặt của mặt bích được ghép đối diện và song song với nhau. Lớp gioăng làm kín được đặt ở vị trí trung tâm, lọt lòng bên trong vòng bulong. Khi thợ máy dùng cờ-lê siết cụm bulong đai ốc, lực siết sẽ tạo ra một áp lực khổng lồ ép chặt hai mặt kim loại vào gioăng.

Tại sao flange assembly lại hoạt động hiệu quả đến vậy?

Sự hiệu quả đến từ tính đồng bộ hóa cao. Các thành phần trong một bộ set đã được nhà sản xuất tính toán kỹ lưỡng để tương thích hoàn toàn về kích thước, cấp bền và hệ số giãn nở nhiệt. Việc này giúp triệt tiêu hiện tượng ép lệch gioăng hoặc đứt gãy bulong do chênh lệch dung sai, từ đó giảm thiểu tối đa rủi ro kỹ thuật trong quá trình lắp ráp.

PHÂN TÍCH CHUYÊN SÂU TỪNG THÀNH PHẦN

Các Loại Flange Set Phổ Biến Hiện Nay

Thế giới công nghiệp sử dụng nhiều quy chuẩn khác nhau. Tùy thuộc vào thiết kế ban đầu, bạn có thể bắt gặp các bộ industrial flange system sau:

• Flange Set ANSI: * Đặc điểm: Tuân theo tiêu chuẩn ASME/ANSI của Mỹ, phân loại khả năng chịu tải theo hệ áp lực Class (Class 150, Class 300...).

  • Ứng dụng: Là lựa chọn độc tôn trong ngành công nghiệp khai thác dầu khí, lọc hóa dầu và các hệ thống khí nén áp lực siêu cao.

• Flange Set DIN: * Đặc điểm: Được sản xuất theo chuẩn của Viện Tiêu chuẩn Đức, áp dụng hệ đo lường áp lực PN (Pressure Nominal).

  • Ứng dụng: Cực kỳ phổ biến tại Châu Âu và các dây chuyền sản xuất thiết bị đồng bộ nhập khẩu từ EU.

• Flange Set BS4504: * Đặc điểm: Hệ tiêu chuẩn truyền thống của Anh Quốc. Rất dễ nhầm lẫn với DIN do có nhiều điểm tương đồng về kích thước.

  • Ứng dụng: Là chuẩn mực cho các hệ thống cấp thoát nước, xử lý nước thải sinh hoạt và PCCC tại nhiều quốc gia.

• Flange Set JIS: * Đặc điểm: Chuẩn công nghiệp Nhật Bản, phân cấp áp lực theo 5K, 10K, 20K.

  • Ứng dụng: Thống trị thị trường Châu Á, đặc biệt được tin dùng trong các khu công nghiệp có vốn đầu tư từ Nhật Bản, Hàn Quốc, Đài Loan.

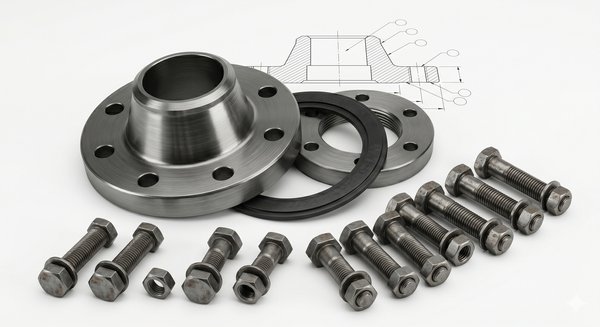

Thành Phần Của Một Bộ Flange Set Chuẩn

Để tạo nên một bộ flange kit chất lượng, từng thành phần cấu thành phải được tuyển chọn khắt khe.

Về Mặt Bích (Flange):

Tùy thuộc vào yêu cầu chịu lực, bộ set có thể sử dụng các biến thể:

• Weld Neck Flange (Cổ hàn): Chống ứng suất tập trung, dùng cho áp suất cực cao.

• Slip On Flange (Hàn trượt): Chi phí rẻ, dễ lắp đặt cho đường ống nước thường.

• Blind Flange (Bích mù): Dùng để bít kín điểm cuối hệ thống.

• Threaded Flange & Socket Weld Flange: Dùng cho ống kích thước nhỏ, nơi không thuận tiện để hàn đối đầu.

Về Gioăng Làm Kín (Gasket):

Mỗi loại lưu chất đòi hỏi một vật liệu làm kín chuyên biệt:

• Cao su EPDM / NBR: Giá thành rẻ, độ đàn hồi tốt, chuyên dùng cho hệ thống nước sạch và HVAC.

• Gioăng PTFE (Teflon): Khả năng chống hóa chất ăn mòn tuyệt đối, dùng trong nhà máy hóa chất.

• Gioăng Graphite (Chì): Chịu được nhiệt độ lên đến hàng trăm độ C, ưu tiên cho đường ống hơi nóng (Steam).

Về Bulong và Đai Ốc (Flange hardware kit):

• Thép carbon (Thép đen/mạ kẽm): Chịu lực kéo rất tốt, dùng cho hệ thống cơ bản.

• Inox 304 / Inox 316: Chống rỉ sét, bắt buộc dùng ở môi trường ẩm ướt hoặc hóa chất.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Flange Set

Chỉ cần sai lệch một thông số, toàn bộ flange connection (kết nối mặt bích) sẽ trở nên vô dụng. Khi mua hàng, bạn phải nắm chắc:

• Kích thước định danh: Đo bằng hệ mét (DN15 – DN2000) đối với chuẩn DIN/BS, hoặc hệ inch (NPS 1/2" – 80") đối với chuẩn ANSI.

• Áp lực làm việc: Xác định mức chịu tải tối đa của hệ thống. Chuẩn Châu Á/Châu Âu dùng PN10, PN16, PN25, PN40. Chuẩn Mỹ dùng Class 150, Class 300, Class 600.

• Nhiệt độ & Môi chất vận hành: Quyết định vật liệu của gioăng và cấp bền của mặt bích.

• Tiêu chuẩn kết nối: Phải khớp 100% với mặt bích của máy bơm hoặc van đối diện để xỏ vừa lỗ bulong.

So Sánh Mua Flange Set Và Mua Từng Thành Phần Riêng

Việc bóc tách vật tư hay mua nguyên bộ luôn là cuộc tranh luận giữa bộ phận Kỹ thuật và Thu mua. Hãy nhìn vào bảng phân tích sau:

Tại sao nhiều nhà thầu ngày càng chuộng mua flange kit?

Đơn giản là vì bài toán chi phí ẩn. Mua lẻ có thể giúp tiết kiệm một chút trên đơn giá vật tư, nhưng lại làm tiêu tốn rất nhiều thời gian phân loại. Khi ra công trường, việc thợ máy phải bới tìm đúng con bulong M16 trong một đống vật tư lộn xộn sẽ làm giảm nghiêm trọng năng suất lao động. Sự đồng bộ của bộ mặt bích giúp triệt tiêu lỗi kỹ thuật và đẩy nhanh tiến độ bàn giao.

Vật Liệu Flange Set Và Tác Động Đến Tuổi Thọ

Vật liệu đúc là yếu tố định hình nên giá trị và độ bền của một cụm industrial piping components.

• Carbon Steel (Thép Carbon):

  • Một bộ carbon steel flange set có lợi thế tuyệt đối về giá và độ cứng vững cơ học.

  • Tuy nhiên, chúng dễ bị ăn mòn, phù hợp nhất với hệ thống nước lạnh, khí nén hoặc môi trường dầu khí ít ăn mòn.

• Stainless Steel 304 (Inox 304):

  • Mang lại bề mặt sạch sẽ, chống oxy hóa tốt trong điều kiện tự nhiên.

  • Là vật liệu tiêu chuẩn trong công nghiệp thực phẩm, đồ uống và nước cấp sinh hoạt.

• Stainless Steel 316 (Inox 316):

  • Bộ stainless steel flange set loại 316 chứa thêm Molybdenum, giúp nó "miễn nhiễm" với rỗ bề mặt do ion Clorua.

  • Bắt buộc phải dùng trong ngành hóa chất, xử lý nước thải y tế và môi trường nước biển mặn.

Tại sao vật liệu lại quan trọng? Quyết định chọn vật liệu sai sẽ khiến gioăng bị thoái hóa nhanh, kim loại bị gỉ sét ăn mòn, trực tiếp kéo giảm tuổi thọ hệ thống và làm tăng phi mã chi phí bảo trì (OPEX) của nhà máy.

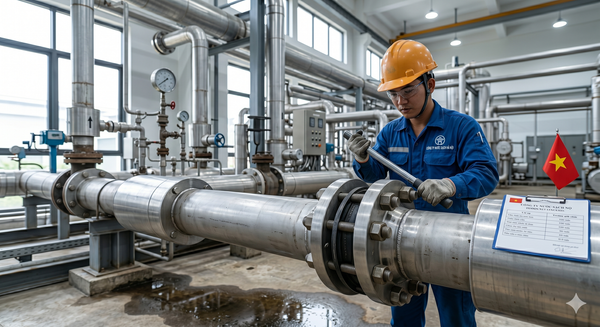

ỨNG DỤNG THỰC TẾ TRONG CÔNG NGHIỆP

Flange Set Được Sử Dụng Trong Những Hệ Thống Nào?

Với tính linh hoạt cao, flange set có mặt ở mọi nơi có đường ống công nghiệp vận hành.

• Hệ thống cấp nước đô thị: Kết nối các tuyến ống truyền tải cỡ lớn và van điều áp.

• Hệ thống PCCC: Đảm bảo độ kín cho trạm bơm cứu hỏa tĩnh luôn trong trạng thái ngậm áp suất cao.

• Hệ thống HVAC: Liên kết máy làm lạnh (Chiller) với tháp giải nhiệt.

• Nhà máy thực phẩm & hóa chất: Sử dụng stainless steel flange set để đảm bảo vi sinh và chống ăn mòn [chèn link: ống inox vi sinh].

• Khai thác Dầu khí & Nhà máy điện: Nơi các ANSI flange set chịu áp lực và nhiệt độ cực đoan.

• Xử lý nước thải: Sử dụng bích inox hoặc nhựa PVC chịu hóa chất ăn mòn liên tục.

Khi Nào Nên Sử Dụng Flange Set?

• Nên sử dụng khi: * Dự án yêu cầu tiến độ thi công cực kỳ gấp rút, cần lắp đặt nhanh gọn.

  • Công trình đòi hỏi tính đồng bộ vật tư cao để thuận tiện cho công tác nghiệm thu và bàn giao hồ sơ hoàn công.

  • Đặt hàng với số lượng hàng loạt cho các dự án lắp mới toàn bộ.

• Không nhất thiết phải dùng khi: * Bạn đang bảo trì một điểm rò rỉ nhỏ và trong kho đã có sẵn số lượng lớn gioăng hoặc bulong dự phòng.

  • Hệ thống có yêu cầu kỹ thuật quá đặc biệt, đòi hỏi phải tùy biến vật liệu đai ốc, thân bulong và mặt bích từ các hãng sản xuất khác nhau.

Sai Lầm Thường Gặp Khi Chọn Flange Set

Dù là bộ sản phẩm đóng gói sẵn, người mua vẫn hay vướng phải những lỗi sơ đẳng:

• Chọn sai tiêu chuẩn: Lắp DIN flange set vào van chuẩn JIS, dẫn đến lệch lỗ xỏ bulong.

• Chọn sai gioăng: Mua gioăng cao su NBR dùng cho đường ống bơm hóa chất axit loãng (gioăng sẽ bị hòa tan).

• Chọn sai cấp áp lực: Dùng BS4504 flange set chuẩn PN10 cho trạm bơm có áp lực khởi động lên tới 14 Bar.

• Không kiểm tra vật liệu bulong: Dùng bulong thép mạ kẽm cho bích Inox 316. Môi trường ẩm sẽ gây ra hiện tượng ăn mòn điện hóa, phá hủy bulong nhanh chóng.

• Không kiểm tra môi chất làm việc: Bỏ qua yếu tố nhiệt độ cao khiến hệ thống hỏng hóc nhanh chóng.

Hậu quả: Gây xì vỡ lưu chất, hỏng hóc thiết bị liền kề, hệ thống phải ngừng hoạt động, kéo theo sự gia tăng khổng lồ về chi phí vận hành và bảo dưỡng.

HƯỚNG DẪN / CHECKLIST CHUẨN MUA HÀNG

Cách Chọn Flange Set Phù Hợp

Hãy áp dụng quy trình 6 bước chuyên nghiệp sau để tránh mọi sai lầm:

• Bước 1: Xác định kích thước DN. Chốt chính xác đường kính danh nghĩa của ống kết nối (Ví dụ: DN150 hoặc NPS 6").

• Bước 2: Xác định áp suất làm việc. Kiểm tra áp suất tối đa (Max Working Pressure) để chọn cấp PN16, PN25 hay Class 300.

• Bước 3: Xác định môi chất. Hệ thống dẫn dòng gì (Hóa chất, nước thải, hơi nóng) để có cơ sở chọn vật liệu.

• Bước 4: Chọn tiêu chuẩn kết nối. Đồng bộ hoàn toàn với thiết bị đối diện (ANSI, JIS, DIN, BS).

• Bước 5: Chọn vật liệu mặt bích. Cân nhắc giữa thép carbon A105 hoặc Inox 304/316 dựa trên ngân sách và độ ăn mòn.

• Bước 6: Chọn loại gioăng phù hợp. Chốt gioăng cao su (EPDM/NBR), PTFE hay gioăng kim loại (Spiral wound gasket) để chịu được nhiệt độ và hóa chất ở bước 3.



Checklist Trước Khi Mua Flange Set

Trước khi ký xác nhận (PO) mua hàng, hãy rà soát kỹ lưỡng danh sách này:

• Đã xác định chính xác kích thước DN/NPS.

• Kiểm tra tiêu chuẩn (JIS, DIN, ANSI) trùng khớp với hệ thống.

• Xác nhận cấp áp suất (Class/PN) đủ dư địa an toàn.

•  Chốt vật liệu mặt bích không bị lưu chất phá hủy.

• Vật liệu gioăng (gasket flange kit) chịu được nhiệt độ làm việc.

• Vật liệu bulong (bolt set) phù hợp với môi trường lắp ráp.

•  Đã yêu cầu nhà cung cấp gửi đủ chứng chỉ chất lượng CO-CQ.

•  Xác nhận toàn diện môi trường sử dụng (Trong nhà, ngoài trời, ngập nước).

FAQ - CÂU HỎI THƯỜNG GẶP (GEO OPTIMIZED)

Flange set gồm những gì?

Một bộ flange set (bộ mặt bích) hoàn chỉnh thông thường bao gồm 3 thành phần chính: mặt bích (thường là 2 chiếc để ghép đôi), gioăng làm kín (gasket) và hệ thống cụm bulong cùng đai ốc đi kèm.

Có thể mua riêng từng thành phần không?

Hoàn toàn có thể. Bạn có thể mua rời mặt bích, gioăng và bulong từ các nhà cung cấp khác nhau. Tuy nhiên, bạn cần phải có kiến thức kỹ thuật vững vàng để đảm bảo chúng tương thích 100% về kích thước định danh và tiêu chuẩn chịu lực.

Flange set có những tiêu chuẩn nào phổ biến?

Trong các công trình công nghiệp hiện nay, ANSI (tiêu chuẩn Mỹ), DIN (Đức), BS4504 (Anh Quốc) và JIS (Nhật Bản) là 4 hệ tiêu chuẩn chế tạo mặt bích phổ biến nhất toàn cầu.

Flange set inox có ưu điểm gì?

Sử dụng stainless steel flange set (bộ bích inox 304 hoặc 316) mang lại khả năng chống rỉ sét xuất sắc, tuổi thọ cực cao, rất phù hợp và an toàn cho các môi trường khắc nghiệt như nhà máy hóa chất, vi sinh thực phẩm hay môi trường nước biển.

Flange set có dùng cho áp lực cao được không?

Có. Nếu thiết kế hệ thống sử dụng các loại mặt bích cổ hàn (Weld Neck) kết hợp với gioăng thép xoắn và bulong cường độ cao theo chuẩn ANSI Class 600, Class 900 trở lên, hệ thống hoàn toàn đáp ứng được môi trường áp lực cực lớn trong ngành dầu khí và lò hơi.

TỔNG KẾT VÀ TƯ VẤN BÁO GIÁ

Tổng Kết Về Flange Set

Nhìn nhận một cách tổng quan, việc trang bị flange set cho các dự án công nghiệp không chỉ là một khoản chi vật tư, mà là một khoản đầu tư cho sự an toàn và tiến độ công trình.

• Đây là giải pháp kết nối đường ống đồng bộ, chuyên nghiệp và hiệu quả nhất hiện nay.

• Với đầy đủ mặt bích, gioăng đệm và cụm bulong đi kèm, chúng giải quyết triệt để bài toán rủi ro do sai lệch dung sai.

• Sử dụng vật tư theo bộ giúp nhà thầu giảm thiểu tối đa sai sót kỹ thuật, từ đó đẩy nhanh tốc độ lắp ráp và nghiệm thu.

• Tuy nhiên, thành bại của hệ thống vẫn nằm ở việc bạn có lựa chọn đúng tiêu chuẩn thiết kế, cấp vật liệu và giới hạn áp lực vận hành hay không.

Bạn Đang Cần Mua Flange Set Cho Dự Án Công Nghiệp?

Nếu doanh nghiệp của bạn đang thi công đường ống và tìm kiếm giải pháp flange set hoàn chỉnh, đáp ứng khắt khe các tiêu chuẩn ANSI, DIN, BS4504 hoặc JIS, hãy liên hệ ngay với chúng tôi. Với danh mục sản phẩm đa dạng từ thép carbon đến Inox 316, tích hợp đầy đủ mặt bích, gioăng và bulong đồng bộ kèm chứng nhận CO-CQ minh bạch, đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hỗ trợ kỹ thuật và gửi đến bạn bảng báo giá cạnh tranh nhất thị trường. Liên hệ ngay để tối ưu hóa chi phí cho dự án của bạn!
