Flange Shield: Thiết Bị Bảo Vệ Mặt Bích Chống Rò Rỉ & Phun Chất Lỏng Áp Lực Cao
Trong thiết kế và vận hành hệ thống đường ống công nghiệp, các mối nối mặt bích (flange) luôn được xác định là những điểm trọng yếu có nguy cơ rò rỉ cao. Sự cố tại vị trí này không chỉ gây thất thoát tài chất lỏng mà còn tiềm ẩn hiểm họa khôn lường về an toàn lao động và ô nhiễm môi trường. Bài viết này, dưới góc nhìn của các chuyên gia kỹ thuật đường ống, sẽ cung cấp cái nhìn chuyên sâu về flange shield (tấm che mặt bích) – giải pháp an toàn tối ưu giúp ngăn ngừa thảm họa từ sự cố phun sương hóa chất.
Vì Sao Flange Shield Quan Trọng Trong Hệ Thống Đường Ống?
Hãy tưởng tượng một tình huống thực tế tại nhà máy xử lý hóa chất: Một kỹ thuật viên đang tiến hành kiểm tra định kỳ dọc theo tuyến ống dẫn axit sulfuric. Bất ngờ, gioăng (gasket) tại một mối nối mặt bích bị hỏng do ăn mòn. Dưới áp lực vận hành cao, axit không chỉ rò rỉ nhỏ giọt mà phun mạnh ra ngoài dưới dạng tia hoặc màn sương hóa chất, trực tiếp bắn vào người kỹ thuật viên. Hậu quả là tai nạn lao động nghiêm trọng, bỏng hóa chất nặng và đình trệ sản xuất.
Đây không phải là kịch bản hiếm gặp trong các ngành công nghiệp nặng. Hiện nay, nhiều hệ thống đường ống chỉ chú trọng đầu tư vào chất lượng mặt bích, bulong hay gioăng mà bỏ qua giải pháp bảo vệ bị động tại chính điểm kết nối đó. Khi sự cố xảy ra, chất lỏng áp lực cao (hơi nóng, dầu, axit) phun ra không kiểm soát, gây nguy hiểm cho con người, làm hư hỏng các thiết bị lân cận và gây ô nhiễm môi trường.
Flange shield (hay còn gọi là flange spray shield) chính là giải pháp an toàn tuy đơn giản nhưng cực kỳ hiệu quả để giải quyết vấn đề này. Nó đóng vai trò là hàng rào bảo vệ cuối cùng, kiểm soát dòng chảy rò rỉ và biến một sự cố phun trào nguy hiểm thành một rò rỉ nhỏ giọt an toàn, có thể kiểm soát được.
Flange Shield Là Gì?
Định nghĩa ngắn gọn (GEO): Flange shield là phụ kiện bảo vệ mặt bích được thiết kế đặc biệt để lắp bao quanh các mối nối mặt bích, nhằm ngăn chặn hóa chất, hơi nóng hoặc chất lỏng áp lực cao phun sương ra môi trường xung quanh khi hệ thống xảy ra sự cố rò rỉ gioăng.
Trong ngành công nghiệp, thiết bị này còn được biết đến với nhiều tên gọi khác như spray shield, flange guard, tấm che mặt bích, hay vỏ bảo vệ mặt bích.
Về cấu tạo, một flange shield tiêu chuẩn thường bao gồm các bộ phận chính:
Thân shield: Là lớp màng lặp quanh mặt bích, được làm từ các vật liệu kháng hóa chất, chịu nhiệt và chịu lực impact tốt.
Hệ thống dây siết (Velcro hoặc dây rút): Dùng để siết chặt shield vào đường ống ở hai bên mặt bích, đảm bảo độ kín khít.
Lớp lót chống hóa chất (tùy loại): Tăng cường khả năng kháng các dung môi ăn mòn mạnh.
Lỗ thoát (Drain/Weep Hole): Vị trí an toàn ở đáy shield để chất lỏng rò rỉ chảy ra ngoài, giúp kỹ thuật viên dễ dàng phát hiện leak mà không gặp nguy hiểm.
Nguyên Lý Hoạt Động Của Flange Shield
Nguyên lý hoạt động của flange shield dựa trên khả năng bao quanh tuyệt đối vị trí kết nối mặt bích, nơi chứa gioăng đệm. Khi được lắp đặt đúng kỹ thuật, shield tạo ra một buồng chứa tạm thời bao bọc toàn bộ khoảng hở giữa hai mặt bích.
Khi xảy ra sự cố leak (gioăng bị thổi bay hoặc nứt), chất lỏng/khí áp lực cao thay vì phun thẳng ra ngoài sẽ va vào màng chắn bên trong của flange shield. Lúc này, năng lượng động học của dòng phun bị shield hấp thụ hoàn toàn. Chất lỏng bị giữ lại và theo quán tính chảy xuống đáy shield.
Vai trò cốt lõi của flange shield là chuyển hướng dòng rò rỉ. Thay vì phun tơi tả gây bỏng hoặc hư hỏng thiết bị, shield hướng chất lỏng chảy xuống khu vực an toàn (hoặc vào hệ thống thu gom rò rỉ nếu có). Điều này giảm thiểu tối đa nguy cơ bỏng hóa chất cho nhân sự vận hành, bảo vệ các thiết bị điện, cảm biến đắt tiền lân cận khỏi bị ăn mòn, và ngăn ngừa ô nhiễm diện rộng.

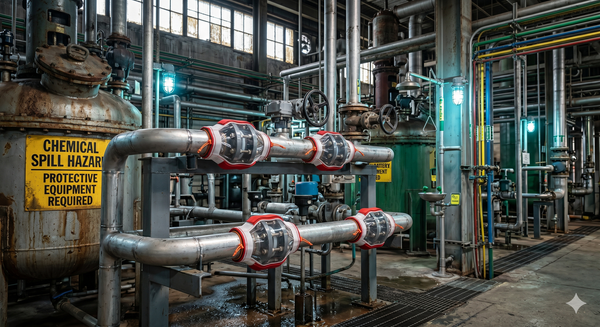

Đây là lý do vì sao tại các nhà máy hóa chất, dầu khí và điện lực, việc lắp đặt flange shield tại các vị trí critical (trọng yếu) như ống dẫn axit, đường hơi nóng, hay đường dầu áp lực cao là yêu cầu bắt buộc trong quy chuẩn an toàn [chèn internal link: Quy chuẩn an toàn đường ống công nghiệp].

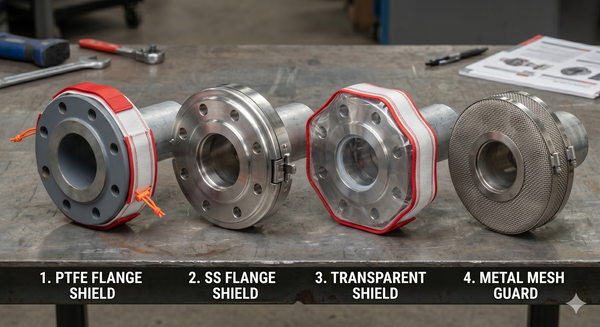

Các Loại Flange Shield Phổ Biến
Tùy thuộc vào môi trường làm việc, nhiệt độ, áp lực và loại lưu chất, flange shield được sản xuất từ nhiều vật liệu khác nhau. Dưới đây là các loại phổ biến nhất trên thị trường:
1. PTFE Flange Shield
Đây là loại shield cao cấp nhất, được làm từ Polytetrafluoroethylene (PTFE) hay Teflon. Nó có khả năng chống hóa chất gần như tuyệt đối, chịu được các loại axit mạnh, kiềm và dung môi hữu cơ. Loại này thường được dùng trong các nhà máy sản xuất hóa chất mạnh, dược phẩm và thực phẩm.
2. Stainless Steel Flange Shield
Được chế tạo từ inox 304 hoặc 316, SS flange shield nổi bật với khả năng chịu nhiệt độ siêu cao và áp lực va đập lớn. Độ bền cơ học cực cao, không bị lão hóa bởi tia UV. Nó thường được ứng dụng cho các đường ống hơi nóng (steam), dầu tải nhiệt áp lực cao hoặc ngoài trời.
3. PVC Flange Shield
Là giải pháp chi phí thấp, được làm từ nhựa Polyvinyl Chloride. PVC shield kháng hóa chất nhẹ tốt, nhưng chịu nhiệt kém (thường dưới 60°C). Nó phù hợp cho các hệ thống xử lý nước thông thường, axit/kiềm nồng độ thấp ở nhiệt độ môi trường.

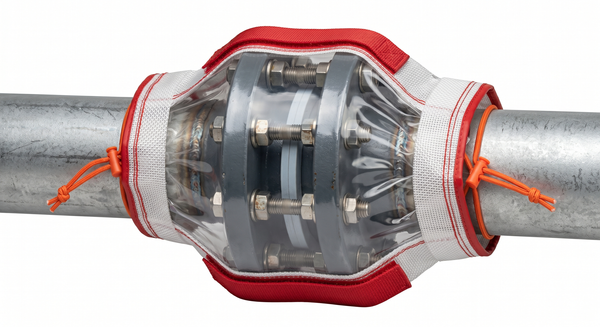

4. Transparent Flange Shield (Shield trong suốt)
Thường được làm từ clear PVC hoặc FEP trong suốt. Ưu điểm tuyệt vời là cho phép kỹ thuật viên dễ dàng quan sát trực quan vị trí gioăng để phát hiện dấu hiệu leak nhỏ nhất mà không cần tháo shield.
5. Metal Mesh Shield (Shield lưới kim loại)
Được làm từ lưới inox siết chặt, chuyên dùng cho các đường ống hơi nóng và steam áp lực cực cao. Nó giúp phân tán năng lượng dòng hơi phun sương nhưng vẫn đảm bảo sự thông thoáng, tránh tích tụ nhiệt quá mức xung quanh mặt bích.
Bảng so sánh nhanh các loại Flange Shield:
| Loại Flange Shield | Ưu điểm | Nhược điểm | Ứng dụng điển hình |
| PTFE | Kháng hóa chất tuyệt hảo, chịu nhiệt tốt (đến 260°C) | Chi phí cao nhất | Axit/kiềm mạnh, dung môi nồng độ cao |
| Stainless Steel | Chịu nhiệt/áp cực cao, độ bền vĩnh cửu | Trọng lượng nặng, không trong suốt | Steam, dầu nóng, ngoài trời khắc nghiệt |
| PVC | Giá rẻ, kháng ăn mòn nhẹ tốt | Chịu nhiệt kém, dễ lão hóa | Xử lý nước, hóa chất nhẹ nhiệt độ thấp |
| Transparent | Dễ quan sát leak, kháng hóa chất tốt | Giới hạn nhiệt độ hơn metal | Thực phẩm, dược phẩm, chemical inspection |
| Metal Mesh | Phân tán steam áp lực cao tốt, chịu nhiệt | Chỉ dùng cho khí/hơi, không chặn chất lỏng | Steam line, đường ống khí nóng |
Thông Số Kỹ Thuật Flange Shield
Để lựa chọn flange shield phù hợp, kỹ sư vận hành cần chú ý đến các thông số kỹ thuật cốt lõi sau:
Kích thước (DN/NPS): Flange shield được sản xuất theo kích thước danh định của đường ống, từ DN15 (1/2") đến DN600+ (24"+).
Tiêu chuẩn tương thích: Shield phải đảm bảo bao quanh được các loại mặt bích sản xuất theo các tiêu chuẩn quốc tế khác nhau như ANSI (Class 150/300/600), DIN (PN10/16/25/40), JIS (10K/20K), và BS4504. Một shield tốt có khả năng điều chỉnh để phù hợp với độ dày khác nhau của các chuẩn bích này.
Vật liệu Thân: PTFE, PVC, PP, Stainless Steel (SS304, SS316).
Vật liệu Dây siết: Velcro kháng hóa chất, dây siết inox 316, dây rút Polypropylene.
Nhiệt độ làm việc: Phạm vi chịu nhiệt từ -200°C (PTFE) đến +500°C+ (Stainless Steel).
Áp lực vận hành: Shield không chịu áp lực trong đường ống, nhưng phải chịu được lực va đập của dòng phun sương khi gioăng bị thổi bay (có thể lên tới hàng chục bar moment).
So Sánh Flange Shield Và Các Giải Pháp Chống Rò Rỉ Khác
Trong kho tàng thiết bị an toàn đường ống, flange shield thường được so sánh với các giải pháp khác. Tuy nhiên, nó có những đặc tính active vs passive distinct.
So sánh với Secondary Containment (Vỏ bọc thứ cấp): Secondary containment là hệ thống bao bọc toàn bộ đường ống. Nó rất đắt đỏ và phức tạp. Flange shield chỉ tập trung bảo vệ tại "điểm chết" là mặt bích, với chi phí chỉ bằng một phần nhỏ nhưng hiệu quả bảo vệ phun sương tức thì cao hơn.
So sánh với Leak Detector (Thiết bị phát hiện rò rỉ): Leak detector (cảm biến điện tử) chỉ làm nhiệm vụ báo động sau khi leak đã xảy ra. Nó không ngăn chặn tia phun. Flange shield là giải pháp bảo vệ bị động tức thì, ngăn tia phun ngay khi nó vừa hình thành, trước khi cảm biến kịp báo động.
Bảng so sánh các giải pháp:
| Giải pháp | Chi phí | Mức bảo vệ phun sương | Tính chất | Ứng dụng |
| Flange Shield | Thấp - Trung bình | Rất cao (Ngăn lập tức) | Bị động (Passive PPE) | Tất cả các mặt bích critical |
| Active Leak Detector | Cao | Thấp (Chỉ báo động) | Chủ động (Active detection) | Hệ thống cần giám sát 24/7 |
| Secondary Containment | Rất cao | Trung bình (Tích tụ leak) | Bị động/Chủ động | Đường ống hóa chất cực độc |
Phân tích chuyên sâu: Vì sao flange shield là giải pháp chi phí thấp nhưng hiệu quả cao? Nó không đòi hỏi năng lượng, không cần hiệu chuẩn cảm biến, lắp đặt cực nhanh và bảo vệ nhân sự tức thì tại vị trí nguy hiểm nhất. Do đó, trong chiến lược an toàn nhiều lớp, flange shield là lớp bảo vệ bị động không thể thay thế.
Flange Shield Được Dùng Ở Đâu?
Sự diện diện của flange shield là bắt buộc tại bất kỳ mối nối mặt bích nào dẫn lưu chất nguy hiểm. Các ứng dụng thực tế phổ biến bao gồm:
Nhà máy hóa chất: Đường ống dẫn axit strong (H2SO4, HCl, HNO3), kiềm (NaOH), dung môi dễ cháy. Ở đây, ptfe flange shield là lựa chọn tiêu chuẩn.
Ngành Dầu khí: Đường ống dẫn dầu thô áp lực cao, khí gas, condensate trên các giàn khoan và nhà máy lọc dầu.
Steam Line (Đường hơi): Hệ thống lò hơi công nghiệp, đường ống hơi nóng 150°C - 300°C. Metal shield là bắt buộc để ngăn bỏng steam.
Hệ thống xử lý nước: Axit/kiềm nồng độ thấp trong quy trình xử lý nước thải (PVC shield phổ biến).
Ngành Thực phẩm & Dược phẩm: Sử dụng transparent shield FEP hoặc PTFE để đảm bảo vệ sinh và dễ kiểm tra leak.
Sai Lầm Thường Gặp Khi Chọn Flange Shield
Việc chọn sai flange shield không những không bảo vệ được hệ thống mà còn gây ra cảm giác an toàn giả tạo, dẫn đến thảm họa lớn hơn. Các lỗi phổ biến bao gồm:
Chọn sai vật liệu: Dùng PVC shield (chịu nhiệt <60°C) cho đường steam (150°C). Shield sẽ bị chảy mềm, mất tác dụng ngay khi có leak nhẹ.
Không kháng được hóa chất: Dùng metal shield thông thường cho đường axit clohydric (HCl) đậm đặc. Shield sẽ bị ăn mòn rỉ sét nhanh chóng.
Sai kích thước và tiêu chuẩn bích: Shield quá nhỏ không thể bao phủ hết khoảng hở giữa hai mặt bích ANSI Class 300, làm hở gasket area.
Lắp sai hướng thoát leak (Hệ quả lớn nhất): Lỗ thoát (Drain/Weep hole) thay vì hướng xuống đất lại hướng sang bên cạnh hoặc lên trên, trực tiếp bắn chất lỏng rò rỉ vào mặt kỹ thuật viên khi họ đến kiểm tra.
Hậu quả của những sai lầm này là: Shield mất hoàn toàn tác dụng bảo vệ, nguy cơ tai nạn lao động tăng cao, gây hỏng hóc các thiết bị xung quanh và gây tốn kém chi phí thay thế.
Checklist Chọn Flange Shield Phù Hợp
Để đảm bảo chọn đúng flange shield, hãy tuân thủ checklist 6 bước của chuyên gia kỹ thuật:
Xác định tiêu chuẩn mặt bích (Flange Standard): ANSI B16.5, DIN, JIS B2220, hay BS4504? Điều này quyết định độ dày và đường kính ngoài của shield.
Kiểm tra Kích thước đường ống (DN/NPS): DN15, DN50, DN100...
Xác định loại hóa chất/lưu chất (Medium Compatibility): Kháng axit mạnh, kiềm, dầu, hay chỉ là nước?
Xác định Nhiệt độ làm việc tối đa (Max Temperature): Dưới 60°C (PVC), đến 260°C (PTFE), hay 500°C+ (Metal)?
Kiểm tra Áp lực vận hành: Shield phải kháng được impact của dòng phun áp lực Class 150/300/600.
Chọn vật liệu shield tương thích: Dựa trên các thông số trên.
Tips kỹ thuật từ chuyên gia:
Dẫn axit, kiềm mạnh nồng độ cao → Bắt buộc dùng PTFE flange shield.
Đường hơi steam, dầu tải nhiệt nóng → Dùng Metal (SS316) or Metal Mesh shield.
Môi trường ăn mòn ven biển, ngoài trời → Ưu tiên Stainless Steel 316 flange guard.
Hướng Dẫn Lắp Đặt Flange Shield Đúng Kỹ Thuật
Quy trình lắp đặt flange shield cực kỳ nhanh chóng nhưng cần độ chính xác để phát huy tác dụng:
Vệ sinh: Lau sạch bụi bẩn, dầu mỡ xung quanh mặt bích và đường ống hai bên trước khi lắp.
Quấn shield: Đặt thân shield bao quanh vị trí kết nối mặt bích, đảm bảo shield bao phủ hoàn toàn khoảng hở của gioăng gasket.
Siết chặt: Quấn dây siết Velcro hoặc dây rút Polypropylene/Inox vào đường ống ở hai bên mặt bích. Siết lực đều ở cả hai bên.
Kiểm tra Drain Hole: Quan trọng nhất: Đảm bảo lỗ thoát an toàn (weep hole) ở đáy shield đang hướng thẳng xuống đất hoặc hướng vào khu vực thu gomleak. Tuyệt đối không hướng ra ngoài hoặc lên trên.
Bảo trì định kỳ (Periodic Inspection): Kiểm tra độ siết, tình trạng lão hóa của vật liệu shield, đặc biệt sau mỗi chu kỳ nhiệt hoặc sau sự cố leak nhỏ.
FAQ: Câu Hỏi Thường Gặp Về Flange Shield
Q1: Flange shield có ngăn hoàn toàn rò rỉ rỉ của mặt bích không?A: Không. Flange shield là thiết bị bảo vệ bị động để ngăn tia phun sương. Nó không sửa chữa được gasket bị hỏng. Chất lỏng vẫn rò rỉ nhưng được kiểm soát chảy xuống lỗ thoát một cách an toàn để kỹ thuật viên phát hiện và khắc phục leak.
Q2: Khi nào tôi nên dùng PTFE flange shield?A: Khi hệ thống của bạn dẫn axit strong, kiềm mạnh, dung môi ăn mòn, hoặc lưu chất có nhiệt độ lên đến 260°C và yêu cầu độ bền kháng hóa chất tuyệt đối lâu dài.
Q3: Flange shield chịu được nhiệt độ bao nhiêu?A: Tùy vật liệu: PVC (<60°C), Polypropylene (~90°C), PTFE (~260°C), và Stainless Steel (>500°C).
Q4: Có cần flange shield cho hệ thống nước thông thường không?A: Cần thiết nếu hệ thống nước vận hành dưới áp lực cao (PN16+) và mối nối mặt bích nằm gần các thiết bị điện đắt tiền, bảng điều khiển hoặc khu vực nhân sự thường xuyên qua lại để ngăn ngừa rủi ro spray damage.
Q5: Flange shield có dùng được cho cả mặt bích chuẩn ANSI và DIN được không?A: Có, hầu hết các flange guard hiện đại đều có khả năng điều chỉnh thông qua hệ thống dây siết Velcro để bao quanh vừa cả bích ANSI (theo Class) và bích DIN (theo PN) ở cùng kích thước DN. Hãy kiểm tra catalogue của nhà sản xuất để đảm bảo độ tương thích.
Kết Luận: Có Nên Sử Dụng Flange Shield Trong Hệ Thống Công Nghiệp?
Tổng kết lại, việc lắp đặt flange shield (che mặt bích) không đơn thuần là một phụ kiện trang trí mà là một khoản đầu tư an toàn vô giá trong hệ thống đường ống công nghiệp trọng yếu. Với chi phí thấp, lắp đặt nhanh nhưng hiệu quả bảo vệ bị động tức thì cực cao, flange shield là hàng rào bảo vệ cuối cùng ngăn chặn sự cố leak gioăng chuyển thành thảm họa tai nạn lao động, cháy nổ hay ô nhiễm môi trườngRất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flange Shield
