Flange Slip On Flat Face: Giải Pháp Kết Nối Đường Ống Tối Ưu, Chống Rò Rỉ Hiệu Quả

Vì sao flange slip on flat face được dùng phổ biến trong hệ thống đường ống?

Trong quá trình thiết kế và thi công các hệ thống HVAC, mạng lưới đường ống nước, hệ thống PCCC hay các đường dẫn hóa chất áp lực thấp, việc lựa chọn phụ kiện kết nối luôn là bài toán cân não của các kỹ sư cơ điện. Thực tế tại nhiều công trình hiện nay, hệ thống thường xuyên gặp phải những sự cố nghiêm trọng như rò rỉ lưu chất tại vị trí mặt bích, kết nối bị lệch tâm hay thậm chí là nứt vỡ mặt bích của thiết bị. Nguyên nhân cốt lõi của những hư hỏng này phần lớn bắt nguồn từ việc chọn sai loại mặt bích và không hiểu rõ sự khác biệt kỹ thuật giữa cấu trúc mặt phẳng (flat face) với cấu trúc có gờ nổi (raised face).

Khi kết nối các đường ống với các thiết bị làm bằng chất liệu giòn như gang hoặc nhựa composite, áp lực siết bulong không đồng đều sẽ ngay lập tức gây ra hiện tượng nứt phá hủy kết cấu. Chính vì vậy, flange slip on flat face (mặt bích lồng phẳng) đã trở thành giải pháp kỹ thuật phổ biến và được ưu tiên hàng đầu. Với đặc tính dễ dàng lắp đặt, chi phí đầu tư hợp lý và khả năng tương thích tuyệt vời với nhiều hệ thống áp lực vừa và thấp, dòng slip on flange này giúp triệt tiêu các ứng suất uốn nguy hiểm, bảo vệ an toàn cho toàn bộ hệ thống đường ống công nghiệp.

Flange slip on flat face là gì?

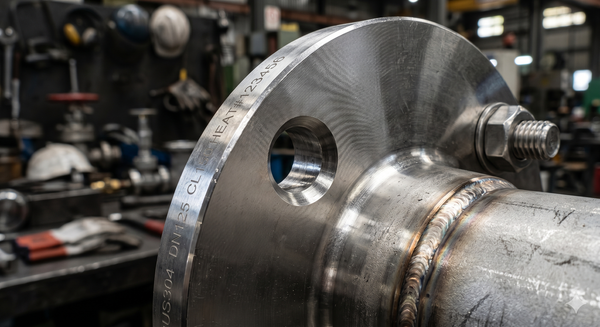

Để hiểu rõ về cấu kiện này, chúng ta cần bóc tách từ tên gọi kỹ thuật. Slip on flange là loại mặt bích lồng ống, nghĩa là đường kính trong của mặt bích lớn hơn một chút so với đường kính ngoài của ống, cho phép mặt bích dễ dàng "trượt" lồng vào bên ngoài đoạn ống. Trong khi đó, flat face (ký hiệu là FF) là kiểu bề mặt tiếp xúc phẳng hoàn toàn, không có gờ nhô lên ở khu vực lòng trong của mặt bích.

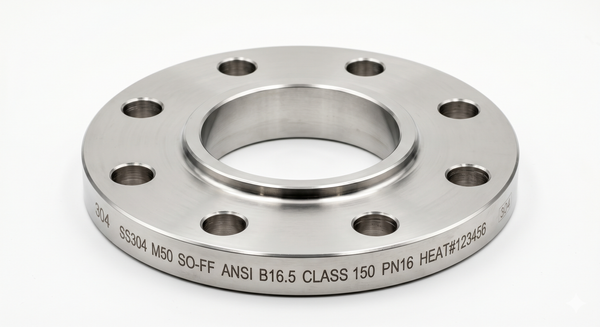

Cấu tạo cơ bản của một thiết bị flat face flange tiêu chuẩn bao gồm ba phần chính:

• Thân mặt bích: Khối kim loại hình đĩa tròn có độ dày đạt chuẩn kỹ thuật.

• Lỗ bulong: Các lỗ khoan định vị xung quanh rìa đĩa để xỏ bulong liên kết.

• Mặt tiếp xúc phẳng: Toàn bộ bề mặt từ lòng trong ra đến mép ngoài nằm trên cùng một mặt phẳng.

Bản chất hình học phẳng hoàn toàn của cấu trúc flat face mang lại một ưu điểm cơ học cực kỳ lớn: phân bổ lực siết của bulong đồng đều 100% lên toàn bộ bề mặt. Khi chúng ta siết chặt các bulong, lực ép không bị tập trung vào một vùng nhỏ như dòng raised face mà trải đều ra xung quanh, giúp loại bỏ hoàn toàn các mô-men uốn có thể gây cong vênh đĩa bích. Do đó, flange slip on flat face là loại mặt bích lồng ống có bề mặt phẳng hoàn toàn, thường dùng trong hệ thống áp lực thấp hoặc kết nối với thiết bị có mặt bích gang.

Nguyên lý hoạt động của flange slip on flat face

Nguyên lý kết nối và tạo độ kín của mặt bích slip on kiểu phẳng dựa trên cơ chế lồng khít và hàn kép. Quy trình vận hành bắt đầu khi đoạn ống thép được lồng vào bên trong lòng mặt bích. Tuy nhiên, thay vì chỉ cố định ở một vị trí, thợ thi công bắt buộc phải thực hiện kỹ thuật hàn hai đường hàn: đường hàn phi-lê bên ngoài tại cổ bích và đường hàn phi-lê bên trong tại mép đầu ống. Đường ống sẽ nằm lùi vào trong một khoảng nhỏ so với mặt bích để tránh làm hỏng bề mặt làm kín khi hàn.

Sau khi cố định bích vào ống, quy trình làm kín hệ thống sẽ sử dụng một loại gioăng full face (gioăng phẳng có đục lỗ bulong) đặt chèn giữa hai mặt phẳng flat face. Khi tiến hành siết đồng đều các đai ốc, hai mặt phẳng của hai mặt bích sẽ ép chặt toàn bộ diện tích bề mặt gioăng cao su hoặc gioăng teflon.

Lý do giải pháp này cực kỳ phù hợp cho các thiết bị gang hoặc ống nhựa composite (FRP piping) là vì gang và nhựa composite là những vật liệu có độ giòn cao, chịu lực uốn rất kém. Nếu bạn dùng mặt bích có gờ (raised face) để siết vào thiết bị gang, gờ nổi sẽ tạo ra một khoảng hở ở rìa ngoài, khi siết chặt bulong, lực bẩy sẽ làm nứt vỡ ngay mặt bích của van gang hoặc bơm gang. Biên dạng flat face triệt tiêu hoàn toàn rủi ro này bằng cách tạo ra một mặt phẳng tựa liên tục, giảm thiểu tối đa nguy cơ nứt mặt bích thiết bị.

Phân loại flange slip on flat face phổ biến

Dòng sản phẩm mặt bích flat face kiểu lồng ống này được phân chia thành nhiều nhóm dựa trên các tiêu chí kỹ thuật cụ thể:

1. Phân loại theo vật liệu chế tạo

• Flange inox (201, 304, 316): Trong đó flange inox 304 là dòng phổ biến nhất nhờ khả năng chống rỉ và chịu nhiệt tốt; dòng inox 316 dành riêng cho môi trường hóa chất ăn mòn mạnh; dòng inox 201 dùng cho hệ thống kinh tế trong nhà.

• Flange thép carbon: Các mác thép như SS400, A105 có độ cứng cơ học cực cao, chịu tải trọng lớn.

• Thép mạ kẽm: Mặt bích thép được mạ kẽm điện phân hoặc nhúng nóng để tăng khả năng chống chịu oxy hóa khí quyển với chi phí rẻ.

2. Phân loại theo hệ tiêu chuẩn quốc tế

Mỗi tiêu chuẩn sẽ quy định nghiêm ngặt về đường kính ngoài, độ dày đĩa bích và tâm lỗ bulong khác nhau:

• Tiêu chuẩn Mỹ: Flange ANSI / ASME B16.5 (Các cấp áp lực phổ biến như Class 150, Class 300).

• Tiêu chuẩn Nhật Bản: Flange JIS B2220 (Phổ biến là JIS 5K, JIS 10K, JIS 16K).

• Tiêu chuẩn Châu Âu: Tiêu chuẩn DIN hoặc BS EN 1092-1 (Quy định các cấp áp lực PN6, PN10, flange PN16, PN25).

Thông số kỹ thuật của flange slip on flat face

Khi lựa chọn cấu kiện cho bản vẽ thiết kế, các kỹ sư cần đặc biệt lưu ý đến dải thông số kỹ thuật định danh của dòng mặt bích đường ống này:

• Đường kính danh nghĩa (DN): Phổ biến từ DN15 (tương đương ống phi 21mm) kéo dài lên đến DN600 hoặc lớn hơn cho các trục đường ống chính.

• Độ dày mặt bích (Thick): Được thiết kế dày hơn so với loại bích raised face cùng kích thước để bù đắp lại phần độ bền cơ học bị giảm do không có gờ chịu lực.

• Hệ số áp suất làm việc: Tối ưu hóa cho các dải áp lực thấp và trung bình như PN10, PN16 hoặc flange class 150.

• Số lượng và đường kính lỗ bulong: Phụ thuộc hoàn toàn vào tiêu chuẩn chế tạo (ví dụ: bích DN100 tiêu chuẩn JIS 10K có 8 lỗ bulong, trong khi chuẩn PN16 có thể có thông số khác).

Việc chọn mua đúng tiêu chuẩn gia công là điều kiện tiên quyết. Nếu chọn sai tiêu chuẩn (ví dụ lắp lẫn giữa bích JIS và bích ANSI), tâm lỗ bulong sẽ bị lệch, khiến bạn không thể xỏ bulong liên kết qua hai mặt bích. Bên cạnh đó, áp suất hệ thống quyết định trực tiếp đến độ dày của flange. Áp suất càng lớn, đĩa bích càng phải dày để chống lại lực uốn cong dọc trục. Chất lượng của vật liệu chế tạo cũng ảnh hưởng trực tiếp đến tuổi thọ công trình; một mặt bích inox chuẩn sẽ ngăn chặn hiện tượng rỗ bề mặt làm kín – nguyên nhân chính gây ra các ca rò rỉ lưu chất khó chịu sau vài năm vận hành.

So sánh flange slip on flat face và raised face

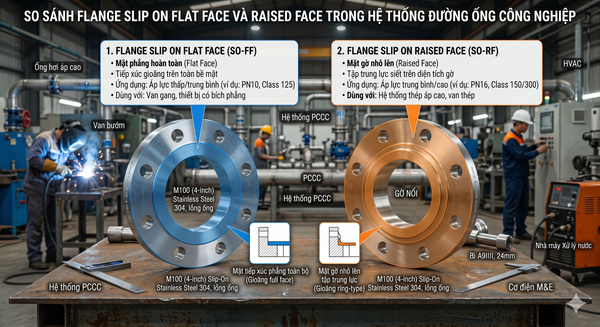

Sự khác biệt giữa hai kiểu bề mặt Flat Face (FF) và Raised Face (RF) là một trong những kiến thức cơ bản nhưng dễ bị nhầm lẫn nhất trong ngành đường ống.

Tại sao dòng raised face lại chịu áp lực tốt hơn? Nhờ cấu trúc gờ nổi nhô lên, toàn bộ lực siết của hệ thống bulong được tập trung hoàn toàn vào diện tích bề mặt rất nhỏ của gờ. Điều này tạo ra một áp lực nén cực đại lên gioăng làm kín, giúp mối nối chịu được áp suất cao mà không bị thổi bay gioăng.

Tuy nhiên, khi nào bạn tuyệt đối không được dùng mặt bích mặt phẳng flat face? Đó là khi hệ thống của bạn vận hành ở áp suất vượt quá Class 300 hoặc dải nhiệt độ thay đổi quá đột ngột. Lúc này, diện tích tiếp xúc lớn của flat face lại trở thành nhược điểm, lực siết bulong bị loãng ra, không đủ tạo độ biến dạng cần thiết cho gioăng để ngăn chặn dòng lưu chất áp lực cao rò rỉ ra ngoài.

Ưu điểm và nhược điểm của flange slip on flat face

Mọi cấu kiện kỹ thuật đều có những tính chất hai mặt, và việc hiểu rõ ưu - nhược điểm sẽ giúp tối ưu hóa công năng sử dụng:

Ưu điểm vượt trội

• Thi công nhanh chóng, dễ lắp đặt: Do là dòng flange hàn cổ lồng, thợ hàn không cần phải cắt ống chính xác từng milimet như dòng bích hàn cổ cao (Weld Neck). Bạn có thể dễ dàng xoay mặt bích để căn chỉnh các lỗ bulong trùng khớp với thiết bị một cách linh hoạt.

• Giá thành đầu tư thấp: Chi phí phôi và chi phí gia công bề mặt flat face luôn rẻ hơn đáng kể so với dòng raised face hay weld neck, giúp tiết kiệm ngân sách lớn cho các hệ thống đường ống chiều dài khủng.

Nhược điểm cố hữu

• Giới hạn áp lực: Khả năng chịu áp lực tổng thể luôn thấp hơn dòng mặt bích hàn cổ cao (Weld Neck) do cấu trúc mối hàn phi-lê có độ bền mỏi thấp hơn mối hàn vát mép chữ V trực tiếp vào thân ống.

• Kháng rung động kém: Ở các vị trí ngay sau luồng xả của máy bơm công suất lớn, nơi có hiện tượng rung lắc mạnh và va đập thủy lực liên tục, mối hàn cổ lồng của dòng slip on có nguy cơ bị nứt hỏng cao hơn theo thời gian.

Flange slip on flat face được dùng ở đâu?

Nhờ những đặc tính cơ lý chuyên biệt, dòng mặt bích công nghiệp này chiếm trọn lòng tin trong các hạng mục cụ thể:

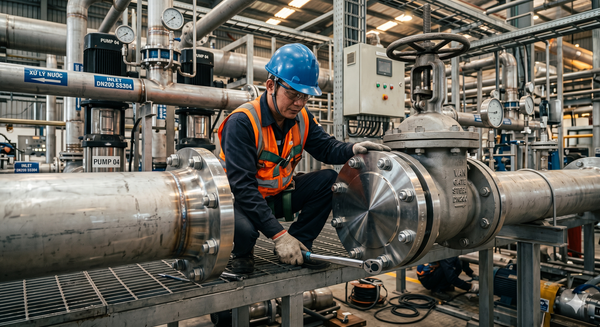

• Hệ thống quản lý nước và cơ điện tòa nhà: Ứng dụng phổ biến trong hệ thống cấp thoát nước sạch đô thị, nhà máy xử lý nước thải, mạng lưới đường ống giải nhiệt của flange hệ HVAC và đường ống cấp nước chữa cháy của hệ PCCC.

• Kết nối thiết bị bằng gang và composite: Đây là ứng dụng độc quyền và quan trọng nhất. Cấu kiện chuyên dùng để bắt vặn trực tiếp vào mặt bích phẳng của van bướm gang, van cổng gang, các dòng bơm ly tâm thân gang và hệ thống đường ống nhựa chịu hóa chất composite (FRP piping).

• Nhà máy công nghiệp nhẹ: Phục vụ trong hệ thống đường ống dẫn hơi áp thấp, hệ thống đường ống nước sạch của nhà máy chế biến thực phẩm, bia nước giải khát nhờ tính thẩm mỹ sạch sẽ của chất liệu flange inox 304.



Sai lầm thường gặp khi sử dụng flange slip on flat face

Khi đưa vào vận hành thực tế, rất nhiều hệ thống gặp lỗi rò rỉ nghiêm trọng do thợ lắp đặt phạm phải các sai sót dưới đây:

1. Dùng sai biên dạng gioăng làm kín: Sai lầm kinh điển là dùng loại gioăng vòng nhỏ (Ring gasket - chỉ dùng cho mặt bích raised face) để lắp cho mặt bích flat face. Khi siết bulong, hai rìa ngoài của mặt bích phẳng không có điểm tựa sẽ bị uốn cong vào trong, gây nứt vỡ bích tại vị trí vòng bulong.

2. Siết bulong không theo quy trình đối xứng: Thợ thi công siết chặt hoàn toàn các bulong ở một bên trước rồi mới siết bên đối diện. Điều này khiến mặt bích bị vênh, lực nén lên gioăng không đều gây rò rỉ ngay khi test áp lực nước.

3. Hàn sai kỹ thuật dòng slip on: Chỉ hàn một đường hàn bên ngoài cổ bích mà bỏ qua đường hàn bên trong lòng mặt bích. Lỗi này khiến lưu chất lọt vào khe hở giữa ống và bích, gây ăn mòn kẽ hở và làm suy giảm 50% khả năng chịu tải của mối nối.

Hướng dẫn chọn flange slip on flat face phù hợp

Để quy trình thu mua vật tư diễn ra chuẩn xác, hãy sử dụng bộ checklist hướng dẫn kỹ thuật sau:

1. Chọn theo môi trường lưu chất và thời tiết

• Hệ thống truyền dẫn nước sạch, nước sinh hoạt: Chọn vật liệu flange thép carbon hoặc thép mạ kẽm để tối ưu chi phí.

• Hệ thống tiếp xúc hóa chất tẩy rửa, thực phẩm hoặc lắp ngoài trời: Chọn flange inox 304 chống rỉ sét.

• Hệ thống dẫn nước biển, hóa chất nồng độ cao: Bắt buộc chọn mác inox 316.

2. Chọn theo áp suất vận hành của hệ thống

• Đảm bảo áp suất đỉnh của bơm không vượt quá áp suất định mức của mặt bích. Hệ thống thông thường chọn chuẩn PN10 hoặc PN16.

3. Chọn theo kiểu mặt bích của thiết bị đích

• Nếu mặt bích đúc sẵn trên thân van gang hoặc bơm là mặt phẳng (Flat Face), bạn bắt buộc phải chọn dòng mặt bích kết nối là Flat Face. Tuyệt đối không lắp lẫn mặt bích raised face vào mặt bích flat face của thiết bị gang vì sẽ làm nứt vỡ thiết bị khi siết lực.

Lưu ý khi lắp đặt flange slip on flat face để tăng độ bền

• Sử dụng đồng bộ gioăng full face: Đối với mặt bích kiểu phẳng, luôn luôn chọn loại gioăng phẳng có kích thước bao phủ toàn bộ bề mặt bích và có đục sẵn các lỗ xỏ bulong trùng khớp.

• Áp dụng quy trình siết lực hình sao: Khi bắt bulong, tiến hành vặn đai ốc theo sơ đồ đối xứng hình ngôi sao (siết đối chéo nhau). Thực hiện siết tăng dần theo 3 bước: 30%, 60% và đạt 100% lực siết định mức của cờ lê lực.

• Kiểm tra độ đồng tâm nghiêm ngặt: Trước khi hàn cố định mặt bích, dùng thước nivo kiểm tra độ vuông góc giữa mặt phẳng đĩa bích và trục đường ống. Độ lệch tâm cho phép không được vượt quá thông số quy chuẩn để tránh tạo ứng suất xoắn vĩnh viễn lên mối hàn.



Câu hỏi thường gặp về flange slip on flat face (FAQ)

Flange slip on flat face dùng để làm gì?

Cấu kiện dùng để kết nối hai đoạn đường ống lại với nhau hoặc liên kết đường ống vào các thiết bị công nghiệp (van, bơm, bồn chứa) trong các hệ thống vận hành ở dải áp lực thấp và trung bình.

Flat face khác raised face như thế nào?

Flat face có bề mặt tiếp xúc phẳng mịn hoàn toàn từ trong ra ngoài, giúp phân bổ lực đều trên diện tích rộng. Ngược lại, raised face sở hữu một gờ nổi nhô lên ở trung tâm để tập trung lực siết bulong vào một vùng nhỏ, giúp tăng khả năng làm kín ở áp suất cao.

Khi nào nên dùng flat face flange?

Bạn nên chỉ định dùng mặt bích mặt phẳng khi kết nối đường ống với các thiết bị làm từ vật liệu giòn như mặt bích của van gang, bơm gang, hoặc hệ thống flange xử lý nước bằng nhựa composite (FRP) nhằm loại bỏ nguy cơ nứt gãy thiết bị khi siết bulong.

Flange slip on có cần hàn không?

Có. Đây là dòng mặt bích yêu cầu kỹ thuật hàn kép. Kỹ sư bắt buộc phải thực hiện hai đường hàn phi-lê: một đường tại cổ ngoài mặt bích tiếp xúc với thân ống, và một đường tại mép trong lòng mặt bích tiếp xúc với đầu ống.

Nên chọn vật liệu inox 304 hay 316?

Đối với các ứng dụng dân dụng, xử lý nước sạch hoặc hệ thống sưởi ấm thông thường, dòng flange inox 304 là phương án kinh tế và hiệu quả nhất. Bạn chỉ cần nâng cấp lên mác inox 316 khi đường ống luân chuyển các môi trường xâm thực mạnh như axit, hóa chất mạ hoặc nước biển mặn.

Flange slip on flat face là giải pháp kết nối tối ưu cho nhiều hệ thống công nghiệp

Tóm lại, flange slip on flat face đóng vai trò là một giải pháp liên kết mang tính chiến lược cho các hệ thống đường ống hiện đại. Sự kết hợp giữa cơ chế lồng ống linh hoạt của kiểu dáng slip on cùng tính năng phân bổ lực siết hoàn hảo của bề mặt phẳng flat face giúp triệt tiêu hoàn toàn các rủi ro nứt vỡ thiết bị quý giá, mang lại sự bền bỉ tuyệt đối cho công trình. Bằng cách nắm vững các thông số kỹ thuật, áp dụng đúng checklist lựa chọn vật liệu và tuân thủ nghiêm ngặt quy trình lắp đặt siết đối xứng, các nhà thầu sẽ luôn đảm bảo hệ thống vận hành an toàn, không rò rỉ và tối ưu hóa chi phí đầu tư dài hạn.
