Flange SOFF: Giải pháp kết nối tối ưu cho hệ thống đường ống hiện đại
Vì sao flange SOFF được dùng phổ biến trong hệ thống đường ống?
Trong kỹ thuật cơ khí và xây dựng hạ tầng, việc lựa chọn phương thức kết nối đường ống luôn là bài toán cân bằng giữa kỹ thuật và kinh tế. Thực tế cho thấy, nhiều hệ thống như HVAC, PCCC hay cấp thoát nước luôn đòi hỏi những linh kiện dễ lắp đặt nhưng vẫn phải đảm bảo tính ổn định trong môi trường áp lực trung bình. Trong bối cảnh đó, flange SOFF (hay còn gọi là mặt bích SOFF) đã trở thành một lựa chọn ưu tiên hàng đầu cho các nhà thầu và kỹ sư.
Vai trò chủ chốt của flange SOFF nằm ở khả năng kết nối chắc chắn nhưng cực kỳ linh hoạt, cho phép người thợ dễ dàng căn chỉnh khoảng cách và góc độ của ống trước khi hàn cố định. Đặc biệt, với các công trình cần tối ưu hóa ngân sách mà không muốn đánh đổi chất lượng, dòng slip on flange này giúp tiết kiệm đáng kể chi phí gia công so với các loại mặt bích cổ cao. Vậy flange SOFF là gì và có phù hợp với mọi hệ thống hay không? Chúng ta hãy cùng đi sâu vào phân tích chuyên sâu ngay dưới đây.
Flange SOFF là gì?

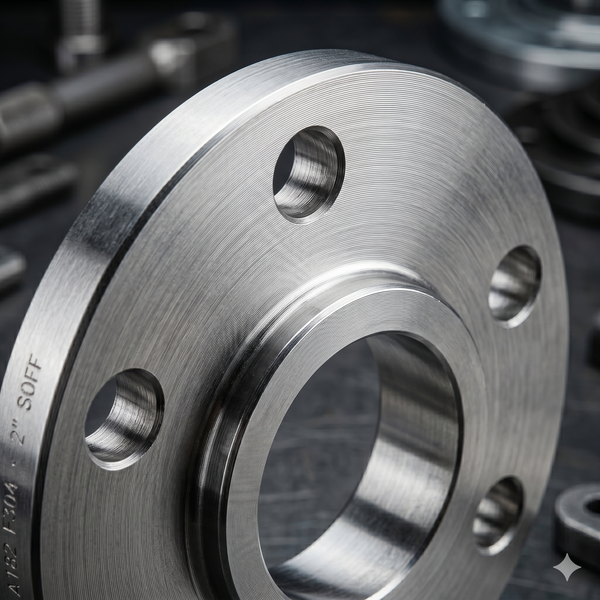

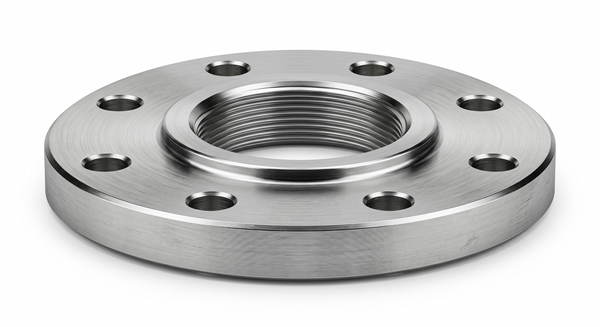

Flange SOFF là cụm từ viết tắt của Slip On Flat Face Flange. Đây là một loại phụ kiện mặt bích được thiết kế để trượt trên đầu ống và sau đó được hàn cố định ở cả mặt trong và mặt ngoài của lỗ tâm. Tên gọi của nó phản ánh chính xác hai đặc điểm kỹ thuật cơ bản:
Slip On: Kiểu flange hàn trượt, có lỗ tâm lớn hơn đường kính ngoài của ống một chút để ống có thể lồng vào bên trong.
Flat Face (FF): Thiết kế mặt phẳng, không có gờ cao (Raised Face), giúp việc tiếp xúc với gioăng (gasket) diễn ra trên toàn bộ bề mặt phẳng của bích.
Cấu tạo cơ bản của một slip on flat face flange bao gồm: lỗ tâm (hubless hole), bề mặt bích phẳng mịn và các lỗ bu lông (bolt holes) được phân bổ theo tiêu chuẩn quốc tế. Nhờ thiết kế đơn giản, dòng SO flange này cực kỳ dễ trích xuất dữ liệu kỹ thuật và lắp đặt hàng loạt trong các dự án công nghiệp.
Nguyên lý kết nối của flange SOFF
Nguyên lý hoạt động của flange SOFF dựa trên sự kết hợp giữa liên kết hàn cơ khí và lực ép từ hệ thống bu lông. Quy trình lắp đặt bắt đầu bằng việc lồng đầu ống vào lỗ tâm mặt bích. Khác với loại Weld Neck (WN), ống lồng vào SOFF thường để lùi lại một khoảng so với mặt bích để tạo rãnh hàn. Sau đó, kỹ sư sẽ tiến hành hàn hai đường: một đường hàn góc bên ngoài mặt bích và một đường hàn góc bên trong tại vị trí tiếp giáp lỗ tâm.
Giải thích chuyên sâu:
Lý do flange SOFF dễ lắp hơn Weld Neck là vì nó không yêu cầu phải vát mép ống chính xác tuyệt đối và cho phép sai số nhỏ về chiều dài ống khi thi công. Tuy nhiên, khả năng chịu áp lực và tải trọng mỏi của nó thường thấp hơn WN flange. Điều này là do cấu trúc hàn góc của SOFF không thể phân bổ ứng suất đều dọc theo cổ bích như thiết kế dạng hình côn của mặt bích cổ hàn. Để tạo độ kín, một tấm gasket (gioăng) sẽ được đặt giữa hai mặt bích phẳng, sau đó được siết chặt bằng hệ thống bu lông để ngăn chặn rò rỉ lưu chất.
Các loại flange SOFF phổ biến hiện nay

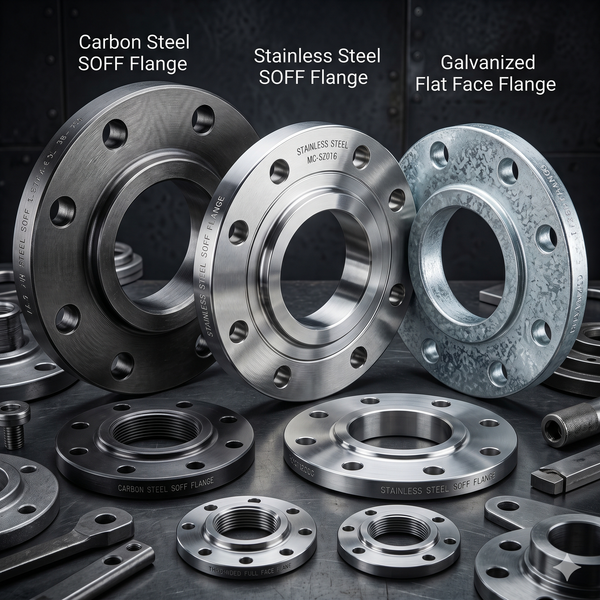

Hiện nay, mặt bích SOFF được sản xuất từ nhiều nguồn nguyên liệu để phù hợp với từng điều kiện môi trường cụ thể:
SOFF thép carbon (Carbon Steel): Đây là loại có giá thành tốt nhất, độ cứng cao, thường dùng trong các hệ thống công nghiệp phổ thông không có tính ăn mòn hóa học cao.
SOFF inox 304/316 (Stainless Steel): Sở hữu khả năng chống ăn mòn tuyệt vời, loại này là tiêu chuẩn trong các nhà máy sản xuất thực phẩm, dược phẩm hoặc xử lý hóa chất.
SOFF mạ kẽm: Thường là thép carbon được phủ lớp kẽm bảo vệ, thích hợp cho các hệ thống đường ống ngoài trời, giúp chống gỉ sét cơ bản trong điều kiện thời tiết khắc nghiệt.
SOFF theo tiêu chuẩn quốc tế: Phân loại dựa trên các hệ quy chiếu như ANSI (Mỹ), JIS (Nhật Bản), DIN (Đức) hay BS (Anh) để đảm bảo tính đồng bộ giữa các thiết bị.
Bảng so sánh nhanh:
| Tiêu chí | SOFF Thép Carbon | SOFF Inox 304/316 | SOFF Mạ Kẽm |
| Khả năng chịu áp | Trung bình - Cao | Trung bình | Trung bình |
| Chống ăn mòn | Thấp | Rất cao | Khá |
| Chi phí | Tiết kiệm | Cao | Hợp lý |
Thông số kỹ thuật cần quan tâm khi chọn flange SOFF
Để hệ thống vận hành an toàn, việc lựa chọn đúng SOFF flange dimensions là điều kiện tiên quyết. Các thông số bạn không thể bỏ qua bao gồm:
Kích thước danh nghĩa: Dao động rộng từ DN15 đến DN600 tùy theo quy mô đường ống.
Áp suất làm việc (Pressure Class): Các cấp phổ biến như PN10, PN16, Class 150. Việc chọn sai cấp áp lực là nguyên nhân hàng đầu gây biến dạng bích và rò rỉ.
Kiểu mặt (Facing): Mặc định của SOFF là Flat Face (FF), thường kết hợp tốt với các van hoặc thiết bị bằng gang có mặt phẳng để tránh ứng suất gây nứt vỡ khi siết.
Tại sao mặt FF phù hợp hệ thống áp thấp? Thiết kế mặt phẳng giúp lực siết bu lông dàn đều trên diện tích bề mặt lớn. Điều này cực kỳ an toàn khi kết nối với các thiết bị giòn như thân van gang, nhưng ở áp suất quá cao, nó khó duy trì độ kín như mặt bích có gờ (Raised Face). Vì vậy, dòng JIS 10K SOFF hay ANSI SOFF flange thường được tin dùng trong các dải áp suất trung bình trở xuống.
So sánh flange SOFF với RF và WN flange
Mỗi loại mặt bích có một "sứ mệnh" riêng. Dưới đây là bảng phân tích so sánh để bạn có cái nhìn tổng quan:
| Tiêu chí | Flange SOFF | Flange RF (Raised Face) | Flange WN (Weld Neck) |
| Kiểu mặt | Flat Face (Phẳng) | Mặt có gờ cao | Cổ hàn cao |
| Khả năng chịu áp | Trung bình | Cao | Rất cao |
| Độ khó thi công | Rất thấp (Dễ lắp) | Trung bình | Khó (Cần kỹ thuật hàn cao) |
| Chi phí đầu tư | Hợp lý / Thấp | Trung bình | Cao |
Khi nào nên dùng SOFF? Nếu dự án của bạn là hệ thống HVAC (điều hòa không khí) hoặc PCCC, nơi áp lực dòng chảy không quá cực đoan nhưng yêu cầu khối lượng lắp đặt lớn và nhanh, SOFF là "vua" về hiệu quả kinh tế. Ngược lại, với hệ thống dẫn dầu khí hoặc hơi nóng áp suất cao, Weld Neck (WN) mới là lựa chọn an toàn tuyệt đối.

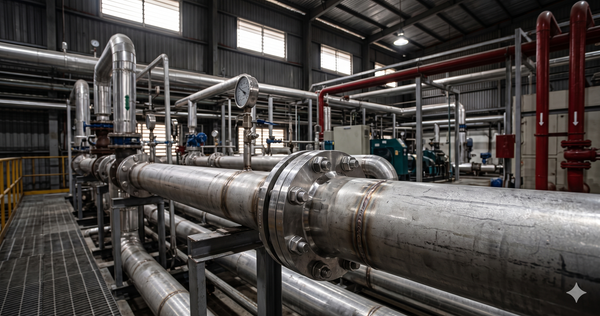

Flange SOFF được ứng dụng trong những hệ thống nào?
Nhờ đặc tính linh hoạt và kinh tế, flange SOFF hiện diện trong rất nhiều lĩnh vực hạ tầng:
Hệ thống HVAC: Kết nối các đường ống nước chiller, ống gió.
Hệ thống PCCC: Các trục ống dẫn nước cứu hỏa trong tòa nhà cao tầng.
Cấp thoát nước: Đường ống nước sạch dân dụng và xử lý nước thải công nghiệp.
Hệ thống khí nén: Tại các nhà xưởng cơ khí quy mô vừa và nhỏ.
Góc thực tế: Đối với các hệ thống có độ rung mạnh từ máy bơm, SOFF vẫn có thể đáp ứng tốt nếu được gia cố mối hàn chuẩn và sử dụng gioăng cao su có độ đàn hồi cao. Trong môi trường hóa chất ăn mòn, hãy luôn ưu tiên sử dụng inox 316 để đảm bảo độ bền lâu dài cho công trình.
Những sai lầm thường gặp khi sử dụng flange SOFF
Nhiều sự cố rò rỉ trong công trình không bắt nguồn từ chất lượng thép mà từ các lỗi kỹ thuật sơ đẳng:
Dùng sai áp lực thiết kế: Ép mặt bích Class 150 vào hệ thống chạy áp suất Class 300.
Hàn không đều: Đường hàn góc bên trong hoặc bên ngoài không đủ độ ngấu, gây nứt vỡ dưới tác động của giãn nở nhiệt.
Dùng gasket không phù hợp: Mặt bích phẳng (FF) cần loại gioăng toàn mặt (Full face gasket) thay vì gioăng vòng (Ring gasket).
Siết bu lông sai lực: Siết quá chặt một bên khiến bích bị vênh, dẫn đến hở ở phía đối diện.
Hướng dẫn chọn flange SOFF phù hợp (Checklist)
Hãy kiểm tra các yếu tố sau trước khi chốt đơn hàng:
[ ] Xác định chính xác áp lực làm việc cao nhất của hệ thống.
[ ] Kiểm tra lưu chất bên trong có tính ăn mòn không (để chọn inox hay thép carbon).
[ ] Đối soát tiêu chuẩn (ANSI, JIS, DIN) để đảm bảo khớp với các van và phụ kiện khác.
[ ] Xác định kích thước đường kính ngoài của ống hiện có.
FAQ: Câu hỏi thường gặp về flange SOFF
1. Flange SOFF có chịu được áp lực cao không?
Không. SOFF chỉ nên dùng cho áp suất thấp và trung bình. Với các hệ thống áp suất cao (Class 600 trở lên), bạn nên chuyển sang dùng Weld Neck Flange.
2. SOFF và RF khác nhau thế nào?
SOFF nói về kiểu hàn trượt và mặt phẳng (Flat Face), trong khi RF (Raised Face) nói về kiểu mặt bích có gờ cao để tăng cường lực ép lên gioăng.
3. Khi nào nên dùng flange SOFF inox?
Dùng trong môi trường ẩm ướt, hóa chất hoặc thực phẩm để tránh gỉ sét và nhiễm bẩn lưu chất.
4. Flange SOFF có dùng cho hơi nóng được không?
Có thể, nhưng giới hạn ở áp suất thấp. Với hơi nóng áp suất cao, mối hàn góc của SOFF dễ bị mỏi do giãn nở nhiệt nhanh.
Kết luận
Flange SOFF là một giải pháp kết nối đường ống mang tính thực dụng cao, giúp nhà thầu giải quyết được cả hai vấn đề: dễ lắp đặt và chi phí hợp lý. Dù không sở hữu khả năng chịu áp lực cực hạn như dòng cổ hàn, nhưng trong các hệ thống hạ tầng phổ biến, nó vẫn khẳng định được vị thế không thể thay thế nhờ tính bền bỉ và linh hoạt. Việc chọn đúng tiêu chuẩn và vật liệu sẽ giúp hệ thống của bạn hoạt động kín khít, giảm thiểu rò rỉ và kéo dài tuổi thọ vận hành. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flange SOFF
