Flange Steel Là Gì? Hướng Dẫn Chi Chuyên Sâu Về Mặt Bích Thép Công Nghiệp
Trong thi công và vận hành hệ thống đường ống công nghiệp, việc kết nối các đoạn ống, van và thiết bị một cách chắc chắn, kín khít là yếu tố sống còn quyết định đến hiệu suất và an toàn. Một sai lầm nhỏ trong việc lựa chọn flange steel (mặt bích thép) không phù hợp có thể dẫn đến thảm họa: rò rỉ lưu chất, mất áp suất hệ thống, thậm chí gây nổ hoặc tai nạn lao động nguy hiểm.
Để giải quyết bài toán kết nối linh hoạt nhưng vẫn đảm bảo sự kiên cố, flange steel chính là giải pháp hàng đầu được các kỹ sư trên toàn thế giới tin dùng. Bài viết này sẽ phân tích chi tiết từ định nghĩa, nguyên lý hoạt động đến cách lựa chọn mặt bích thép chuẩn xác nhất cho dự án của bạn.

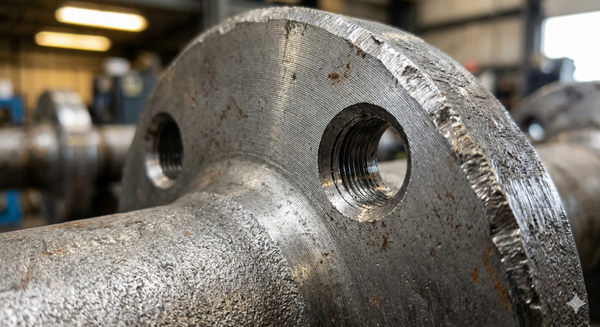

Flange steel là gì? Định nghĩa và cấu tạo kỹ thuật
Flange steel (hay còn gọi là mặt bích thép) là một phụ kiện cơ khí có dạng tấm hình tròn (hoặc vuông/oval trong một số trường hợp đặc biệt) được làm từ vật liệu thép. Chức năng chính của nó là tạo ra một mối liên kết giữa các đoạn ống với nhau, hoặc giữa ống với van, máy bơm, bình áp lực và các thiết bị phụ trợ khác trên đường ống.
Về mặt cấu tạo, một flange steel tiêu chuẩn bao gồm:
Thân bích: Phần tấm thép phẳng hoặc có cổ, được gia công chính xác bề mặt.
Lỗ bulong (Bolt holes): Các lỗ được khoan xung quanh chu vi mặt bích để xỏ bulong kết nối.
Bề mặt tiếp xúc (Facing): Có thể là mặt phẳng (Flat Face), mặt lồi (Raised Face) hoặc rãnh đặt gioăng (Ring Joint) tùy thuộc vào yêu cầu về độ kín.
Vai trò của flange steel không chỉ dừng lại ở việc kết nối. Nó còn cho phép kỹ thuật viên tháo lắp, kiểm tra, vệ sinh hoặc thay thế các bộ phận trong hệ thống một cách nhanh chóng mà không cần phải cắt bỏ đường ống như phương pháp hàn trực tiếp.

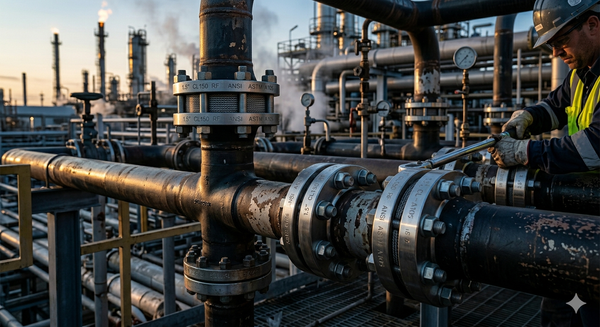

Nguyên lý hoạt động của flange steel trong hệ thống áp lực
Nguyên lý cốt lõi của mối nối flange steel dựa trên sự kết hợp giữa ba thành phần: hai mặt bích đối xứng + hệ thống bulong đai ốc + gioăng làm kín (gasket).
Khi chúng ta đặt một tấm gioăng vào giữa hai mặt bích và tiến hành siết chặt hệ thống bulong, lực siết này sẽ nén gioăng lại. Gioăng làm kín (thường làm bằng cao su, chì graphit hoặc kim loại mềm) sẽ biến dạng và lấp đầy các rãnh hở li ti trên bề mặt mặt bích.
Cơ chế làm kín này cực kỳ hiệu quả vì:
Phân bổ lực đều: Các lỗ bulong được bố trí đối xứng giúp áp lực nén lên gioăng đồng nhất trên toàn bộ bề mặt tiếp xúc.
Chống rò rỉ đa tầng: Sự kết hợp giữa bề mặt kim loại gia công phẳng và độ đàn hồi của gioăng tạo ra một rào cản ngăn chặn lưu chất (chất lỏng, khí, hơi) thoát ra ngoài.
Khả năng thích nghi: Hệ thống có thể chịu được sự giãn nở nhiệt hoặc rung động nhẹ từ dòng chảy mà vẫn giữ được độ kín.
Phân loại flange steel phổ biến và bảng so sánh chi tiết
Trong kỹ thuật, không có một loại mặt bích nào dùng chung cho tất cả mọi hệ thống. Tùy thuộc vào kiểu kết nối với ống, flange steel được chia thành các loại chính sau:
Weld Neck Flange (Mặt bích cổ hàn): Có cổ cao, hàn đối đầu với ống. Chịu áp suất và nhiệt độ cực cao.
Slip-On Flange (Mặt bích hàn trượt): Ống được đút vào trong lòng mặt bích và hàn cả mặt trong lẫn mặt ngoài. Dễ lắp đặt nhưng chịu lực kém hơn Weld Neck.
Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các cửa chờ của bồn chứa.
Socket Weld Flange (Mặt bích hàn bọc đúc): Chỉ hàn một phía bên ngoài, thường dùng cho ống kích thước nhỏ (DN dưới 50) nhưng áp suất cao.

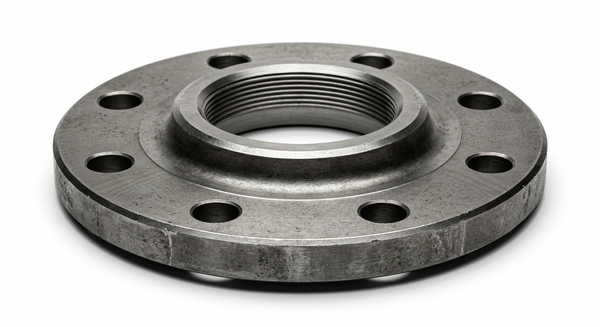

Threaded Flange (Mặt bích ren): Kết nối bằng ren, không cần hàn, phù hợp cho các khu vực dễ cháy nổ không được phép dùng nhiệt.
Bảng so sánh các loại flange steel chủ đạo
| Loại Flange | Ưu điểm | Nhược điểm | Ứng dụng phổ biến |
| Weld Neck | Chịu áp suất cao, bền bỉ nhất. | Chi phí cao, lắp đặt phức tạp. | Dầu khí, hóa chất, hơi nóng. |
| Slip-On | Giá thành rẻ, dễ căn chỉnh. | Khả năng chịu áp thấp hơn. | Hệ thống nước, khí nén. |
| Blind | Dễ dàng tháo mở để kiểm tra. | Áp lực tác động lên tâm bích lớn. | Chặn đầu ống, nắp bồn chứa. |
| Threaded | Không cần hàn, an toàn cháy nổ. | Dễ rò rỉ tại bước ren. | Hệ thống gas, xăng dầu nhỏ. |
Thông số kỹ thuật quan trọng: Tại sao sai số là thảm họa?
Khi lựa chọn flange steel, bạn phải tuân thủ tuyệt đối các thông số kỹ thuật sau để đảm bảo tính đồng bộ:
1. Kích thước (DN - Nominal Diameter)
Kích thước mặt bích phải khớp hoàn toàn với đường kính ngoài của ống (ví dụ: ống DN100 thì mặt bích phải là DN100). Nếu sai kích thước, bạn không thể thực hiện kết nối.
2. Cấp áp lực (PN hoặc Class)
Đây là thông số cực kỳ quan trọng. Các mặt bích được thiết kế theo các cấp áp lực như PN10, PN16, PN25 (chuẩn DIN/ISO) hoặc Class 150, 300, 600, 1500 (chuẩn ANSI/ASME).
Hệ lụy: Nếu bạn lắp mặt bích Class 150 vào hệ thống vận hành ở áp suất Class 300, mặt bích có thể bị biến dạng, đứt bulong hoặc nổ tung dưới áp lực cực lớn.
3. Tiêu chuẩn kỹ thuật
Có 3 hệ tiêu chuẩn phổ biến nhất hiện nay:
ANSI/ASME (Mỹ): Dùng đơn vị Inch, phổ biến trong ngành dầu khí.
DIN/EN (Châu Âu): Dùng đơn vị mm (Metric), phổ biến trong xây dựng và xử lý nước.
JIS (Nhật Bản): Thường gặp trong các dự án có vốn đầu tư từ Nhật, Hàn Quốc.
Lưu ý: Mặt bích chuẩn ANSI không bao giờ lắp vừa mặt bích chuẩn DIN dù cùng đường kính, do số lượng và khoảng cách các lỗ bulong khác nhau.
4. Vật liệu (Material)
Carbon Steel (Thép carbon): Thường là mác thép A105, dùng cho môi trường không ăn mòn.
Stainless Steel (Thép không gỉ/Inox): Mác 304, 316, dùng cho môi trường hóa chất, nước thải hoặc yêu cầu vệ sinh thực phẩm.
So sánh flange steel với các phương pháp nối ống khác
| Tiêu chí | Sử dụng Flange Steel | Hàn trực tiếp (Welding) | Nối ren (Threaded) |
| Tính tháo lắp | Rất linh hoạt, tháo mở dễ dàng. | Cố định, phải cắt ống nếu muốn tháo. | Có thể tháo nhưng khó với ống lớn. |
| Độ kín | Cao (phụ thuộc vào gioăng). | Tuyệt đối (vĩnh viễn). | Trung bình, dễ rò rỉ theo thời gian. |
| Kích thước ống | Phù hợp mọi kích thước. | Phù hợp mọi kích thước. | Chỉ dùng cho ống nhỏ (< DN50). |
| Chi phí | Cao (tốn mặt bích, bulong, gioăng). | Thấp (chỉ tốn que hàn và công). | Trung bình. |
Flange steel là sự đánh đổi thông minh giữa chi phí đầu tư ban đầu và sự tiện lợi trong vận hành. Bạn tốn thêm tiền mua mặt bích, nhưng bạn tiết kiệm được hàng ngàn giờ dừng máy khi cần bảo trì thiết bị sau này.
Tại sao bạn nên đầu tư sử dụng flange steel cho hệ thống?
Tại sao không hàn chết toàn bộ hệ thống để tiết kiệm chi phí? Dưới đây là những lý do khiến flange steel trở thành lựa chọn bắt buộc:
Tối ưu hóa bảo trì: Khi một chiếc van bị hỏng, bạn chỉ cần tháo vài con bulong để thay van mới. Nếu hàn chết, bạn phải cắt ống, mài lại miệng ống và thực hiện quy trình hàn mới - cực kỳ tốn kém và mất thời gian.
Kết nối đa vật liệu: Flange steel cho phép kết nối ống thép với ống nhựa, hoặc ống thép với các thiết bị bằng gang/đồng một cách dễ dàng thông qua các bộ chuyển đổi bích.
Lắp đặt trong không gian hẹp: Tại những vị trí không thể đưa máy hàn lớn vào hoặc môi trường yêu cầu an toàn cháy nổ cao, việc siết bulong mặt bích là giải pháp thi công nhanh gọn nhất.
Ứng dụng thực tế của mặt bích thép
Flange steel có mặt trong hầu hết các lĩnh vực công nghiệp hạ tầng:
Ngành dầu khí và hóa chất: Kết nối các bồn chứa, tháp chưng cất và hệ thống ống dẫn dầu.
Hệ thống PCCC: Kết nối trụ cứu hỏa, máy bơm chữa cháy và các đường ống nhánh.
Xử lý nước và cấp thoát nước: Dùng trong các nhà máy lọc nước, hệ thống chiller điều hòa trung tâm.
Sản xuất thực phẩm và dược phẩm: Sử dụng mặt bích inox để đảm bảo tiêu chuẩn vi sinh.
Sai lầm "kinh điển" thường gặp khi sử dụng:
Siết bulong không theo thứ tự: Dẫn đến mặt bích bị vênh, gây rò rỉ dù đã siết rất chặt.
Dùng sai loại gioăng: Ví dụ dùng gioăng cao su cho đường ống hơi nóng sẽ khiến gioăng bị tan chảy ngay lập tức.
Lắp lệch hướng: Ép mặt bích về một phía khi hai đầu ống không thẳng hàng, gây căng thẳng cho bulong và dễ gây đứt gãy sau một thời gian vận hành.
Hướng dẫn Checklist chọn và lắp đặt flange steel đúng cách
Checklist lựa chọn:
[ ] DN: Đường kính ống bao nhiêu mm/inch?
[ ] Áp suất: Hệ thống chạy bao nhiêu Bar/Psi để chọn PN hoặc Class phù hợp?
[ ] Tiêu chuẩn: Thiết bị có sẵn theo chuẩn JIS, ANSI hay DIN?
[ ] Vật liệu: Môi trường có tính ăn mòn không (chọn carbon steel hay stainless steel)?
[ ] Kiểu bích: Cần hàn cổ cao, hàn trượt hay bích mù?
Quy trình lắp đặt tiêu chuẩn:
Vệ sinh: Làm sạch bề mặt tiếp xúc của mặt bích và gioăng.
Căn chỉnh: Đảm bảo hai mặt bích đồng tâm và song song trước khi xỏ bulong.
Lắp gioăng: Đặt gioăng vào vị trí trung tâm, tránh bị lệch lỗ bulong.
Siết bulong hình sao: Đây là bước quan trọng nhất. Siết các cặp bulong đối xứng nhau theo thứ tự chéo (hình ngôi sao) để lực nén đều dần.
Kiểm tra: Sau khi chạy thử hệ thống, nên kiểm tra lại độ chặt của bulong vì nhiệt độ có thể làm giãn nở kim loại.
FAQ: Câu hỏi thường gặp về flange steel
1. Flange steel có chịu được áp lực cao không?
Có. Với các loại Weld Neck Flange mác thép A105 hoặc F316 theo tiêu chuẩn Class 1500 hay 2500, chúng có thể chịu được áp suất lên tới hàng trăm Bar, chuyên dùng cho khai thác dầu khí và năng lượng.
2. Sự khác biệt lớn nhất giữa ANSI và DIN là gì?
ANSI là tiêu chuẩn Mỹ (kích thước inch, áp suất Class), còn DIN là tiêu chuẩn Đức/Châu Âu (kích thước mm, áp suất PN). Chúng không thể lắp lẫn nhau do thiết kế lỗ bulong khác biệt.
3. Có thể tái sử dụng flange không?
Bản thân mặt bích thép có thể tái sử dụng nếu bề mặt tiếp xúc không bị rỗ, biến dạng hoặc nứt. Tuy nhiên, bulong và gioăng (gasket) nên được thay mới mỗi lần tháo mở để đảm bảo an toàn tối đa.
4. Khi nào bắt buộc phải dùng Blind Flange?
Dùng khi bạn muốn kết thúc một đoạn ống hoặc chặn một cửa chờ của bồn chứa để sau này có thể mở rộng hệ thống mà không cần cắt ống.
Kết luận
Flange steel không đơn thuần là một tấm thép kết nối, nó là "khớp nối" thông minh giúp hệ thống đường ống của bạn trở nên linh hoạt, an toàn và dễ quản lý hơn. Việc lựa chọn đúng tiêu chuẩn, cấp áp lực và vật liệu mặt bích không chỉ giúp công trình bền bỉ hàng chục năm mà còn bảo vệ tính mạng và tài sản cho doanh nghiệp.
