Flange SWRF Là Gì? Cấu Tạo, Ứng Dụng Và Cách Phân Biệt

Vì Sao Flange SWRF Được Dùng Trong Hệ Thống Áp Lực Cao?

Trong thi công và vận hành các nhà máy công nghiệp, sự cố rò rỉ tại các mối nối đường ống luôn là cơn ác mộng đối với mọi kỹ sư. Thực tế cho thấy, nhiều hệ thống hơi nóng đã bị rò rỉ nghiêm trọng, thậm chí sụt giảm áp suất đỉnh chỉ vì chọn sai kiểu flange kết nối. Khi dòng lưu chất vận hành ở trạng thái áp lực cao và nhiệt độ biến thiên liên tục, các mối nối ren thông thường hoặc mặt bích chịu áp thấp sẽ nhanh chóng lộ rõ nhược điểm, rơ rỉ chân ren hoặc vỡ nát gioăng đệm.

Để khắc phục triệt để lỗ hổng kỹ thuật này, flange swrf xuất hiện như một giải pháp cứu cánh hàng đầu. Đây là dòng mặt bích swrf chuyên dụng, sở hữu kết cấu cơ học đặc biệt nhằm tối ưu hóa khả năng chịu lực nén và chống chịu xung đột dòng chảy. Vậy cụ thể socket weld raised face flange là gì và tại sao kết cấu này lại được ưu tiên tuyệt đối trong ngành dầu khí, hơi nóng và hóa chất? Hãy cùng phân tích sâu góc nhìn chuyên gia ngay dưới đây.

Flange SWRF Là Gì?

Để tối ưu hóa tìm kiếm của Google và cung cấp câu trả lời nhanh (featured snippet), ta có định nghĩa chuẩn xác: Flange SWRF là tên viết tắt của Socket Weld Raised Face Flange (Mặt bích hàn lồng, bề mặt làm kín lồi). Đây là loại mặt bích công nghiệp có cấu trúc phần tâm được khoét rãnh sâu để lồng ống vào bên trong và cố định bằng mối hàn fillet, kết hợp với phần bề mặt tiếp xúc gioăng được thiết kế nhô cao (Raised Face) nhằm tăng cường độ kín khít tuyệt đối cho kết nối đường ống áp lực.

Bản chất của dòng socket weld flange này là triệt tiêu hoàn toàn sự rò rỉ lưu chất từ bên trong. Phần ống khi đút lồng khít vào hèm bích sẽ định hình một tâm dòng chảy thẳng hàng, không bị cản trở. Trong khi đó, gờ lồi Raised Face (RF) đóng vai trò tập trung toàn bộ lực ép từ hệ thống đai ốc lên vòng gioăng đệm, giúp mối nối chịu được các dòng lưu chất có áp suất sấy cao, hóa chất ăn mòn mà không sợ bị biến dạng cơ học.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Flange SWRF

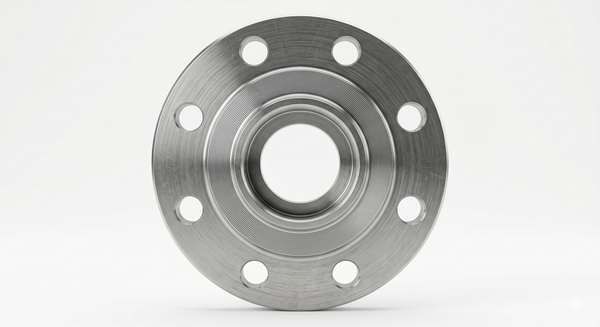

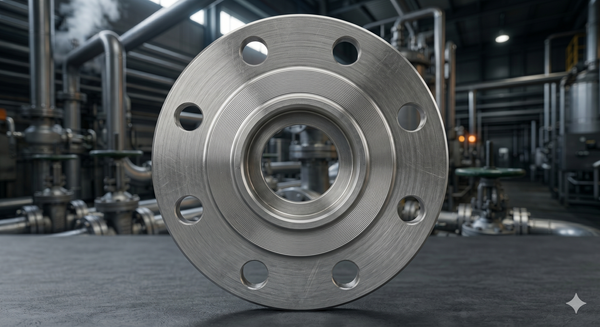

Về kết cấu hình học, một sản phẩm socket weld raised face flange tiêu chuẩn được chia thành bốn bộ phận cốt lõi:

• Thân flange: Phần phôi thép hoặc inox dày bản, chịu lực nén chính của toàn bộ mối nối.

• Phần socket (Hèm lồng): Rãnh bậc ở tâm bích, có đường kính bằng đường kính ngoài của ống để lồng ống vào.

• Bề mặt lồi RF: Phần gờ nhô cao bao quanh lỗ tâm, nơi tiếp xúc trực tiếp và ép chặt gioăng làm kín.

• Lỗ bulong: Các lỗ được khoan định vị đồng tâm tuyệt đối quanh vành bích để xỏ đai ốc siết chặt.

Nguyên lý hoạt động của flange swrf dựa trên sự kết hợp giữa liên kết hàn bọc đúc và cơ chế ép phẳng diện tích nhỏ. Đầu tiên, ống được đưa thẳng vào phần socket. Sau đó, thợ hàn kỹ thuật sẽ thực hiện một đường hàn fillet bao quanh mép ngoài của bích và thân ống. Khi kết nối hai mặt bích lại với nhau, nhờ có phần gờ raised face flange nhô cao, lực ép từ các bulong khi siết đối xứng sẽ tập trung hoàn toàn vào diện tích của phần gờ này. Vòng gioăng chèn giữa sẽ bị nén ở mức tối đa, điền đầy vào các rãnh siêu nhỏ để chặn đứng mọi nguy cơ rò rỉ.

Chính nguyên lý lồng ống và hàn bọc này giúp SWRF chịu áp lực tốt hơn rất nhiều so với bích ren. Với bích ren, các bước ren dễ bị mài mòn, bứt rách chân ren dưới áp lực dòng và nhiệt độ, trong khi mối hàn fillet của SWRF tạo ra một khối kim loại đồng nhất, bền bỉ bền bỉ theo thời gian.

Thông Số Kỹ Thuật Của Flange SWRF

Khi thiết kế hoặc chọn mua mặt bích công nghiệp hàn lồng, các kỹ sư cần đối chiếu chính xác các thông số kỹ thuật để đảm bảo tính lắp lẫn của hệ thống. Dưới đây là bảng thông số tiêu chuẩn chung của dòng SWRF:

Việc đọc hiểu chính xác các ký hiệu dập nổi trên thân bích (ví dụ: 1" 600# A105 ANSI B16.5) giúp bạn loại bỏ hoàn toàn nguy cơ mua sai áp lực class. Nếu hệ thống sau bơm chạy áp lực 40 bar mà bạn chọn nhầm class 150#, mối nối chắc chắn sẽ bị phá hủy khi chạy thử tải.

Ưu Điểm Và Nhược Điểm Của Flange SWRF

Mỗi phụ kiện cơ khí đều được tối ưu cho một bài toán công nghệ nhất định, flange socket weld cũng sở hữu những điểm cộng và điểm trừ rất rõ ràng:

Ưu điểm vượt trội

• Khả năng chịu áp bạt mạng: Kết cấu hàn lồng giúp mối nối phân bổ ứng suất cực tốt, chịu được áp suất va đập dòng chảy từ hệ thống bơm cao áp.

• Độ kín khít gần như tuyệt đối: Nhờ thiết kế bề mặt mặt bích rf lồi, áp lực nén lên gioăng đệm cao hơn hẳn dòng mặt bích phẳng (FF).

• Không lo lệch tâm ống: Phần hèm socket giữ vai trò định vị ống đứng thẳng, vuông góc với mặt bích, giúp thợ thi công không mất thời gian căn chỉnh dưỡng trước khi hàn.

• Tối ưu cho đường ống nhỏ: Là giải pháp kết nối tin cậy nhất đối với hệ thống ống áp lực kích thước dưới DN100.

Nhược điểm hạn chế

• Tạo khe hở đọng lưu chất: Giữa đáy của socket và đầu ống luôn phải chừa một khe hở nhỏ (khoảng 1.5mm) để co giãn nhiệt. Khe hở này vô tình tạo ra khoảng trống đọng lưu chất, dễ gây rỉ sét cục bộ từ bên trong.

• Không dùng cho hệ thực phẩm sạch: Chính khe hở tồn đọng lưu chất kể trên là nơi tích tụ vi khuẩn, khiến SWRF không bao giờ được phép dùng cho nhà máy sữa, dược phẩm hay thực phẩm vi sinh.

• Yêu cầu tay nghề hàn cao: Mối hàn fillet bên ngoài nếu bị rỗ khí hoặc hàn thiếu thịt sẽ lập tức nứt vỡ dưới áp lực cao.

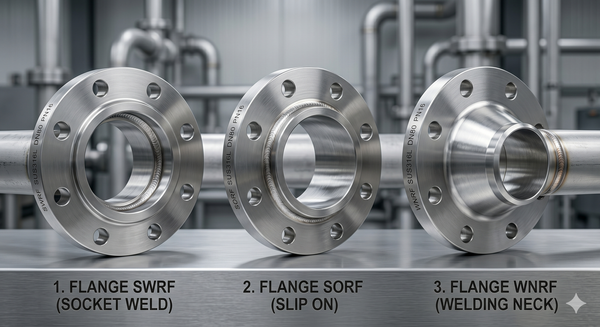

So Sánh Flange SWRF Với SORF Và WNRF

Để không bị nhầm lẫn giữa ba dòng mặt bích bề mặt lồi phổ biến nhất hiện nay, hãy cùng đặt chúng lên bàn cân so sánh kỹ thuật:

Khi nào nên chọn SWRF? Khi bạn đang thi công một đường ống dẫn dầu hoặc hơi nóng có đường kính nhỏ (dưới DN100) yêu cầu áp lực cao, không gian chật hẹp khó hàn đối đầu.

Khi nào WNRF tốt hơn? Khi đường ống có kích thước lớn (trên DN100) và áp lực vận hành thuộc hàng siêu cao (Class 900#, Class 1500#), lúc này cổ bích cao của WNRF mới đủ khả năng phân tán ứng suất kéo.

Phân Loại Flange SWRF Theo Vật Liệu

Chất liệu phôi cấu thành quyết định môi trường vận hành của mặt bích swrf:

1. SWRF thép carbon (Carbon Steel Flange - Thường là mác thép ASTM A105)

Đây là dòng bích chịu lực nén tối ưu, có giá thành rất tốt và cực kỳ phổ biến trong công nghiệp. Chúng được ứng dụng rộng rãi trong các hệ thống flange hơi nóng, khí nén, dầu mỏ không có tính ăn mòn hóa học cao. Thường được mạ kẽm hoặc sơn phủ để bảo vệ bề mặt ngoài.

2. SWRF inox 304 (Stainless Steel Flange SS304)

Sở hữu hàm lượng Crom và Niken tiêu chuẩn, flange inox 304 mang lại khả năng chống oxy hóa bề mặt tuyệt vời. Thích hợp cho các hệ thống xử lý nước sạch công nghiệp, hệ thống xử lý khí thải và môi trường có độ ẩm cao mà không sợ hoen gỉ.

3. SWRF inox 316 (Stainless Steel Flange SS316)

Được bổ sung thêm nguyên tố Molybdnum, inox 316 có khả năng kháng clorua và axit vượt trội hơn hẳn dòng 304. Do đó, SWRF inox 316 là lựa chọn bắt buộc cho hệ thống flange dầu khí, môi trường biển, nhà máy sản xuất hóa chất mạnh độc hại. Đây cũng là lý do vì sao giá thành của dòng bích này luôn đắt hơn hẳn các loại vật liệu khác.

Flange SWRF Được Dùng Trong Những Hệ Thống Nào?

Nhờ thiết kế đáp ứng hoàn hảo hai tiêu chí: chịu áp tốt và kích thước gọn gàng, mặt bích swrf ngự trị trong hàng loạt hệ thống công nghệ trọng điểm:

• Hệ thống đường ống dẫn dầu khí: Flange dầu khí đòi hỏi kiểm soát rò rỉ nghiêm ngặt. SWRF được dùng cho các đường ống nhánh dẫn nhiên liệu, khí hóa lỏng phụ trợ có kích thước nhỏ.

• Hệ thống hơi nóng (Steam) và nước ngưng: Nơi nhiệt độ dòng lưu chất liên tục thay đổi gây ra sự co giãn cơ học, kết cấu hàn lồng SWRF chịu được ứng suất uốn này cực tốt.

• Nhà máy hóa chất, lọc dầu: Dùng để kết nối các đường ống dẫn dung môi, hóa chất trung tính hoặc axit loãng tuần hoàn trong chu trình sản xuất.

• Hệ thống ống áp lực cao trong nhà máy nhiệt điện: Các đường ống cấp nước dòng cao áp cho lò hơi bắt buộc phải ứng dụng dòng bích này để đảm bảo an toàn, phòng chống cháy nổ.

Những Sai Lầm Khi Sử Dụng Flange SWRF

Dưới đây là những sai sót kỹ thuật thực tế tại công trường mà các giám sát thi công cần lưu ý để tránh các hậu quả nghiêm trọng:

• Hàn chết ống sát đáy socket (Không chừa khe hở): Đây là lỗi phổ biến nhất. Khi thợ thi công đẩy ống kịch đáy hèm rồi hàn ngay, khi hệ thống chạy hơi nóng, ống bị giãn nở nhiệt nhưng không có không gian co giãn. Lực đẩy này sẽ sinh ra ứng suất nén cực lớn, làm nứt đường hàn fillet bên ngoài hoặc xé toạc vành bích.

• Chọn sai Pressure Class của bích: Lắp mặt bích Class 150# vào hệ thống thử áp Class 300#, khiến bề mặt RF bị biến dạng, cong vênh ngay lần đầu test áp lực.

• Hàn quá nhiệt làm biến dạng bề mặt RF: Thợ hàn dí hồ quang quá lâu, dòng hàn quá lớn làm phôi bích bị nung chảy cục bộ, làm mất đi độ phẳng tiêu chuẩn của phần gờ lồi tiếp xúc gioăng.

• Không kiểm tra độ đồng tâm trước khi siết: Việc đặt hai mặt bích lệch góc rồi cố tình dùng bulong siết kéo chúng lại với nhau sẽ làm gioăng bị kẹp lệch, vỡ gioăng đệm và rò rỉ lưu chất lập tức.



Hướng Dẫn Lắp Đặt Flange SWRF Đúng Kỹ Thuật

Để đảm bảo mối nối socket weld pipe flange đạt chứng chỉ kiểm định an toàn áp lực, quy trình thi công phải tuân thủ nghiêm ngặt 5 bước sau:

1. Làm sạch đầu ống: Dùng máy mài vệ sinh sạch bavia, rỉ sét và dầu mỡ bám ở đầu ống và bên trong lòng socket của bích.

2. Đo và đánh dấu độ sâu: Đút ống vào kịch đáy socket, dùng bút xóa đánh dấu một đường trên thân ống sát mép bích. Sau đó, rút ống ngược ra khoảng 1.5mm (đây là khoảng hở bắt buộc để chừa khe giãn nở nhiệt cho ống).

3. Hàn đính cố định: Tiến hành hàn đính 2 - 3 điểm đối xứng xung quanh để cố định khoảng cách 1.5mm vừa chừa, kiểm tra lại độ vuông góc của bích với tâm ống.

4. Hàn fillet hoàn thiện: Thực hiện đường hàn bọc đúc chuyên nghiệp quanh mép bích. Lưu ý điều chỉnh dòng hàn vừa phải, tránh hàn quá nhiệt làm cháy phôi nhựa gioăng hoặc vênh bề mặt lồi.

5. Đặt gioăng và siết bulong: Đặt gioăng mặt bích (gasket) vào giữa hai mặt bích, xỏ bulong và tiến hành siết lực đều tay theo sơ đồ hình ngôi sao (siết đối xứng chéo nhau) để lực ép phẳng tuyệt đối.

Checklist Chọn Flange SWRF Phù Hợp

Trước khi ký duyệt đơn hàng vật tư cho công trình, bộ phận mua hàng và kỹ sư hãy cùng rà soát lại checklist sau:

• Môi chất vận hành là gì? (Nước chọn thép A105 mạ kẽm; Hóa chất/biển chọn Inox 316; Nước sạch chọn Inox 304).

• Kích thước ống chính xác bao nhiêu? (Đảm bảo đường kính ngoài của ống khớp với đường kính trong lỗ socket của bích, dòng SWRF chỉ tối ưu cho ống dưới DN100).

• Áp suất làm việc đỉnh của hệ thống? (Tra cứu catalog hệ thống để chọn đúng Pressure Class: 150#, 300#, 600#...).

• Tiêu chuẩn kết nối của thiết bị ngoại vi? (Thiết bị đi kèm như van, bơm đang dùng chuẩn ANSI B16.5, JIS hay DIN để chọn bích có tâm lỗ bulong tương thích hoàn toàn).

• Yêu cầu kiểm định đường hàn? (Nếu hệ thống siêu áp lực, hãy chuẩn bị phương án thuê đơn vị chụp phim RT mối hàn sau khi thi công).

Câu Hỏi Thường Gặp Về Flange SWRF

Flange SWRF là gì?

Flange SWRF là viết tắt của Socket Weld Raised Face Flange, tức là loại mặt bích kết nối bằng phương pháp hàn lồng ống vào trong hèm bích, có bề mặt tiếp xúc gioăng được thiết kế nhô cao (Raised Face) để tăng áp lực nén làm kín.

Mặt bích SWRF khác mặt bích SORF như thế nào?

Mặt bích SWRF (Socket Weld) yêu cầu đút ống vào một khoảng hèm có nấc chặn và chỉ hàn một đường fillet phía ngoài, lòng bích bằng phẳng với lòng ống. Mặt bích SORF (Slip On) yêu cầu ống đút xuyên qua thân bích và phải hàn cả hai đường ở mặt trong lẫn mặt ngoài bích. SWRF chịu áp lực tốt hơn và định tâm ống chuẩn hơn SORF ở các size ống nhỏ.

Flange SWRF chịu được áp lực tối đa bao nhiêu?

Áp lực chịu đựng phụ thuộc vào Class thiết kế của sản phẩm. Một mặt bích SWRF tiêu chuẩn chế tạo theo hệ Class có thể chịu từ 20 bar (đối với Class 150#) lên tới hơn 150 bar (đối với Class 900# hoặc 1500#).

Khi nào thì bắt buộc phải dùng socket weld flange?

Bạn nên ưu tiên dùng bích hàn lồng khi hệ thống đường ống có kích thước nhỏ (từ DN15 đến DN50) nhưng vận hành ở áp suất cao, dòng chảy có độ rúng lắc cơ học lớn, nơi mà kết nối ren thông thường không đảm bảo độ an toàn chống rò rỉ.

Flange SWRF có dùng cho hệ thống hơi nóng được không?

Hoàn toàn được và rất phổ biến. Kết cấu hàn bọc của SWRF kết hợp với bề mặt lồi RF tạo ra một mối nối cực kỳ bền vững, chống chịu được sự thay đổi nhiệt độ liên tục của dòng hơi nóng (steam) và nước ngưng áp lực cao.

Tổng Kết

Flange SWRF chính là mảnh ghép công nghệ hoàn hảo cho các hệ thống đường ống kích thước nhỏ nhưng yêu cầu khắt khe về áp lực và độ kín khít. Nhờ sở hữu kết cấu hàn lồng socket tự định tâm vững chắc cùng bề mặt lồi Raised Face tối ưu lực nén gioăng, dòng mặt bích swrf này giúp loại bỏ triệt để nguy cơ rò rỉ, bảo vệ an toàn tuyệt đối cho các nhà máy dầu khí, hơi nóng và hóa chất. Để mối nối phát huy 100% công năng, việc thấu hiểu kỹ thuật chọn đúng Pressure Class vật liệu và tuân thủ khe hở giãn nở nhiệt khi hàn là những điều kiện tiên quyết.
