Flange Type: Hướng Dẫn Toàn Diện Về Các Loại Mặt Bích Công Nghiệp

Why Choosing the Right Flange Type Matters

Một hệ thống đường ống công nghiệp có vận hành ổn định, an toàn và hiệu quả hay không, đôi khi lại phụ thuộc hoàn toàn vào một chi tiết tưởng chừng đơn giản: mặt bích. Việc lựa chọn sai loại flange type không chỉ dẫn đến rò rỉ lưu chất gây lãng phí, ô nhiễm môi trường mà còn tiềm ẩn nguy cơ cháy nổ, tai nạn lao động nghiêm trọng, đặc biệt trong các ngành áp lực cao như dầu khí hay hóa chất.

Thực tế, nhiều kỹ sư mới ra trường hoặc các nhà thu mua vật tư thường nhầm lẫn giữa các types of flanges khác nhau do sự đa dạng về thiết kế và tiêu chuẩn. Cần phải hiểu rằng, mỗi loại mặt bích được nghiên cứu và chế tạo để ứng dụng tối ưu cho các điều kiện áp suất, nhiệt độ và môi chất vận hành cụ thể.

Bài viết này sẽ cung cấp góc nhìn chuyên sâu từ chuyên gia ngành đường ống, giúp bạn phân biệt rõ ràng các industrial flange types, ưu nhược điểm và cách lựa chọn chính xác nhất cho dự án của mình.

What Is a Flange Type?

Định nghĩa chính xác về Flange Type

Flange type (loại mặt bích) là thuật ngữ dùng để phân loại mặt bích dựa trên cấu trúc thiết kế cơ học tại điểm kết nối, phương pháp lắp đặt với đường ống (hàn, ren, lồng) và ứng dụng kỹ thuật cụ thể của nó. Khác với tiêu chuẩn kích thước (ví dụ ANSI B16.5) hay vật liệu (ví dụ A105, SS304), "type" quyết định hình dáng và cách thức mặt bích thực hiện nhiệm vụ của mình.

Vai trò cốt lõi của Flange (Mặt bích)

Trong bất kỳ hệ thống đường ống phức tạp nào, mặt bích đóng vai trò là cầu nối không thể thay thế. Nó là phương pháp kết nối phổ biến thứ hai sau hàn, với các chức năng chính:

• Kết nối đường ống: Nối các đoạn ống lại với nhau một cách chắc chắn.

• Kết nối van: Gắn các loại van công nghiệp vào hệ thống.

• Kết nối thiết bị: Liên kết đường ống với máy bơm, bồn chứa, máy nén khí, hoặc các thiết bị đo lường khác.

• Hỗ trợ bảo trì: Đây là vai trò quan trọng nhất. Kết nối bích cho phép kỹ thuật viên dễ dàng tháo rời các cụm thiết bị để vệ sinh, kiểm tra, hoặc thay thế mà không cần cắt phá đường ống.

Tại sao cần phải có nhiều Flange Types đến vậy?

Câu trả lời nằm ở sự đa dạng của môi trường công nghiệp. Một loại mặt bích không thể hoạt động tốt trong mọi điều kiện. Do đó, các kỹ sư cần các types of flanges khác nhau để đáp ứng:

• Các cấp độ áp suất khác nhau (từ hệ thống nước sinh hoạt thấp đến hệ thống dầu khí cực cao).

• Các dải nhiệt độ vận hành khác nhau (từ cực lạnh đến nhiệt độ của hơi nóng).

• Các loại môi chất khác nhau (khí, nước, hóa chất ăn mòn, bùn lỏng).

• Các yêu cầu bảo trì (tần suất tháo lắp cao hay thấp).



How Do Flanges Work?

Nguyên lý cơ bản của kết nối mặt bích

Mặc dù có thiết kế khác nhau, nhưng hầu hết các loại mặt bích đều hoạt động dựa trên một nguyên lý cơ học đơn giản nhưng cực kỳ hiệu quả để tạo ra độ kín tuyệt đối.

Một mối nối bích tiêu chuẩn luôn bao gồm 3 thành phần không thể tách rời:

1. Hai mặt bích đối xứng nhau (ví dụ một cặp WN flange).

2. Một gioăng làm kín (Gasket) được đặt ở giữa hai bề mặt mặt bích.

3. Hệ thống bulong, đai ốc xỏ qua các lỗ bích để siết chặt.

Khi các bulong được siết chặt với lực mô-men xoắn (torque) chính xác theo tính toán, lực siết này sẽ ép chặt hai mặt bích lại với nhau, làm nén gioăng làm kín ở giữa. Gasket này sẽ biến dạng và điền đầy vào các khiếm khuyết vi mô trên bề mặt mặt bích, từ đó ngăn chặn lưu chất rò rỉ ra ngoài. Nhờ cơ chế này, hệ thống có thể chịu được áp suất và nhiệt độ vận hành theo thiết kế.

Giải thích bản chất kỹ thuật

Tại sao các kỹ sư lại ưu tiên sử dụng kết nối mặt bích hơn là hàn cố định trong rất nhiều hệ thống công nghiệp?

Câu trả lời nằm ở tính linh hoạt và hiệu quả kinh tế lâu dài:

• Dễ thay thế: Nếu một cái van bị hỏng, kết nối bích giúp việc thay thế diễn ra nhanh chóng, chỉ cần tháo bulong thay vì phải dùng máy cắt và hàn lại.

• Dễ kiểm tra: Cho phép mở hệ thống để kiểm tra lòng ống, độ ăn mòn hoặc tắc nghẽn bên trong.

• Giảm thời gian dừng máy: Trong các nhà máy sản xuất, thời gian dừng máy (downtime) là chi phí khổng lồ. Kết nối bích giúp rút ngắn tối đa thời gian này khi có sự cố.

Tuy nhiên, kết nối bích cũng có nhược điểm là đòi hỏi không gian lắp đặt lớn hơn và có nguy cơ rò rỉ nếu không được siết đúng cách, so với độ kín tuyệt đối 100% của mối hàn vĩnh viễn.

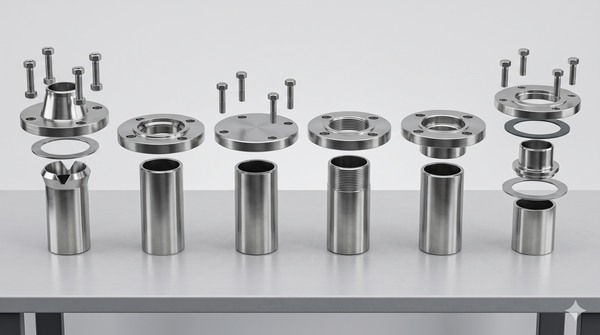

Main Types of Flanges Used in Industrial Piping

Dưới đây là sự phân tích chuyên sâu về 6 loại mặt bích chính được sử dụng phổ biến nhất trong công nghiệp:

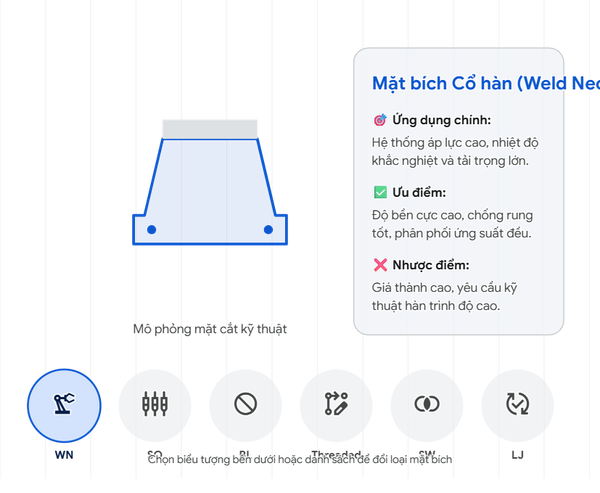

1. Weld Neck Flange (WN) - Mặt bích cổ hàn

Đây là loại mặt bích phổ biến nhất cho các ứng dụng nghiêm trọng. Nó được nhận dạng bằng một cổ côn dài (long tapered hub).

• Đặc điểm: Cổ mặt bích được thiết kế côn dần để hàn đối đầu (butt-weld) với đường ống. Việc hàn này tạo ra một đường chuyển tiếp độ dày trơn tru, giúp giảm ứng suất tập trung tại điểm nối.

• Ưu điểm: Khả năng chịu áp lực cực cao, chịu được sự thay đổi nhiệt độ đột ngột (cycle temp) và rung động tốt. Nó là loại flange có tuổi thọ cao nhất.

• Nhược điểm: Chi phí sản xuất và chi phí bulong cao hơn. Quá trình lắp đặt phức tạp và tốn thời gian hơn vì đòi hỏi trình độ hàn cao.

• Ứng dụng: Hệ thống dẫn dầu khí, đường ống dẫn hơi nóng nhiệt độ cao, và trong các nhà máy điện.

2. Slip On Flange (SO) - Mặt bích hàn trượt

Đúng như tên gọi, đường kính trong của mặt bích này lớn hơn đường kính ngoài của ống một chút, cho phép ống trượt vào trong lòng mặt bích.

• Đặc điểm: Ống được trượt vào trong và được hàn cả mặt trong lẫn mặt ngoài của mặt bích để tạo độ kín.

• Ưu điểm: Giá thành thấp, dễ chế tạo. Quá trình lắp đặt đơn giản hơn WN vì không đòi hỏi độ chính xác cao về mối hàn cổ. Dễ căn chỉnh lỗ bulong khi lắp ráp.

• Nhược điểm: Khả năng chịu ứng suất và áp lực thấp hơn nhiều so với WN Flange do không có cổ côn.

• Ứng dụng: Hệ thống cấp nước, HVAC, và các công nghiệp nhẹ khác có áp suất và nhiệt độ không quá cao.

3. Blind Flange (BL) - Mặt bích mù

Đây là một đĩa đặc không có lỗ ở giữa.

• Đặc điểm: Nó không được kết nối với đường ống mà dùng để lắp vào cuối một đoạn ống.

• Chức năng: Bịt kín đầu ống hoặc đóng tạm thời một nhánh đường ống để chặn dòng chảy.

• Ứng dụng: Sử dụng trong quá trình thử áp hệ thống, hoặc cách ly một khu vực để tiến hành bảo trì hoặc mở rộng hệ thống sau này.

4. Threaded Flange - Mặt bích ren

Loại này được sử dụng trong các tình huống đặc biệt mà không muốn hoặc không thể hàn.

• Đặc điểm: Có lỗ ở giữa được gia công ren bên trong để vặn trực tiếp vào đường ống đã được tiện ren ngoài.

• Ưu điểm: Lắp đặt cực nhanh, không cần máy móc hàn phức tạp.

• Nhược điểm: Giới hạn áp suất khá thấp so với các loại hàn.

• Ứng dụng: Chủ yếu ở những khu vực dễ cháy nổ (hầm mỏ, kho xăng dầu) nơi cấm nghiêm ngặt việc sinh ra tia lửa khi hàn.

5. Socket Weld Flange - Mặt bích hàn bọc lồng

Thiết kế kết hợp giữa Slip On và kiểu hàn Sockolet.

• Đặc điểm: Ống được đặt vào một hốc (socket) có gờ chặn trong mặt bích và chỉ được hàn một đường vặn ở mặt ngoài.

• Ưu điểm: Khả năng tạo độ kín cực cao, tránh được hiện tượng xỉ hàn lọt vào lòng ống như SO.

• Ứng dụng: Dành riêng cho đường ống nhỏ (thường từ DN50 trở xuống) trong các hệ thống áp suất cao nhưng không yêu cầu rung động mạnh.

6. Lap Joint Flange - Mặt bích lỏng

Gồm 2 phần riêng biệt: Một mặt bích lỏng (backing flange) và một cái cổ ống (Stub End).Stub End được hàn trực tiếp vào đường ống.

• Đặc điểm: Mặt bích lỏng có thể xoay tự do quanh cổ ống Stub End.

• Ưu điểm: Dễ căn chỉnh lỗ bulong khi lắp ráp, cực kỳ hữu ích khi phải kết nối với các thiết bị đã cố định. Tiết kiệm chi phí vật liệu backing flange (có thể dùng thép carbon cho backing flange khi Stub End là inox).

• Ứng dụng: Các hệ thống đường ống inox, hệ thống dẫn hóa chất đòi hỏi tháo lắp vệ sinh thường xuyên hoặc những vị trí không gian chật hẹp khó căn chỉnh lỗ bulong.

Comparison of Different Flange Types

Để bạn có cái nhìn tổng quan và dễ dàng so sánh, dưới đây là bảng so sánh 6 loại flange types chính dựa trên các tiêu chí kỹ thuật:

Giải thích chi tiết

Tại sao Weld Neck (WN) lại được ưu tiên tuyệt đối trong các hệ thống quan trọng như dầu khí? Do cổ côn dài của nó, WN có khả năng phân tán lực siết bulong và áp suất từ đường ống đồng đều, giúp giảm thiểu rủi ro nứt vỡ hoặc rò rỉ khi hệ thống hoạt động ở nhiệt độ cao hay có độ rung mạnh.

Ngược lại, tại sao Slip On (SO) lại vô cùng phổ biến trong các dự án thương mại? Đơn giản là vì chi phí đầu tư thấp. Trong các hệ thống nước sạch, PCCC thông thường, áp lực không quá lớn, thì SO Flange là giải pháp tiết kiệm và hiệu quả về kinh tế.

Flange Face Types and Their Impact

Ngoài việc chọn đúng flange type, bạn còn cần phải chọn đúng bề mặt tiếp xúc (Flange Face) để kết hợp với loại gioăng (gasket) phù hợp. Đây là yếu tố cực kỳ quan trọng quyết định độ kín của mối nối.

1. Raised Face (RF) - Mặt có gờ

Loại phổ biến nhất trong công nghiệp. Bề mặt mặt bích có một phần gờ cao hơn một chút so với phần viền bulong. Mục đích là để tập trung áp lực siết lên một diện tích hẹp hơn, giúp nén gioăng RF tạo độ kín tốt hơn.

2. Flat Face (FF) - Mặt phẳng

Bề mặt mặt bích phẳng hoàn toàn. Thường dùng cho các hệ thống áp suất thấp (ví dụ Class 150) và khi kết nối với các thiết bị có vỏ bằng gang hoặc nhựa để tránh làm nứt vỡ thiết bị do ứng suất siết tập trung của RF.

3. Ring Type Joint (RTJ) - Mặt rãnh vòng

Bề mặt mặt bích có một rãnh vòng tròn được gia công chính xác. Loại này không dùng gioăng thông thường mà dùng một gioăng kim loại (Ring Gasket). Thích hợp cho các ứng dụng có áp suất và nhiệt độ cực cao (ví dụ dầu khí Class 600 trở lên).

4. Tongue and Groove - Mặt lưỡi và rãnh

Sử dụng một cặp mặt bích: Một cái có lưỡi (Tongue) và cái kia có rãnh (Groove). Gasket được đặt an toàn trong rãnh. Loại này tạo ra độ kín rất cao, chịu áp lực tốt, và chống gioăng bị trượt ra ngoài (blowout).

5. Male and Female - Mặt đực và cái

Tương tự Tongue and Groove nhưng bề mặt tiếp xúc rộng hơn. Thiết kế này giúp gioăng được căn chỉnh chính xác, chống lại hiện tượng gioăng bị lệch tâm.

Giải thích kỹ thuật

Cần nhớ rằng, cùng một flange type nhưng có thể sử dụng nhiều flange face khác nhau. Ví dụ, một cái WN flange có thể có bề mặt RF hoặc RTJ, tùy thuộc vào cấp áp lực và loại gioăng bạn sử dụng.

Materials Used for Different Flange Types

Vật liệu là "linh hồn" của mặt bích. Chọn sai vật liệu có thể dẫn đến gỉ sét, ăn mòn hóa chất và hư hỏng hệ thống chỉ sau một thời gian ngắn.

1. Carbon Steel (Thép carbon)

• Mác phổ biến: ASTM A105, A350 LF2 (cho nhiệt độ thấp).

• Đặc điểm: Chi phí thấp, độ cứng vững cao. Chống gỉ kém.

• Ứng dụng: Hệ thống dầu, khí, hơi nóng có nhiệt độ trung bình, không yêu cầu chống ăn mòn.

2. Stainless Steel 304 (Thép không gỉ 304)

• Đặc điểm: Chống gỉ tốt trong môi trường nước sạch, không khí ẩm. Chịu nhiệt khá tốt.

• Ứng dụng: Hệ thống cấp nước, công nghiệp thực phẩm, HVAC.

3. Stainless Steel 316 (Thép không gỉ 316)

• Đặc điểm: Chống gỉ và ăn mòn hóa chất (axit, muối) xuất sắc hơn 304.

• Ứng dụng: Công nghiệp hóa chất, dầu khí, môi trường biển.

4. Alloy Steel (Thép hợp kim)

• Mác phổ biến: A182 F1, F5, F9, F11, F22.

• Đặc điểm: Chịu nhiệt cực cao, chịu áp suất cao.

• Ứng dụng: Trong các nồi hơi, lò hơi công nghiệp.

5. PVC / UPVC

• Đặc điểm: Trọng lượng cực nhẹ, chống ăn mòn hóa chất tuyệt vời. Không chịu nhiệt độ cao và áp lực cao.

• Ứng dụng: Hệ thống xử lý nước thải, hệ thống dẫn hóa chất có nhiệt độ thấp.

6. Duplex Stainless Steel (Thép Duplex)

• Đặc điểm: Kết hợp ưu điểm của cả thép austenitic và ferritic, chịu mài mòn, chịu áp suất và chống ăn mòn vượt trội.

• Ứng dụng: Các dự án dầu khí khắt khe nhất.

So sánh vật liệu

Which Flange Type Should You Use?

Bóc tách vật tư và lựa chọn chính xác industrial flange types là một nghệ thuật kỹ thuật. Dưới đây là các ứng dụng cụ thể:

Hệ thống nước (Water Systems)

Sử dụng Slip On Flange (thép mạ kẽm hoặc inox) kết hợp bề mặt FF hoặc RF và gioăng EPDM/SBR. Đây là giải pháp tiết kiệm, hiệu quả cho áp lực thấp.

Hệ thống hơi nóng (Steam Systems)

Bắt buộc phải dùng Weld Neck Flange (thép carbon hoặc hợp kim) kết hợp bề mặt RF và gioăng Graphite chịu nhiệt. WN Flange chịu được áp suất cao và rung động mạnh từ dòng hơi.

Nhà máy hóa chất (Chemical Plants)

Stainless Steel Weld Neck hoặc Lap Joint là lựa chọn tối ưu. Inox chống ăn mòn, Lap Joint giúp tháo lắp vệ sinh dễ dàng các thiết bị.

Dầu khí (Oil & Gas)

Hệ thống dẫn dầu và khí tự nhiên đòi hỏi an toàn tuyệt đối. Weld Neck + RTJ là combo chuẩn mực để chịu đựng áp suất cực cao và nhiệt độ vận hành khắc nghiệt. Thường dùng mặt bích thép hợp kim hoặc inox 316/Duplex.

Hệ thống PCCC (Fire Protection Systems)

Cấp nước PCCC có áp lực không quá lớn. Slip On Flange mạ kẽm là lựa chọn phổ biến nhất. Đôi khi dùng Threaded Flange cho những nhánh ống nhỏ trong các khu vực không thể hàn.

Common Mistakes When Selecting a Flange Type

Việc thu mua vật tư nếu chỉ dựa vào cảm tính sẽ dẫn đến những hậu quả tốn kém. Dưới đây là 5 sai lầm phổ biến cần tránh:

Sai lầm 1: Chọn theo giá thay vì điều kiện vận hành

Dùng SO flange (giá rẻ) cho hệ thống hơi nóng Class 300 (áp suất cao), dẫn đến nứt mối hàn hoặc rò rỉ chỉ sau vài tháng.

Sai lầm 2: Bỏ qua áp suất thiết kế

Sử dụng mặt bích mỏng Class 150 cho hệ thống bơm áp 20 bar, gây cong vênh mặt bích.

Sai lầm 3: Chọn sai vật liệu

Dùng thép carbon cho đường ống xử lý nước thải chứa hóa chất ăn mòn, làm mặt bích bị gỉ sét hư hỏng nhanh chóng.

Sai lầm 4: Không kiểm tra tiêu chuẩn kết nối

Mua mặt bích theo tiêu chuẩn ANSI (tiêu chuẩn Mỹ) để lắp vào thiết bị dùng tiêu chuẩn DIN (tiêu chuẩn Châu Âu). Mặc dù cùng kích thước DN50 nhưng lỗ bulong hoàn toàn không khớp.

Sai lầm 5: Không xét đến yêu cầu bảo trì dài hạn

Dùng bích SO cho vị trí đòi hỏi phải tháo lắp van hàng ngày để vệ sinh, trong khi Lap Joint Flange sẽ giúp kỹ thuật viên tiết kiệm rất nhiều công sức căn chỉnh lỗ bulong.

Flange Type Selection Checklist

Để không bao giờ mắc sai lầm khi chọn types of flanges, các kỹ sư và chuyên viên mua hàng cần tuân thủ một checklist chuẩn mực:

Bước 1: Xác định môi chất (Fluid Medium)

Xác định môi chất là gì: Khí sạch, nước thải, axit, hóa chất, hay hơi nóng? Điều này quyết định vật liệu mác thép.

Bước 2: Xác định áp suất vận hành (Pressure)

Áp suất làm việc tối đa là bao nhiêu bar hay kgf/cm2? Điều này quyết định cấp áp lực bích (ví dụ Class 150, Class 300, PN16).

Bước 3: Xác định nhiệt độ vận hành (Temperature)

Nhiệt độ tối đa và tối thiểu? Nhiệt độ cao (>200 độ C) đòi hỏi thép hợp kim hoặc thép không gỉ.

Bước 4: Lựa chọn vật liệu

Chốt vật liệu: Thép carbon, SS304, SS316, Alloy, PVC hay Duplex.

Bước 5: Lựa chọn bề mặt (Flange Face)

Bề mặt là RF, FF, RTJ hay T&G? Điều này quyết định loại gioăng bạn phải mua.

Bước 6: Lựa chọn loại mặt bích (Flange Type)

Chọn WN, SO, Blind, Threaded, Socket Weld hay Lap Joint dựa trên phân tích ưu nhược điểm đã nêu.

Bước 7: Kiểm tra tiêu chuẩn kết nối (Standards)

Đảm bảo mặt bích bạn mua tuân thủ các tiêu chuẩn kỹ thuật bắt buộc: ANSI (tiêu chuẩn Mỹ), ASME, DIN (Đức), JIS (Nhật Bản), EN. Luôn yêu cầu chứng chỉ CO-CQ của sản phẩm.

Frequently Asked Questions About Flange Types

Mặt bích nào được sử dụng phổ biến nhất? Mặt bích hàn trượt (Slip On) và mặt bích cổ hàn (Weld Neck) là hai loại phổ biến nhất trong công nghiệp. Slip On cho các ứng dụng thông thường, Weld Neck cho các ứng dụng quan trọng áp suất cao.

Mặt bích nào là tốt nhất cho hệ thống áp suất cao? Mặt bích cổ hàn (Weld Neck Flange). Nó được thiết kế với cổ côn dài để chịu áp lực, rung động và phân tán ứng suất đồng đều, đảm bảo an toàn cho các hệ thống khắc nghiệt.

Sự khác biệt chính giữa Slip On và Weld Neck Flange là gì? Weld Neck Flange có một cổ côn và được hàn đối đầu, có khả năng chịu áp lực và rung động cao hơn, tuổi thọ dài hơn nhiều. Slip On Flange giá rẻ hơn, dễ lắp đặt nhưng khả năng chịu ứng suất kém hơn.

Khi nào nên sử dụng Blind Flange (Mặt bích mù)? Khi cần bịt kín đầu đường ống vĩnh viễn hoặc tạm thời để ngăn dòng chảy. Ứng dụng trong quá trình thử áp lực hệ thống hoặc cách ly một khu vực để tiến hành bảo trì an toàn.

Mặt bích ren có thể thay thế mặt bích hàn không? Có thể trong một số ứng dụng đặc thù áp suất thấp đến trung bình và trong các môi trường dễ cháy nổ mà việc hàn bị cấm nghiêm ngặt. Tuy nhiên, nó không thể chịu được áp suất cao như mặt bích hàn.

Choosing the Right Flange Type for Long-Term Reliability

Trong thế giới đường ống công nghiệp, không có loại mặt bích nào là tốt nhất cho mọi ứng dụng. Loại mặt bích tối ưu nhất là loại phù hợp nhất với điều kiện vận hành cụ thể của hệ thống.

Việc lựa chọn đúng flange type, đúng vật liệu và cấp áp lực là một quy trình kỹ thuật đòi hỏi sự am hiểu sâu sắc về thông số áp suất, nhiệt độ, môi chất và cả yếu tố chi phí bảo trì lâu dài. Hiểu rõ các đặc điểm của từng loại mặt bích và tuân thủ các checklist selection không chỉ giúp bạn xây dựng một hệ thống đường ống bền bỉ, an toàn mà còn giúp tối ưu chi phí đầu tư và vận hành cho doanh nghiệp. Một sai sót nhỏ trong việc chọn mặt bích cũng có thể dẫn đến hậu quả khôn lường cho toàn bộ dự án.
