Flange Washer Là Gì? Giải Pháp Tối Ưu Cho Liên Kết Bulong Bền Vững
Trong kỹ thuật cơ khí và xây dựng, chúng ta thường gặp phải những tình huống oái oăm: Bulong đã được siết rất chặt nhưng vẫn bị lỏng theo thời gian, hoặc bề mặt vật liệu tại điểm tiếp xúc bị biến dạng, móp méo do lực ép quá lớn. Nguyên nhân thường nằm ở chỗ áp suất bề mặt không được phân bổ đều.
Thực tế, các loại washer (vòng đệm/long đen) thông thường đôi khi không đủ khả năng chịu tải hoặc bảo vệ bề mặt trong các ứng dụng đòi hỏi độ chính xác và tải trọng cao. Đây chính là lúc flange washer (vòng đệm mặt bích) khẳng định vai trò không thể thay thế của mình.
Dù chỉ là một chi tiết cơ khí nhỏ bé, flange washer lại là "chìa khóa" quyết định độ bền của toàn bộ kết cấu. Nó không chỉ đơn thuần là vật đệm, mà còn là giải pháp kỹ thuật giúp tối ưu hóa lực siết và bảo vệ tuổi thọ thiết bị. Hãy cùng đi sâu vào tìm hiểu tại sao loại vòng đệm này lại được các kỹ sư tin dùng đến vậy.

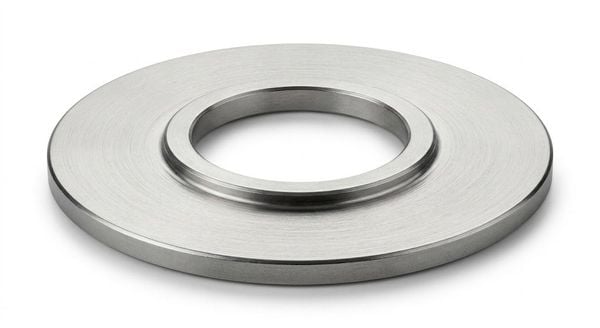

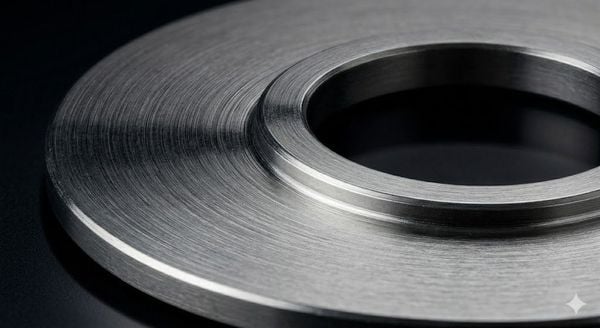

Flange washer là gì?
Flange washer (hay còn gọi là vòng đệm mặt bích, long đen có vành) là một loại vòng đệm đặc biệt được thiết kế với phần mép ngoài mở rộng tạo thành một hình dạng giống như chiếc mũ hoặc mặt bích nhỏ.
So với các loại washer phẳng thông thường, flange washer có diện tích bề mặt lớn hơn đáng kể. Cấu tạo này giúp nó thực hiện ba chức năng cốt lõi:
Phân tán lực siết: Lan tỏa lực ép từ đầu bulong ra một vùng rộng hơn trên bề mặt vật liệu.
Bảo vệ bề mặt: Ngăn chặn tình trạng đầu bulong lún sâu hoặc làm trầy xước vật liệu (đặc biệt quan trọng với nhôm, nhựa hoặc gỗ).
Tăng độ ổn định: Giảm thiểu sự rung lắc và duy trì độ chặt của liên kết trong thời gian dài.
Nguyên lý hoạt động của flange washer
Tại sao flange washer lại hiệu quả hơn? Câu trả lời nằm ở nguyên lý phân bổ áp suất cơ học.
Giảm biến dạng: Việc giảm áp suất tại các điểm tập trung giúp vật liệu không bị biến dạng dẻo hoặc nứt vỡ.
Tăng ma sát: Diện tích tiếp xúc lớn hơn tạo ra lực ma sát nghỉ cao hơn giữa vòng đệm và bề mặt, giúp bulong bám chắc hơn, chống lại hiện tượng tự tháo lỏng do rung động.
Các loại flange washer phổ biến
Tùy vào môi trường làm việc và yêu cầu tải trọng, flange washer được chia thành nhiều loại:
Theo vật liệu:
Inox (304, 316): Khả năng chống ăn mòn tuyệt vời, phù hợp cho môi trường hóa chất, thực phẩm hoặc ngoài trời. Inox 316 thường dùng cho môi trường biển.
Thép mạ kẽm (Zinc Plated/Hot-dip Galvanized): Có độ cứng cao, giá thành hợp lý, thường dùng trong xây dựng và kết cấu thép.
Nhựa kỹ thuật (Nylon/PTFE): Dùng trong các ứng dụng cần cách điện, giảm tiếng ồn hoặc chống hóa chất nhẹ.
Theo thiết kế:
Phẳng (Plain): Bề mặt trơn, dùng để phân bổ lực đơn thuần.
Có răng (Serrated): Có các răng cưa nhỏ ở mặt dưới để "cắn" vào bề mặt, tăng tối đa khả năng chống xoay và rung động.
Theo tiêu chuẩn:
Các sản phẩm thường được sản xuất theo tiêu chuẩn DIN (Đức) hoặc ANSI/ASME (Mỹ) để đảm bảo tính đồng bộ trong lắp ráp toàn cầu.
Thông số kỹ thuật cần biết
Việc chọn sai thông số không chỉ làm giảm hiệu quả mà còn có thể gây mất an toàn kỹ thuật. Bạn cần chú ý các chỉ số sau:
Đường kính trong (ID): Phải vừa vặn với đường kính thân bulong (M6, M8, M10...).
Đường kính ngoài (OD): Quyết định diện tích phân bổ lực. OD càng lớn, áp suất bề mặt càng thấp.
Độ dày (Thickness): Ảnh hưởng đến khả năng chịu tải và độ cứng của vòng đệm.
Tiêu chuẩn sản xuất: Đảm bảo vật liệu và dung sai nằm trong giới hạn cho phép.
So sánh flange washer và washer thường
| Tiêu chí | Flange Washer | Washer Thường |
| Diện tích tiếp xúc | Rất lớn (do có vành rộng) | Nhỏ/Trung bình |
| Phân tán lực | Rất tốt, đồng đều | Trung bình, dễ tập trung lực |
| Độ ổn định | Cao, chống lỏng tốt | Thấp hơn khi có rung động |
| Ứng dụng | Công nghiệp nặng, máy móc, ô tô | Dân dụng, lắp ráp cơ bản |
Kết luận: Flange washer là sự nâng cấp hoàn hảo khi bạn cần sự an toàn tuyệt đối. Tuy nhiên, với các liên kết đơn giản, không chịu tải lớn, washer thường vẫn là lựa chọn kinh tế hơn.

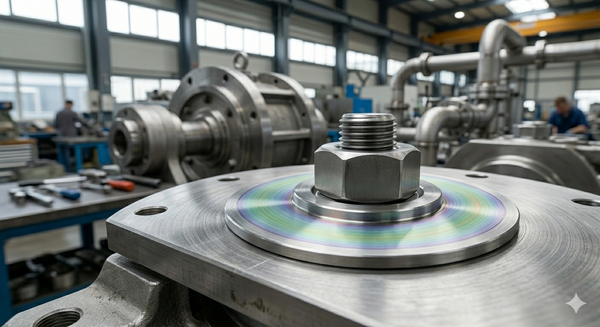

Khi nào nên sử dụng flange washer?
Bạn nên ưu tiên sử dụng loại vòng đệm này trong các trường hợp:
Bề mặt lắp đặt mềm: Khi siết bulong vào nhôm, nhựa, hoặc gỗ để tránh làm hỏng bề mặt.
Hệ thống có rung động mạnh: Động cơ, máy công nghiệp, phương tiện giao thông.
Lỗ bulong bị rộng hoặc không chuẩn: Phần vành rộng sẽ giúp che phủ và tạo điểm tựa vững chắc hơn.
Sai lầm thường gặp khi sử dụng
Chọn sai kích thước: ID quá rộng khiến vòng đệm bị lệch tâm, giảm hiệu quả phân tán lực.
Dùng sai vật liệu: Sử dụng washer thép thường trong môi trường muối biển sẽ dẫn đến rỉ sét nhanh chóng, làm hỏng toàn bộ liên kết.
Lắp sai hướng: Đối với loại có răng, nếu lắp ngược mặt răng lên phía đầu bulong thay vì hướng xuống bề mặt vật liệu, hiệu quả chống trượt sẽ bằng không.
Không kiểm tra lực siết (Torque): Siết quá tay có thể làm biến dạng chính vòng đệm.
Cách chọn flange washer chuẩn kỹ thuật
Để chọn được sản phẩm tối ưu, hãy đi qua checklist sau:
Xác định loại bulong: Kích thước (M) và cấp bền của bulong là gì?
Môi trường: Có tiếp xúc với nước, hóa chất hay nhiệt độ cao không? (Chọn Inox hay Thép mạ).
Tải trọng: Lực siết dự kiến là bao nhiêu?
Vật liệu bề mặt: Vật liệu nền là cứng hay mềm?
Tiêu chuẩn kỹ thuật: Yêu cầu DIN hay ANSI?
Lưu ý khi lắp đặt
Làm sạch bề mặt: Loại bỏ bụi bẩn, dầu mỡ để tăng ma sát.
Lắp đúng chiều: Đảm bảo mặt phẳng rộng nhất tiếp xúc trực tiếp với bề mặt vật liệu.
Siết đúng lực: Sử dụng cờ lê lực (torque wrench) để đảm bảo đạt thông số thiết kế.
Kiểm tra định kỳ: Sau một thời gian vận hành, nên kiểm tra lại để đảm bảo không có sự nới lỏng do hiện tượng mỏi vật liệu.
1. Flange washer có thay thế hoàn toàn được washer thường không?
Có thể thay thế về mặt chức năng, thậm chí tốt hơn. Tuy nhiên, flange washer chiếm diện tích lớn hơn và giá thành cao hơn, nên chỉ dùng khi thực sự cần thiết để tiết kiệm chi phí.
2. Flange washer inox có tốt hơn thép không?
Tùy tiêu chí. Về chống ăn mòn, Inox (304/316) vượt trội. Về cường độ chịu lực cực cao, một số loại thép hợp kim mạ kẽm có thể cho độ cứng tốt hơn.
3. Khi nào cần dùng loại có răng (serrated)?
Khi liên kết của bạn phải chịu rung động liên tục (như trong máy phát điện hoặc xe cơ giới) và bạn muốn ngăn chặn việc bulong tự xoay.
Flange washer tuy là một chi tiết nhỏ nhưng lại đóng vai trò cực kỳ quan trọng trong việc đảm bảo tính toàn vẹn của kết cấu cơ khí. Việc lựa chọn đúng loại vật liệu, kích thước và lắp đặt đúng kỹ thuật sẽ giúp bạn tiết kiệm đáng kể chi phí bảo trì và tránh được những rủi ro hỏng hóc không đáng có.
Bạn đang cần tìm loại flange washer phù hợp cho dự án của mình?
👉 Hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được tư vấn chuyên sâu và nhận báo giá ưu đãi nhất!
Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện về flange washer. Đừng quên theo dõi blog của chúng tôi để cập nhật thêm nhiều kiến thức hữu ích về vật tư liên kết!
