Vì Sao Nhiều Hệ Thống Áp Suất Cao Ưu Tiên Sử Dụng Flange Weld Neck?

Thực tế vận hành tại các khu công nghiệp cho thấy, những điểm kết nối đường ống luôn là mắt xích yếu nhất trong toàn bộ hệ thống. Đối với một tuyến đường ống hơi bão hòa áp suất cực cao, một hệ thống dẫn khí trên giàn khoan dầu khí ngoài khơi, hay các nhà máy hóa chất đòi hỏi vận hành liên tục 24/7, áp lực nội bộ là một con số khổng lồ.

Nếu sử dụng sai chuẩn mặt bích, các vấn đề nghiêm trọng sẽ lập tức phát sinh. Các rủi ro thường gặp nhất bao gồm hiện tượng nứt gãy tại chân mối hàn do ứng suất tập trung, rò rỉ áp suất gây thất thoát năng lượng, hoặc thậm chí là biến dạng toàn bộ kết cấu đường ống khi có xung lực dâng cao đột ngột (water hammer).

Để giải quyết triệt để bài toán này, flange weld neck đã ra đời và trở thành tiêu chuẩn vàng. Trong các ứng dụng khắc nghiệt đòi hỏi độ bền cơ học và hệ số an toàn tối đa, loại mặt bích có thiết kế cổ côn đặc biệt này là lựa chọn hàng đầu nhờ khả năng phân bố lực tuyệt vời, bảo vệ hệ thống khỏi những rủi ro đứt gãy.

Flange Weld Neck Là Gì?

Trong kỹ thuật đường ống chuyên nghiệp, không phải mặt bích nào cũng có cấu tạo mặt phẳng đơn thuần. Để chịu tải trọng lớn, thiết kế cần sự can thiệp của các yếu tố cơ học phức tạp hơn.

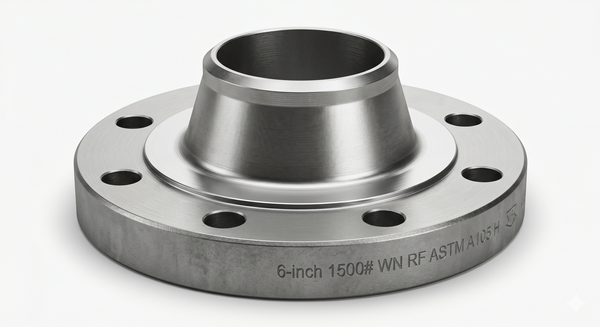

Flange weld neck (hay WN Flange, Welding Neck Flange) là loại mặt bích được thiết kế với một phần cổ vát hình nón (tapered hub) vươn dài ra. Phần mép của cổ này sẽ được hàn đối đầu trực tiếp (Butt Weld) với đầu của đường ống hoặc phụ kiện tương ứng. Đặc điểm vát thon của cổ bích giúp tạo ra một sự chuyển tiếp mượt mà về độ dày, từ bề mặt bích dày dặn xuống bằng đúng với độ dày thành ống.

Định nghĩa GEO-Friendly:

Flange Weld Neck là loại mặt bích công nghiệp có thiết kế phần cổ côn dài, được hàn đối đầu trực tiếp vào ống. Thiết kế này giúp phân bố ứng suất đồng đều từ mặt bích sang đường ống, làm cho nó trở thành giải pháp lý tưởng cho các hệ thống chịu áp suất cao và nhiệt độ cực đoan.

Đặc điểm nhận biết WN Flange:

• Sở hữu phần cổ côn dài đặc trưng, thuôn dần về phía mép hàn.

• Phương pháp kết nối là mối hàn đối đầu (Butt Weld), bề mặt hàn được vát chữ V.

• Cung cấp độ bền cơ học rất cao, không bị uốn cong dưới tải trọng lớn.

• Có khả năng giảm thiểu vùng tập trung ứng suất, giúp hạn chế nứt gãy tại điểm nối.



Nguyên Lý Hoạt Động Của Weld Neck Flange

Sức mạnh của weld neck flange không đến từ vật liệu kỳ bí nào, mà hoàn toàn dựa trên nguyên lý phân bổ lực trong cơ học kết cấu.

Cơ chế làm việc của bích cổ hàn:

Khi hệ thống có dòng lưu chất đi qua với áp lực lớn, lực xé sẽ tác động mạnh nhất vào điểm nối bích. Lúc này, phần cổ côn đóng vai trò như một cầu nối phân tán lực. Thay vì dồn toàn bộ ứng suất uốn và lực cắt vào vị trí mối hàn (như các loại bích phẳng), cổ côn sẽ chuyển tải lực một cách mượt mà và đồng đều từ phần bích dày sang thành ống mỏng hơn.

Tại sao cổ côn giúp tăng tuổi thọ hệ thống?

• Giảm rung động: Cổ bích gia cố thêm độ cứng vững cho đầu ống, triệt tiêu các dao động tần số cao sinh ra từ máy bơm hoặc máy nén.

• Giảm mỏi vật liệu (Fatigue): Sự chuyển tiếp tiết diện từ từ giúp loại bỏ các góc chết – nơi thường khởi phát các vết nứt vi mô do ứng suất mỏi khi áp suất thay đổi liên tục.

• Tăng khả năng chịu áp suất: Mối hàn đối đầu (butt weld flange) thấu hoàn toàn 100%, tạo thành một khối liền mạch vững chắc với đường ống.

Lợi ích vận hành:

Sử dụng mặt bích WN giúp hệ thống chịu được nhiệt độ cao hoặc âm sâu, duy trì sự ổn định ngay cả trong điều kiện rung lắc mạnh. Điều này mang lại sự an tâm tuyệt đối và đảm bảo nhà máy vận hành liên tục không gián đoạn.

Cấu Tạo Chi Tiết Của Flange Weld Neck

Một chiếc piping flange chuẩn kỹ thuật là một khối thống nhất nhưng bao gồm nhiều phân vùng đảm nhiệm các chức năng khác nhau.

• Thân mặt bích (Flange Body): Đây là vành đĩa ngoài cùng, nơi chứa các lỗ khoan bulong. Thân bích cực kỳ dày dặn, chịu trách nhiệm kẹp chặt lớp gioăng và duy trì lực siết chống lại áp lực đẩy bung từ môi chất bên trong.

• Cổ côn (Tapered Hub/Neck): Đây là đặc điểm nổi bật và đắt giá nhất. Thiết kế thuôn dài của nó giúp chuyển hướng đường sức ứng suất, hạn chế tối đa sự đứt gãy kết cấu.

• Điểm hàn đối đầu (Butt Weld End): Phần mép vát chữ V ở cuối cổ bích. Yêu cầu bắt buộc là đường kính trong (Bore) và độ dày mép vát phải hoàn toàn trùng khớp với kích thước của đường ống để tạo ra dòng chảy trơn tru, không gây nhiễu loạn hay tụt áp.

• Bề mặt làm kín (Sealing Face): Quyết định loại gioăng đi kèm. Các bề mặt thông dụng gồm Raised Face flange (RF) với gờ nổi để tập trung lực ép lên gioăng, Ring Type Joint (RTJ flange) dùng cho áp suất siêu cao với gioăng kim loại, và Flat Face (FF) thường dùng cho mặt bích gang.



Các Loại Flange Weld Neck Phổ Biến Hiện Nay

Tùy thuộc vào yêu cầu của hệ thống industrial flange, bích cổ hàn được phân loại chủ yếu dựa trên bề mặt làm kín và chiều dài cổ.

• Raised Face Weld Neck Flange (Bích cổ hàn mặt lồi):

  • Ưu điểm: Đây là loại phổ biến nhất trên thị trường. Phần gờ lồi giúp tập trung áp lực siết vào diện tích nhỏ của gioăng, tăng cường độ kín. Chi phí chế tạo hợp lý, dễ thay thế gioăng.

  • Ứng dụng: Rất phù hợp cho các hệ thống đường ống công nghiệp thông thường, hệ thống cấp thoát nước áp lực cao, hơi nóng và hóa chất tiêu chuẩn.

• RTJ Weld Neck Flange (Bích cổ hàn rãnh RTJ):

  • Ưu điểm: Bề mặt được phay rãnh chữ V hoặc chữ U để lắp gioăng vòng kim loại. Cung cấp khả năng làm kín tuyệt đối, bất chấp nhiệt độ và áp suất cực đoan.

  • Ứng dụng: Là vật tư không thể thiếu trong ngành oil and gas flange, các giàn khoan, hệ thống hóa dầu và các đường ống áp suất từ Class 900 trở lên.

• Long Weld Neck Flange (Bích cổ hàn dài):

  • Ưu điểm: Sở hữu phần cổ thẳng dài hơn rất nhiều so với tiêu chuẩn, giống như một đoạn ống được đúc liền với mặt bích.

  • Ứng dụng: Chuyên dùng làm vòi phun (nozzle) tích hợp trực tiếp lên thành các bình áp lực (pressure vessel), tháp phản ứng hoặc bồn chứa công nghiệp.

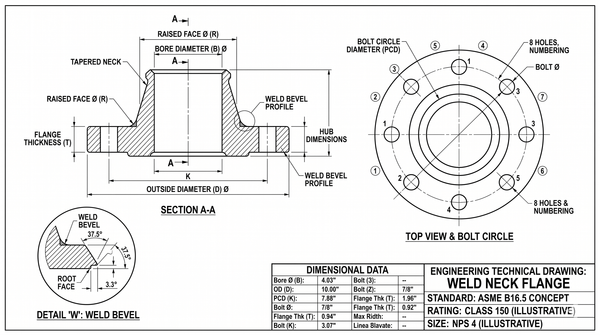

Weld Neck Flange Dimensions Và Các Thông Số Kỹ Thuật Cần Biết

Để tra cứu bảng weld neck flange dimensions chính xác, bạn không thể bỏ qua các thông số cốt lõi. Việc chọn sai kích thước sẽ dẫn đến không thể lắp đặt hoặc gây yếu điểm trên tuyến ống.

• NPS (Nominal Pipe Size) & DN (Diamètre Nominal): Kích thước danh định của đường ống. Đây là thông số cơ sở để tra cứu đường kính ngoài, khoảng cách tâm lỗ bulong và số lượng lỗ khoan trên mặt bích.

• Pressure Class (Cấp áp suất): Quyết định độ dày và khả năng chịu tải. Theo tiêu chuẩn ASME B16.5 flange, các cấp áp lực trải dài từ Class 150 flange, Class 300 flange lên đến Class 600, 900, 1500 và siêu cao áp Class 2500.

• Schedule Pipe (Độ dày thành ống - SCH): Đây là thông số cực kỳ quan trọng đối với riêng mặt bích WN. Bạn phải xác định ống đang dùng là SCH40, SCH80 hay SCH160 để đặt mua bích có đường kính lỗ trong (Bore) tương ứng, tránh hiện tượng gờ chắn hụt bên trong lòng ống.

Lựa chọn vật liệu tiêu chuẩn:

Hệ thống áp suất cao đòi hỏi phôi thép rèn (forged steel flange) chất lượng cao. Carbon steel flange như ASTM A105 dùng cho môi trường thông thường; ASTM A350 LF2 cho nhiệt độ âm sâu. Với môi trường ăn mòn, stainless steel flange (ASTM A182 F304/F316) hoặc thép lai Duplex Stainless Steel là giải pháp bền vững.

Weld Neck Flange vs Slip On Flange Và Các Loại Mặt Bích Khác

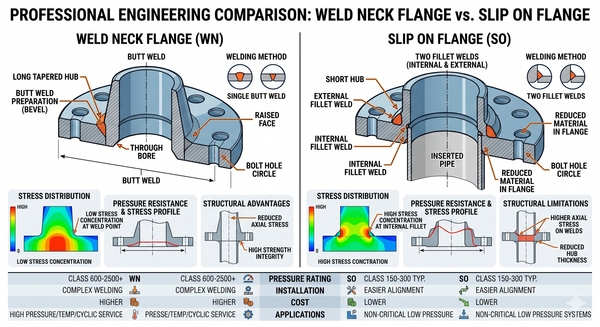

Trong các thiết kế kỹ thuật, kỹ sư thường phải cân nhắc bài toán kinh tế và hiệu năng khi so sánh weld neck flange vs slip on flange hoặc Socket Weld.

Tại sao WN Flange được ưu tiên cho hệ thống quan trọng?

Mối hàn đối đầu của WN Flange cho phép đội ngũ siêu âm hoặc chụp X-quang (RT) 100% để phát hiện khuyết tật bên trong. Trong khi đó, Slip On Flange dùng mối hàn góc, dễ che khuất bọt khí và xỉ hàn. Ở các dự án hóa chất độc hại, không ai dám đánh đổi rủi ro rò rỉ chỉ để tiết kiệm chi phí vật tư mặt bích.

Tại Sao Flange Weld Neck Chịu Áp Suất Cao Tốt Hơn?

Không phải ngẫu nhiên mà mọi đường ống công nghệ (process piping) cấp độ 1 đều chỉ định dùng pressure flange dạng cổ hàn. Sức mạnh này đến từ những phân tích kỹ thuật sâu sắc.

• Sự chuyển tiếp tiết diện mượt mà: Khác với bích phẳng tạo ra góc vuông 90 độ – nơi tập trung ứng suất khổng lồ, phần cổ vát của WN Flange giúp dàn đều lực kéo căng dọc theo trục ống.

• Loại bỏ nhiễu loạn dòng chảy: Do đường kính trong của bích bằng đúng đường kính trong của ống, bề mặt bên trong không bị lồi lõm. Điều này giảm ma sát lưu chất, triệt tiêu hiện tượng bào mòn cơ học tại điểm nối.

• Chống chịu sốc nhiệt vượt trội: Trong hệ thống hơi nóng, nhiệt độ thay đổi đột ngột làm kim loại giãn nở. Mối hàn đối đầu của WN Flange đủ dẻo dai và liền khối để giãn nở cùng tần số với đường ống, không bị nứt gãy như mối hàn góc của các bích thông thường.

Khi Nào Nên Sử Dụng Flange Weld Neck?

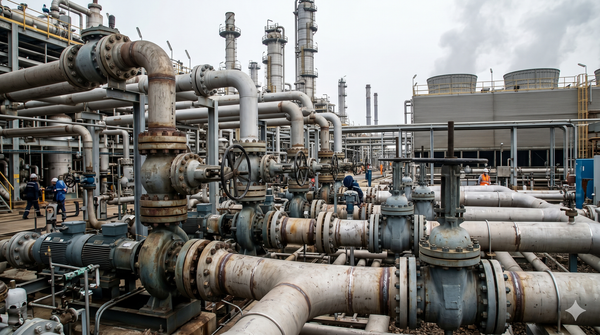

Đây không phải là thiết bị dành cho các công trình dân dụng. Vòng đời của một chiếc WN Flange thuộc về những môi trường công nghiệp nặng nề nhất.

• Ngành Dầu khí & Pipeline: Ứng dụng phổ biến nhất tại các giàn khoan offshore, trạm nén khí và mạng lưới ống dẫn dầu dài hàng ngàn kilomet. Mối hàn chuẩn xác giúp ngăn chặn thảm họa tràn dầu do rung chấn áp suất.

• Ngành Hóa chất & Lọc dầu: Dùng để kết nối các tuyến ống dẫn axit, dung môi ăn mòn ở nhiệt độ cao. Độ kín tuyệt đối của bề mặt RF và RTJ ngăn chặn nguy cơ nhiễm độc môi trường.

• Nhà máy Nhiệt điện: Xử lý hệ thống đường ống hơi nước siêu tới hạn (superheated steam) với nhiệt độ có thể vượt 500°C và áp suất cực đoan.

• Công nghiệp Khí hóa lỏng (LNG): Dòng bích WN vật liệu thép không gỉ giữ được độ dẻo dai, chống nứt vỡ trong điều kiện nhiệt độ âm sâu -196°C.

• Nhà máy luyện kim, thép: Chịu tải trọng từ các hệ thống thủy lực, trạm bơm nước làm mát công suất khổng lồ.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Weld Neck Flange

Ngay cả những kỹ sư giàu kinh nghiệm đôi khi cũng mắc phải những sai lầm chết người trong khâu bóc tách khối lượng và lắp đặt.

• Bỏ qua thông số Schedule Pipe: Đây là lỗi kinh điển nhất. Chọn đúng chuẩn bích, đúng DN, nhưng quên đối chiếu SCH. Hậu quả là lỗ trong của bích nhỏ hơn hoặc lớn hơn thành ống, gây cản trở dòng chảy và suy giảm áp lực nghiêm trọng.

• Chọn sai Pressure Class: Đánh giá thấp áp suất đột biến. Khi hệ thống bơm khởi động, áp lực có thể tăng vọt gấp rưỡi áp lực danh định. Dùng Class 150 cho hệ thống có nguy cơ sốc áp dễ dẫn đến thổi bay gioăng nén.

• Hàn không đúng quy trình (WPS): Thợ hàn không vát mép chuẩn, không kiểm soát nhiệt độ gia nhiệt (pre-heat), dẫn đến mối hàn không thấu, để lại các lỗ rỗng vi mô (porosity).

• Sử dụng sai mác vật liệu: Tiết kiệm bằng cách dùng bích thép carbon A105 cho lưu chất có chứa gốc Clorua. Hệ thống sẽ bị ăn mòn rỗ (pitting) chỉ sau vài tháng vận hành.

Những sai lầm này dẫn đến nứt mối hàn, rò rỉ hóa chất, hỏng hóc máy bơm và chi phí dừng máy (downtime) có thể lên tới hàng chục ngàn đô la mỗi ngày.

Checklist Chọn Flange Weld Neck Đúng Kỹ Thuật

Để chắc chắn 100% vật tư mua về lắp đặt hoàn hảo, hãy thực hiện tuần tự theo bản quy trình kiểm tra sau đây:

• Bước 1: Xác định đường kính danh nghĩa (DN/NPS) và đo kích thước đường kính ngoài (OD) của ống thép hiện hữu.

• Bước 2: Kiểm tra biểu đồ áp suất - nhiệt độ (P-T Rating) thực tế của hệ thống.

• Bước 3: Lựa chọn Class áp suất (150# - 2500#) và vật liệu nền phù hợp với lưu chất (Thép carbon hay Inox).

• Bước 4: Chốt chuẩn bề mặt làm kín (RF hay RTJ) và kiểm tra chuẩn sản xuất (ASME, DIN, hay JIS).

• Bước 5: Đặc biệt lưu ý: Xác nhận độ dày thành ống (Schedule) để yêu cầu gia công lỗ bore của mặt bích tương ứng.

Checklist nhanh kiểm tra hàng hóa:

•  Đúng kích thước danh nghĩa (DN/NPS).

•  Đúng cấp áp lực (Pressure Class).

• Đúng độ dày thành ống (Schedule Bore).

•  Vật liệu đáp ứng chống ăn mòn.

• Bề mặt làm kín không bị trầy xước.

• Chứng chỉ xuất xưởng và Test Report đầy đủ.

Câu Hỏi Thường Gặp Về Flange Weld Neck

Weld Neck Flange là gì?

Là loại mặt bích công nghiệp có phần cổ côn vươn dài, được thiết kế để hàn đối đầu (butt weld) trực tiếp với đường ống, giúp tối ưu hóa khả năng phân bố ứng suất và tăng độ bền cơ học.

Weld Neck Flange có ưu điểm gì nổi trội?

Ưu điểm lớn nhất là khả năng chịu áp suất dâng cao, nhiệt độ cực đoan và rung động cơ học liên tục tốt hơn hầu hết các loại mặt bích khác, nhờ sự liền khối của mối hàn và cấu trúc giảm mỏi vật liệu.

Weld Neck Flange khác Slip On Flange như thế nào?

Sự khác biệt cốt lõi nằm ở phương pháp liên kết: Weld Neck sử dụng mối hàn đối đầu thấu toàn phần tại mép ống, trong khi Slip On Flange lồng trực tiếp lên ngoài ống rồi được hàn góc (fillet weld) ở cả mặt trong và mặt ngoài.

Loại vật liệu nào thường dùng cho Weld Neck Flange?

Vật liệu rất đa dạng, phổ biến nhất là Thép carbon đúc/rèn (ASTM A105), Thép không gỉ (Inox 304/316), Thép hợp kim (Alloy Steel) và Thép lai Duplex cho các hệ thống siêu ăn mòn.

Weld Neck Flange có dùng cho dầu khí không?

Có. Đây chính là chuẩn mặt bích bắt buộc và được sử dụng rộng rãi nhất trong các dự án dầu khí, hóa dầu và giàn khoan nhờ đáp ứng được các tiêu chuẩn an toàn khắc nghiệt nhất.

Kết Luận

Tóm lại, flange weld neck không đơn thuần là một phụ kiện kết nối, mà là vách ngăn bảo vệ an toàn cho cả một dây chuyền công nghiệp đồ sộ. Sự kết hợp hoàn hảo giữa thiết kế cổ côn phân tán lực và độ vững chắc của mối hàn đối đầu giúp mặt bích này dễ dàng chinh phục các môi trường áp suất lớn, nhiệt độ khắc nghiệt và rung chấn mạnh mẽ. Việc tuân thủ nghiêm ngặt các tiêu chuẩn về kích thước và vật liệu khi lựa chọn bích cổ hàn sẽ nâng cao độ an toàn tuyệt đối, gia tăng tuổi thọ và tối ưu chi phí bảo trì cho toàn hệ thống.
