Flange With Thread Là Gì? Hướng Dẫn Kỹ Thuật Và Cách Lựa Chọn Mặt Bích Ren Tối Ưu
Trong lĩnh vực kỹ thuật đường ống, việc kết nối các thành phần hệ thống luôn đòi hỏi sự tính toán kỹ lưỡng về độ bền và tính an toàn. Thông thường, phương pháp hàn là lựa chọn ưu tiên để đảm bảo sự kín khít tuyệt đối. Tuy nhiên, thực tế thi công đặt ra nhiều thách thức: những khu vực dễ cháy nổ nghiêm cấm tia lửa điện, hoặc các hệ thống yêu cầu bảo trì, tháo lắp thường xuyên khiến việc hàn trở nên bất khả thi và tốn kém.
Chính vì thế, Flange with thread (Mặt bích ren) ra đời như một giải pháp kết nối cơ khí linh hoạt, giải quyết triệt để bài toán lắp đặt nhanh mà không cần hàn. Tuy nhiên, để vận hành an toàn, việc hiểu rõ bản chất và các tiêu chuẩn ren là điều bắt buộc để tránh những sự cố rò rỉ đáng tiếc.
1. Flange With Thread là gì? Bản chất kỹ thuật của kết nối ren

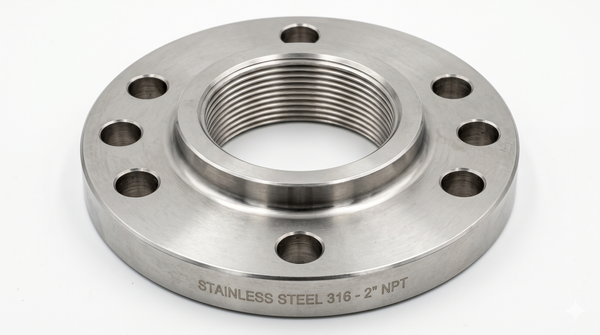

Định nghĩa chuyên ngành
Flange with thread (thường gọi là Threaded Flange hoặc Mặt bích ren) là loại mặt bích có cấu tạo đặc biệt với phần lỗ trung tâm được gia công ren trong. Thay vì sử dụng mối hàn để cố định vào đường ống, mặt bích này sẽ được vặn trực tiếp vào đầu ống đã được tiện ren ngoài có kích thước tương ứng.

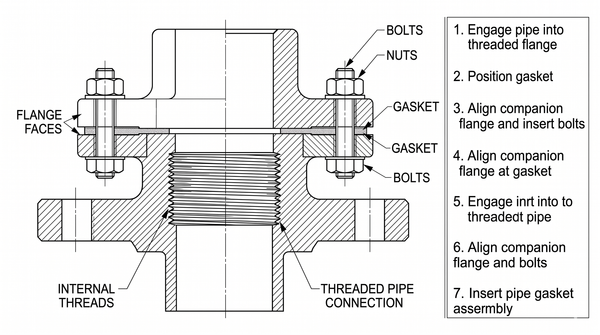

Nguyên lý hoạt động
Bản chất của kết nối này dựa trên sự ăn khớp giữa các bước ren. Khi lắp đặt, ống được vặn chặt vào mặt bích. Sau khi mặt bích đã được định vị trên ống, việc kết nối với các thiết bị khác (như van, máy bơm hoặc đoạn ống tiếp theo) sẽ được thực hiện thông qua hệ thống bulong siết giữa hai mặt bích.
Đây là một dạng kết nối cơ khí thuần túy, không làm thay đổi cấu trúc vật lý của vật liệu do nhiệt độ cao như phương pháp hàn, từ đó giữ nguyên đặc tính chống ăn mòn của thép hoặc inox tại vị trí khớp nối.
2. Phân loại và Thông số kỹ thuật quan trọng của Threaded Flange
Để lựa chọn đúng loại mặt bích ren, kỹ sư cần nắm vững các tiêu chuẩn phân loại dựa trên chuẩn ren và đặc tính vật liệu.
Phân loại theo tiêu chuẩn ren (Thread Standards)
Sai lầm phổ biến nhất trong thi công là lắp lẫn các chuẩn ren không tương thích, dẫn đến hỏng đỉnh ren và rò rỉ:
Ren NPT (National Pipe Thread): Tiêu chuẩn Mỹ, ren côn, thường dùng trong các hệ thống chịu áp suất cao nhờ khả năng tự làm kín khi vặn chặt.
Ren BSPT (British Standard Pipe Taper): Ren côn tiêu chuẩn Anh, phổ biến tại châu Âu và Việt Nam.
Ren BSPP (British Standard Pipe Parallel): Ren thẳng, thường cần thêm gioăng đệm hoặc keo làm kín chuyên dụng để đảm bảo độ kín.
Phân loại theo vật liệu
Thép Carbon (A105/Q235): Dùng cho hệ thống nước, dầu nhẹ, chi phí thấp.
Inox 304/316: Khả năng chống oxy hóa tuyệt vời, dùng trong môi trường hóa chất, thực phẩm hoặc hệ thống yêu cầu độ sạch cao.
Các thông số cần kiểm soát
Khi đặt hàng hoặc thiết kế, bạn cần lưu ý:
Kích thước danh định (DN/Inch): Ví dụ DN100 tương đương 4 inch.
Cấp áp lực: Thường gặp nhất là Class 150 (ANSI) hoặc PN16 (DIN).
Bolt Circle Diameter (B.C.D): Đường kính vòng tròn ghi tâm lỗ bulong, quyết định khả năng lắp khớp với mặt bích đối diện.

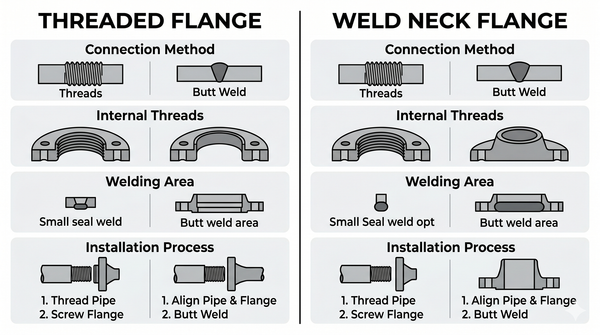

3. So sánh chi tiết: Threaded Flange và Welded Flange
Sự khác biệt giữa mặt bích ren và mặt bích hàn (như Slip-on hay Weld Neck) không chỉ nằm ở cách lắp đặt mà còn ở giới hạn vận hành.
| Tiêu chí | Threaded Flange (Bích ren) | Welded Flange (Bích hàn) |
| Kỹ thuật lắp đặt | Vặn ren, không cần máy hàn chuyên dụng. | Cần thợ hàn có tay nghề và máy hàn. |
| Tính an toàn cháy nổ | Tuyệt đối an toàn, không phát sinh tia lửa. | Nguy cơ cao trong môi trường nhạy cảm. |
| Độ dày (Thickness) | Thường mỏng và nhẹ hơn. | Dày, chắc chắn để chịu ứng suất nhiệt. |
| Khả năng chịu áp | Trung bình/Thấp. Dễ tuột ren nếu áp quá cao. | Rất cao, ổn định dưới áp suất cực lớn. |
| Tính linh hoạt | Dễ dàng tháo rời để vệ sinh, thay thế. | Khó tháo rời (phải cắt ống). |
Kết luận: Nếu hệ thống của bạn vận hành ở áp suất cực cao hoặc có rung động mạnh, mặt bích hàn là lựa chọn số 1. Tuy nhiên, với các ứng dụng dân dụng, công nghiệp nhẹ hoặc nơi cấm lửa, mặt bích ren là phương án tối ưu về chi phí và thời gian.
4. Tại sao nên ưu tiên sử dụng mặt bích ren trong một số trường hợp?
Việc sử dụng flange with thread mang lại 3 lợi ích chiến lược:
Tiết kiệm chi phí đầu tư thiết bị: Bạn không cần trang bị máy hàn, máy cắt plasma hay thuê thợ hàn bậc cao. Mọi thao tác chỉ cần dụng cụ cầm tay như mỏ lách hoặc máy tiện ren ống đơn giản.
Thi công trong môi trường đặc thù: Tại các nhà máy lọc dầu, trạm chiết rót gas hoặc kho hóa chất, việc thực hiện một mối hàn đòi hỏi quy trình xin phép (Hot Work Permit) cực kỳ phức tạp. Mặt bích ren loại bỏ hoàn toàn rào cản này.
Tốc độ triển khai: Trong các dự án tạm thời hoặc hệ thống cần di chuyển, việc lắp bích ren giúp rút ngắn 50-70% thời gian thi công so với chờ đợi làm sạch mối hàn và kiểm tra không phá hủy (NDT).
5. Ứng dụng thực tế và những sai lầm chết người cần tránh

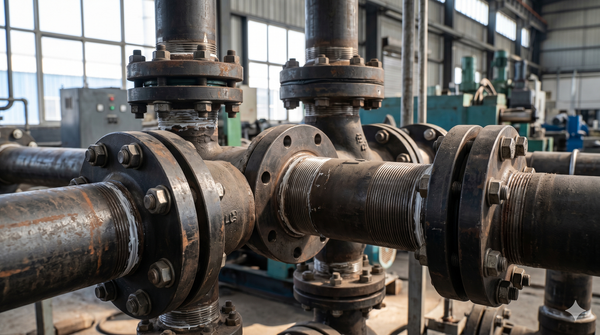

Ứng dụng phổ biến
Mặt bích ren được tìm thấy rộng rãi trong:
Hệ thống máy nén khí và đường dẫn khí công nghiệp.
Hệ thống cấp thoát nước tòa nhà, PCCC.
Hệ thống bồn chứa của xe bồn, xe téc vận chuyển chất lỏng (TTMA Flange).
4 Sai lầm thường gặp dẫn đến sự cố
Lắp sai chuẩn ren: Cố tình vặn ren NPT vào BSPT sẽ gây kẹt và rò rỉ dù đã quấn nhiều băng tan.
Siết quá lực (Over-torque): Điều này làm biến dạng ren, thậm chí gây nứt cổ mặt bích, dẫn đến nguy cơ bung kết nối khi có áp suất.
Dùng cho môi trường rung động: Chấn động liên tục từ máy bơm có thể làm lỏng mối nối ren theo thời gian.
Bỏ qua vật liệu làm kín: Không sử dụng Seal tape (băng tan) hoặc keo dán ren chuyên dụng sẽ khiến chất lỏng len lỏi qua các khe hở của bước ren.
6. Hướng dẫn lắp đặt Threaded Flange đúng chuẩn kỹ thuật
Để đảm bảo kết nối không rò rỉ, hãy tuân thủ checklist 5 bước sau:
Kiểm tra bề mặt: Đảm bảo ren ống và ren mặt bích sạch sẽ, không bị móp méo hay dính mạt sắt.
Làm kín: Quấn băng tan (Teflon tape) theo chiều kim đồng hồ (cùng chiều vặn ren). Đối với hệ thống áp lực, nên dùng thêm keo làm kín ren.
Lắp sơ bộ: Vặn mặt bích vào ống bằng tay để đảm bảo ren đã khớp, tránh tình trạng cháy ren do vặn lệch.
Siết chặt: Sử dụng dụng cụ chuyên dụng siết đến lực vừa đủ.
Cân bằng mặt bích: Khi lắp bulong kết nối hai mặt bích, phải siết theo hình sao (đối xứng) để gioăng đệm được ép đều, tránh vênh mặt bích.
7. FAQ - Những câu hỏi thường gặp về Mặt bích ren
Q1: Threaded Flange có dùng được cho ống nhựa không?
Trả lời: Có, nhưng thường là các loại ống nhựa chịu lực như PVC, HDPE và phải dùng loại bích ren nhựa hoặc bích thép bọc nhựa tương ứng.
Q2: Làm thế nào để phân biệt nhanh bích ren NPT và BSP bằng mắt thường?
Trả lời: Rất khó phân biệt bằng mắt thường nếu không có dưỡng đo ren chuyên dụng. Cách tốt nhất là kiểm tra ký hiệu đóng trên vành mặt bích.
Q3: Có thể hàn đính mặt bích ren sau khi đã vặn vào ống không?
Trả lời: Có thể thực hiện để tăng độ chắc chắn (Seal weld), nhưng điều này làm mất đi tính linh hoạt "không cần hàn" ban đầu và có thể gây ứng suất nhiệt lên ren.
Q4: Tại sao mặt bích TTMA lại mỏng hơn mặt bích ANSI thông thường?
Trả lời: Mặt bích TTMA (Truck Trailer Manufacturers Association) được thiết kế riêng cho xe bồn, ưu tiên trọng lượng nhẹ để tối ưu tải trọng vận chuyển và thường dùng cho áp suất làm việc thấp hơn so với tiêu chuẩn công nghiệp nặng ANSI.
Lời kết:
Flange with thread là một thành phần không thể thiếu trong kho vũ khí của các kỹ sư đường ống nhờ tính tiện lợi và an toàn. Tuy nhiên, "tiện" không đồng nghĩa với "dễ dãi". Việc tuân thủ chuẩn ren và áp lực vận hành chính là chìa khóa để hệ thống của bạn bền bỉ theo thời gian.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flange With Thread
