Flanged Adaptor Là Gì? Cẩm Nang Lựa Chọn Và Lắp Đặt Chuẩn Chuyên Gia

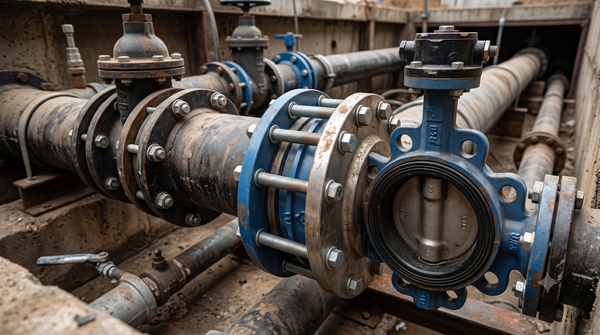

Vì sao flanged adaptor được sử dụng rộng rãi trong hệ thống đường ống?

Trong quá trình thi công và vận hành các hệ thống cấp thoát nước hay công nghiệp, các kỹ sư thường xuyên phải đối mặt với những bài toán kết nối hóc búa. Hãy tưởng tượng một tình huống thực tế: Bạn cần kết nối một đầu ống gang hoặc ống nhựa trơn với một cụm van hai chiều có kết nối mặt bích. Công trình yêu cầu tiến độ lắp đặt cực kỳ nhanh chóng, và việc hàn trực tiếp tại công trường là điều không thể do không gian chật hẹp hoặc nguy cơ cháy nổ.

Nếu giải quyết theo các phương pháp truyền thống, người thi công sẽ gặp vô vàn khó khăn. Sự không tương thích giữa các kiểu kết nối ống trơn và thiết bị mặt bích khiến chi phí gia công đội lên rất cao. Thêm vào đó, việc hàn cố định các đầu nối mặt bích truyền thống làm cho việc bảo trì, tháo lắp van sau này trở thành một "cơn ác mộng" đối với đội ngũ vận hành.

Đó là lúc flanged adaptor xuất hiện như một "vị cứu tinh". Khớp nối mặt bích chuyển đổi này được sinh ra để giải quyết triệt để vấn đề trên. Bằng cách cung cấp một giải pháp cơ khí linh hoạt, thiết bị này giúp chuyển đổi kết nối một cách nhanh chóng, an toàn và kín nước tuyệt đối mà không cần đến nhiệt độ hay tia lửa hàn.

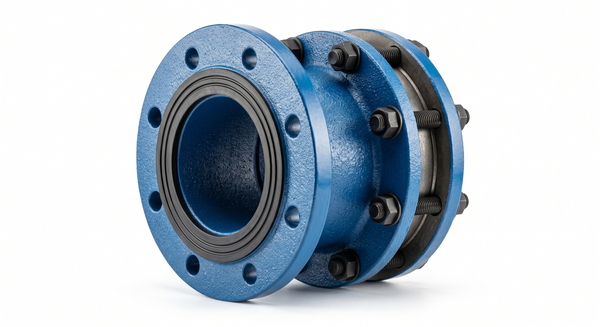

Flanged Adaptor là gì?

Flanged adaptor (hay còn gọi là khớp nối mềm mặt bích, mặt bích chuyển đổi) là một loại phụ kiện đường ống chuyên dụng dùng để liên kết các đầu ống trơn (hoặc ống có rãnh) với các thiết bị van, máy bơm sở hữu kết nối mặt bích. Khác với các phương pháp hàn cố định truyền thống, thiết bị này tạo ra một hệ thống kết nối cơ khí cực kỳ chắc chắn, kín khít nhưng vẫn cho phép khả năng tháo lắp linh hoạt khi cần thiết.

Vai trò cốt lõi của phụ kiện này trong các hệ thống pipeline installation là:

• Chuyển đổi kiểu kết nối: Biến một đầu ống trơn vô định hình thành một điểm kết nối mặt bích tiêu chuẩn chỉ trong vài phút.

• Liên kết đa vật liệu: Khả năng kết nối các loại ống có chất liệu khác nhau (như ống gang, thép, PVC, HDPE) vào cùng một hệ thống van thiết bị.

• Hỗ trợ lắp đặt nhanh: Giảm thiểu tối đa thời gian chết (downtime) của hệ thống nhờ thao tác lắp ráp hoàn toàn bằng dụng cụ cơ khí cơ bản.

• Tăng tính linh hoạt: Cho phép độ lệch góc nhất định và hấp thụ các rung động nhỏ trong quá trình vận hành của hệ thống.

Trong các tài liệu kỹ thuật hoặc trên thị trường, bạn có thể bắt gặp thiết bị này dưới nhiều tên gọi phổ biến khác nhau như: flange adaptor, universal flanged adaptor, pipe flange adaptor, hay mặt bích chuyển đổi. Dù tên gọi là gì, nguyên lý ứng dụng của chúng đều hướng tới sự tối ưu hóa công tác lắp đặt đường ống.

Cấu tạo và nguyên lý hoạt động của flanged adaptor

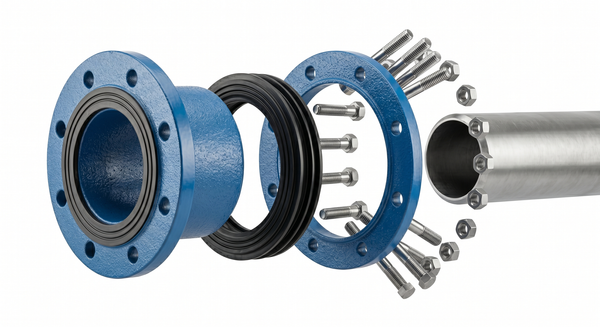

Để tạo ra một kết nối chịu được áp lực nước khổng lồ mà không cần hàn, flanged adaptor được thiết kế với một cấu trúc cơ khí cực kỳ tinh vi nhưng lại rất dễ sử dụng.

Các bộ phận chính cấu thành thiết bị bao gồm:

• Thân adaptor (Body): Khối kim loại hình trụ, thường làm từ gang dẻo (ductile iron fitting) hoặc thép, chịu trách nhiệm bao bọc đầu ống và tạo khung chịu lực chính.

• Mặt bích tiêu chuẩn (Flange): Được đúc liền với thân, gia công lỗ bu lông theo các tiêu chuẩn quốc tế (như EN1092 flange, JIS, ANSI) để ghép nối với thiết bị.

• Gioăng cao su (Gasket): Vòng đệm làm kín hình côn, thường là EPDM gasket (cho nước sạch) hoặc NBR (cho dầu/hóa chất).

• Vòng giữ (Gland / Follower Ring): Vành kim loại dùng để ép gioăng cao su chặt vào khe hở giữa thân ống và thân adaptor.

• Bu lông và đai ốc (Bolts & Nuts): Hệ thống tạo lực siết cơ học ép vòng giữ xuống.

Nguyên lý làm kín ưu việt:

1. Người thợ đưa phần đầu ống trơn vào bên trong lòng của thân adaptor.

2. Sau khi căn chỉnh đồng tâm, các bu lông liên kết vòng giữ và mặt bích sẽ được siết đồng đều.

3. Lực siết này đẩy vòng giữ (Gland) nén chặt lên gioăng cao su (Gasket).

4. Do thiết kế hình nón, gioăng bị biến dạng và điền đầy hoàn toàn khoảng trống giữa đường kính ngoài của ống và mặt trong của thân adaptor, tạo ra áp lực làm kín tuyệt đối chặn mọi rò rỉ.

5. Đồng thời, đối với các loại có cơ chế ngàm, vòng giữ sẽ bám chặt vào thân ống, ngăn chặn hiện tượng tuột ống khi áp lực nước tăng cao.

Tại sao phương pháp này lại vượt trội hơn hàn?

Khác với mặt bích hàn, khớp nối cơ khí này sinh ra lực làm kín hoàn toàn thông qua sự nén ép của vật liệu đàn hồi. Việc không sử dụng nhiệt giúp giữ nguyên cấu trúc luyện kim của ống, không phá hủy lớp sơn phủ chống ăn mòn bên trong. Hơn nữa, khi cần thay thế một cụm van, bảo trì viên chỉ cần nới lỏng bu lông là có thể rút thiết bị ra một cách nhẹ nhàng.

Các loại flanged adaptor phổ biến hiện nay

Tùy thuộc vào đặc điểm kỹ thuật của từng dự án pipeline, các nhà sản xuất đã phát triển nhiều biến thể flanged adaptor khác nhau nhằm tối ưu hóa hiệu năng làm việc.

• Universal Flanged Adaptor (Khớp nối mặt bích đa năng): Đây là dòng sản phẩm linh hoạt nhất. Với thiết kế gioăng và vòng giữ khoảng dung sai lớn, một chiếc universal flange adaptor có thể ôm khít nhiều loại ống có đường kính ngoài (OD) chênh lệch nhau vài chục milimet. Rất phổ biến trong các mạng lưới cấp thoát nước nơi tồn tại nhiều loại vật liệu ống cũ mới đan xen.

• Dedicated Flanged Adaptor (Khớp nối chuyên dụng): Khác với dòng đa năng, loại này được tiện CNC chính xác theo kích thước đường kính của một loại ống duy nhất (ví dụ ống thép chuẩn DN150). Nhờ sự vừa vặn hoàn hảo, chúng cung cấp độ ổn định áp suất và khả năng chống rò rỉ cực kỳ cao trong các trạm bơm công suất lớn.

• Restrained Flanged Adaptor (Khớp nối chống tuột): Khi vận hành hệ thống áp lực cao, lực đẩy theo trục (thrust force) có xu hướng tống đầu ống ra khỏi khớp nối. Dòng restrained flange adaptor được trang bị thêm các ngàm răng cưa bằng đồng hoặc thép cứng (grip teeth). Khi siết bu lông, ngàm này sẽ cắn sâu vào thành ống, tạo cơ chế khóa chết vô cùng an toàn.

• Dismantling Joint kết hợp Flange Adaptor: Trong những hệ thống chật hẹp, việc tháo một chiếc van khổng lồ là rất vất vả. Hệ thống kết hợp này không chỉ chuyển đổi kết nối mà còn cho phép co giãn chiều dài linh hoạt (thường từ 25-50mm), tạo không gian thao tác nhàn hạ cho thợ bảo trì. Mời bạn tham khảo thêm chi tiết tại



Thông số kỹ thuật cần quan tâm khi lựa chọn

Việc lựa chọn sai thông số không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ nổ vỡ đường ống. Dưới đây là các chỉ số sinh tử bạn phải nắm rõ:

Kích thước danh nghĩa (Nominal Diameter - DN):

Khớp nối được sản xuất trải dài từ các size nhỏ DN50, DN80, DN100 dùng cho mạng lưới phân phối thứ cấp, đến các size trung bình DN150, DN200, DN300 cho các trạm cấp nước đô thị. Đối với các đường ống truyền tải chính, có sẵn các dòng kích thước lớn từ DN600 trở lên.

Áp suất làm việc (Pressure Rating - PN):

Là thông số thể hiện sức chịu đựng tối đa của khớp nối. Phổ biến nhất là hệ tiêu chuẩn Châu Âu: PN10 (10 bar), PN16 (16 bar). Với các hệ thống PCCC hoặc trạm bơm cao áp, bạn phải sử dụng dòng PN25 hoặc PN40.

Tiêu chuẩn mặt bích ghép nối:

Không phải mặt bích nào cũng lắp vừa nhau. Bạn phải đối chiếu xem thiết bị van của bạn đang dùng bích chuẩn gì: EN 1092-2 (Phổ biến tại VN/Châu Âu), BS 4504 (Anh), DIN (Đức), hay ISO, AWWA (Mỹ). Khoảng cách tâm lỗ bu lông phải khớp 100%.

Vật liệu chế tạo thân:

• Gang dẻo GGG40 / GGG50 (Ductile Iron Flanged Adaptor): Khả năng chống sốc và chịu kéo tuyệt vời, được sơn phủ Epoxy chống ăn mòn tĩnh điện, là lựa chọn số 1 cho hệ thống nước ngầm.

• Thép carbon / Inox: Dành riêng cho hệ thống đường ống công nghiệp (industrial piping system) hóa chất hoặc thực phẩm.

Vật liệu gioăng làm kín:

Đây là trái tim của phụ kiện. EPDM gasket là tiêu chuẩn vàng cho nước sạch và nước thải (chịu nhiệt độ tới 90°C). Nếu môi chất là dầu mỏ, khí đốt, bạn bắt buộc phải chọn NBR hoặc Viton để tránh gioăng bị phân hủy.

Flanged adaptor khác gì coupling và flange thông thường?

Nhiều người thường nhầm lẫn giữa pipe flange adaptor, pipe coupling và mặt bích hàn thông thường. Việc phân biệt rõ chức năng của chúng giúp bạn đưa ra phương án thiết kế tối ưu nhất.

So sánh với Khớp nối thẳng (Pipe Coupling)

Coupling chủ yếu dùng để nối thẳng hai đoạn ống trơn lại với nhau, trong khi adaptor có nhiệm vụ chuyển đổi từ ống trơn sang bích để gắn thiết bị.

So sánh với Mặt bích hàn (Weld Flange)

Mặt bích hàn yêu cầu kỹ thuật gia công cao và máy móc chuyên dụng, trong khi mechanical pipe connector như adaptor lại giải quyết bài toán bằng thao tác vặn ốc.

Tại sao flanged adaptor được ưa chuộng trong ngành nước?

Trong các lĩnh vực thi công hạ tầng, đặc biệt là hệ thống cấp thoát nước (water distribution system), phụ kiện gang cầu (ductile iron fitting) này gần như là tiêu chuẩn bắt buộc nhờ 5 lợi ích kinh tế - kỹ thuật to lớn:

• Lý do 1: Rút ngắn thời gian thi công. Chôn lấp ống nước thường diễn ra dưới hào mương ngập nước và chật hẹp. Việc vặn siết bu lông adaptor có thể diễn ra ngay cả trong điều kiện thời tiết xấu, giúp đẩy nhanh tiến độ dự án.

• Lý do 2: Không cần thiết bị hàn chuyên dụng. Khắc phục hoàn toàn sự bất tiện của việc phải kéo máy phát điện và thiết bị hàn cồng kềnh ra giữa công trường ngoài trời.

• Lý do 3: Dễ thay thế van và thiết bị. Các cụm van cổng, van bướm trên tuyến ống thường xuyên phải bảo dưỡng. Sử dụng adaptor tạo ra độ rơ (khoảng hở) lý tưởng giúp rút cụm van ra mà không phải đào xới một đoạn ống dài.

• Lý do 4: Giảm chi phí bảo trì dài hạn. Nhờ được phủ sơn Epoxy dày và không bị phá hủy lớp mạ kẽm (như khi hàn), tuổi thọ của khớp nối rất cao, hạn chế rò rỉ ngầm.

• Lý do 5: Phù hợp với nhiều vật liệu ống. Một chiếc HDPE flange adaptor hay universal flange adaptor có thể giải quyết bài toán kết nối ống HDPE mới vào mạng lưới ống gang cũ hàng chục năm tuổi mà không cần các phụ kiện chuyển đổi rườm rà.

Flanged adaptor được sử dụng trong những hệ thống nào?

Sự đa dụng biến dòng phụ kiện này trở thành thành phần không thể thiếu trong nhiều cụm công trình trọng điểm.

Hệ thống cấp nước sạch (Water distribution system):

Từ mạng lưới đường ống truyền tải đô thị khổng lồ cho đến các cụm thiết bị bên trong nhà máy xử lý nước. Chúng kết nối các van điều khiển, đồng hồ đo lưu lượng điện từ với đường ống gang hoặc HDPE một cách an toàn nhất.

Hệ thống xử lý nước thải:

Môi trường nước thải chứa nhiều tạp chất ăn mòn. Các dòng PN16 flanged adaptor với gioăng EPDM chịu hóa chất nhẹ được lắp đặt phổ biến tại các hố bơm thu gom, trạm xử lý nước thải khu công nghiệp, đảm bảo độ kín tuyệt đối không gây ô nhiễm thứ cấp.

Hệ thống PCCC (Phòng cháy chữa cháy):

Trong các trạm bơm chữa cháy và mạng lưới đường ống vách tường, áp lực nước có thể thay đổi đột ngột. Sự chắc chắn của khớp nối mặt bích, đặc biệt là dòng có ngàm chống tuột, giúp hệ thống chịu được búa nước, sẵn sàng kích hoạt mọi lúc.

Hệ thống công nghiệp và HVAC:

Tại các nhà máy sản xuất thực phẩm, hóa chất, hoặc nhà máy điện năng, flange fitting được dùng để đấu nối hệ thống ống thép, inox vào bồn chứa. Trong hệ thống điều hòa trung tâm (HVAC), chúng là đầu mối kết nối các cụm máy làm lạnh (Chiller) và tháp giải nhiệt (Cooling tower) nhằm giảm thiểu lan truyền rung động.

Những sai lầm phổ biến khi lựa chọn flanged adaptor

Mua nhầm thiết bị không chỉ làm đình trệ thi công mà còn để lại hậu quả khôn lường. Hãy cẩn trọng với 5 sai lầm tai hại sau:

• Sai lầm 1: Chọn sai dải đường kính ngoài (OD) của ống. Nhiều kỹ sư chỉ gọi tên ống (ví dụ DN150) mà không đo đường kính ngoài thực tế. Ống gang DN150 có OD là 170mm, nhưng ống HDPE DN150 lại có OD là 160mm. Việc áp nhầm thông số sẽ khiến adaptor không thể làm kín.

• Sai lầm 2: Không kiểm tra tiêu chuẩn mặt bích. Ghép một chiếc EN1092 flange PN16 vào một chiếc van tiêu chuẩn ANSI Class 150 sẽ khiến lỗ bu lông bị lệch hoàn toàn, không thể xỏ ốc qua được.

• Sai lầm 3: Chọn sai vật liệu gioăng. Sử dụng gioăng EPDM (chỉ dùng cho nước) trong môi trường dẫn dầu máy hoặc xăng. Hóa chất sẽ làm gioăng nở rộp, mủn nát và gây rò rỉ hàng loạt chỉ sau vài tháng.

• Sai lầm 4: Không tính đến áp suất vận hành tối đa. Lắp đặt khớp nối PN10 cho hệ thống bơm đẩy cao có áp lực vận hành lên tới 12 bar sẽ dễ dẫn đến hiện tượng bục gioăng, xé rách vòng đệm.

• Sai lầm 5: Thợ thi công siết bu lông không đồng đều. Nếu siết chặt một bên trước rồi mới siết bên kia, vòng giữ sẽ bị vênh, gioăng cao su bị chèn ép lệch gây ra rò rỉ nước tại vị trí nén yếu nhất.

Checklist lựa chọn flanged adaptor phù hợp

Để mua đúng chuẩn kỹ thuật ngay từ lần đầu tiên, hãy áp dụng sát sao quy trình 6 bước sau đây:

• Bước 1: Xác định loại đường ống đang sử dụng. Bạn đang đấu nối trên ống Gang cầu, Nhựa HDPE, uPVC hay Thép mạ kẽm? Mỗi loại ống có độ cứng bề mặt khác nhau ảnh hưởng tới loại ngàm giữ.

• Bước 2: Đo đường kính ngoài (OD) thực tế. Sử dụng thước kẹp hoặc thước dây đo chu vi để lấy số đo OD chính xác nhất bằng milimet (mm). Chọn universal adaptor có dải dung sai bao trùm con số này.

• Bước 3: Kiểm tra tiêu chuẩn mặt bích của thiết bị chờ. Mở bản vẽ hoặc xem trực tiếp trên thân van (valve connection) để chốt chính xác tiêu chuẩn ghép nối (BS, DIN, ANSI hay JIS).

• Bước 4: Xác định áp suất làm việc của hệ thống. Xác minh áp suất danh định (PN10, PN16, PN25...) dựa trên thiết kế bơm và rủi ro tăng áp đột ngột.

• Bước 5: Lựa chọn vật liệu thân và gioăng. Môi chất là nước sinh hoạt chọn thân Gang phủ Epoxy + EPDM gasket. Môi chất là dầu, khí thì chọn NBR gasket.

• Bước 6: Kiểm tra khả năng tương thích chống tuột. Nếu đoạn ống không có điểm neo giữ cố định bê tông ở cuối tuyến, bắt buộc phải chọn dòng Restrained Flange Adaptor để ngàm chống tuột hoạt động. Bạn có thể xem thêm hướng dẫn tại [chèn link: cách chọn phụ kiện gang cầu chuẩn].

Lưu ý khi lắp đặt flanged adaptor

Sản phẩm tốt đến đâu cũng sẽ thất bại nếu thi công sai kỹ thuật. Hãy tuân thủ nghiêm ngặt quy trình sau:

Trước khi lắp đặt:

• Kiểm tra tình trạng vật lý của gioăng cao su, đảm bảo không bị nứt vỡ hay dính dị vật.

• Dùng giấy nhám hoặc máy mài cước làm sạch hoàn toàn rỉ sét, bùn đất, bavia tại phần đầu ống trơn (tối thiểu một đoạn bằng chiều dài adaptor). Bề mặt càng nhẵn, khả năng làm kín càng tốt.

Trong quá trình lắp:

• Luôn căn chỉnh cho đường ống và thiết bị đồng tâm tuyệt đối. Việc ép ống cong vẹo vào khớp nối sẽ gây ứng suất uốn, làm hở gioăng.

• Nguyên tắc vàng: Siết bu lông luân phiên theo hình sao (star-pattern) hoặc siết chéo đối xứng. Dùng cờ lê lực siết từ từ từng vòng một cho đến khi đạt đủ lực xoắn (Torque) do nhà sản xuất quy định.

Sau khi hoàn thiện lắp đặt:

• Tiến hành bơm nước điền đầy và xả hết khí trong đường ống.

• Thử áp lực hệ thống (Hydrostatic test) với mức áp thường bằng 1.5 lần áp suất làm việc thực tế. Theo dõi các điểm nối mặt bích trong 2-4 tiếng, nếu không có hiện tượng rịn nước rò rỉ là đạt chuẩn.

Câu hỏi thường gặp về flanged adaptor

Flanged adaptor dùng để làm gì?

Thiết bị này được sử dụng chủ yếu để kết nối một đầu ống trơn vô định hình với các thiết bị van, máy bơm hoặc đường ống có sẵn mặt bích mà không cần dùng đến phương pháp hàn, cắt ren.

Flanged adaptor có dùng cho ống HDPE được không?

Hoàn toàn có thể. Trên thị trường có rất nhiều mẫu HDPE flange adaptor được thiết kế riêng với hệ thống ngàm giữ bằng đồng thau chuyên biệt, cắn chặt vào vật liệu PE100 để chống tuột hiệu quả.

Flanged adaptor chịu được áp suất bao nhiêu?

Tùy thuộc vào thiết kế vật liệu và độ dày thân, thiết bị thông thường chịu được dải áp suất từ PN10 (10 bar) đến PN40 (40 bar).

Có thể tái sử dụng flanged adaptor không?

Có thể. Nếu khi tháo dỡ, phần thân gang không bị nứt vỡ, lớp sơn Epoxy còn nguyên và gioăng cao su vẫn giữ được độ đàn hồi (không bị lưu hóa cứng) thì hoàn toàn đạt yêu cầu kỹ thuật để lắp đặt cho vị trí mới.

Flanged adaptor khác dismantling joint như thế nào?

Trong khi flanged adaptor tập trung vào chức năng chuyển đổi kết nối từ ống trơn sang bích, thì dismantling joint (mối nối tháo lắp) là một cụm thiết bị gồm hai mặt bích có thể kéo giãn và thu ngắn theo trục, hỗ trợ việc tạo khoảng trống để tháo lắp van thiết bị khổng lồ.

Kết luận

Nhìn lại toàn diện, flanged adaptor chính là một kiệt tác cơ khí đơn giản nhưng mang lại hiệu năng to lớn, cung cấp giải pháp kết nối cực kỳ linh hoạt và bền bỉ giữa hệ thống đường ống và các thiết bị mặt bích.

Nhờ thiết kế làm kín thông minh bằng gioăng cao su nén, thiết bị này giúp các nhà thầu thi công nhanh chóng, giảm thiểu tối đa sự phụ thuộc vào máy móc hàn cắt nguy hiểm, đồng thời đơn giản hóa công tác bảo trì, thay thế van cho đơn vị vận hành về sau. Không có gì khó hiểu khi dòng phụ kiện này đã và đang là lựa chọn ưu tiên hàng đầu, xuất hiện dày đặc trong ngành cấp thoát nước, xử lý nước thải, mạng lưới PCCC và các nhà máy công nghiệp hạng nặng.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flanged Adaptor
