Flanged Plate là gì? Giải pháp kết nối tối ưu cho hệ thống công nghiệp hiện đại

Mở bài: Tầm quan trọng của kết nối trong hạ tầng kỹ thuật

Trong các hệ thống đường ống phức tạp và kết cấu máy móc hiện nay, sự ổn định của toàn bộ dây chuyền phụ thuộc rất lớn vào các điểm kết nối. Một hệ thống vận hành trơn tru đòi hỏi các mối nối phải đảm bảo được ba yếu tố then chốt: độ kín tuyệt đối, khả năng chịu áp lực cực cao và sự linh hoạt trong tháo lắp bảo trì.

Thực tế cho thấy, nếu kỹ sư lựa chọn sai loại mặt bích hoặc tấm đệm kết nối (plate), hệ thống sẽ đối mặt với những rủi ro nghiêm trọng như rò rỉ lưu chất gây thất thoát tài nguyên, giảm độ bền cơ học tại các điểm xung yếu, và đặc biệt là làm tăng vọt chi phí vận hành do phải dừng máy sửa chữa liên tục. Chính vì lý do đó, flanged plate (tấm mặt bích) đã trở thành một thành phần không thể thiếu, đóng vai trò là "mắt xích" chiến lược trong nhiều ngành công nghiệp.

Người dùng khi tiếp cận sản phẩm này thường đặt ra những câu hỏi trọng tâm: Flanged plate thực chất là gì? Liệu nó có ưu điểm gì vượt trội so với flange (mặt bích) thông thường? Nó có đủ an toàn cho các hệ thống áp lực cao không và nên chọn vật liệu nào để tối ưu hóa chi phí? Bài viết này sẽ phân tích chuyên sâu dưới góc nhìn kỹ thuật để giúp bạn có cái nhìn toàn diện nhất.

Kiến thức nền tảng về Flanged Plate

1. Flanged plate là gì?

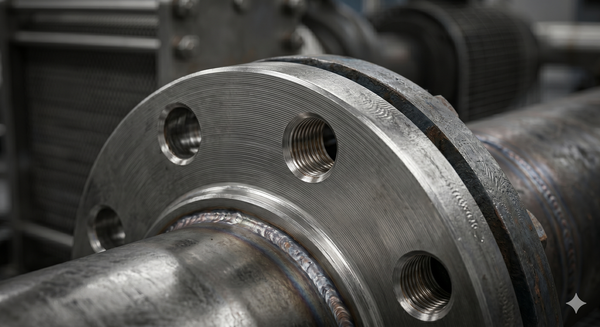

Về mặt định nghĩa, flanged plate là một tấm kim loại (thường là thép carbon hoặc inox) được gia công theo hình dạng đặc thù của mặt bích. Thay vì là một khối đúc sẵn có cổ dài như các loại mặt bích tiêu chuẩn khác, flanged plate tập trung vào thiết kế dạng phẳng hoặc có gờ nhẹ nhằm mục đích chính là kết nối các đoạn đường ống, bịt đầu các thiết bị bồn chứa hoặc liên kết các thành phần trong kết cấu cơ khí.

Điểm đặc trưng của loại plate này là các lỗ bulong được khoan với độ chính xác cực cao theo các tiêu chuẩn kỹ thuật quốc tế. Điều này cho phép chúng dễ dàng tương thích và kết nối đồng bộ với hệ thống van, máy bơm và các thiết bị công nghiệp hiện có trên thị trường.

2. Nguyên lý hoạt động và Ưu điểm

Flanged plate hoạt động dựa trên nguyên lý ép phẳng. Khi được lắp đặt, tấm plate sẽ được đặt đối diện với một mặt bích tương ứng. Một lớp gioăng (gasket) sẽ được chèn vào giữa hai bề mặt, sau đó hệ thống bulong xung quanh sẽ được siết chặt để tạo ra lực ép đồng nhất, hình thành một mối nối kín khít ngăn chặn mọi sự rò rỉ của lưu chất bên trong.

Những ưu điểm vượt trội bao gồm:

• Tính linh động cao: Dễ dàng tháo rời để vệ sinh đường ống hoặc kiểm tra thiết bị định kỳ.

• Khả năng chịu tải trọng: Thiết kế dạng tấm phẳng giúp phân bổ lực siết bulong đều khắp bề mặt, chịu được rung động và áp suất vận hành lớn.

• Tiết kiệm không gian: Phù hợp cho những vị trí lắp đặt hẹp mà các loại mặt bích có cổ (Weld Neck) khó tiếp cận.

3. Cấu tạo cơ bản của Flanged Plate

Một flanged plate tiêu chuẩn bao gồm ba phần chính:

• Thân plate: Đây là phần chịu lực chính, thường được gia công từ các loại phôi thép carbon bền bỉ, thép không gỉ (Inox 304, 316) chống ăn mòn hoặc thép mạ kẽm nhằm tăng tuổi thọ trong môi trường ngoài trời.

• Lỗ bulong: Số lượng và kích thước lỗ được tính toán nghiêm ngặt theo các hệ tiêu chuẩn phổ biến như ANSI (Mỹ), JIS (Nhật Bản) hoặc DIN (Đức) để đảm bảo tính lắp lẫn.

• Bề mặt làm kín: Tùy theo yêu cầu kỹ thuật, bề mặt có thể được gia công dạng phẳng hoàn toàn (Flat Face - FF) hoặc có một phần gờ lên (Raised Face - RF) để tập trung lực ép lên gioăng, tăng hiệu quả làm kín.



Phân tích chuyên sâu: Phân loại và Thông số kỹ thuật

1. Phân loại flanged plate theo các tiêu chí kỹ thuật

Để lựa chọn đúng loại flanged plate, kỹ sư cần hiểu rõ sự khác biệt giữa các biến thể dựa trên vật liệu, chức năng và tiêu chuẩn sản xuất.

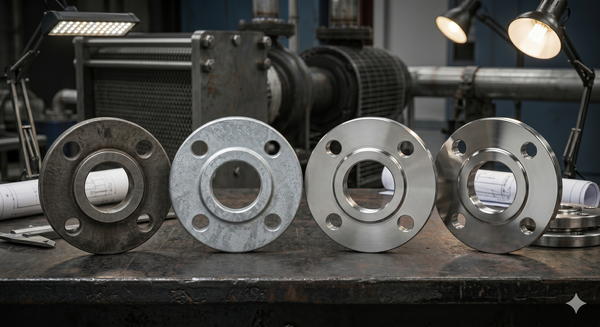

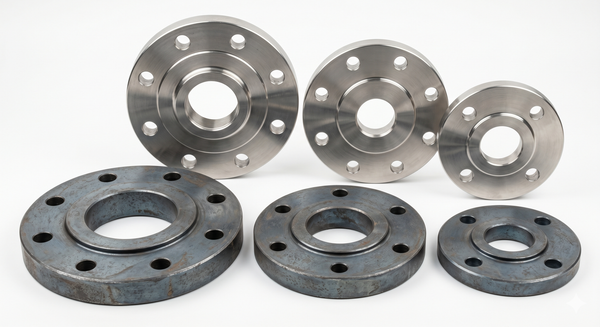

Phân loại theo vật liệu

• Carbon Steel Flanged Plate (Thép carbon): Đây là loại phổ biến nhất nhờ giá thành hợp lý và khả năng chịu lực cơ học tốt. Thường được sử dụng trong các hệ thống dẫn nước, hơi nóng hoặc khí nén không có tính ăn mòn cao.

• Stainless Steel Flanged Plate (Inox): Sử dụng các mác thép như SUS304 hoặc SUS316L. Loại này có khả năng chống oxy hóa và ăn mòn hóa học tuyệt vời, là lựa chọn số một cho ngành thực phẩm, dược phẩm và xử lý hóa chất.

• Galvanized Flanged Plate (Mạ kẽm): Lớp mạ kẽm bảo vệ lõi thép bên trong khỏi tác động của độ ẩm và môi trường khắc nghiệt, rất phù hợp cho các công trình PCCC hoặc hệ thống đường ống ngoài trời.

Phân loại theo chức năng

• Blind Flanged Plate (Mặt bích đặc/mù): Không có lỗ rỗng ở giữa, dùng để b bịt kín các đầu đường ống chờ hoặc các cửa kiểm tra trên bồn chứa.

• Connection Flanged Plate: Có lỗ thông ở tâm để kết nối trực tiếp với đường ống bằng phương pháp hàn hoặc ren, giúp lưu chất đi qua dễ dàng.

• Custom Flanged Plate: Được gia công riêng theo bản vẽ kỹ thuật đặc thù, cho phép thay đổi độ dày, số lỗ bulong hoặc kích thước mặt ngoài để khớp với các máy móc chuyên dụng.

2. Thông số kỹ thuật quan trọng cần lưu ý

Việc sai lệch chỉ một vài milimet trong thông số kỹ thuật có thể dẫn đến việc phá hủy toàn bộ kết nối khi vận hành.

• Đường kính danh nghĩa (DN): Là thông số cơ bản để xác định kích thước đường ống. Ví dụ, DN50 tương đương với ống có đường kính xấp xỉ 2 inch. Các dải kích thước thường dao động từ DN15 (nhỏ) đến DN300 hoặc thậm chí là hàng nghìn theo đơn đặt hàng đặc biệt.

• Áp suất làm việc (Pressure Rating): Các ký hiệu như PN10, PN16 (theo tiêu chuẩn DIN) hoặc Class 150, Class 300 (theo tiêu chuẩn ANSI) cho biết mức áp suất tối đa mà plate có thể chịu đựng ở điều kiện nhiệt độ tiêu chuẩn.

• Độ dày Plate: Đây là yếu tố quyết định độ bền cơ học. Độ dày được tính toán dựa trên sự kết hợp giữa áp lực lưu chất, nhiệt độ làm việc và mức độ rung lắc của hệ thống.



3. So sánh Flanged Plate và Flange tiêu chuẩn

Dưới đây là bảng so sánh giúp bạn nhận diện sự khác biệt cốt lõi:

4. Tại sao Flanged Plate ngày càng được ưu chuộng?

Sự chuyển dịch từ việc dùng mặt bích đúc sẵn sang flanged plate gia công có nguyên nhân từ tính kinh tế và kỹ thuật. Thứ nhất, khả năng gia công theo yêu cầu giúp giải quyết các bài toán khó khi nâng cấp hệ thống cũ có tiêu chuẩn không đồng nhất. Thứ hai, chi phí linh hoạt cho phép nhà thầu tối ưu hóa vật liệu, chỉ sử dụng độ dày vừa đủ theo yêu cầu thực tế của công trình mà không bị lãng phí. Cuối cùng, sự tiện lợi trong tháo lắp giúp giảm thiểu thời gian "dừng máy" (downtime), nâng cao hiệu suất kinh tế cho doanh nghiệp.

Ứng dụng thực tế: Từ công nghiệp nặng đến dân dụng

1. Flanged plate dùng ở đâu?

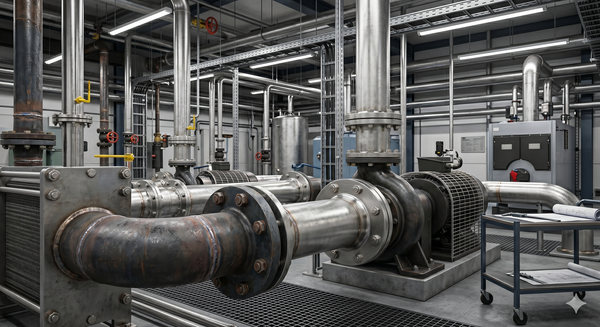

Khả năng thích ứng cao giúp flanged plate xuất hiện trong hầu hết các lĩnh vực kỹ thuật:

• Hệ thống đường ống công nghiệp: Truyền dẫn nước thải, hơi bão hòa, khí gas và dầu khí.

• Nhà máy hóa chất: Lắp đặt trên các bồn chứa áp lực, hệ thống tháp chưng cất và đường ống dẫn dung môi có tính thực bào cao.

• HVAC và PCCC: Kết nối các cụm máy bơm chữa cháy, hệ thống chiller làm mát tòa nhà và tháp giải nhiệt (cooling tower).

• Gia công cơ khí: Làm chân đế máy, các khớp nối trong kết cấu thép nhà xưởng hoặc các chi tiết máy công nghiệp nặng.

2. Khi nào bạn nên ưu tiên sử dụng Flanged Plate?

Bạn nên cân nhắc chọn lựa flanged plate thay vì mặt bích đúc trong các trường hợp:

1. Khi hệ thống của bạn yêu cầu một kích thước phi tiêu chuẩn mà thị trường hàng sẵn không đáp ứng được.

2. Khi bạn cần một giải pháp kết nối có độ dày đặc biệt để gia tăng hệ số an toàn cho các thiết bị bồn áp lực.

3. Khi bạn muốn tiết kiệm chi phí cho những dự án có khối lượng kết nối lớn nhưng áp lực vận hành ở mức trung bình.

3. Những sai lầm "đắt giá" thường gặp

Trong quá trình tư vấn và lắp đặt, các chuyên gia thường lưu ý 3 lỗi phổ biến:

• Chọn sai tiêu chuẩn lỗ bulong: Phổ biến nhất là nhầm lẫn giữa hệ JIS (mm) và hệ ANSI (inch), dẫn đến việc không thể xỏ bulong qua lỗ hoặc gây lệch tâm kết nối.

• Dùng sai vật liệu: Sử dụng thép carbon cho môi trường axit hoặc nước biển sẽ khiến plate bị ăn mòn chỉ sau vài tháng, gây nguy cơ cháy nổ hoặc rò rỉ hóa chất độc hại.

• Chọn plate quá mỏng: Để tiết kiệm chi phí, một số đơn vị chọn plate không đủ độ dày. Dưới áp lực lớn, plate sẽ bị vênh (biến dạng), làm mất độ phẳng bề mặt và gây rò rỉ dù đã siết chặt bulong.



Hướng dẫn & Checklist lựa chọn chuyên nghiệp

Để đảm bảo hệ thống vận hành an toàn, hãy tuân thủ quy trình 4 bước sau:

Bước 1: Xác định môi trường sử dụng

Lưu chất bên trong là gì? Nếu là nước sạch có thể dùng thép mạ kẽm; nếu là hơi nóng cần thép carbon chịu nhiệt; nếu là thực phẩm hoặc hóa chất bắt buộc phải dùng Inox 316L.

Bước 2: Chọn tiêu chuẩn kỹ thuật

Kiểm tra các thiết bị hiện có (van, bơm) đang dùng tiêu chuẩn gì (ANSI, DIN, hay JIS) để đảm bảo flanged plate mới lắp vào hoàn toàn khớp nối.

Bước 3: Xác định áp lực và nhiệt độ

Dựa vào áp suất vận hành (ví dụ 10 bar hay 16 bar) để chọn PN tương ứng (PN10, PN16) và độ dày tấm plate phù hợp.

Bước 4: Kiểm tra bề mặt làm kín

Chọn mặt phẳng (FF) cho các hệ thống áp suất thấp, gioăng mềm; chọn mặt lồi (RF) cho các hệ thống áp suất cao, yêu cầu độ kín khít khắt khe.

Checklist trước khi lắp đặt:

• Kích thước đường kính trong và ngoài đã chính xác chưa?

• Lỗ bulong có bị bavia hoặc lệch tâm không?

• Bề mặt plate có đảm bảo độ phẳng và không bị trầy xước sâu?

• Đã chuẩn bị đúng loại gioăng (cao su, teflon hay chì) chưa?

• Đã có sơ đồ siết bulong đối xứng để đảm bảo lực ép đều chưa?

 FAQ - Giải đáp thắc mắc thường gặp

1. Flanged plate có thực sự chịu được áp lực cao như mặt bích đúc không?

Hoàn toàn có thể. Khả năng chịu áp lực phụ thuộc vào độ dày của tấm thép và cấp độ bền của bulong. Trong nhiều trường hợp, flanged plate gia công từ thép tấm đặc còn có độ đồng nhất vật liệu tốt hơn so với mặt bích đúc có thể chứa bọt khí bên trong.

2. Tôi có thể tự gia công flanged plate tại xưởng cơ khí không?

Có thể, nếu xưởng có máy cắt CNC (Plasma, Laser hoặc Oxy-Gas) và máy khoan cần chính xác. Tuy nhiên, để đảm bảo tiêu chuẩn an toàn công nghiệp, bạn nên đặt hàng tại các đơn vị chuyên nghiệp có quy trình kiểm định chất lượng rõ ràng.

3. Tại sao nên chọn Inox cho flanged plate trong hệ thống xử lý nước thải?

Nước thải chứa nhiều tạp chất và hóa chất ăn mòn. Sử dụng Inox (thép không gỉ) giúp ngăn ngừa tình trạng rỉ sét làm kẹt bulong, đảm bảo việc tháo lắp bảo trì sau nhiều năm vẫn dễ dàng và không gây ô nhiễm môi trường.

4. Flanged plate có thể tái sử dụng không?

Có, flanged plate có thể tái sử dụng nhiều lần nếu bề mặt làm kín không bị biến dạng hoặc ăn mòn. Tuy nhiên, mỗi lần tháo lắp, bạn bắt buộc phải thay gioăng mới để đảm bảo độ kín.

Hy vọng bài viết này đã cung cấp cho bạn những kiến thức chuyên sâu và thực tiễn về flanged plate. Việc lựa chọn đúng sản phẩm không chỉ giúp hệ thống vận hành an toàn mà còn là chìa khóa để tối ưu hóa chi phí đầu tư dài hạn cho doanh nghiệp.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flanged Plate
