Flanges DIN 2501: Cẩm Nang Kỹ Thuật Toàn Diện Về Tiêu Chuẩn Mặt Bích Đức

Trong các dự án lắp đặt hệ thống đường ống theo tiêu chuẩn Châu Âu, việc đối mặt với các quy chuẩn kỹ thuật khắt khe là điều tất yếu. Hãy tưởng tượng bạn đang quản lý một dự án lắp đặt hệ thống cấp nước công nghiệp quy mô lớn. Khi đặt hàng flanges DIN 2501, chỉ một nhầm lẫn nhỏ giữa hệ DIN (Đức) và ANSI (Mỹ), hoặc chọn sai định mức áp lực (PN rating), toàn bộ hệ thống sẽ không thể khớp nối.

Rủi ro này dẫn đến việc không thể lắp khớp các lỗ bu lông, gây lãng phí thời gian gia công lại và tăng chi phí dự phòng. Chỉ cần sai lệch tiêu chuẩn DIN 2501, toàn bộ tính tương thích của hệ thống sẽ bị phá vỡ, dẫn đến nguy cơ rò rỉ hoặc hỏng hóc thiết bị đầu cuối. Bài viết này sẽ cung cấp cái nhìn từ cơ bản đến chuyên sâu, giúp bạn nắm vững mọi khía cạnh của mặt bích tiêu chuẩn DIN để đưa ra quyết định mua hàng và lắp đặt chính xác nhất.

Flanges DIN 2501 là gì?

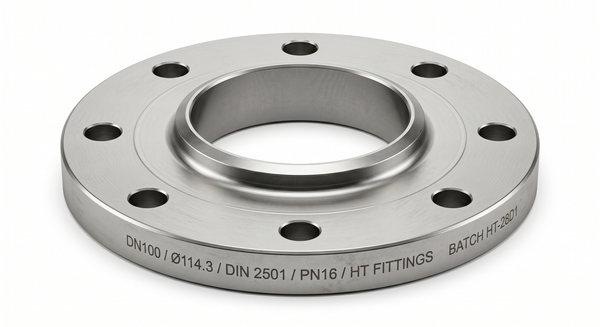

Flanges DIN 2501 là bộ tiêu chuẩn kỹ thuật quy định các thông số cho mặt bích thép hoặc mặt bích inox được ban hành bởi Viện Tiêu chuẩn Đức (Deutsches Institut für Normung). Đây là "ngôn ngữ chung" cho các hệ thống đường ống tại Đức và lan rộng ra khắp khu vực Châu Âu cũng như các nước sử dụng hệ mét trong nhiều thập kỷ qua.

Tiêu chuẩn này quy định cụ thể về:

• Kích thước hình học của mặt bích.

• Số lượng lỗ bu lông (Bolt holes).

• Đường kính vòng chia bu lông (PCD - Bolt circle diameter).

• Độ dày và các bề mặt tiếp xúc của mặt bích.

Bản chất và nguyên lý vận hành

Về bản chất, flange DIN 2501 đóng vai trò là chi tiết kết nối trung gian giữa các đoạn ống, van hoặc các thiết bị cơ khí khác như máy bơm, bồn chứa. Nguyên lý hoạt động dựa trên việc tạo ra một liên kết chặt chẽ thông qua việc siết các bu lông đồng bộ và chèn thêm một vòng đệm (gasket DIN flange) ở giữa. Lực siết này tạo ra một môi trường kín hoàn toàn, ngăn chặn sự thất thoát của lưu chất bên trong.

Lưu ý quan trọng: Hiện nay, tiêu chuẩn DIN 2501 đang dần được thay thế và đồng bộ hóa bởi tiêu chuẩn chung của Châu Âu là EN 1092-1. Tuy nhiên, trong các catalog kỹ thuật và các hệ thống cũ, cái tên DIN 2501 vẫn được sử dụng vô cùng phổ biến do thói quen kỹ thuật lâu đời.

Phân loại Flanges DIN 2501 chuyên sâu

Sự đa dạng của các loại mặt bích DIN giúp chúng tương thích với nhiều điều kiện làm việc khác nhau, từ dân dụng đến công nghiệp nặng.

Phân loại theo áp lực làm việc (PN Rating)

Chỉ số PN (Pressure Nominal) xác định áp suất vận hành tối đa ở nhiệt độ tiêu chuẩn (thường là 20°C):

• PN6: Dùng cho hệ thống áp lực thấp.

• PN10 & PN16: Hai mức phổ biến nhất, dùng cho cấp thoát nước và HVAC.

• PN25 & PN40: Dùng cho hệ thống hơi nóng, khí nén hoặc các quy trình công nghiệp áp suất cao.

Phân loại theo cấu tạo cơ khí

• Slip-on Flange (Mặt bích hàn trượt): Ống được đưa vào lỗ trong mặt bích và hàn ở cả hai mặt. Dễ lắp đặt và căn chỉnh.

• Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu áp cực tốt và chống rung động hiệu quả.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để chặn cuối đường ống hoặc các cửa chờ.

• Threaded Flange (Mặt bích ren): Kết nối bằng ren, phù hợp cho các khu vực không được phép dùng lửa hàn.

Phân loại theo vật liệu

• Thép carbon: Phổ biến, chi phí thấp, thường được sơn phủ hoặc mạ kẽm chống gỉ (steel flange DIN).

• Inox (304, 316): Khả năng chống ăn mòn tuyệt đối, dùng trong thực phẩm, dược phẩm và hóa chất (inox flange DIN).

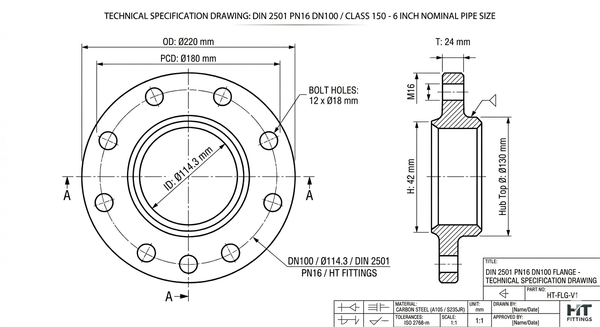

Thông số kỹ thuật quan trọng của mặt bích DIN

Việc đọc hiểu bảng kích thước flange DIN là kỹ năng sống còn của mọi kỹ sư. Các thông số cần đặc biệt lưu tâm bao gồm:

• DN (Đường kính danh nghĩa): Kích thước định danh của ống (ví dụ: DN100).

• OD (Đường kính ngoài): Kích thước tổng thể của mặt bích.

• PCD (Bolt Circle): Đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số quyết định việc bạn có xỏ được bu lông qua hai mặt bích hay không.

• Độ dày mặt bích (C): Quyết định độ bền cơ học và khả năng chịu áp.

Ví dụ thực tế: Một mặt bích DN100 PN16 DIN hoàn toàn không thể lắp khớp với DN100 ANSI 150. Mặc dù cùng kích thước danh nghĩa, nhưng PCD và số lỗ bu lông của hệ mét (DIN) và hệ inch (ANSI) hoàn toàn khác biệt.

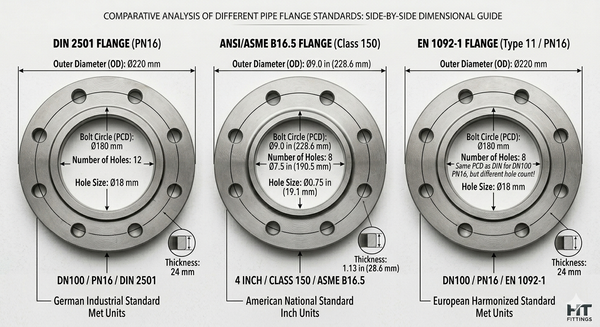

So sánh DIN 2501 vs EN 1092-1 vs ANSI

Để tránh sai sót, hãy nhìn vào bảng so sánh tổng quan dưới đây:

Tại sao DIN 2501 vẫn còn được tin dùng?

1. Tính kế thừa: Nhiều nhà máy và hệ thống đường ống xây dựng cách đây hàng chục năm vẫn đang vận hành với tiêu chuẩn này.

2. Tương thích thiết bị: Các dòng bơm, van cao cấp từ Châu Âu thường mặc định sản xuất theo mặt bích chuẩn DIN.

3. Thói quen kỹ thuật: Thuật ngữ DIN 2501 đã trở thành một "thương hiệu" đảm bảo cho chất lượng cơ khí Đức.

Ứng dụng thực tế và sai lầm thường gặp

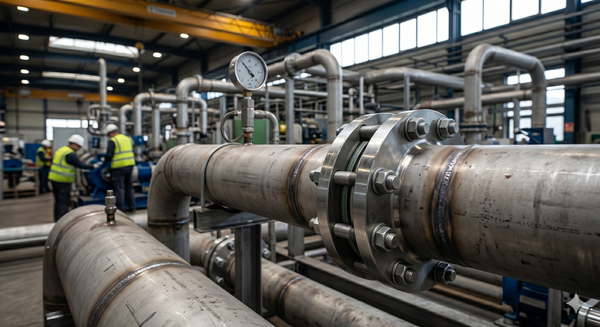

Flanges DIN 2501 hiện diện trong hầu hết các công trình có yếu tố kỹ thuật Châu Âu:

• Ngành nước: Trạm bơm, hệ thống xử lý nước thải.

• HVAC: Đường ống chiller, điều hòa trung tâm tòa nhà.

• Công nghiệp nặng: Nhà máy thép, hóa chất, dầu khí.

Những sai lầm "đắt giá" cần tránh

•  Nhầm DIN với ANSI: Đây là lỗi phổ biến nhất khiến mặt bích không thể khớp bu lông.

•  Không kiểm tra PN rating: Lắp mặt bích PN10 vào hệ thống PN16 sẽ gây biến dạng và nứt vỡ khi vận hành.

• Dùng sai gasket: Vòng đệm không đúng tiêu chuẩn DIN sẽ không bao phủ hết bề mặt làm kín, gây rò rỉ âm thầm.

•  Bỏ qua độ dày bu lông: Bu lông quá to hoặc quá nhỏ so với lỗ mặt bích sẽ làm giảm tính ổn định của mối nối.

Hậu quả của những sai lầm này thường là phải dừng hệ thống khẩn cấp, tốn kém chi phí thay thế và rủi ro mất an toàn lao động cực cao.

Checklist lựa chọn Flanges DIN 2501 chuẩn xác

Dành cho bộ phận thu mua và kỹ thuật, hãy luôn kiểm tra danh sách này trước khi ký đơn hàng:

•  Xác định DN: Đường kính ống của bạn là bao nhiêu (DN50, DN100...)?

•  Xác định PN: Áp suất làm việc của hệ thống là PN10, PN16 hay cao hơn?

• Chọn vật liệu: Môi trường có tính ăn mòn không? (Thép carbon hay Inox 316L).

•  Kiểm tra tiêu chuẩn: Xác nhận rõ với nhà cung cấp là DIN 2501 hay EN 1092-1.

• Yêu cầu CO/CQ: Đảm bảo mặt bích có nguồn gốc xuất xứ rõ ràng và đạt chuẩn chất lượng.

Cách chọn nhanh cho kỹ sư hiện trường

Dựa trực tiếp vào bản vẽ kỹ thuật (Piping ISO) hoặc catalog của thiết bị kết nối (bơm, van). Tuyệt đối không tự ý phối trộn (mix) giữa các mặt bích tiêu chuẩn DIN và ANSI trên cùng một mối nối để tránh rủi ro kỹ thuật.

FAQ - Những câu hỏi thường gặp

1. DIN 2501 có còn được sử dụng không? Có, mặc dù EN 1092-1 là tiêu chuẩn thay thế chính thức, nhưng DIN 2501 vẫn được sử dụng rộng rãi trong bảo trì hệ thống cũ và trong các catalog sản phẩm cơ khí.

2. PN10 và PN16 khác nhau như thế nào? Sự khác biệt nằm ở độ dày và khả năng chịu áp. Mặt bích PN16 chịu được áp lực cao hơn (16 bar) so với PN10 (10 bar). Ở một số kích thước DN nhỏ, PCD của PN10 và PN16 có thể giống nhau, nhưng khi DN lớn hơn, số lỗ bu lông sẽ khác biệt.

3. Tôi có thể thay thế mặt bích DIN bằng mặt bích ANSI không? Không nên. Do khác biệt về kích thước bu lông và hệ đơn vị (Met vs Inch), chúng sẽ không lắp khớp với nhau.

4. DN và PN nghĩa là gì? DN (Diameter Nominal) là đường kính danh nghĩa của ống. PN (Pressure Nominal) là định mức áp suất vận hành của phụ kiện.

5. Nên chọn inox hay thép carbon cho mặt bích DIN? Hãy chọn inox cho môi trường hóa chất, thực phẩm hoặc ngoài trời gần biển. Chọn thép carbon cho các hệ thống nước sạch, dầu khí thông thường để tiết kiệm ngân sách.

Kết luận: Sự Chính Xác Tạo Nên Sự An Toàn

Trong thế giới đường ống, flanges DIN 2501 là một mắt xích nhỏ nhưng đóng vai trò then chốt cho sự vận hành trơn tru của cả hệ thống. Việc hiểu đúng bản chất, thông số và tính tương thích của loại mặt bích này không chỉ giúp bạn tránh được những lỗi kỹ thuật sơ đẳng mà còn tiết kiệm đáng kể chi phí vận hành và bảo trì dài hạn.

Một kỹ sư giỏi không chỉ biết lắp đặt, mà còn phải biết chọn đúng phụ kiện ngay từ khâu chuẩn bị. Đừng để một chiếc mặt bích sai tiêu chuẩn làm đình trệ dự án của bạn.
