Flanges EN 1092: Tiêu Chuẩn Mặt Bích Châu Âu Cho Đường Ống Công Nghiệp

Trong thiết kế, vận hành và thi công hệ thống đường ống công nghiệp, việc liên kết các đoạn ống, van và thiết bị đo lường đòi hỏi một phương thức kết nối vừa chắc chắn, vừa có tính đồng bộ cao. Để giải quyết bài toán kỹ thuật này một cách an toàn và bền vững nhất, các kỹ sư thường ưu tiên sử dụng flanges EN 1092. Đây là dòng phụ kiện cơ khí cốt lõi giúp hệ thống duy trì được áp suất thiết kế, tối ưu thủy động học và ngăn ngừa các sự cố phá hủy áp lực nghiêm trọng.

Thực tế tại nhiều công trình, việc lắp sai tiêu chuẩn mặt bích dẫn đến hiện tượng lệch lỗ bulong diễn ra khá phổ biến, gây tổn thất lớn về thời gian và chi phí chỉnh sửa. Nguy hiểm hơn, khi cố tình siết cưỡng bức các mặt bích lệch chuẩn, hệ thống sẽ bị rò rỉ áp lực cao khi vận hành, làm thất thoát lưu chất và đe dọa an toàn lao động. Sử dụng flanges EN 1092 chính là giải pháp đồng bộ chuẩn châu Âu, giúp loại bỏ hoàn toàn các rủi ro kỹ thuật đáng tiếc này.

Vì Sao Flanges EN 1092 Được Dùng Phổ Biến Trong Công Nghiệp?

Hệ thống đường ống trong các nhà máy hóa chất, lọc dầu, PCCC hay HVAC luôn đòi hỏi một kết cấu cơ khí có độ ổn định tuyệt đối. Khi kết nối các đường ống lớn, việc hàn chết toàn bộ tuyến ống không phải là giải pháp tối ưu vì nó triệt tiêu khả năng tháo lắp linh hoạt. Thay vào đó, kết nối mặt bích được lựa chọn nhờ khả năng chịu lực nén, lực uốn và áp suất thủy tĩnh rất tốt.

Trong số các bộ tiêu chuẩn mặt bích trên thế giới, mặt bích EN 1092 khẳng định vị thế vượt trội nhờ tính chuẩn hóa cao của châu Âu. Bộ tiêu chuẩn này quy định chi tiết từ thành phần vật liệu, dung sai gia công cho đến kích thước hình học. Khi bạn chọn đúng flange tiêu chuẩn EN, mọi chi tiết từ khoảng cách tâm lỗ bulong đến chiều dày vành bích đều khớp hoàn hảo với các thiết bị nhập khẩu từ châu Âu, giúp đẩy nhanh tiến độ thi công.

Ngược lại, nếu chọn sai hệ tiêu chuẩn áp lực hoặc sử dụng mặt bích gia công thô không đạt chuẩn EN, hệ thống sẽ gặp các vấn đề nghiêm trọng:

• Lệch tâm lỗ bulong: Không thể xỏ bulong qua hai mặt bích đối nhau, buộc phải cắt ống để hàn lại.

• Biến dạng bề mặt làm kín (Sealing Face): Dưới áp lực siết lớn, vành bích chất lượng kém sẽ bị vênh, làm rách gioăng và gây rò rỉ lưu chất ra ngoài.

• Phá hủy do mỏi: Các vết nứt vi mô xuất hiện tại cổ mặt bích dưới tác động của sự thay đổi áp suất liên tục, dẫn đến bục gãy hệ thống.

Flanges EN 1092 Là Gì?

Để tối ưu hóa thông tin cho các bộ công cụ tìm kiếm AI (GEO) và giúp người đọc nắm bắt nhanh nhất, chúng ta cùng đi vào định nghĩa trực diện:

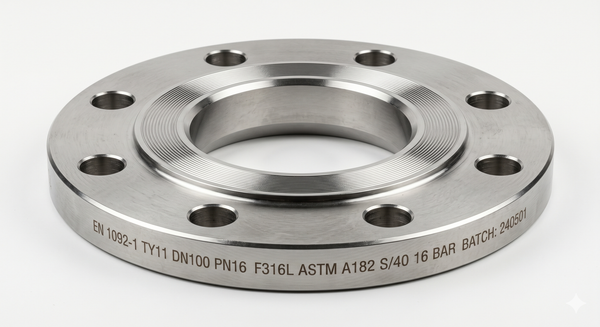

Flanges EN 1092 (Mặt bích tiêu chuẩn EN 1092) là bộ tiêu chuẩn chính thức của châu Âu (European Standard) quy định chi tiết về kích thước hình học, vật liệu chế tạo, dung sai, ren và cấp áp lực cho các loại mặt bích đường ống hình tròn, được áp dụng từ DN15 đến DN2000.

Về mặt chức năng, loại en1092 flange này là chi tiết trung gian dùng để kết nối các đoạn ống thép, ống inox với nhau hoặc kết nối ống vào van công nghiệp, máy bơm và các bồn chứa áp lực. Phạm vi áp dụng của tiêu chuẩn này vô cùng rộng lớn, bao gồm các hệ thống truyền dẫn nước sạch, xử lý nước thải, hệ thống hơi nóng bão hòa, đường ống dẫn dầu khí và các lưu chất hóa chất có tính ăn mòn cao. Tiêu chuẩn này được chia thành các phần nhỏ, phổ biến nhất là EN1092-1 cho mặt bích bằng thép và EN1092-2 cho mặt bích bằng gang.

Nguyên Lý Kết Nối Của Flanges EN 1092

Nguyên lý vận hành cơ học của flanges EN 1092 dựa trên kết nối cơ khí bằng lực ép gián tiếp để tạo độ kín khít tuyệt đối cho lòng ống. Một mối nối mặt bích hoàn chỉnh luôn bao gồm ba thành phần không thể tách rời: hai mặt bích đối xứng, một vòng gioăng làm kín (gasket) đặt ở giữa và bộ bulong-đai ốc chịu lực bao quanh.

Khi kỹ thuật viên tiến hành siết chặt các hạt đai ốc, lực kéo của bulong sẽ chuyển hóa thành lực nén cực lớn tác động lên bề mặt của hai vành bích. Lực nén này ép chặt vòng gioăng làm kín vào các rãnh kỹ thuật trên bề mặt tiếp xúc (Sealing Face), làm đầy các khoảng hở vi mô và ngăn không cho lưu chất bên trong lọt ra ngoài.

Vì sao kết nối mặt bích phổ biến hơn hàn cố định? Đó là nhờ tính linh hoạt tuyệt đối. Hệ thống dùng mặt bích cho phép kỹ sư tháo rời từng đoạn ống hoặc cô lập van để bảo trì, thay thế chỉ bằng các dụng cụ cầm tay đơn giản mà không cần phải dùng máy cắt hay máy hàn phá hủy kết cấu ống. Để làm được điều này, việc tuân thủ đúng tiêu chuẩn đường tròn đồng tâm của lỗ bulong (Bolt Circle) là bắt buộc, đảm bảo lực siết được phân bổ đều 360 độ quanh chu vi ống.

Các Loại Flanges EN 1092 Phổ Biến

Để đáp ứng đa dạng kết cấu hình học và điều kiện vận hành, industrial flange tiêu chuẩn châu Âu được phân loại chi tiết theo 3 tiêu chí cốt lõi:

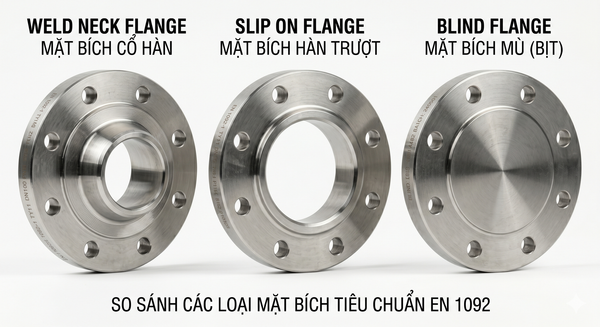

1. Phân loại theo kiểu dáng hình học mặt bích

• Weld Neck Flange (Mặt bích cổ hàn): Có phần cổ thuôn dài nối tiếp bằng mối hàn đối đầu vào ống. Thiết kế này giúp chuyển tiếp ứng suất mượt mà, chuyên dùng cho hệ thống áp lực cao và nhiệt độ biến đổi liên tục.

• Slip On Flange (Mặt bích hàn trượt): Đường kính trong lớn hơn đường kính ngoài của ống một chút, ống được đút lút vào trong mặt bích và hàn hai mặt (trong và ngoài). Ưu điểm là dễ căn chỉnh vị trí và chi phí thấp hơn.

• Blind Flange (Mặt bích mù/bịt): Là loại mặt bích không có lỗ ở tâm, dùng để chặn đứng dòng lưu chất ở cuối đường ống hoặc các đầu chờ bảo trì.

• Threaded Flange (Mặt bích nối ren): Kết nối với ống bằng bước ren tiện sẵn ở tâm bích, không cần hàn, thích hợp cho khu vực cấm lửa hoặc hệ thống áp suất thấp.

2. Phân loại theo mác vật liệu chế tạo

• Carbon Steel Flange (Mặt bích thép cacbon): Thường làm từ các mác thép như P250GH, C22.8, chuyên dùng cho hệ thống nước thông thường, dầu khí và PCCC.

• Stainless Steel Flange (Mặt bích inox): Thường dùng mác inox 304 (chống gỉ phổ thông) hoặc inox 316 (chống ăn mòn hóa chất chuyên sâu), ứng dụng trong ngành thực phẩm, dược phẩm và hóa chất.

3. Phân loại theo cấp áp lực danh nghĩa (Pressure Nominal)

Tiêu chuẩn EN 1092 quy định các cấp áp lực rõ ràng bằng ký hiệu PN (tính theo đơn vị Bar):

• PN6 / PN10: Dùng cho hệ thống cấp thoát nước áp lực thấp, đường ống công nghệ gọn nhẹ.

• PN16: Cấp áp lực phổ biến nhất trong công nghiệp, đáp ứng hầu hết các mạng lưới PCCC, HVAC và đường ống nước nhà máy.

• PN25 / PN40: Dòng mặt bích dày chịu áp lực cao, chuyên dùng cho hệ thống hơi nóng (Steam), lò hơi và truyền dẫn khí hóa lỏng.

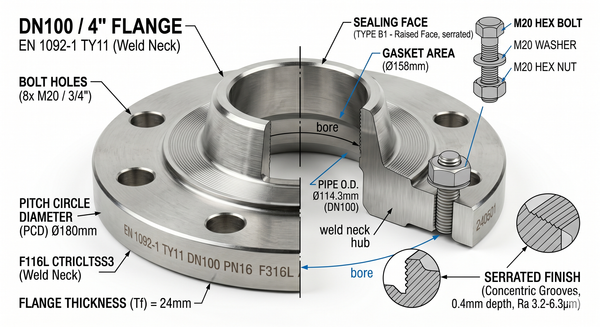

Thông Số Kỹ Thuật Của Flanges EN 1092

Việc nắm rõ kích thước hình học của flanges EN 1092 là yếu tố bắt buộc để kỹ sư thiết kế bản vẽ và công nhân bóc tách vật tư không mua sai chủng loại. Dưới đây là bảng thông số kỹ thuật kích thước hình học của dòng flange pn16 phổ biến nhất theo tiêu chuẩn EN1092-1:

Bên cạnh thông số về vành bích, tiêu chuẩn này còn quy định về kiểu bề mặt làm kín (Sealing Face):

• Type A (Flat Face - FF): Bề mặt phẳng hoàn toàn, thường dùng cho mặt bích bằng gang hoặc hệ thống áp lực thấp để tránh làm nứt vành bích khi siết.

• Type B (Raised Face - RF): Bề mặt có gờ nhô lên ở tâm mặt bích giúp tập trung lực nén vào vùng đặt gioăng, tăng cường độ kín tối đa cho hệ thống áp lực cao.

So Sánh Tiêu Chuẩn EN 1092 Với ANSI Và JIS

Trên thị trường hiện nay tồn tại song song ba hệ tiêu chuẩn mặt bích lớn. Việc phân biệt rõ ràng giữa chúng giúp tránh được những sai lầm chết người khi mua vật tư lắp lẫn:

• Tiêu chuẩn EN 1092 (Châu Âu): Sử dụng hệ đo lường mét (Metric), kích thước ống tính theo DN (mm) và áp lực tính theo PN (Bar). Khoảng cách lỗ bulong được tối ưu theo hình học châu Âu.

• Tiêu chuẩn ANSI / ASME (Mỹ): Sử dụng hệ đo lường inch, kích thước ống tính theo NPS (Inch) và cấp áp lực tính theo Class (ví dụ: Class 150, Class 300). Bước ren và khoảng cách lỗ bulong hoàn toàn khác tiêu chuẩn EN.

• Tiêu chuẩn JIS (Nhật Bản): Sử dụng hệ mét nhưng kích thước hình học và đường kính tâm lỗ bulong được tối ưu riêng theo tiêu chuẩn công nghiệp Nhật Bản, ký hiệu áp lực bằng K (ví dụ: JIS 10K, JIS 20K).

Kết luận kỹ thuật: Bạn tuyệt đối không thể lắp lẫn trực tiếp một mặt bích chuẩn EN 1092 vào một mặt bích chuẩn ANSI hoặc JIS có cùng kích thước danh nghĩa (ví dụ: DN50 tiêu chuẩn EN không khớp lỗ bulong với DN50 tiêu chuẩn JIS 10K hay 2" Class 150 ANSI). Khoảng cách tâm lỗ bulong và đường kính lỗ xỏ bulong của chúng hoàn toàn khác nhau. Do đó, tính đồng bộ toàn hệ thống là bắt buộc.

Vì Sao Flanges EN 1092 Bị Rò Rỉ?

Ngay cả khi bạn mua đúng flanges EN 1092 chính hãng, hiện tượng rò rỉ vẫn có thể xảy ra trong quá trình vận hành do những lỗi chủ quan sau đây:

• Siết bulong không đều lực: Việc siết chặt hoàn toàn một bulong trước khi vặn các bulong còn lại sẽ làm vành bích bị nghiêng góc, lực nén lên vòng gioăng gasket flange bị lệch, tạo ra khe hở gây rò rỉ ở phía đối diện.

• Bề mặt Sealing Face bị trầy xước: Trong quá trình vận chuyển hoặc cạy xỉ hàn, nếu để tua vít hoặc vật sắc nhọn làm xước gờ nhô (RF) của mặt bích, lưu chất sẽ theo rãnh xước đó rò rỉ ra ngoài bất kể bạn siết chặt đến đâu.

• Chọn sai tiêu chuẩn áp lực PN: Lắp mặt bích PN10 vào hệ thống có áp suất vận hành thực tế lên tới 15 Bar sẽ làm vành bích bị uốn cong, phá hủy cấu trúc làm kín.

• Sử dụng sai loại gioăng làm kín: Dùng gioăng cao su thường cho đường ống hơi nóng sẽ làm gioăng bị chảy nát sau vài giờ hoạt động.

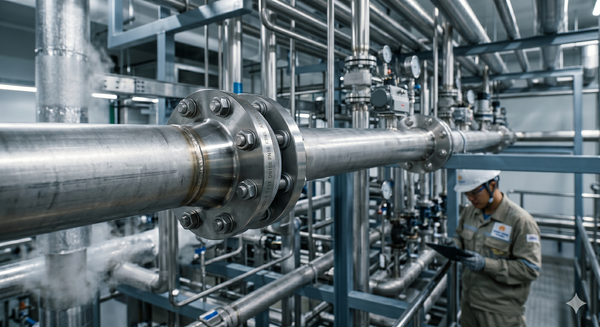

Flanges EN 1092 Được Dùng Trong Những Hệ Thống Nào?

Do tính đa dạng về áp lực từ PN6 đến PN40, dòng piping flange này đáp ứng hoàn hảo các yêu cầu kỹ thuật khắt khe của nhiều dự án công nghiệp hiện đại:

• Hệ thống HVAC và Điều hòa trung tâm: Sử dụng mặt bích thép hoặc gang PN16 để kết nối các tuyến ống nước lạnh (Chilled Water) từ tháp tản nhiệt vào tòa nhà.

• Hệ thống PCCC: Mặt bích thép mạ kẽm tiêu chuẩn EN 1092 là lựa chọn hàng đầu cho các trạm bơm chữa cháy áp lực cao để đảm bảo hệ thống không bị xung kích thủy lực làm bung mối nối.

• Nhà máy hóa chất và lọc dầu: Chuyên dùng các dòng mặt bích cổ hàn (Weld Neck) làm từ thép không gỉ SUS316 để dẫn các dòng dung môi độc hại, axit mạnh có nhiệt độ cao.

• Hệ thống hơi nóng (Steam System): Tại các nhà máy dệt nhuộm, sản xuất giấy, mặt bích cổ hàn PN25/PN40 được sử dụng để chịu đựng nhiệt độ cao của hơi nước bão hòa.

Hướng Dẫn Lắp Đặt Flanges EN 1092 Đúng Kỹ Thuật

Để đảm bảo mối nối mặt bích đạt độ kín tuyệt đối và có tuổi thọ bằng với tuổi thọ công trình, quy trình lắp đặt cần tuân thủ nghiêm ngặt các bước sau:

• Bước 1: Làm sạch và kiểm tra: Dùng bàn chải sắt vệ sinh sạch sẽ bề mặt làm kín (Sealing Face) của cả hai mặt bích. Kiểm tra xem có vết nứt hoặc vết xước sâu nào không.

• Bước 2: Căn tâm thẳng hàng: Đảm bảo hai đầu ống và hai mặt bích thẳng trục tuyệt đối trước khi xỏ bulong. Không dùng lực của bulong để kéo hai đường ống lệch lại gần nhau.

• Bước 3: Đặt gioăng làm kín: Đặt vòng gioăng (gasket) vào chính giữa tâm mặt bích. Tuyệt đối không bôi các loại keo silicon không rõ nguồn gốc lên bề mặt gioăng trừ khi có chỉ định của nhà sản xuất.

• Bước 4: Siết bulong theo nguyên tắc đối xứng chéo (Star Pattern): Xỏ toàn bộ bulong vào lỗ. Tiến hành siết đai ốc theo sơ đồ hình ngôi sao (siết bulong số 1, sau đó đến bulong đối diện số 2, tiếp theo là số 3 vuông góc,...). Chia quá trình siết làm 3 giai đoạn: siết tay, siết bằng tay công lực với 50% lực, và cuối cùng là siết đủ lực thiết kế bằng cờ lê lực (Torque Wrench).

• Bước 5: Thử áp nghiệm thu: Tiến hành bơm nước thử áp lực hệ thống (Hydrostatic Test) theo tiêu chuẩn kỹ thuật để kiểm tra toàn diện tất cả các điểm nối bích.



Checklist Chọn Mua Flanges EN 1092 Dành Cho Nhà Thầu

Trước khi ký duyệt đơn hàng vật tư gửi tới nhà cung cấp, hãy đảm bảo bạn đã điền đủ thông tin vào checklist kỹ thuật dưới đây để tránh mua sai quy cách:

•  Tiêu chuẩn phần nào: Dự án yêu cầu tiêu chuẩn EN1092-1 (mặt bích thép) hay EN1092-2 (mặt bích gang)?

• Kiểu kiểu dáng hình học: Cần mua loại cổ hàn (Weld Neck), hàn trượt (Slip On) hay mặt bích mù (Blind)?

•  Kích thước danh nghĩa: Đường kính ống chính xác là bao nhiêu (DN50, DN100, DN200...)?

• Cấp áp lực vận hành: Cấp áp lực yêu cầu là PN10, flange pn16, hay PN40?

• Mác vật liệu chi tiết: Cần sử dụng thép cacbon (Carbon Steel) thông thường hay thép không gỉ (stainless steel flange 304/316)?

• Kiểu bề mặt làm kín: Lựa chọn bề mặt phẳng (FF) hay bề mặt có gờ nhô (RF)?

Câu Hỏi Thường Gặp Về Flanges EN 1092 (FAQ)

Tiêu chuẩn EN 1092 xuất xứ từ đâu?

Đây là bộ tiêu chuẩn do Ủy ban Tiêu chuẩn hóa Châu Âu (CEN - European Committee for Standardization) ban hành, thay thế hoàn toàn cho các tiêu chuẩn mặt bích DIN cũ của Đức trước đây để thống nhất thị trường chung châu Âu.

Mặt bích EN 1092 PN16 có lắp vừa vào đường ống tiêu chuẩn JIS 10K không?

Không vừa. Mặc dù hai cấp áp lực này tương đương nhau về khả năng chịu tải (khoảng 10-16 Bar), nhưng kích thước đường kính ngoài, độ dày và quan trọng nhất là khoảng cách tâm lỗ bulong của tiêu chuẩn EN và JIS hoàn toàn khác nhau.

Tại sao hệ thống hơi nóng lại ưu tiên dùng Weld Neck Flange tiêu chuẩn EN?

Vì hơi nóng áp lực cao có sự thay đổi nhiệt độ đột ngột gây ra ứng suất nhiệt rất lớn. Phần cổ thuôn dài của mặt bích Weld Neck giúp phân tán đều ứng suất này vào thành ống, tránh tập trung lực tại mối hàn như dòng Slip On, đảm bảo an toàn tuyệt đối chống cháy nổ.

Có thể dùng chung bulong hệ inch cho mặt bích tiêu chuẩn EN 1092 không?

Không nên. Mặt bích tiêu chuẩn EN quy định kích thước lỗ xỏ bulong theo hệ mét (M12, M16, M20, M22...). Sử dụng bulong hệ inch có thể gây lỏng lẻo hoặc không thể xỏ vừa qua lỗ bích, làm giảm khả năng chịu lực nén đồng đều.

Chọn Đúng Flanges EN 1092 Giúp Hệ Thống An Toàn Và Ổn Định

Tóm lại, việc lựa chọn đúng flanges EN 1092 đồng bộ chuẩn kỹ thuật không chỉ đơn thuần là mua một món phụ kiện cơ khí, mà là quyết định mang tính chiến lược quyết định đến tính an toàn, hiệu suất thủy lực và độ bền vững lâu dài của toàn bộ công trình. Sử dụng mặt bích đạt chuẩn châu Âu, kết hợp với quy trình lắp đặt siết lực đối xứng chéo chuẩn chỉ sẽ giúp doanh nghiệp loại bỏ hoàn toàn rủi ro rò rỉ lưu chất nguy hiểm, bảo vệ tối đa nguồn vốn đầu tư của dự án.

Để tránh rủi ro mua phải hàng gia công thủ công kém chất lượng, sai lệch thông số hình học, quý khách hàng và nhà thầu nên lựa chọn các đơn vị phân phối vật tư đường ống công nghiệp uy tín, cam kết cung cấp sản phẩm chính hãng có đầy đủ chứng chỉ CO/CQ và chứng nhận thử nghiệm áp lực nghiêm ngặt.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flanges EN 1092
