Flanges RTJ là gì? Giải pháp làm kín tối thượng cho hệ thống áp lực cực cao
Trong các công trình công nghiệp nặng, việc đảm bảo độ kín khít của hệ thống đường ống luôn là ưu tiên hàng đầu. Tuy nhiên, tại sao nhiều hệ thống áp lực cao vẫn bị rò rỉ dù đã sử dụng các loại mặt bích tiêu chuẩn? Nguyên nhân thường bắt nguồn từ việc áp suất và nhiệt độ vượt quá giới hạn chịu đựng của các loại mặt bích RF (Raised Face) thông thường, hoặc do sử dụng sai loại gioăng (gasket) không thể biến dạng đủ để bù đắp các khe hở siêu nhỏ dưới tải trọng lớn. Để giải quyết triệt để vấn đề này, flanges RTJ đã ra đời và trở thành tiêu chuẩn bắt buộc trong các môi trường khắc nghiệt như dầu khí offshore, nhà máy hóa dầu hay các hệ thống steam áp lực cao. Vậy flanges RTJ là gì và tại sao chúng được xem là giải pháp làm kín cao cấp nhất hiện nay?
1. Kiến thức nền tảng: Flanges RTJ là gì?

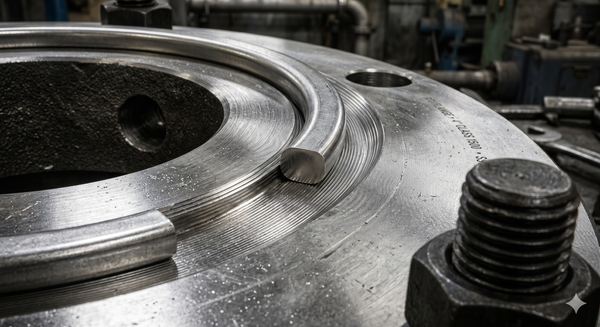

RTJ là viết tắt của cụm từ Ring Type Joint. Đây là một thiết kế mặt bích đặc biệt, thay vì sử dụng bề mặt phẳng hoặc lồi để ép các loại gioăng mềm, nó sử dụng một rãnh (groove) được gia công chính xác trên bề mặt mặt bích để chứa một vòng đệm kim loại (metal ring gasket).

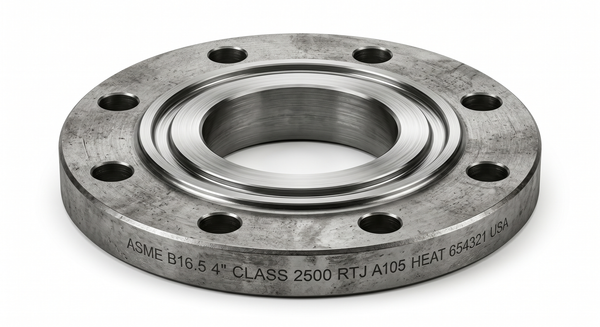

Cấu tạo của Flanges RTJ
Một bộ mặt bích RTJ tiêu chuẩn bao gồm các thành phần cốt lõi:
Thân mặt bích (Flange body): Thường được chế tạo từ các dòng vật liệu chịu lực tốt như Carbon steel (A105), Stainless steel (SS316) hoặc Alloy steel nhằm đảm bảo độ bền cơ học.
Rãnh vòng (Ring Groove): Đây là phần quan trọng nhất, một rãnh khuyết sâu được gia công với độ chính xác cực cao, đóng vai trò là "ổ chứa" cho gioăng kim loại.
RTJ Gasket: Các vòng đệm bằng kim loại có hình dạng đặc thù như Oval ring (vòng oval) hoặc Octagonal ring (vòng bát giác).
Nguyên lý làm kín Metal-to-Metal
Sức mạnh của flanges RTJ nằm ở cơ chế làm kín kim loại - kim loại (metal-to-metal sealing). Khi các bu-lông được siết chặt với mô-men xoắn lớn, vòng đệm kim loại (có độ cứng thấp hơn mặt bích) sẽ bị ép chặt vào rãnh groove. Quá trình này làm biến dạng cục bộ vòng đệm, tạo ra một sự tiếp xúc khít khao đến mức các phân tử lưu chất không thể xuyên qua. Chính nhờ áp lực tập trung cực lớn này mà RTJ có khả năng chịu nhiệt cao và chống leak tốt hơn hẳn so với loại RF truyền thống.
2. Phân tích chuyên sâu: Các loại Flanges RTJ và thông số kỹ thuật
Phân loại theo thiết kế
Weld Neck RTJ Flange: Đây là dòng phổ biến nhất, có phần cổ dài để hàn trực tiếp vào ống, giúp phân bổ ứng suất đều và chịu được áp lực cực cao.
Blind RTJ Flange: Mặt bích mù dùng để bịt kín cuối đường ống, nơi chịu áp lực dội ngược lớn nhất của hệ thống.
RTJ Threaded Flange: Sử dụng kết nối ren đặc biệt cho các vị trí không thể hàn, nhưng vẫn đảm bảo tiêu chuẩn RTJ cho bề mặt làm kín.
Các loại Ring Gasket (Vòng đệm RTJ)
Việc lựa chọn loại vòng đệm quyết định trực tiếp đến hiệu suất của hệ thống:
Oval Ring: Thiết kế cổ điển, dễ lắp đặt và có khả năng tương thích tốt với các loại rãnh groove đáy tròn cũ.
Octagonal Ring: Cho hiệu quả làm kín tốt hơn nhờ diện tích tiếp xúc mặt phẳng lớn, chịu được áp suất cao hơn loại Oval.
RX & BX Ring: Các dòng cải tiến dùng cho áp suất lên đến 15.000 - 20.000 psi, thường thấy trong các hệ thống API của ngành khai thác dầu khí thượng nguồn.
Thông số kỹ thuật cần lưu ý
Mặt bích RTJ thường được sản xuất theo các tiêu chuẩn khắt khe như ASME B16.5 hoặc API 6A. Các cấp áp suất (Pressure Class) phổ biến bao gồm Class 600, 900, 1500 và lên đến 2500. Vật liệu không chỉ dừng lại ở thép Carbon mà còn mở rộng ra các dòng cao cấp như F51 Duplex, Inconel để chống ăn mòn hóa học và chịu nhiệt độ âm sâu hoặc cực nóng.

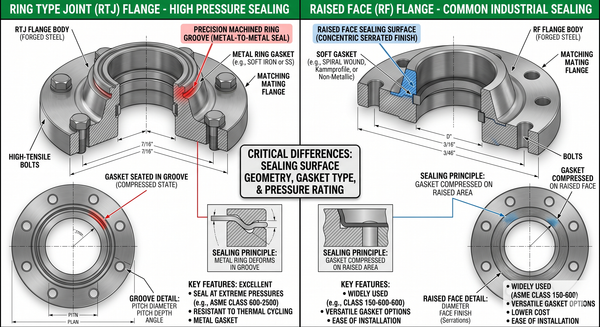

3. So sánh RTJ với RF Flange: Tại sao ngành dầu khí tin dùng RTJ?
Sự khác biệt giữa RTJ và RF không chỉ nằm ở cấu tạo mà còn ở phân khúc ứng dụng.
| Đặc điểm | Flanges RTJ | RF Flange |
| Loại gioăng | Metal Gasket (Kim loại) | Soft Gasket (Cao su, PTFE, Graphite) |
| Cơ chế làm kín | Biến dạng kim loại trong rãnh | Ép phẳng bề mặt lồi |
| Áp suất tối ưu | Cực cao (Class 600 - 2500) | Thấp đến trung bình (Class 150 - 600) |
| Chi phí | Cao (do gia công và vật liệu) | Thấp hơn, phổ biến rộng rãi |
Vì sao RTJ là sự lựa chọn số 1 cho dầu khí?

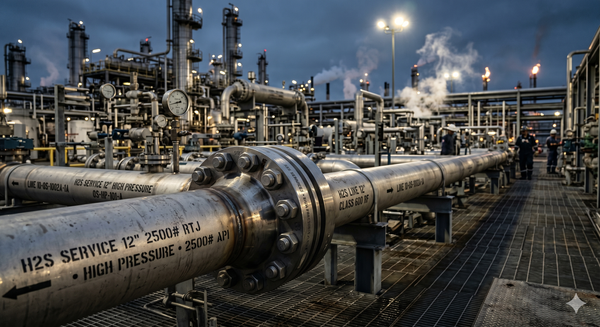

Trong các giàn khoan ngoài khơi (offshore platform) hay nhà máy lọc dầu (refinery), sự an toàn là trên hết. RTJ cung cấp độ kín gần như tuyệt đối, giảm thiểu tối đa nguy cơ cháy nổ do rò rỉ khí gas hoặc dầu áp lực cao. Tuổi thọ làm kín của RTJ rất dài, hoạt động ổn định trong nhiều năm mà không cần bảo trì thường xuyên như các loại gioăng mềm dễ bị lão hóa.
4. Ứng dụng thực tế và những sai lầm chết người
Flanges RTJ thường xuất hiện tại:
Hệ thống dẫn khí áp lực cao (High pressure gas lines).
Trạm xử lý LNG và nhà máy hóa dầu.
Đường ống dẫn hơi nước bão hòa nhiệt độ cao trong các nhà máy điện.
Những sai lầm thường gặp
Dù là giải pháp làm kín tốt nhất, RTJ vẫn có thể thất bại nếu mắc phải các lỗi sau:
Dùng sai loại Ring Gasket: Sử dụng vòng đệm Oval cho rãnh yêu cầu Octagonal hoặc sai kích thước rãnh sẽ dẫn đến leak ngay khi thử áp.
Tái sử dụng Gasket cũ: Đây là lỗi cực kỳ nguy hiểm. Gasket kim loại đã bị biến dạng sau lần siết đầu tiên, nếu tái sử dụng, nó sẽ không thể đạt được độ kín Metal-to-Metal như ban đầu.
Torque (lực siết) không đúng: Siết quá lỏng gây rò rỉ, siết quá chặt có thể làm biến dạng vĩnh viễn rãnh groove trên mặt bích, gây hư hỏng linh kiện đắt tiền này.
5. Hướng dẫn chọn và Checklist lắp đặt chuẩn chuyên gia
Để chọn được flanges RTJ phù hợp, bạn cần tuân thủ 4 bước:
Bước 1: Xác định áp suất vận hành để chọn Class phù hợp (thường từ Class 600 trở lên).
Bước 2: Chọn loại gasket (Oval, Octagonal, RX/BX) dựa trên thiết kế rãnh của mặt bích hiện có.
Bước 3: Lựa chọn vật liệu phù hợp với môi trường lưu chất (Inox cho môi trường ăn mòn, Carbon steel cho dầu khí).
Bước 4: Đối chiếu với các tiêu chuẩn quốc tế như ASME hoặc API.
Checklist trước khi lắp đặt
Kiểm tra rãnh groove: Đảm bảo không có vết xước hoặc bụi bẩn.
Tuyệt đối không dùng lại gasket cũ.
Kiểm tra độ đồng tâm (alignment) của hai mặt bích.
Siết bu-lông theo trình tự đối xứng với đúng lực Torque quy định.
Thực hiện test áp suất trước khi đưa vào vận hành chính thức.
6. FAQ - Những câu hỏi thường gặp
RTJ flange dùng cho áp suất bao nhiêu?
Mặt bích RTJ thường được thiết kế cho các hệ thống từ Class 600 đến Class 2500, chịu được áp suất lên đến hàng ngàn PSI.
RTJ gasket có tái sử dụng được không?
Không khuyến khích. Việc tái sử dụng gasket kim loại đã biến dạng sẽ không đảm bảo độ kín và tiềm ẩn nguy cơ rò rỉ cực cao.
RTJ flange có đắt hơn RF không?
Có. Chi phí cao hơn do đòi hỏi kỹ thuật gia công rãnh groove chính xác và sử dụng vòng đệm kim loại đặc biệt thay vì gioăng mềm rẻ tiền.
Kết luận:
Với khả năng làm kín đỉnh cao và sự bền bỉ trong các môi trường khắc nghiệt nhất, flanges RTJ chính là trái tim của các hệ thống áp lực công nghiệp. Việc hiểu rõ cấu tạo, nguyên lý và quy trình lắp đặt loại mặt bích này không chỉ giúp bảo vệ hệ thống khỏi rò rỉ mà còn đảm bảo an toàn tuyệt đối cho con người và thiết bị công trình. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất vềFlanges RTJ
