Forged Steel Gate Valves: Giải Pháp Tối Ưu Cho Hệ Thống Áp Suất Cao
Trong các lĩnh vực công nghiệp nặng như nhà máy nhiệt điện, hệ thống khai thác dầu khí ngoài khơi hay các đường ống hóa chất áp suất cao, sự an toàn và ổn định của hệ thống đường ống luôn là ưu tiên hàng đầu. Một sự cố rò rỉ nhỏ cũng có thể dẫn đến việc dừng hệ thống đột ngột, gây thiệt hại kinh tế nghiêm trọng và tiềm ẩn rủi ro vận hành. Đó là lý do tại sao forged steel gate valves (van cổng thép rèn) trở thành lựa chọn hàng đầu của các kỹ sư thay vì các loại van đúc thông thường. Với cấu trúc vật liệu bền bỉ và khả năng chịu nhiệt, áp suất khắc nghiệt, dòng van này chính là "chốt chặn" an toàn cho những hệ thống có yêu cầu kỹ thuật khắt khe nhất.
Vì Sao Forged Steel Gate Valves Là Lựa Chọn Hàng Đầu Cho Hệ Thống Áp Suất Cao?
Trong các tình huống thực tế tại nhà máy điện vận hành liên tục hoặc đường ống dẫn dầu áp suất cực lớn, các loại van thông thường rất dễ bị nứt vỡ, biến dạng hoặc rò rỉ lưu chất do không chịu nổi ứng suất cơ học cao. Việc bảo trì hoặc thay thế van trong các hệ thống này không chỉ tốn kém mà còn kéo theo chi phí dừng hệ thống (downtime) khổng lồ.
Forged steel gate valves được thiết kế chuyên biệt để vượt qua những giới hạn này. Bằng phương pháp rèn nhiệt, vật liệu thép có cấu trúc tinh thể đồng nhất, mật độ phân tử cao, giúp van đạt độ bền cơ học vượt trội và khả năng chịu áp lực lớn hơn nhiều so với các phương pháp đúc. Đây chính là giải pháp kỹ thuật tối ưu để đảm bảo sự vận hành ổn định lâu dài, giúp giảm thiểu rủi ro và tối ưu hóa chi phí vận hành cho doanh nghiệp.

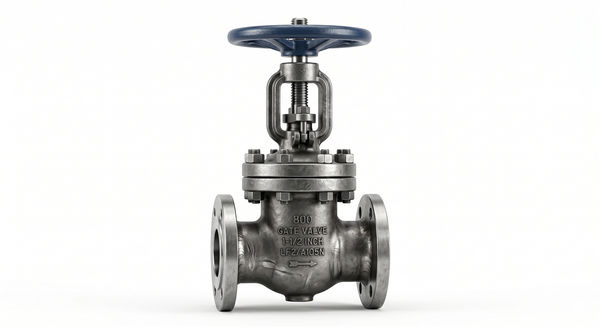

Forged Steel Gate Valves Là Gì?
Forged steel gate valve là loại van cổng công nghiệp được chế tạo thông qua quá trình rèn nóng thép (forging). Van sử dụng cơ cấu đĩa cổng (gate) để chặn hoặc cho phép lưu chất đi qua hệ thống đường ống.
Khác với các dòng van điều tiết, loại van này có mục đích chính là đóng hoặc mở hoàn toàn dòng chảy. Đặc điểm nổi bật của chúng bao gồm:
Kích thước: Thường ở mức nhỏ đến trung bình (thông dụng từ 1/2" đến 2").
Áp suất: Được thiết kế để chịu được các cấp áp suất cực cao (Class 800, 1500, 2500).
Độ kín: Cấu trúc rèn giúp thân van không có các lỗ rỗng (porosity), mang lại độ kín khít tuyệt đối cho các hệ thống hơi nóng hoặc hydrocarbon.
Nguyên Lý Hoạt Động Của Forged Steel Gate Valve
Forged steel gate valve hoạt động dựa trên cơ chế nâng hạ đĩa cổng. Khi người vận hành xoay tay quay hoặc kích hoạt bộ truyền động, trục van (stem) sẽ kéo đĩa cổng lên khỏi dòng chảy (mở) hoặc hạ xuống chắn ngang dòng chảy (đóng).
Tổn thất áp suất thấp: Khi mở hoàn toàn, đĩa cổng không nằm trong dòng lưu chất, giúp dòng chảy đi qua van gần như không bị cản trở.
Tại sao không điều tiết: Nếu để đĩa cổng ở vị trí nửa đóng nửa mở, dòng lưu chất tốc độ cao sẽ va đập vào đĩa, gây rung lắc và mài mòn nhanh chóng (hiện tượng xói mòn).
Độ bền thép rèn: So với thép đúc, thép rèn có cấu trúc kim loại đặc hơn, giúp van chịu được áp suất cao mà không lo hiện tượng nứt gãy vật liệu.

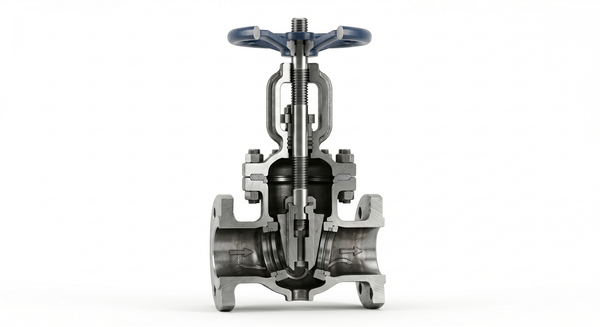

Cấu Tạo Chi Tiết Của Forged Steel Gate Valves
Để đáp ứng các điều kiện khắc nghiệt, một chiếc forged steel gate valve được cấu thành từ nhiều thành phần có tiêu chuẩn vật liệu cao:
Body (Thân van): Thường làm từ thép carbon rèn (ASTM A105) hoặc thép không gỉ (ASTM F304/F316) để chống ăn mòn.
Bonnet (Nắp van): Có ba loại phổ biến gồm Bolted bonnet (nắp bắt bu lông), Welded bonnet (nắp hàn) và Pressure seal bonnet (nắp kín áp lực) cho các hệ thống áp suất cực cao.
Gate (Đĩa van): Dạng Solid wedge (đĩa cứng) hoặc Flexible wedge (đĩa linh hoạt) giúp tăng khả năng đóng kín ngay cả khi có sự giãn nở nhiệt.
Stem (Trục van): Phân loại theo Rising stem (trục nổi, dễ quan sát vị trí van) hoặc Non-rising stem (trục chìm, tiết kiệm không gian).
Phân Loại Forged Steel Gate Valves Phổ Biến
Để dễ dàng lựa chọn, kỹ sư thường phân loại dựa trên:
Kiểu kết nối:
Threaded Gate Valve (NPT/BSPT): Phù hợp cho đường ống nhỏ.
Socket Weld Gate Valve (SW): Kiểu hàn kín cho áp suất cao.
Butt Weld Gate Valve (BW): Hàn giáp mối chắc chắn.
Flanged Gate Valve: Kết nối mặt bích theo chuẩn ANSI.
Vật liệu: Phổ biến là ASTM A105 (thép carbon chịu nhiệt), LF2 (chịu nhiệt độ âm) và F316 (chống ăn mòn hóa chất).
Forged Steel Gate Valve Và Cast Steel Gate Valve: Sự Khác Biệt Kỹ Thuật
| Tiêu chí | Forged Steel (Thép rèn) | Cast Steel (Thép đúc) |
| Phương pháp sản xuất | Rèn (Forging) | Đúc (Casting) |
| Độ bền cơ học | Rất cao | Cao |
| Khả năng chịu áp | Rất tốt (Class 800+) | Trung bình |
| Nguy cơ rỗ khí | Thấp (do đặc vật liệu) | Cao hơn |
| Kích thước | Nhỏ - trung bình | Trung bình - lớn |
Vì sao chọn Forged Steel? Thép rèn có cấu trúc kim loại đồng nhất, không có khuyết tật rỗ khí bên trong. Tiêu chuẩn API 602 ưu tiên van thép rèn cho các hệ thống áp suất cao vì tính an toàn, khả năng chống rò rỉ và tuổi thọ vận hành dài hơn đáng kể so với thép đúc.

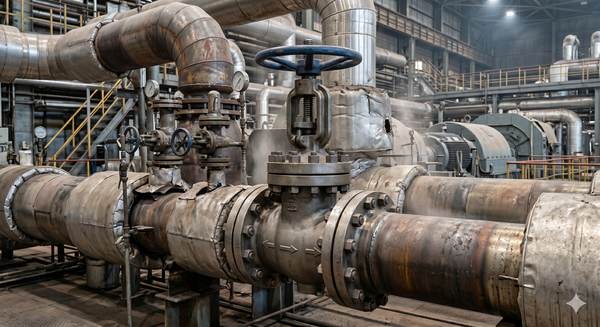

Ứng Dụng Thực Tế
Forged steel gate valves là lựa chọn tiêu chuẩn trong các ngành:
Nhà máy nhiệt điện: Kiểm soát hơi quá nhiệt và cấp nước lò hơi.
Dầu khí: Đường ống dẫn khí tự nhiên, dầu mỏ áp suất cao.
Hóa dầu & Hóa chất: Nơi lưu chất có tính ăn mòn hoặc nhiệt độ rất cao.
Công nghiệp năng lượng: Hệ thống steam, vận hành ổn định trong môi trường khắc nghiệt.
Những sai lầm cần tránh:
Chọn sai pressure class (ví dụ dùng Class 800 cho hệ thống đòi hỏi Class 1500).
Sử dụng gate valve để điều tiết lưu lượng thay vì dùng Globe valve.
Mua sản phẩm không có chứng chỉ API, dẫn đến rủi ro nứt gãy thân van trong quá trình vận hành.
Hướng Dẫn Chọn Forged Steel Gate Valve Phù Hợp
Trước khi mua hàng, quý khách hãy thực hiện theo quy trình:
Xác định lưu chất: (Hơi, dầu, khí, hóa chất).
Xác định áp suất & nhiệt độ: (Từ -46°C đến hơn 500°C).
Chọn Pressure Class: (Ví dụ: forged steel gate valve class 800 hay forged steel gate valve class 1500 tùy theo yêu cầu hệ thống).
Lựa chọn vật liệu & kiểu kết nối: (Ví dụ: socket weld gate valve cho các hệ thống đường ống chịu rung lắc).
Kiểm tra tiêu chuẩn: Phải đảm bảo đạt chuẩn API 602 và quy trình thử nghiệm API 598.
Checklist nhanh:
Kích thước phù hợp
Đúng áp suất Class (800/1500)
Vật liệu ASTM đúng yêu cầu
Đạt chuẩn API 602/API 598
CO-CQ đầy đủ từ nhà cung cấp uy tín
FAQ: Câu Hỏi Thường Gặp
1. Forged steel gate valve là gì?
Là loại van cổng được sản xuất bằng phương pháp rèn nhiệt, sở hữu độ bền cơ học cao, dùng cho các hệ thống áp suất và nhiệt độ cao mà van đúc thông thường không thể đáp ứng.
2. Forged steel và cast steel khác nhau thế nào?
Thép rèn có cấu trúc hạt mịn, đặc hơn, giúp chịu áp lực và va đập vượt trội so với cấu trúc thép đúc.
3. Tại sao không được dùng van này để điều tiết lưu lượng?
Do cấu tạo của đĩa cổng, việc điều tiết sẽ gây ra hiện tượng rung lắc, xói mòn đĩa và làm hỏng bề mặt làm kín của van.
4. Sự khác biệt giữa Class 800 và Class 1500 là gì?
Class 1500 được thiết kế với độ dày thành van lớn hơn, vật liệu cứng hơn để chịu áp suất vận hành khắc nghiệt hơn rất nhiều so với Class 800.
Kết Luận
Forged steel gate valves là giải pháp lý tưởng cho các hệ thống đòi hỏi sự khắt khe về áp suất, nhiệt độ và độ kín tuyệt đối. Với kết cấu thép rèn chắc chắn theo tiêu chuẩn API 602, loại van này không chỉ đảm bảo an toàn vận hành mà còn giúp tối ưu chi phí bảo trì lâu dài cho nhà máy.
Nếu quý khách đang cần tư vấn lựa chọn van phù hợp cho hệ thống áp suất cao của mình, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để nhận báo giá chi tiết và tài liệu kỹ thuật đầy đủ. Chúng tôi cam kết cung cấp các sản phẩm chính hãng, đáp ứng hoàn hảo các tiêu chuẩn ASME/API khắt khe nhất.
