Galvanized Flange: Giải pháp chống ăn mòn hiệu quả và tối ưu chi phí cho hệ thống đường ống
A. Tình huống thực tế và giá trị của Galvanized Flange trong công nghiệp
Trong các hệ thống đường ống công nghiệp lắp đặt tại môi trường ngoài trời hoặc những khu vực có độ ẩm cao, kẻ thù lớn nhất chính là sự oxy hóa. Các mặt bích thép thông thường nếu không được bảo vệ sẽ rất nhanh chóng bị gỉ sét và ăn mòn bề mặt. Điều này không chỉ gây mất thẩm mỹ mà còn dẫn đến những hệ lụy nghiêm trọng: giảm tuổi thọ toàn hệ thống, tăng nguy cơ rò rỉ lưu chất và đẩy chi phí bảo trì lên cao do phải dừng hệ thống để thay thế phụ kiện thường xuyên.
Để giải quyết bài toán này, galvanized flange (mặt bích mạ kẽm) đã trở thành giải pháp tiêu chuẩn được các kỹ sư tin dùng. Tuy nhiên, khi lựa chọn sản phẩm, người dùng thường đặt ra nhiều vấn đề thực tế: Galvanized flange là gì? Lớp mạ kẽm liệu có đủ bền dưới tác động của thời tiết khắc nghiệt? Liệu nó có thể thay thế hoàn toàn cho mặt bích inox đắt đỏ để tối ưu chi phí hay không? Bài viết này sẽ phân tích chi tiết từ góc độ kỹ thuật chuyên sâu để giúp bạn có câu trả lời chính xác nhất.
B. Kiến thức nền tảng về Galvanized Flange
Galvanized Flange là gì?
Galvanized flange thực chất là các loại mặt bích thép carbon truyền thống được trải qua quá trình xử lý bề mặt bằng cách phủ một lớp kẽm bảo vệ. Mục đích cốt lõi của việc mạ kẽm là tạo ra một rào cản vật lý và hóa học nhằm chống oxy hóa, hạn chế tối đa tình trạng gỉ sét và từ đó kéo dài tuổi thọ sử dụng cho phụ kiện trong các môi trường khắc nghiệt.
Hiện nay, mặt bích mạ kẽm được ứng dụng rộng rãi trong:
Hệ thống cấp thoát nước: Chống ăn mòn từ môi trường nước sinh hoạt và nước thải.
Hệ thống PCCC: Đảm bảo đường ống luôn ở trạng thái sẵn sàng, không bị gỉ sét làm tắc nghẽn vòi phun.
Hệ thống HVAC: Chịu đựng độ ẩm từ các cụm làm mát (Cooling Tower).
Các công trình kết cấu thép ngoài trời: Bảo vệ mối nối trước tác động của mưa, nắng và độ ẩm không khí.
Nguyên lý chống gỉ của lớp mạ kẽm
Lớp kẽm trên mặt bích không chỉ đơn thuần là một lớp "sơn" bao phủ. Nó bảo vệ thép dựa trên hai nguyên lý chính:
Bảo vệ vật lý: Lớp kẽm ngăn cách bề mặt thép tiếp xúc trực tiếp với oxy và độ ẩm trong không khí, chặn đứng phản ứng oxy hóa sắt.
Bảo vệ điện hóa (Vật hy sinh): Kẽm có tính kim loại mạnh hơn sắt. Trong trường hợp lớp mạ bị trầy xước, kẽm sẽ đóng vai trò là "vật hy sinh", tự ăn mòn trước để bảo vệ lõi thép bên trong không bị gỉ sét.
Cấu tạo cơ bản
Một galvanized flange tiêu chuẩn bao gồm:
Thân mặt bích thép: Thường làm từ thép carbon (như A105 hoặc Q235), đóng vai trò chịu lực cơ học chính và tạo kết nối vững chắc cho đường ống.
Lớp mạ kẽm: Tùy theo yêu cầu mà mặt bích được mạ kẽm nhúng nóng (Hot-dip galvanized) hoặc mạ kẽm điện phân (Electro-galvanized).
C. Phân tích chuyên sâu về Galvanized Flange
1. Phân loại theo phương pháp mạ và kiểu dáng
Việc hiểu rõ phương pháp mạ sẽ quyết định đến độ bền của công trình trong tương lai.
Theo phương pháp mạ

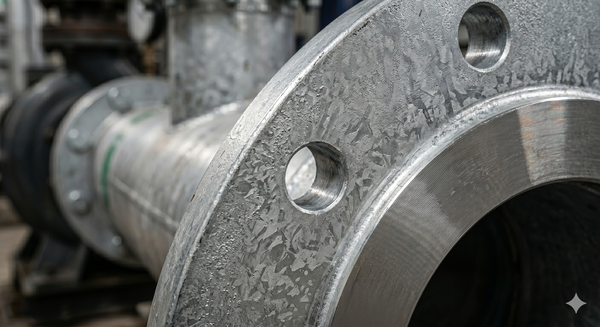

Mạ kẽm nhúng nóng (Hot-dip galvanized): Mặt bích được nhúng hoàn toàn vào bể kẽm nóng chảy. Phương pháp này tạo ra lớp kẽm dày, bám chặt và bao phủ mọi ngóc ngách (kể cả trong các lỗ bulong). Đây là lựa chọn số 1 cho các công trình ngoài trời nhờ khả năng chống gỉ cực tốt.
Mạ kẽm điện phân (Electro-galvanized): Lớp kẽm được phủ bằng phương pháp điện hóa. Ưu điểm là bề mặt sáng bóng, thẩm mỹ cao và giá thành rẻ hơn. Tuy nhiên, lớp kẽm khá mỏng nên khả năng chống gỉ kém hơn đáng kể so với nhúng nóng, thường chỉ dùng trong nhà hoặc môi trường khô ráo.

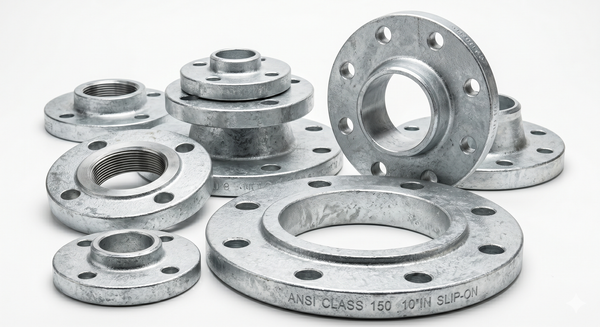

Theo kiểu mặt bích (Flange Type)
Slip On Flange (Mặt bích hàn trượt): Dễ lắp đặt, phổ biến nhất trong các hệ thống nước và PCCC.
Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ dài giúp chịu áp lực và rung động tốt hơn, thường dùng trong công nghiệp nặng.
Blind Flange (Mặt bích mù): Dùng để bịt kín các đầu ống chờ hoặc các vị trí cần tháo lắp để vệ sinh.
Threaded Flange (Mặt bích ren): Kết nối bằng ren, không cần hàn, phù hợp cho các khu vực dễ cháy nổ hoặc đường ống nhỏ.
2. Thông số kỹ thuật quan trọng
Để đảm bảo tính đồng bộ, galvanized flange được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt như ANSI, JIS, DIN, EN 1092-1.
Kích thước phổ biến: Từ DN15 đến DN600.
Áp suất làm việc: Phổ biến nhất là cấp PN16 ($PN16 \approx 16 \text{ bar}$), ngoài ra còn có PN10, PN25 hoặc Class 150 (theo chuẩn Mỹ). Việc lựa chọn cấp áp suất phải tương ứng với áp suất vận hành tối đa của hệ thống để tránh nứt vỡ mặt bích.
3. So sánh Galvanized Flange và Stainless Steel Flange (Inox)
Đây là câu hỏi khiến nhiều chủ đầu tư cân nhắc để tối ưu ngân sách.
| Tiêu chí | Galvanized Flange | Stainless Steel Flange (Inox) |
| Chống gỉ | Tốt (trong môi trường thông thường) | Rất tốt (chống gỉ tự thân) |
| Giá thành | Thấp, tiết kiệm chi phí | Cao, chi phí đầu tư lớn |
| Chống hóa chất | Trung bình (dễ bị axit ăn mòn kẽm) | Cao (chịu được nhiều loại hóa chất) |
| Thẩm mỹ | Khá (màu xám bạc mờ) | Cao (sáng bóng thời gian dài) |
Phân tích: Galvanized flange là giải pháp "kinh tế" thay thế inox hiệu quả trong các hệ thống PCCC, nước sinh hoạt hay HVAC. Tuy nhiên, nếu hệ thống dẫn hóa chất mạnh hoặc thực phẩm, mặt bích inox vẫn là lựa chọn bắt buộc.
D. Tại sao nên ưu tiên sử dụng Galvanized Flange?
Sự phổ biến của mặt bích mạ kẽm xuất phát từ ba lợi ích thực tế lớn:
Chi phí tối ưu: Mang lại khả năng chống gỉ tương đối ổn định với mức giá chỉ bằng một phần nhỏ so với mặt bích inox 304 hay 316.
Phù hợp tuyệt vời cho môi trường ngoài trời: Đặc biệt là loại nhúng nóng, lớp kẽm dày có thể chịu đựng mưa nắng trong 10-20 năm mà không cần sơn lại.
Dễ dàng bảo trì: Do được sản xuất theo các tiêu chuẩn phổ biến (JIS, ANSI), việc tìm kiếm phụ kiện thay thế trên thị trường cực kỳ đơn giản, giúp giảm thời gian dừng máy khi có sự cố.
E. Ứng dụng thực tế và Những sai lầm cần tránh

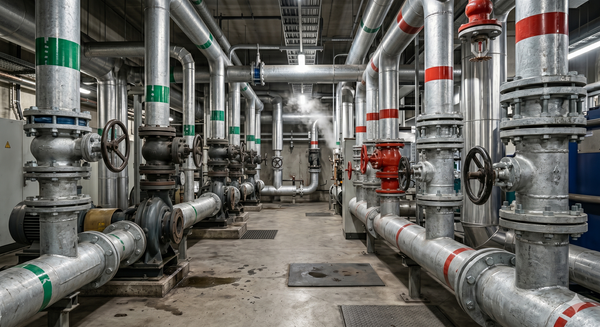

Ứng dụng tiêu biểu
Hệ thống PCCC: Chống gỉ sét bên trong và bên ngoài đường ống, đảm bảo an toàn cho công trình.
Cấp thoát nước đô thị: Sử dụng tại các nhà máy xử lý nước và đường ống dẫn nước sạch chung cư.
Hệ thống HVAC: Kết nối các đường ống nước lạnh, Cooling Tower của hệ thống điều hòa trung tâm.
Nhà thép tiền chế: Sử dụng làm các khớp nối chịu lực trong kết cấu công nghiệp ngoài trời.
Sai lầm thường gặp khi sử dụng
Dùng cho hóa chất mạnh: Axit hoặc kiềm nồng độ cao sẽ ăn mòn lớp kẽm cực nhanh, để lộ lõi thép và gây hỏng mặt bích chỉ sau thời gian ngắn.
Nhầm lẫn giữa mạ điện phân và nhúng nóng: Sử dụng mặt bích mạ điện phân cho công trình ngoài trời lâu năm sẽ khiến hệ thống sớm bị gỉ sét bề mặt.
Hàn trực tiếp lên lớp mạ: Khi hàn, nhiệt độ cao sẽ làm cháy lớp kẽm tại khu vực mối nối. Nếu không được sơn bù kẽm lạnh sau khi hàn, vị trí này sẽ bị gỉ sét cục bộ và lan rộng ra toàn bộ mặt bích.
F. Hướng dẫn lựa chọn và Checklist lắp đặt
Cách chọn Galvanized Flange phù hợp
Bước 1: Xác định vị trí lắp đặt (Trong nhà chọn mạ điện phân để tiết kiệm; ngoài trời bắt buộc chọn mạ kẽm nhúng nóng).
Bước 2: Đối chiếu tiêu chuẩn (JIS 10K, ANSI 150, PN16...) để khớp với các van và thiết bị trong hệ thống.
Bước 3: Kiểm tra kích thước DN (Đường kính trong của mặt bích phải khớp với đường kính ngoài của ống).
Checklist trước khi lắp đặt
[ ] Kiểm tra lớp mạ có đồng đều không, không có vết bong tróc lớn.
[ ] Đảm bảo bề mặt làm kín (phần tiếp xúc với gioăng) phẳng, không bị gờ kẽm bám dày gây hở.
[ ] Lựa chọn bulong mạ kẽm đồng bộ để tránh hiện tượng ăn mòn điện hóa giữa các kim loại khác nhau.
[ ] Sử dụng gioăng (gasket) phù hợp với áp suất và lưu chất bên trong.
[ ] Thực hiện test áp lực sau khi hoàn thiện để đảm bảo độ kín khít.
G. FAQ - Câu hỏi thường gặp
1. Galvanized flange là gì?
Đây là mặt bích thép được phủ lớp kẽm bên ngoài để ngăn chặn sự gỉ sét, tăng độ bền và thẩm mỹ cho hệ thống đường ống.
2. Dùng mặt bích mạ kẽm ngoài trời được bao lâu?
Với loại mạ kẽm nhúng nóng chất lượng, tuổi thọ có thể lên đến 20 năm tùy vào điều kiện khí hậu. Loại mạ điện phân thường chỉ bền trong 1-3 năm nếu để ngoài trời.
3. Có thể thay thế inox bằng galvanized flange không?
Có thể thay thế trong các hệ thống nước sạch, PCCC, khí nén để giảm tới 50-70% chi phí vật tư. Tuy nhiên không thay thế được trong môi trường hóa chất hoặc yêu cầu vệ sinh thực phẩm cao.
4. Tại sao mối hàn mặt bích mạ kẽm hay bị gỉ?
Do nhiệt độ hàn làm bay hơi lớp kẽm bảo vệ. Bạn cần vệ sinh xỉ hàn và sử dụng sơn xịt mạ kẽm lạnh (Zinc Cold Galvanizing) để bù đắp lớp bảo vệ tại vị trí này.
Kết luận:
Galvanized flange là một giải pháp thông minh giúp cân bằng giữa hiệu quả kỹ thuật và bài toán kinh tế. Việc hiểu rõ sự khác biệt giữa mạ nhúng nóng và mạ điện phân sẽ giúp bạn bảo vệ hệ thống đường ống một cách bền vững nhất. Đừng quên luôn kiểm tra tiêu chuẩn và thực hiện quy trình lắp đặt chuẩn để phát huy tối đa lợi ích của dòng phụ kiện này! Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Galvanized Flange
