Gate Valve Là Gì? Hướng Dẫn Kỹ Thuật Toàn Diện Từ Chuyên Gia

Trong vận hành và quản lý hạ tầng kỹ thuật, việc kiểm soát dòng chảy một cách ổn định và an toàn luôn là bài toán cốt lõi của các kỹ sư. Cho dù đó là hệ thống cấp thoát nước đô thị, mạng lưới phòng cháy chữa cháy (PCCC), hệ thống điều hòa không khí trung tâm (HVAC), hay các đường ống dẫn dầu khí và hóa chất có áp lực cực cao, một sự cố nhỏ từ van chặn cũng có thể dẫn đến hậu quả nghiêm trọng.

Việc lựa chọn sai loại van không chỉ gây ra hiện tượng rò rỉ lưu chất, sụt giảm áp suất hệ thống mà còn đẩy nhanh tiến trình hư hỏng thiết bị ngoại vi, từ đó làm gia tăng phi mã chi phí bảo trì định kỳ. Để giải quyết triệt để bài toán đóng ngắt dòng chảy một cách tối ưu, gate valve (van cổng) chính là giải pháp công nghệ được ứng dụng phổ biến và tin cậy nhất hiện nay.

Vậy gate valve thực chất là gì? Cơ chế vận hành bên trong của thiết bị này ra sao và có những chủng loại phổ biến nào trên thị trường? Khi nào doanh nghiệp nên ưu tiên lựa chọn van cổng thay vì van bi (ball valve) hay van bướm (butterfly valve)? Bài viết chuyên sâu này sẽ cung cấp cho bạn góc nhìn kỹ thuật toàn diện và chuẩn xác nhất.

1. Bản Chất Kỹ Thuật Của Gate Valve

Khái Niệm Về Van Cổng

Gate valve, hay còn được biết đến với các tên gọi thuần Việt như van cổng, van cửa, hoặc van chặn, là dòng thiết bị cơ khí được lắp đặt trên đường ống với chức năng chính là đóng hoàn toàn hoặc mở hoàn toàn dòng lưu chất. Thiết bị này không được thiết kế cho mục đích điều tiết (tiết lưu) dòng chảy, mà hoạt động như một cánh cổng ngăn cách hoặc giải phóng toàn bộ tiết diện dòng lưu chất bằng cơ chế chuyển động nâng - hạ đĩa van.

Nguyên Lý Hoạt Động Và Cơ Chế Vận Hành

Nguyên lý vận hành của van cổng dựa trên chuyển động tịnh tiến tuyến tính. Cụ thể:

• Cơ chế đóng mở: Khi người vận hành xoay tay quay (vô lăng) theo chiều kim đồng hồ hoặc ngược lại, mô-men xoắn sẽ truyền động vào ty van (trục van). Ty van chuyển động sẽ kéo theo đĩa van (cánh van) dịch chuyển theo phương thẳng đứng, vuông góc với hướng đi của dòng lưu chất.

• Khi trạng thái mở hoàn toàn (Fully Open): Đĩa van được rút hết lên phía trên nắp van (bonnet). Lúc này, lòng van hoàn toàn trống rỗng, lưu chất đi qua với diện tích mặt cắt tối đa mà gần như không gặp bất kỳ vật cản nào. Nhờ đó, tổn thất áp suất (${\Delta P}$) và hiện tượng sụt áp trên đường ống được giảm thiểu đến mức tiệm cận bằng không.

• Khi trạng thái đóng hoàn toàn (Fully Closed): Đĩa van được hạ xuống vị trí thấp nhất, ăn khớp hoàn toàn với vòng làm kín (seat ring) được bố trí ở thân van. Áp lực của dòng lưu chất ép chặt đĩa van vào bề mặt đệm làm kín, tạo ra độ kín khít tuyệt đối và chặn đứng hoàn toàn dòng chảy.



2. Phân Loại Gate Valve Và Tiêu Chuẩn Kỹ Thuật

Để tối ưu hóa hiệu năng và chi phí đầu tư, các kỹ sư cần nắm rõ các phân loại cấu trúc cũng như vật liệu chế tạo của van cổng dưới đây:

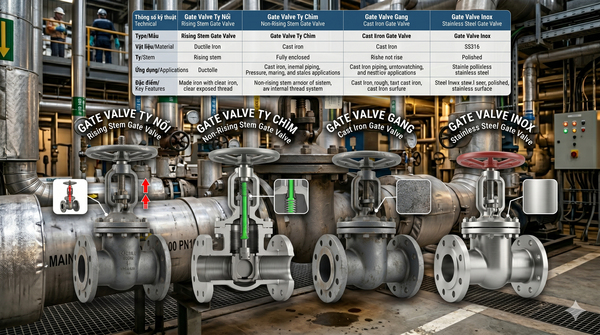

Phân Loại Theo Cấu Trúc Ty Van

• Gate Valve Ty Nổi (OS&Y - Outside Screw and Yoke): Đây là thiết bị có phần ren của ty van nằm hoàn toàn phía ngoài thân van. Khi van mở, ty van sẽ trồi lên cao. Thiết kế này giúp kỹ sư dễ dàng quan sát trạng thái đóng/mở của van từ xa bằng mắt thường, đồng thời bảo vệ phần ren ty van không bị ăn mòn bởi lưu chất bên trong. Dòng van này cực kỳ phổ biến trong các hệ thống PCCC và nhà máy hóa chất công nghiệp.

• Gate Valve Ty Chìm (Non-Rising Stem): Trục ren của ty van được thiết kế nằm gọn bên trong thân van. Khi xoay vô lăng, đĩa van sẽ dịch chuyển lên xuống dọc theo trục ren nhưng bản thân ty van không hề nhô lên. Ưu điểm cốt lõi của kết cấu này là sự gọn gàng, tiết kiệm không gian lắp đặt, đặc biệt phù hợp cho các đường ống chôn ngầm, hố van sâu hoặc các phòng máy, nhà máy có diện tích hạn chế.

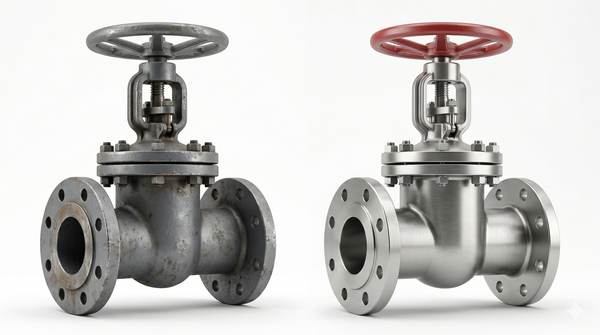

Phân Loại Theo Vật Liệu Chế Tạo

• Gate Valve Gang (Cast Iron / Ductile Iron): Là dòng van phổ biến nhất nhờ ưu thế vượt trội về giá thành kinh tế và khả năng chịu lực va đập cơ học tốt. Thường được ứng dụng trong môi trường nước sạch, xử lý nước thải sinh hoạt và hệ thống HVAC.

• Gate Valve Inox (Stainless Steel 304/316): Sở hữu tính năng chống ăn mòn hóa học xuất sắc và bề mặt có độ sạch cao. Dòng van này là lựa chọn bắt buộc cho các môi trường chứa axit, hóa chất ăn mòn, nhà máy sản xuất thực phẩm, dược phẩm hoặc nước giải khát.

• Gate Valve Thép (Cast Steel / Carbon Steel): Được đúc từ thép carbon cao cấp, dòng van này có khả năng chịu đựng các mốc áp lực cực đại và dải nhiệt độ siêu cao (lên đến hơn $400^\circ\text{C}$). Ứng dụng tiêu biểu nhất của van cổng thép là trong ngành lọc hóa dầu, hệ thống hơi nóng (steam) và năng lượng nhiệt điện.

Bảng Thông Số Kỹ Thuật Tiêu Chuẩn

3. Phân Tích So Sánh & Lợi Ích Vận Hành Của Gate Valve

So Sánh Vận Hành Giữa Các Dòng Van Công Nghiệp

Mỗi loại van đều được tối ưu hóa cho một mục đích sử dụng cụ thể. Bảng đối chiếu dưới đây sẽ làm rõ vị thế của van cổng so với các dòng van đồng hành khác:

Tại Sao Gate Valve Được Xem Là Trục Cột Của Các Hệ Thống Đường Ống?

Lý do gate valve xuất hiện trong hầu hết các bản vẽ thiết kế cơ điện (MEP) và hạ tầng công nghiệp nằm ở 3 giá trị vận hành thực tế sau:

1. Bảo toàn năng lượng cho hệ thống bơm: Nhờ thiết kế lòng van thông suốt khi mở hoàn toàn, áp lực dòng chảy không bị hao hụt. Điều này giúp giảm tải cho hệ thống máy bơm công suất lớn, tiết kiệm tối đa điện năng tiêu thụ cho toàn nhà máy.

2. Khả năng chịu áp và chống rò rỉ vượt trội: Cơ chế ép phẳng đĩa van vào đệm kín giúp van cổng chịu được áp lực thủy tĩnh rất lớn mà không bị hiện tượng rò rỉ ngược, bảo vệ an toàn cho các thiết bị đắt tiền phía sau như máy đo lưu lượng hay máy nén.

3. Tăng tuổi thọ hệ thống tổng thể: Kết cấu cơ khí của van cổng rất bền bỉ. Khi mở hoàn toàn, các chi tiết chuyển động quan trọng đều được giấu kín, tránh sự mài mòn trực tiếp từ dòng lưu chất tốc độ cao.



4. Ứng Dụng Thực Tế Và Các Sai Lầm Cần Tránh

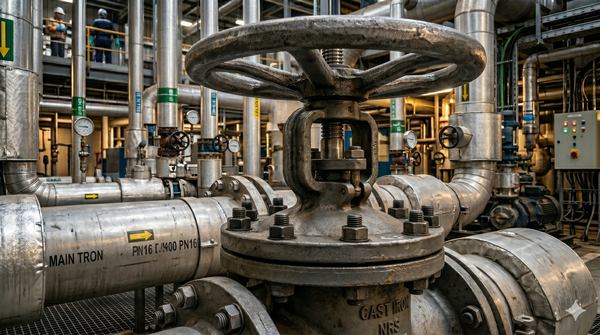

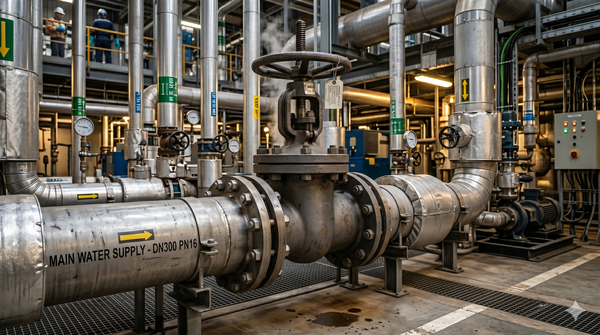

Hệ Thống Ứng Dụng Tiêu Biểu

• Hạ tầng cấp thoát nước: Lắp đặt tại các trạm bơm nước thô, nhà máy xử lý nước sạch đô thị, trục cấp nước chính của các tòa nhà chung cư cao tầng.

• Hệ thống PCCC: Van cổng ty nổi (thường tích hợp công tắc giám sát) là yêu cầu bắt buộc tại các cụm bơm chữa cháy trung tâm nhằm đảm bảo dòng nước cứu hỏa luôn sẵn sàng ở lưu lượng cao nhất.

• Hệ thống HVAC: Sử dụng trên các đường ống dẫn nước lạnh (Chilled water) và nước giải nhiệt (Cooling water) của hệ thống Chiller trong các nhà máy, trung tâm thương mại.

Những Sai Lầm Nghiêm Trọng Khi Vận Hành Van Cổng

Trong thực tế thi công và vận hành, các kỹ sư thường mắc phải một số sai sót kinh điển làm suy giảm nghiêm trọng tuổi thọ thiết bị:

 Sai lầm lớn nhất: Dùng van cổng để điều tiết lưu lượng.

Khi bạn cố tình mở van cổng ở mức 30% hay 50% để giảm dòng chảy, phần đĩa van lơ lửng sẽ phải chịu lực tác động liên tục từ dòng lưu chất tốc độ cao. Hiện tượng này gây ra rung lắc mạnh (vibration) và hiện tượng xâm thực, làm mòn vẹt đĩa van và hỏng bệ đỡ. Kết quả là van sẽ không còn khả năng đóng kín hoàn toàn nữa.

• Chọn sai vật liệu: Sử dụng van cổng gang cho môi trường hóa chất nồng độ cao dẫn đến tình trạng thân van bị ăn mòn thủng chỉ sau vài tháng vận hành.

• Vận hành thiếu hành trình: Không mở hết cỡ tay quay khiến một phần đĩa van vẫn nằm trên đường đi của dòng chảy, gây xói mòn cánh van theo thời gian.

• Bỏ qua công tác bảo trì định kỳ: Đối với van ty nổi, việc không tra mỡ bôi trơn định kỳ vào phần ren trục sẽ làm ty van bị rỉ sét, dẫn đến kẹt cứng hoặc gãy ty khi dùng lực cưỡng bức để vặn mở.



5. Quy Trình Lựa Chọn & Checklist Mua Hàng Chuẩn Kỹ Thuật

Để đảm bảo mua đúng chủng loại van cổng, tối ưu chi phí và tránh việc đổi trả hàng do sai lệch kỹ thuật trên công trường, hãy áp dụng quy trình 4 bước sau:

• Bước 1: Xác định bản chất của lưu chất: Nếu là nước sạch/HVAC, chọn van gang đệm cao su EPDM. Nếu là hóa chất/thực phẩm, chọn van inox. Nếu là dầu khí/hơi nóng áp lực cao, chọn van thép đúc.

• Bước 2: Xác định thông số giới hạn: Thu thập chính xác áp suất làm việc tối đa (ví dụ: 10 bar, 16 bar) và nhiệt độ đỉnh của hệ thống để chọn đúng cấp áp lực (PN10/PN16 hoặc Class 150/300).

• Bước 3: Lựa chọn kiểu kết nối và tiêu chuẩn mặt bích: Đối với các đường ống từ DN50 trở lên, kết nối bích là bắt buộc. Phải làm rõ tiêu chuẩn bích là JIS 10K, BS4504 hay ANSI để các lỗ bulong trên van khớp hoàn toàn với mặt bích đã hàn sẵn trên ống.

• Bước 4: Xem xét không gian lắp đặt: Chọn van ty chìm nếu không gian hẹp, trần thấp hoặc chôn ngầm. Chọn van ty nổi nếu cần ưu tiên tính an toàn và dễ kiểm tra trực quan.

Checklist Kiểm Tra Trước Khi Ký Duyệt Đơn Hàng

Trước khi tiến hành đặt hàng từ nhà cung ứng, kỹ sư thu mua cần tick đủ các đầu mục kỹ thuật cốt lõi sau:

•  Kích thước danh nghĩa (DN / Inch): Đã trùng khớp với kích thước định danh của đường ống chưa?

• Tiêu chuẩn kết nối mặt bích: (JIS, ANSI, DIN, BS) Đã đồng bộ với tiêu chuẩn của hệ thống mặt bích hiện hữu chưa?

•  Cấp áp lực làm việc: Đã tính đến hệ số an toàn vượt áp chưa? (Ví dụ: Áp suất hệ thống 12 bar thì phải chọn van PN16).

•  Chủng loại kết cấu: Thiết kế yêu cầu cấu trúc Ty Nổi (OS&Y) hay Ty Chìm?

•  Vật liệu thân van & Đệm kín (Seat/Gasket): Có tương thích hoàn toàn với hóa tính và nhiệt độ của lưu chất không?

•  Chứng chỉ chất lượng: Sản phẩm có đầy đủ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng) và chứng nhận kiểm định PCCC (nếu dùng cho hệ cứu hỏa) không?

6. Câu Hỏi Thường Gặp (FAQ)

Gate valve dùng để làm gì trong hệ thống đường ống?

Van cổng (gate valve) được dùng với mục đích duy nhất là đóng hoàn toàn hoặc mở hoàn toàn dòng chảy lưu chất nhằm cô lập một đoạn ống, một thiết bị hoặc toàn bộ hệ thống khi cần bảo dưỡng, sửa chữa hoặc chuyển hướng dòng.

Tôi có thể dùng van cổng để điều chỉnh lưu lượng nước lớn nhỏ không?

Hoàn toàn không. Việc dùng van cổng để tiết lưu sẽ gây ra hiện tượng mài mòn dòng chảy xiết, làm hỏng nhanh chóng đĩa van và bệ van, dẫn đến hiện tượng rò rỉ không thể khắc phục khi đóng van sau này. Nếu muốn điều tiết lưu lượng, hãy sử dụng van cầu (globe valve) hoặc van điều khiển tuyến tính.

Làm thế nào để phân biệt nhanh van cổng ty nổi và ty chìm?

Cách phân biệt trực quan nhất là dựa vào chuyển động của trục van khi xoay vô lăng. Nếu trục van di chuyển trồi lên cao hướng ra ngoài khi mở van, đó là van ty nổi. Nếu trục van giữ nguyên vị trí cố định, chỉ có đĩa van bên trong di chuyển, đó là van ty chìm.

Nên ưu tiên chọn van cổng gang hay van cổng inox?

Lựa chọn này phụ thuộc vào tính chất môi trường và ngân sách. Van cổng gang có chi phí thấp, tối ưu cho các hệ thống nước sạch, nước thải trung tính và HVAC. Ngược lại, van cổng inox có giá thành cao hơn hẳn nhưng là bắt buộc đối với môi trường có độ ăn mòn cao như hóa chất, nước biển, hoặc yêu cầu vệ sinh an toàn nghiêm ngặt như thực phẩm.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Gate Valve
