Gate Valve 3 4: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Trong thiết kế và vận hành hệ thống đường ống, việc lựa chọn đúng thiết bị điều tiết không chỉ đảm bảo hiệu suất mà còn là "chìa khóa" giúp hệ thống bền bỉ theo thời gian. Gate valve 3 4 (hay van cổng 3/4 inch) là một trong những loại van cơ bản nhưng đóng vai trò cực kỳ quan trọng trong các hệ thống cấp nước tòa nhà, hệ thống HVAC và các đường ống khí nén quy mô nhỏ. Việc nhầm lẫn giữa gate valve và các loại van khác như ball valve có thể dẫn đến hậu quả nghiêm trọng như lưu lượng bị giảm đáng kể hoặc rò rỉ tại vị trí kết nối. Bài viết này sẽ phân tích chuyên sâu về gate valve 3 4 giúp bạn nắm vững kiến thức từ chuyên gia để lựa chọn chính xác cho dự án của mình.

Gate Valve 3 4 Là Gì?

Gate valve 3 4 inch là dòng van cổng có kích thước danh nghĩa là 3/4 inch, trong bảng quy đổi tiêu chuẩn quốc tế, loại van này tương đương với kích thước DN20.

Bảng quy đổi kích thước phổ biến

Để tránh sai sót khi mua hàng, hãy tham khảo bảng quy đổi sau:

Van cổng được thiết kế chuyên biệt cho chức năng đóng hoàn toàn hoặc mở hoàn toàn dòng chảy. Đặc điểm nổi bật của dòng van này là cấu tạo cửa van trượt lên xuống, giúp tạo ra một đường dẫn thông suốt, từ đó mang lại ưu điểm vượt trội về khả năng giảm thiểu tổn thất áp suất và tuổi thọ vận hành cực kỳ cao.

Nguyên Lý Hoạt Động Của Gate Valve 3 4

Nguyên lý hoạt động của gate valve 3 4 dựa trên sự di chuyển tịnh tiến của đĩa van. Khi bạn xoay tay quay (handwheel), trục van sẽ tác động lực làm đĩa van nâng lên (mở) hoặc hạ xuống (đóng) vuông góc với dòng chảy.

• Vì sao gate valve có tổn thất áp suất thấp? Khi van ở trạng thái mở hoàn toàn, đĩa van được rút hoàn toàn ra khỏi đường đi của lưu chất. Điều này tạo ra một lòng ống thông suốt, giúp lưu chất đi qua với lực cản tối thiểu.

• Vì sao gate valve không phù hợp để điều tiết? Nếu cố tình dùng van cổng để điều tiết lưu lượng bằng cách mở lấp lửng, dòng chảy cường độ cao sẽ va đập vào đĩa van, gây hiện tượng rung lắc, mài mòn nhanh chóng và hỏng gioăng làm kín.

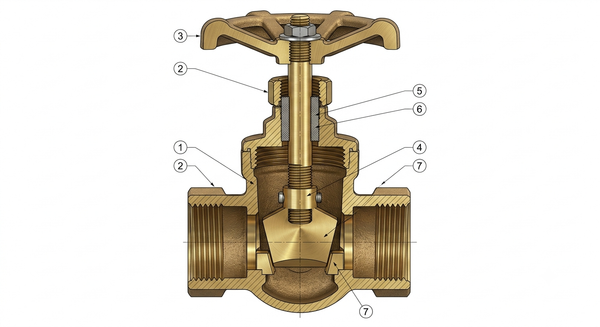

Cấu Tạo Chi Tiết Của Gate Valve 3 4

Một chiếc industrial gate valve hoàn chỉnh bao gồm các thành phần chủ chốt:

• Thân van (Body): Thường được chế tạo từ đồng, inox hoặc gang để phù hợp với môi trường lưu chất.

• Đĩa van (Gate Disc): Có thể là loại Solid wedge (đĩa cứng) hoặc Flexible wedge (đĩa linh hoạt) giúp tăng độ kín.

• Trục van (Stem): Phân loại thành Rising stem (trục nổi - dễ quan sát trạng thái van) hoặc Non-rising stem (trục chìm - tiết kiệm không gian).

• Tay quay & Gioăng: Đảm bảo vận hành thủ công dễ dàng và chống rò rỉ.

Các Loại Gate Valve 3 4 Phổ Biến Hiện Nay

Dựa vào vật liệu và kiểu kết nối, thị trường hiện nay cung cấp đa dạng các lựa chọn cho DN20 gate valve:

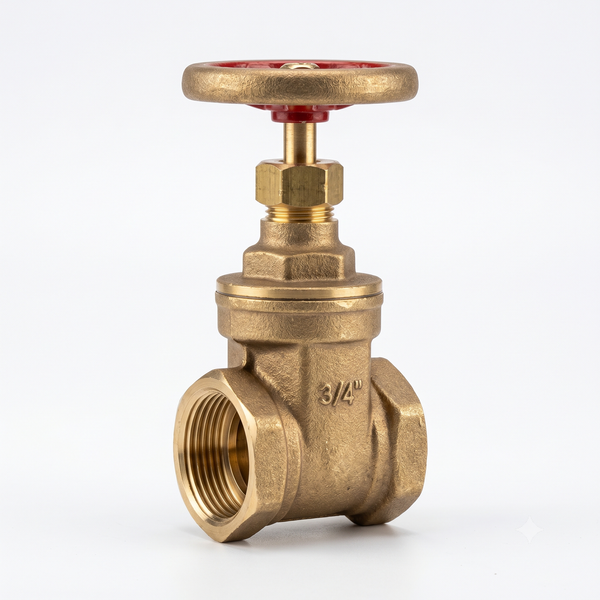

• Brass gate valve 3/4: Là lựa chọn tối ưu cho hệ thống nước sạch dân dụng nhờ giá thành hợp lý và độ bền tốt.

• Stainless steel gate valve 3/4: Phù hợp cho môi trường yêu cầu khắt khe về độ sạch, khả năng chống ăn mòn hóa chất cao.

• Cast iron gate valve 3/4: Giải pháp tiết kiệm chi phí cho các hệ thống đường ống công nghiệp lớn.

• Threaded & Flanged: Kết nối ren (Threaded) phổ biến cho các đường ống nhỏ, trong khi mặt bích (Flanged) thường dùng cho các hệ thống yêu cầu tháo lắp định kỳ.



Gate Valve 3 4 Và Ball Valve 3 4 Khác Nhau Như Thế Nào?

Việc phân biệt rõ ràng giữa hai loại van này là yếu tố sống còn cho hệ thống của bạn:

Khi nào nên chọn gate valve? Nếu hệ thống của bạn cần sự ổn định lâu dài và ít khi phải đóng mở thường xuyên, gate valve là lựa chọn ưu việt. Ball valve sẽ là lựa chọn tốt hơn nếu bạn cần thao tác đóng mở khẩn cấp hoặc điều khiển nhanh bằng điện/khí nén.

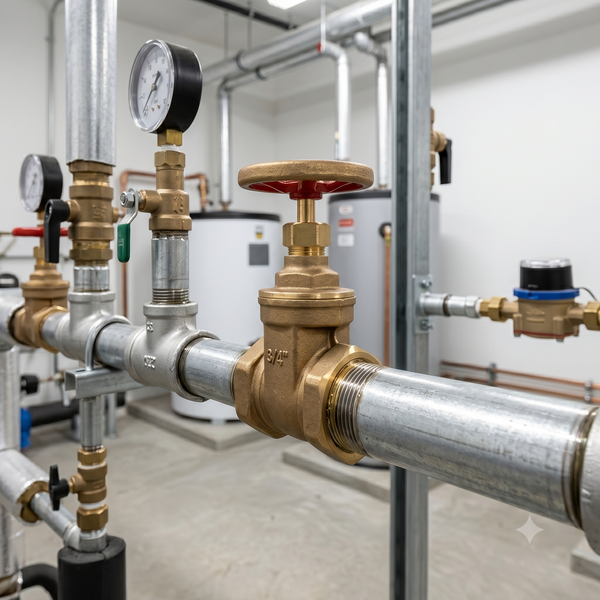

Ứng Dụng Thực Tế Của Gate Valve 3 4

Nhờ cấu tạo chắc chắn, gate valve 3 4 được ứng dụng rộng rãi trong:

• Hệ thống cấp nước tòa nhà và xử lý nước sạch.

• Hệ thống điều hòa không khí (HVAC) và PCCC.

• Các đường ống khí nén và công nghiệp nhẹ.

Tuy nhiên, sai lầm phổ biến nhất là chọn sai vật liệu hoặc áp suất làm việc, dẫn đến van bị hỏng sau thời gian ngắn. Luôn kiểm tra áp suất PN và chuẩn ren (BSP hoặc NPT) trước khi lắp đặt.

Hướng Dẫn Chọn Gate Valve 3 4 Phù Hợp

Để chọn mua sản phẩm đúng chuẩn, hãy thực hiện theo 6 bước:

1. Xác định lưu chất: Nước, hóa chất hay hơi nóng?

2. Kiểm tra áp suất: Đảm bảo PN của van cao hơn áp suất hệ thống.

3. Kiểm tra nhiệt độ: Lưu chất nóng hay lạnh ảnh hưởng đến chất liệu gioăng.

4. Lựa chọn vật liệu: Đồng, inox hay gang?

5. Xác định kiểu kết nối: Ren hay mặt bích?

6. Chọn thương hiệu: Ưu tiên đơn vị cung cấp đầy đủ CO-CQ.

Checklist Mua Hàng:  Đúng kích thước DN20 |  Đúng áp suất PN |  Đúng vật liệu |  Đúng kiểu kết nối | Đúng tiêu chuẩn ren |  Có CO-CQ |  Có bảo hành.

Câu Hỏi Thường Gặp (FAQ)

• Gate valve 3/4 là DN bao nhiêu?

• Gate valve 3/4 inch tương đương với DN20.

• Gate valve 3/4 có dùng cho nước nóng được không?

• Có, miễn là vật liệu thân van và gioăng chịu được nhiệt độ vận hành.

• Nên chọn gate valve đồng hay inox?

• Đồng phù hợp cho nước sinh hoạt, inox cho môi trường ăn mòn.

• Gate valve 3/4 chịu được áp suất bao nhiêu?

• Phổ biến nhất từ PN10 đến PN25.

• Gate valve có dùng để điều tiết lưu lượng không?

• Không nên, điều này làm đĩa van bị mài mòn rất nhanh.

Kết Luận

Gate valve 3/4 inch (DN20) là giải pháp hoàn hảo cho các hệ thống yêu cầu đóng mở hoàn toàn với tổn thất áp suất thấp nhất. Việc nắm rõ kiến thức kỹ thuật và lựa chọn đúng loại van không chỉ bảo vệ hệ thống của bạn mà còn giúp tối ưu chi phí vận hành lâu dài.
