Globe Valve DN50: Giải Pháp Điều Tiết Dòng Chảy Chính Xác Cho Hệ Thống Công Nghiệp
Trong vận hành các hệ thống cấp thoát nước, hơi nóng (steam) hay HVAC, bài toán hóc búa nhất mà các kỹ sư thường gặp phải chính là sự mất kiểm soát lưu lượng. Việc điều chỉnh dòng chảy không ổn định không chỉ gây ra hiện tượng dao động áp suất kịch liệt mà còn làm sụt giảm đáng kể hiệu suất toàn hệ thống.
Nhiều người có thói quen sử dụng van bi hoặc van cổng để điều tiết, nhưng đây là một sai lầm kỹ thuật nghiêm trọng dẫn đến việc hỏng đệm van và không thể kiểm soát dòng chảy như ý muốn. Trong bối cảnh đó, Globe valve DN50 (van cầu DN50) nổi lên như một lựa chọn "vàng". Tuy nhiên, làm thế nào để hiểu đúng bản chất và ứng dụng dòng van này một cách tối ưu thì không phải ai cũng nắm rõ.
1. Globe Valve DN50 là gì? Cấu tạo và Đặc điểm kỹ thuật

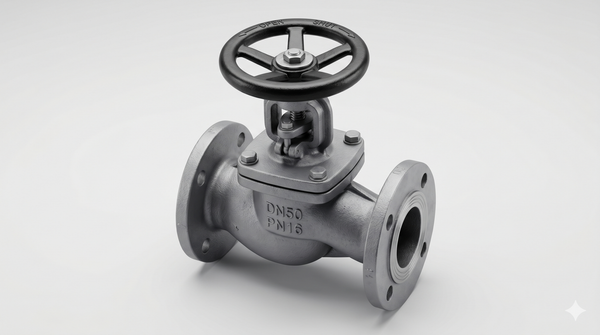

Globe valve DN50 là dòng van cầu có kích thước đường kính danh nghĩa là 50mm (tương đương khoảng 2 inch). Khác với các dòng van đóng mở nhanh, van cầu được thiết kế chuyên biệt cho nhiệm vụ điều tiết lưu lượng và đóng/mở dòng chảy với độ chính xác cao.

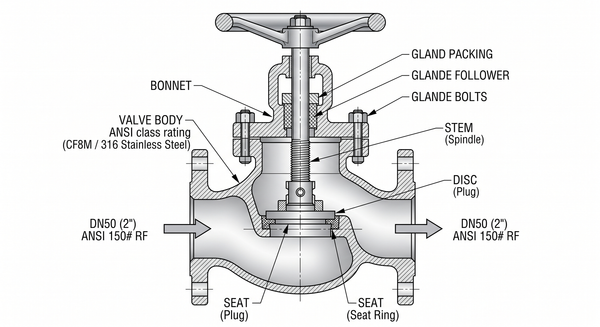

Đặc điểm cấu tạo "Chữ S" độc đáo
Điểm nhận dạng đặc trưng nhất của Globe valve chính là cấu trúc thân van dạng hình cầu với vách ngăn bên trong. Dòng chảy khi đi qua van sẽ phải di chuyển theo lộ trình uốn lượn dạng chữ "S".
Tạo lực cản: Chính lộ trình cong này tạo ra một lực cản tự nhiên đối với dòng lưu chất.
Dễ điều chỉnh: Nhờ lực cản này, người vận hành có thể kiểm soát tốc độ và lưu lượng dòng chảy một cách mượt mà và tuyến tính hơn hẳn các loại van khác.
2. Nguyên lý hoạt động: Sự tinh tế trong cơ chế nâng hạ

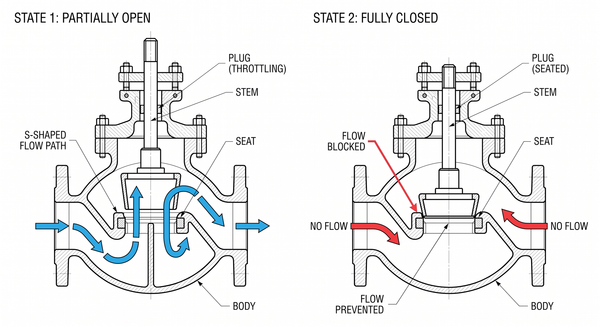

Nguyên lý hoạt động của Globe valve DN50 dựa trên chuyển động tịnh tiến của đĩa van dọc theo trục tâm.
Cơ chế đóng: Khi xoay tay quay theo chiều kim đồng hồ, trục van sẽ đẩy đĩa van hạ xuống. Khi đĩa van chạm sát vào ghế van (valve seat), dòng chảy sẽ bị chặn đứng hoàn toàn, tạo độ kín khít tuyệt đối.
Cơ chế mở & Điều tiết: Khi nâng đĩa van lên, khoảng cách giữa đĩa và ghế van thay đổi. Tùy vào vị trí cao hay thấp của đĩa van mà lưu lượng dòng chảy đi qua sẽ nhiều hay ít.
Bản chất kỹ thuật: Đánh đổi để kiểm soát
Thực tế, Globe valve có khả năng điều tiết tốt hơn hẳn van bi hay van cổng. Tuy nhiên, các kỹ sư cần lưu ý rằng thiết kế chữ S gây ra tổn thất áp suất (pressure drop) cao hơn. Đây là sự đánh đổi cần thiết để có được khả năng kiểm soát dòng chảy chính xác từng milimet.
3. Phân loại Globe Valve DN50 chuyên sâu
Để đáp ứng các môi trường làm việc khắc nghiệt, van cầu DN50 được phân tách thành nhiều loại dựa trên vật liệu và thiết kế thân.
Phân loại theo vật liệu cấu tạo
Gang (Cast Iron): Dòng phổ biến nhất nhờ giá thành rẻ, phù hợp cho hệ thống nước sạch hoặc nước thải dân dụng.
Thép (Carbon Steel): Khả năng chịu nhiệt và áp suất cao vượt trội, là lựa chọn số 1 cho các đường ống hơi nóng (steam) công nghiệp.
Inox (Stainless Steel): Chống ăn mòn hóa học và oxy hóa tuyệt vời, thường dùng trong ngành thực phẩm, dược phẩm hoặc hóa chất.
Phân loại theo kiểu kết nối và dòng chảy
Kiểu kết nối: Gồm nối ren (cho hệ thống nhỏ), mặt bích (flange - tiêu chuẩn cho DN50) và hàn (cho hệ thống cao áp).
Kiểu dòng chảy:
Z-type: Thiết kế chữ S phổ biến nhất.
Y-type: Thân van nghiêng một góc giúp dòng chảy thẳng hơn, giảm thiểu tổn thất áp suất.
Angle type: Dạng góc 90 độ, vừa đóng vai trò điều tiết vừa thay thế cho một khớp nối cút vuông.
4. Tại sao kích thước DN50 lại là "Size quốc dân"?
Trong hầu hết các công trình công nghiệp và dân dụng, kích thước DN50 (2 inch) luôn chiếm tỷ trọng lớn nhất. Có 3 lý do chính:
Tính tương thích cao: Phù hợp với lưu lượng của đa số các nhánh ống phân phối trong tòa nhà hoặc nhà máy.
Dễ dàng thay thế: Do là kích thước tiêu chuẩn, việc tìm kiếm phụ kiện thay thế hoặc bảo trì cực kỳ thuận tiện với chi phí hợp lý.
Cân bằng hiệu năng: DN50 đủ lớn để tải lưu lượng cần thiết nhưng cũng đủ nhỏ để thao tác vận hành bằng tay quay nhẹ nhàng, không cần đến bộ truyền động điện phức tạp.
5. So sánh Globe Valve DN50 với các dòng van phổ thông
| Tiêu chí | Globe Valve | Van Bi (Ball Valve) | Van Cổng (Gate Valve) |
| Khả năng điều tiết | Rất tốt | Kém (dễ hỏng seal) | Không (chỉ dùng đóng/mở) |
| Tổn thất áp suất | Cao | Thấp | Rất thấp |
| Tốc độ đóng mở | Chậm (an toàn) | Nhanh (dễ gây búa nước) | Chậm |
6. Ứng dụng thực tế và Những sai lầm "đắt giá"

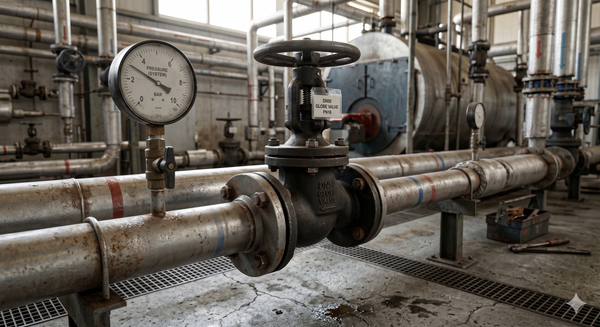

Globe valve DN50 được ứng dụng rộng rãi trong các hệ thống nước, hơi nóng, dầu khí và HVAC. Tuy nhiên, việc lắp đặt sai cách có thể dẫn đến hậu quả nghiêm trọng.
Sai lầm thường gặp
Lắp ngược chiều dòng chảy: Trên thân van luôn có mũi tên chỉ hướng (flow arrow). Lắp ngược sẽ khiến áp suất đẩy ngược lên đĩa van, gây rung lắc và nhanh hỏng trục.
Dùng van gang cho hơi nóng: Gang dễ bị "sốc nhiệt" dẫn đến nứt vỡ. Với hơi nóng, bắt buộc phải dùng van cầu thép hoặc inox.
Không tính toán sụt áp: Bỏ qua tổn thất áp suất của van cầu có thể khiến áp suất ở cuối nguồn không đủ để vận hành thiết bị.
7. Hướng dẫn lắp đặt và Checklist chọn van chuẩn
Cách lắp đặt đúng kỹ thuật
Vệ sinh đường ống: Loại bỏ rác hàn, cát đá để tránh làm trầy xước ghế van.
Xác định chiều dòng chảy: Đảm bảo hướng mũi tên trên thân van trùng với hướng đi của lưu chất.
Siết kết nối đều tay: Đối với mặt bích, cần siết đối xứng các bulong để tránh làm vênh bích gây rò rỉ.
Checklist chọn mua Globe Valve DN50
[ ] Xác định đúng kích thước DN50 (2 inch).
[ ] Kiểm tra áp suất vận hành (PN10, PN16 hay PN25).
[ ] Chọn vật liệu phù hợp môi trường (Nước -> Gang; Hơi -> Thép; Hóa chất -> Inox).
[ ] Kiểm tra kiểu kết nối (Mặt bích hay nối ren).
8. FAQ - Những câu hỏi thường gặp
1. DN50 là bao nhiêu inch?
DN50 tương đương với đường kính ngoài khoảng 60mm và kích thước danh nghĩa là 2 inch.
2. Tại sao Globe valve gây tụt áp?
Do cấu tạo bên trong dạng chữ S, lưu chất phải thay đổi hướng đi liên tục, tạo ra lực cản và ma sát lớn dẫn đến sụt giảm áp suất.
3. Van cầu có dùng để đóng mở hoàn toàn được không?
Có, van cầu đóng rất kín. Tuy nhiên, nếu chỉ thuần túy đóng mở mà không điều tiết, dùng van bi sẽ hiệu quả và nhanh chóng hơn.
4. Nên chọn Globe valve nối ren hay mặt bích?
Với kích thước DN50, kết nối mặt bích thường được ưu tiên vì độ chắc chắn và dễ dàng tháo dỡ để bảo trì hơn so với nối ren.
Kết luận:
Globe valve DN50 không chỉ đơn thuần là một phụ kiện ngăn dòng, mà là "trái tim" điều phối lưu lượng cho hệ thống. Hiểu rõ cấu tạo, nguyên lý và chọn đúng vật liệu sẽ giúp bạn tối ưu hóa hiệu suất vận hành, giảm thiểu chi phí năng lượng và kéo dài tuổi thọ cho toàn bộ công trình. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Globe Valve DN50
