Grooved Coupling: Giải Pháp Kết Nối Đường Ống Hiện Đại, Chống Rung Và Thi Công Tốc Độ

Trong kỷ nguyên xây dựng hiện đại, tiến độ thi công và độ an toàn vận hành là hai yếu tố sống còn quyết định sự thành bại của một dự án cơ điện (ME). Đối với các hệ thống phòng cháy chữa cháy (PCCC) đòi hỏi tiến độ lắp đặt thần tốc, hệ thống HVAC yêu cầu triệt tiêu rung động tối đa, hay các đường ống công nghiệp cần bảo trì định kỳ một cách linh hoạt, phương pháp hàn cắt truyền thống đã không còn là sự lựa chọn tối ưu.

Thực tế tại công trường cho thấy, việc hàn ống không chỉ tiêu tốn nhiều thời gian, nhân lực mà còn tiềm ẩn nguy cơ cháy nổ cao và rất khó tháo lắp khi cần bảo dưỡng. Hơn nữa, hiện tượng rò rỉ tại điểm nối do thợ hàn non tay nghề hoặc mối hàn bị nứt gãy dưới tác động của áp lực liên tục là vấn đề vô cùng nhức nhối.

Để giải quyết triệt để những bất cập này, grooved coupling đã ra đời như một cuộc cách mạng kỹ thuật. Đây là giải pháp kết nối cơ khí hiện đại, an toàn và toàn diện thay thế hoàn toàn phương pháp hàn hoặc nối ren truyền thống. Việc ứng dụng khớp nối groove (hay còn gọi là coupling rãnh, grooved pipe coupling) đang trở thành tiêu chuẩn bắt buộc tại các công trình quy mô lớn hiện nay.

Grooved Coupling Là Gì?

Grooved coupling là phụ kiện kết nối đường ống bằng cơ chế rãnh groove và gioăng kín, thường dùng trong hệ thống PCCC, HVAC và công nghiệp. Thay vì cố định bằng mối hàn chảy nhiệt hoặc bước ren, loại phụ kiện này sử dụng cơ chế ngàm cơ học lồng khớp vào rãnh được định hình sẵn ở đầu ống.

Về mặt cấu tạo kỹ thuật, một bộ grooved mechanical coupling tiêu chuẩn bao gồm ba thành phần cốt lõi:

• Thân coupling: Thường được đúc bằng vật liệu ductile iron coupling (gang cầu) chịu lực độ bền cao, hoặc bằng thép không gỉ (inox) cho các môi trường đặc thù. Thân được chia thành hai mảnh (hoặc nhiều mảnh đối với kích thước lớn) để ốp chặt vào đầu ống.

• Gioăng cao su (Gasket): Vòng đệm dạng hình chữ C đặc biệt nằm bên trong thân bích, thường làm từ gioăng EPDM hoặc NBR. Gioăng chịu trách nhiệm ôm khít hai đầu ống và tạo độ kín tuyệt đối khi có dòng lưu chất đi qua.

• Bulong đai siết: Cặp bulong và đai ốc thép cường độ cao có nhiệm vụ siết chặt hai nửa thân gá lại với nhau, khóa chặt ngàm khớp nối vào rãnh ống.

Chức năng chính của sản phẩm này là thực hiện việc liên kết hai đầu ống thép groove lại với nhau một cách nhanh chóng, tạo thành một grooved joint (mối nối rãnh) vững chắc nhưng vẫn đảm bảo tính linh hoạt cơ học.

Nguyên Lý Hoạt Động Của Grooved Coupling

Nguyên lý làm việc của grooved joint dựa trên sự kết hợp giữa cơ chế ngàm cơ học và áp lực tự làm kín của gioăng cao su.

• Trước tiên, hai đầu ống cần kết nối sẽ được tạo một đường rãnh chìm xung quanh chu vi (bằng phương pháp cán rãnh - roll grooving hoặc cắt rãnh - cut grooving) theo đúng groove standard (tiêu chuẩn rãnh).

• Vòng gioăng đệm chữ C được bôi trơn và lồng vào giữa mép nối của hai đầu ống.

• Khi hai nửa thân gá kim loại được ốp vào và siết chặt bằng bulong, phần gờ nhô ra bên trong thân coupling sẽ ăn khớp hoàn toàn vào rãnh đã cán trên ống.

Điều thú vị nằm ở chỗ, khi hệ thống vận hành và áp lực lưu chất tăng lên, áp suất nước sẽ lọt vào lòng chữ C của gioăng, ép ngược hai mép gioăng cao su bám chặt hơn nữa vào thành ống. Áp lực càng cao, độ kín khít của khớp nối càng lớn.

Vì sao coupling groove giảm rung tốt và hấp thụ giãn nở nhiệt?

Khác với mối hàn cứng nhắc biến toàn bộ đường ống thành một khối đặc liên tục, khớp nối rãnh có một khoảng hở kỹ thuật nhỏ giữa hai đầu ống bên trong lòng thân coupling. Khoảng hở này, kết hợp với độ đàn hồi cao của gioăng EPDM, cho phép đường ống có khả năng co giãn tự do khi nhiệt độ thay đổi (giãn nở nhiệt) và tự hấp thụ các chấn động từ máy bơm, máy nén mà không truyền ứng suất gây nứt gãy các giá đỡ chịu lực.

Tại sao thi công bằng khớp nối rãnh nhanh hơn hàn?

Việc lắp đặt một grooved pipe coupling chỉ mất vài phút với các thao tác gá, đặt gioăng và siết hai con bulong bằng cờ lê cầm tay. Ngược lại, để hàn một mối nối ống thép cỡ lớn, kỹ sư phải tiến hành vát mép, hàn lót, hàn phủ nhiều lớp, chụp X-ray kiểm tra khuyết tật và sơn chống rỉ. Thi công bằng hệ rãnh giúp đẩy nhanh tiến độ công trình lên gấp 3 đến 4 lần.

Các Loại Grooved Coupling Phổ Biến

Trong một grooved piping system (hệ thống đường ống rãnh), tùy thuộc vào vị trí và yêu cầu cơ học mà các kỹ sư sẽ chỉ định loại khớp nối phù hợp.

Phân loại theo chức năng cơ học

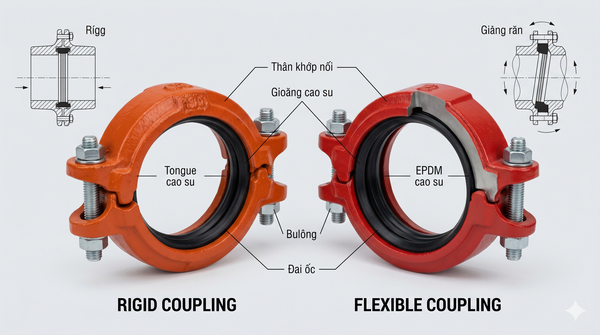

• Rigid coupling (Khớp nối cứng): Thiết kế phần ngàm kẹp của thân coupling ôm khít và khóa chặt tuyệt đối vào rãnh ống, loại bỏ hoàn toàn khả năng xoay, uốn góc hoặc dịch chuyển tịnh tiến của đường ống. Loại này đem lại sự ổn định định hình cao cho các đường ống trục đứng dài hoặc các đoạn ống thẳng dài trên giá đỡ.

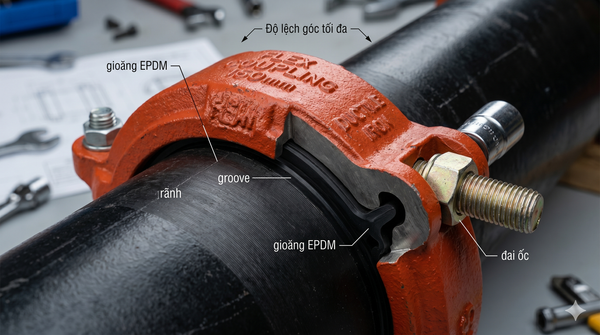

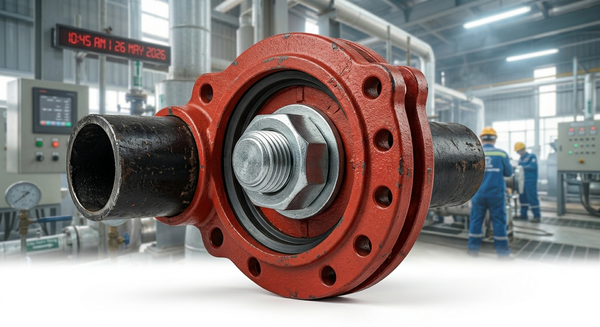

• Flexible coupling (Khớp nối mềm): Cho phép một độ dịch chuyển tịnh tiến dọc trục và một góc lệch uốn nhất định giữa hai đầu ống. Đây là loại khớp nối mềm đường ống lý tưởng tại các vị trí kết nối máy bơm, khu vực có địa hình sụt lún nhẹ hoặc các khúc quanh chịu ứng suất nhiệt lớn.

Phân loại theo vật liệu chế tạo

• Gang ductile (Ductile Iron): Loại phổ biến nhất chiếm 90% thị trường, cho độ bền uốn và chịu va đập tuyệt vời.

• Inox (Stainless Steel 304/316): Dùng trong môi trường xử lý hóa chất, nước mặn hoặc các nhà máy vi sinh yêu cầu chống ăn mòn tuyệt đối.

• Thép mạ kẽm: Thân gang được nhúng kẽm để tăng cường khả năng chống rỉ sét khi lắp đặt ngoài trời hoặc môi trường ẩm ướt.

Thông Số Kỹ Thuật Grooved Coupling

Việc lựa chọn đúng thông số grooved coupling quyết định trực tiếp đến tính lắp lẫn và độ an toàn của hệ thống. Dưới đây là bảng thông số tiêu chuẩn chung được áp dụng cho các dòng khớp nối rãnh công nghiệp:

Bảng tra thông số kỹ thuật Grooved Coupling thông dụng

Lưu ý kỹ thuật: Đối với các hệ thống PCCC cao cấp, khớp nối bắt buộc phải đạt các chứng chỉ kiểm định an toàn quốc tế khắt khe như UL (Underwriters Laboratories) và FM (Factory Mutual Systems).

So Sánh Grooved Coupling Và Kết Nối Hàn

Để hiểu rõ tại sao xu hướng dịch chuyển từ kết nối hàn sang hệ rãnh lại diễn ra mạnh mẽ, hãy cùng đối chiếu hai phương pháp này qua bảng tiêu chí dưới đây:

Bảng đối chiếu tính năng khớp nối rãnh và mối hàn truyền thống

Khi nào phương pháp hàn vẫn phù hợp hơn?

Mặc dù grooved fitting sở hữu nhiều lợi thế vượt trội, phương pháp hàn vẫn giữ vị trí độc tôn trong các hệ thống dẫn lưu chất có nhiệt độ siêu cao (như hơi quá nhiệt, dầu nóng vượt quá 150 độ C) hoặc các hệ thống ống dẫn hóa chất đặc chủng áp lực cực cao, nơi mà các vật liệu gioăng cao su như EPDM hay NBR không thể chịu đựng được môi trường phá hủy của dung môi.

Vì Sao Chọn Sai Grooved Coupling Có Thể Gây Rò Rỉ?

Rất nhiều sự cố tràn nước hoặc tụt áp đường ống chữa cháy phát sinh tại công trường do những sai sót chủ quan trong khâu chọn lựa vật tư:

• Sai kích thước groove: Mỗi nhà sản xuất ống có độ dày thành ống khác nhau. Nếu chiều sâu rãnh cán (groove depth) không đạt chuẩn kỹ thuật, ngàm của coupling sẽ không ngậm hết rãnh, khi hệ thống tăng áp, khớp nối sẽ bị trượt và bục ren.

• Chọn sai vật liệu gioăng: Dùng gioăng EPDM (chuyên cho nước, khí) cho hệ thống dẫn dầu hoặc hóa chất gốc hydrocacbon. Lưu chất sẽ làm gioăng cao su bị trương nở, mủn ra và rách nát sau vài tuần vận hành.

• Siết bulong không đều lực: Việc siết chặt hoàn toàn một bên bulong trước rồi mới siết bên còn lại sẽ làm thân coupling bị nghiêng, méo và kẹp rách vòng cao su bên trong.

Phân tích biến động môi trường:

Hiện tượng giãn nở nhiệt và áp lực xung kích liên tục từ cụm bơm nếu không được tính toán phân bổ đan xen các khớp flexible coupling hợp lý sẽ làm mỏi kim loại tại các góc cua, bẻ gãy gờ ngàm kẹp của khớp nối cứng.

Grooved Coupling Được Dùng Trong Những Hệ Thống Nào?

Với độ tin cậy cơ học cao, phụ kiện groove xuất hiện dày đặc trong các bản vẽ thiết kế của các hạ tầng hiện đại:

• Hệ thống PCCC: Đây là mảnh đất diễn chính của coupling pccc. Hệ thống đường ống cứu hỏa nhà cao tầng, nhà xưởng công nghiệp hiện nay gần như 100% sử dụng hệ rãnh để đảm bảo tốc độ thi công và khả năng chịu tải áp lực tức thời khi kích hoạt hệ thống bơm chữa cháy.

• Hệ HVAC (Thông gió và điều hòa không khí): Dùng kết nối các đường ống nước lạnh Chiller, hệ thống tháp giải nhiệt (cooling tower) nhằm mục đích hấp thụ chấn động tần số cao từ máy nén, ngăn rung động truyền vào kết cấu tòa nhà.

• Hệ thống cấp thoát nước và xử lý nước: Kết nối các trục ống gang hoặc thép dẫn nước sạch công suất lớn, đường ống công nghệ trong các trạm xử lý nước thải.

Những Sai Lầm Thường Gặp Khi Lắp Grooved Coupling

• Bề mặt rãnh ống không phẳng hoặc dính xỉ cắt: Thợ thi công không mài nhẵn mép rãnh sau khi cán, khiến các gờ sắc nhọn cứa đứt gioăng cao su khi ép thân coupling vào.

• Không sử dụng mỡ bôi trơn chuyên dụng cho gioăng: Lắp khô gioăng làm tăng ma sát, khiến gioăng bị xoắn bặn, gập mép bên trong lòng khớp nối mà người thợ không thể nhìn thấy bằng mắt thường.

• Không kiểm tra độ đồng tâm của trục ống: Cố tình dùng lực bulong để kéo hai đầu ống bị lệch trục về gần nhau. Điều này tạo ra ứng suất uốn liên tục phá hủy vòng đệm.



Hướng Dẫn Chọn Grooved Coupling Phù Hợp

Hãy áp dụng bảng checklist dưới đây để đưa ra quyết định mua sắm vật tư chính xác nhất:

Checklist kỹ thuật dành cho kỹ sư dự án:

1. Đường kính ngoài chính xác của ống là bao nhiêu? (Tra chuẩn OD của ống để chọn kích thước DN khớp nối tương thích).

2. Áp lực làm việc tĩnh và áp lực thử nghiệm (test áp) là bao nhiêu? (Thông thường chọn loại chịu tải 300 PSI cho hệ thống an toàn).

3. Lưu chất trong ống là gì? (Nước sạch, nước định lượng PCCC chọn gioăng EPDM; nước lẫn dầu chọn gioăng NBR).

4. Vị trí lắp đặt có yêu cầu triệt tiêu chấn động không? (Gần máy bơm chọn flexible coupling, đoạn trục dọc tòa nhà chọn rigid coupling).

5. Điều kiện môi trường? (Trong nhà dùng gang cầu sơn màu tiêu chuẩn; ngoài trời hoặc hầm mỏ ẩm ướt dùng thép mạ kẽm hoặc inox).

Cách Lắp Đặt Grooved Coupling Đúng Kỹ Thuật

Tuân thủ quy trình thi công 5 bước dưới đây để đảm bảo mối nối rãnh bền bỉ theo tuổi thọ công trình:

Quy trình thi công chuẩn hóa:

Lưu ý quan trọng: Trong suốt quá trình siết bulong, phải đảm bảo khoảng cách khe hở giữa hai tai của thân coupling ở hai bên phải co lại đồng đều nhau. Tuyệt đối không siết chết một bên làm nghiêng khớp nối. Sau khi hoàn thiện toàn bộ phân đoạn, tiến hành bơm nước thử áp tĩnh để kiểm tra rò rỉ trước khi bọc cách nhiệt hoặc đưa vào vận hành.

Câu Hỏi Thường Gặp Về Grooved Coupling (FAQ)

FAQ 1: Grooved coupling chịu được áp lực tối đa bao nhiêu bar?

Các dòng khớp nối rãnh thông dụng cho hệ PCCC và HVAC hiện nay có áp lực làm việc tiêu chuẩn là 300 PSI (tương đương khoảng 20.6 bar). Một số dòng chuyên dụng áp lực cao có thể chịu tải lên tới 750 PSI (~51 bar).

FAQ 2: Làm sao để phân biệt nhanh Rigid coupling và Flexible coupling bằng mắt thường?

Bạn có thể nhìn vào thiết kế gờ ngàm bên trong thân coupling. Thân của Rigid coupling thường có thiết kế gờ chéo góc đan xen (angled-pad) để khi siết chặt, hai nửa thân sẽ trượt chéo và bấu chặt cố định vào ống. Trong khi đó, Flexible coupling có gờ thẳng, lòng gờ rộng hơn rãnh ống một chút để tạo không gian cho ống dịch chuyển tự do trong biên độ cho phép.

FAQ 3: Khớp nối rãnh có dùng cho hệ thống ống nhựa được không?

Hoàn toàn được. Hiện nay có các dòng phụ kiện groove chuyên dụng dành cho ống nhựa HDPE hoặc PVC dày, tuy nhiên quy trình tạo rãnh trên ống nhựa sẽ sử dụng phương pháp cắt rãnh (cut groove) thay vì cán rãnh như ống thép để tránh làm biến dạng cơ học thành ống.

FAQ 4: Có thể lắp đặt coupling groove ở ngoài trời không?

Được, nhưng bạn nên lựa chọn loại thân khớp nối được xử lý bề mặt bằng phương pháp mạ kẽm nhúng nóng hoặc sơn phủ epoxy chống tia UV cường độ cao, kết hợp sử dụng bulong bằng thép không gỉ để ngăn ngừa hiện tượng rỉ sét và kẹt ren theo thời gian.

FAQ 5: Khi nào thì nên dùng gioăng EPDM và khi nào dùng NBR?

Gioăng EPDM là dòng gioăng đa năng chịu nhiệt tốt (từ -34 độ C đến 110 độ C), cực kỳ thích hợp cho môi trường nước sạch, nước thải, hệ thống PCCC, khí nén không chứa dầu. Trong khi đó, gioăng NBR (Nitrile) là loại chuyên dụng có khả năng kháng dầu, mỡ, hydrocacbon tốt nhưng dải chịu nhiệt hẹp hơn, thích hợp cho đường ống dẫn dầu, nhiên liệu hoặc khí nén có lẫn hơi dầu máy nén.

Tổng Kết

Grooved coupling đã và đang khẳng định vị thế độc tôn là giải pháp kết nối đường ống công nghiệp thông minh, an toàn và hiệu quả nhất hiện nay. Lợi ích từ việc cắt giảm 70% thời gian thi công, loại bỏ hoàn toàn nguy cơ cháy nổ do hàn cắt, cùng khả năng giảm rung chấn, bù giãn nở nhiệt tuyệt vời đã biến dòng phụ kiện này thành sự lựa chọn hàng đầu của các chủ đầu tư và nhà thầu thông thái.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Grooved Coupling
