HDPE Flange: Giải Pháp Kết Nối Chuyên Dụng Cho Hệ Thống Ống Nhựa
Hãy tưởng tượng bạn đang vận hành một hệ thống cấp nước quan trọng, và đột nhiên, "Một hệ thống ống HDPE bị rò rỉ ngay tại vị trí kết nối..." Áp lực nước sụt giảm, nước thất thoát, và công việc bị gián đoạn. Đây là cơn ác mộng của bất kỳ nhà quản lý hệ thống đường ống nào.
Nguyên nhân thường không nằm ở bản thân ống HDPE bền bỉ, mà là do việc sử dụng sai loại mặt bích hoặc quy trình lắp đặt không đúng kỹ thuật. Các mối nối truyền thống có thể không đủ độ kín hoặc không chịu được áp lực, dẫn đến sự cố đáng tiếc.
Giải pháp tối ưu cho vấn đề này chính là HDPE flange – một phụ kiện kết nối được thiết kế chuyên dụng để giải quyết triệt để bài toán rò rỉ tại các điểm giao cắt. Mối nối bằng mặt bích quyết định trực tiếp đến độ kín và tuổi thọ của toàn bộ hệ thống đường ống.

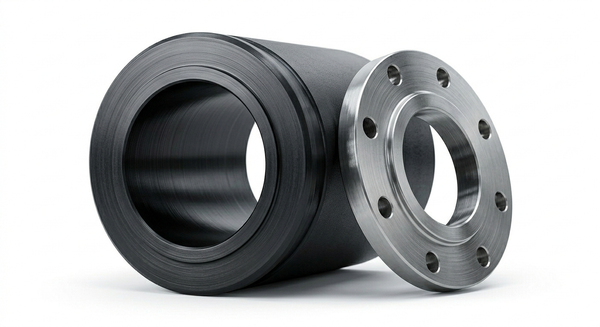

HDPE flange là gì?
HDPE flange là một loại phụ kiện mặt bích được thiết kế đặc biệt để sử dụng cho ống nhựa HDPE. Nó đóng vai trò như một "cầu nối" vững chắc, cho phép bạn dễ dàng kết nối ống HDPE với các thiết bị khác trong hệ thống như van, máy bơm, đồng hồ đo nước, hoặc thậm chí là các đường ống làm từ vật liệu khác nhau.
HDPE flange là phụ kiện mặt bích dùng để kết nối ống nhựa HDPE với các thiết bị hoặc hệ thống đường ống, đảm bảo độ kín nước tuyệt đối, khả năng chịu áp lực cao và sự thuận tiện trong việc tháo lắp, bảo trì.
Sử dụng HDPE flange giúp bạn tạo ra các mối nối chắc chắn, đáng tin cậy, đồng thời linh hoạt trong việc lắp đặt và vận hành hệ thống đường ống.
Nguyên lý hoạt động của HDPE flange
Để hiểu rõ nguyên lý hoạt động của HDPE flange, chúng ta cần xem xét cấu tạo của nó. Một bộ HDPE flange hoàn chỉnh thường không chỉ có một mảnh duy nhất mà là sự kết hợp của: Stub end (đầu nối HDPE) và Backing ring (mặt bích kim loại).
Nguyên lý hoạt động diễn ra như sau:
Hàn stub end vào ống: Đầu tiên, một đầu của stub end (làm từ nhựa HDPE) sẽ được hàn nhiệt hoặc hàn điện trở trực tiếp vào đầu ống HDPE. Mối hàn này đảm bảo độ kín và chắc chắn như chính thân ống.
Lắp backing ring: Tiếp theo, mặt bích kim loại (backing ring) sẽ được lồng vào stub end và ống. Mặt bích này có các lỗ bu-lông để kết nối.
Siết bu-lông: Khi kết nối hai mặt bích (hoặc mặt bích với thiết bị khác), bạn sẽ đặt gioăng (gasket) vào giữa và siết chặt các bu-lông. Lực ép từ bu-lông sẽ nén gioăng, tạo ra một mối nối kín nước hoàn toàn.
Bản chất: Đây là sự kết hợp thông minh giữa nhựa (HDPE) và kim loại (flange): Nhựa đảm bảo khả năng tương thích và hàn nối với ống, trong khi kim loại cung cấp sức mạnh và khả năng bắt bu-lông chắc chắn.
Bản thân ống nhựa HDPE không thể bắt bu-lông trực tiếp do đặc tính vật liệu. Do đó, HDPE flange (với stub end và backing ring) là phụ kiện không thể thiếu để hỗ trợ việc kết nối chuẩn và chắc chắn cho hệ thống.

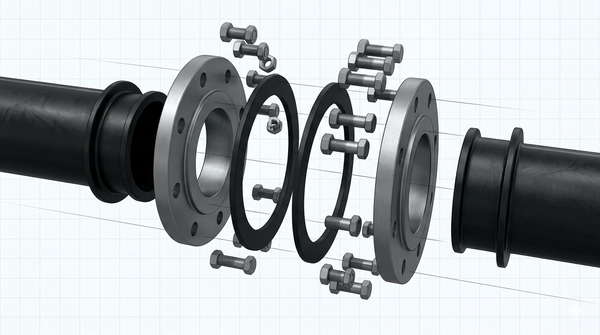

Cấu tạo của HDPE flange
Một bộ HDPE flange chuẩn bao gồm các thành phần cơ bản sau:
Stub end (HDPE): Đây là bộ phận cốt lõi, làm bằng nhựa HDPE PE100 hoặc PE80 cao cấp, có một đầu để hàn nối với ống và một đầu có "gờ" để giữ mặt bích kim loại.
Backing flange (thép/inox): Đây là vòng mặt bích làm bằng kim loại (thép mạ kẽm, thép sơn đen, hoặc inox 304/316). Nó được lồng vào stub end và có các lỗ để bắt bu-lông.
Gioăng (gasket): Thường làm bằng cao su EPDM, NBR hoặc Tefflon, được đặt giữa hai bề mặt mặt bích để đảm bảo độ kín.
Bu-lông – đai ốc: Dùng để siết chặt hai mặt bích với nhau, tạo lực ép lên gioăng. Thường làm bằng thép mạ kẽm hoặc inox.
Sự kết hợp này mang lại cho HDPE flange khả năng chịu áp lực tốt, độ bền cao và khả năng chống ăn mòn hiệu quả.
Phân loại HDPE flange
Trên thị trường hiện nay, HDPE flange được phân loại dựa trên một số tiêu chí khác nhau để phù hợp với đa dạng nhu cầu lắp đặt:
Theo cấu trúc
Stub end + backing ring: Đây là loại phổ biến nhất, cho phép linh hoạt trong việc lựa chọn vật liệu mặt bích kim loại và dễ dàng lắp đặt.
Flange HDPE nguyên khối (Integrated Flange): Một số ít trường hợp sử dụng mặt bích được đúc liền khối từ nhựa HDPE. Loại này thường dùng cho các ứng dụng áp lực thấp và kích thước nhỏ.
Theo tiêu chuẩn
DIN (Tiêu chuẩn Đức): Phổ biến nhất tại Việt Nam và Châu Âu.
ANSI (Tiêu chuẩn Mỹ): Dùng cho các dự án theo tiêu chuẩn Mỹ.
JIS (Tiêu chuẩn Nhật Bản): Dùng cho các dự án theo tiêu chuẩn Nhật.
Theo áp lực
PN10: Chịu áp lực làm việc tối đa 10 bar.
PN16: Chịu áp lực làm việc tối đa 16 bar.
Việc phân loại rõ ràng giúp người dùng lựa chọn đúng loại HDPE flange phù hợp với yêu cầu kỹ thuật của dự án.
Thông số kỹ thuật cần quan tâm
Khi lựa chọn HDPE flange, bạn cần đặc biệt chú ý đến các thông số kỹ thuật sau để đảm bảo tính tương thích và an toàn cho hệ thống:
Đường kính (DN): Kích thước định danh của ống HDPE (ví dụ: DN50, DN100, ..., DN1000+).
Áp lực làm việc: PN10 hoặc PN16, phải phù hợp với áp lực của hệ thống.
Độ dày flange: Ảnh hưởng đến khả năng chịu lực của mặt bích kim loại.
Số lỗ bu-lông: Phải khớp với mặt bích của thiết bị cần kết nối.
Tiêu chuẩn kết nối: DIN, ANSI, hay JIS để đảm bảo khớp nối.
Gợi ý: Để quá trình lựa chọn diễn ra chính xác và nhanh chóng, bạn nên tham khảo bảng thông số kỹ thuật chi tiết của nhà sản xuất hoặc đơn vị cung cấp uy tín.
So sánh HDPE flange vs flange thép/inox
Mặc dù có cùng chức năng kết nối, nhưng HDPE flange và mặt bích kim loại (thép/inox) có những đặc tính và phạm vi ứng dụng khác nhau:
| Tiêu chí | HDPE Flange | Flange thép/inox |
| Trọng lượng | Nhẹ, dễ vận chuyển và lắp đặt. | Nặng, đòi hỏi thiết bị hỗ trợ khi lắp đặt. |
| Chống ăn mòn | Rất tốt, không bị rỉ sét do hóa chất hay môi trường. | Thép dễ bị ăn mòn, inox chống ăn mòn tốt nhưng giá cao. |
| Chịu nhiệt | Thấp hơn, thường không dùng cho hệ thống nước nóng. | Cao, chịu được nhiệt độ lớn. |
| Lắp ống nhựa | Tốt, tương thích hoàn toàn về vật liệu và phương pháp hàn. | Không phù hợp, cần phụ kiện chuyển đổi phức tạp. |
Kết luận: HDPE flange là giải pháp tối ưu cho hệ thống ống nhựa, trong khi mặt bích kim loại (thép/inox) phù hợp cho hệ thống ống thép. Việc sử dụng đúng loại mặt bích cho từng vật liệu ống là yếu tố quan trọng để đảm bảo hiệu suất và độ bền của hệ thống.
Tại sao phải dùng HDPE flange?
Sử dụng HDPE flange không chỉ là một yêu cầu kỹ thuật mà còn mang lại nhiều lợi ích thiết thực cho hệ thống đường ống của bạn:
Đảm bảo độ kín nước tuyệt đối: Quy trình hàn stub end vào ống kết hợp với lực ép bu-lông tạo ra một mối nối kín, ngăn chặn tình trạng rò rỉ lưu chất.
Dễ dàng tháo lắp và bảo trì: Khi cần vệ sinh, sửa chữa hoặc thay thế các thiết bị trong hệ thống, bạn chỉ cần tháo bu-lông mặt bích mà không cần phải cắt ống.
Tăng độ bền cho hệ thống: HDPE flange có khả năng chịu áp lực cao và chống ăn mòn hiệu quả, giúp kéo dài tuổi thọ của hệ thống đường ống.
Linh hoạt trong kết nối: Cho phép bạn kết nối ống HDPE với nhiều loại van, máy bơm, đồng hồ và các đường ống làm từ vật liệu khác nhau.
Không có HDPE flange, bạn gần như không thể kết nối ống HDPE với các thiết bị tiêu chuẩn khác một cách an toàn và đúng kỹ thuật. Đây là phụ kiện bắt buộc để hoàn thiện một hệ thống đường ống HDPE chuyên nghiệp.

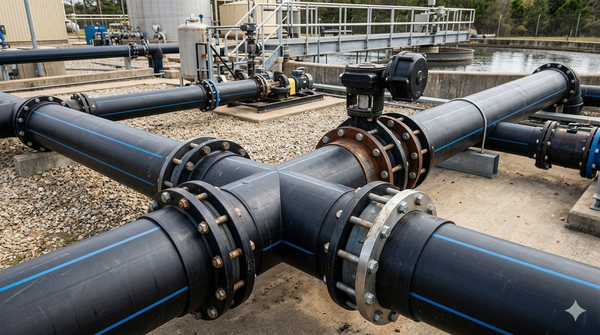

HDPE flange dùng trong hệ thống nào?
HDPE flange được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, đặc biệt là các hệ thống đường ống nhựa HDPE:
Cấp thoát nước: Hệ thống cấp nước sinh hoạt, nước tưới tiêu nông nghiệp, và hệ thống thoát nước mưa, nước thải.
Hệ xử lý nước thải: Kết nối ống HDPE trong các nhà máy xử lý nước thải, đảm bảo an toàn và chống rò rỉ hóa chất.
Công nghiệp hóa chất: Vận chuyển các loại hóa chất nhẹ, dung dịch kiềm, axit trong các nhà máy công nghiệp.
Nông nghiệp: Hệ thống tưới nhỏ giọt, tưới phun mưa, dẫn nước trong nuôi trồng thủy hải sản.
Khi nào cần dùng HDPE flange?
Bạn cần sử dụng HDPE flange khi:
Cần kết nối ống HDPE với các loại van (van cổng, van bi, van bướm, ...).
Cần kết nối ống HDPE với máy bơm, đồng hồ đo nước.
Cần kết nối ống HDPE với các đường ống làm từ vật liệu khác (thép, gang, ...).
Cần tạo ra các mối nối có thể tháo lắp dễ dàng để phục vụ mục đích bảo trì.
Sai lầm thường gặp khi lắp đặt HDPE flange
Việc lắp đặt không đúng kỹ thuật có thể dẫn đến hậu quả nghiêm trọng:
Dùng sai tiêu chuẩn flange: Lắp mặt bích DIN với van ANSI sẽ không khớp lỗ bu-lông.
Không dùng gioăng (gasket): Mối nối sẽ không đủ độ kín, dẫn đến rò rỉ.
Siết bu-lông không đều: Lực ép không đồng đều trên bề mặt mặt bích có thể làm vênh bích hoặc làm hỏng gioăng.
Hậu quả: Rò rỉ lưu chất, vỡ mối nối, làm gián đoạn hoạt động của hệ thống và gây thiệt hại về kinh tế.
Cách chọn HDPE flange đúng
Để lựa chọn đúng loại HDPE flange phù hợp, bạn hãy tuân thủ checklist sau:
Xác định đường kính (DN) ống HDPE: Kích thước stub end phải khớp với kích thước ống.
Chọn đúng tiêu chuẩn kết nối (DIN/ANSI/JIS): Phải đồng bộ với mặt bích của thiết bị cần kết nối.
Chọn vật liệu backing ring: Thép mạ kẽm (phổ biến, kinh tế), inox (chống ăn mòn cao).
Kiểm tra áp lực làm việc: PN10 hay PN16, phải phù hợp với áp lực của hệ thống.
Lưu ý khi lắp đặt HDPE flange
Quy trình lắp đặt chuẩn là chìa khóa để đảm bảo độ kín và độ bền của mối nối:
Siết bu-lông theo hình sao: Luôn siết bu-lông theo trình tự đối xứng để lực ép được phân bổ đều.
Dùng gioăng phù hợp: Lựa chọn vật liệu gioăng phù hợp với loại lưu chất và áp lực của hệ thống.
Kiểm tra độ kín: Sau khi lắp đặt, hãy tiến hành thử áp để kiểm tra độ kín của mối nối.
Bảo trì & sử dụng HDPE flange
Để hệ thống hoạt động ổn định và lâu dài, bạn cần thực hiện các công việc bảo trì định kỳ:
Kiểm tra rò rỉ định kỳ: Thường xuyên kiểm tra các mối nối mặt bích để phát hiện sớm các dấu hiệu rò rỉ.
Siết lại bu-lông nếu cần: Do sự giãn nở nhiệt hoặc rung động, bu-lông có thể bị lỏng theo thời gian.
Thay gioăng khi mòn: Gioăng cao su có tuổi thọ nhất định, bạn cần thay thế khi phát hiện gioăng bị nứt, cứng hoặc mòn.
FAQ
1. HDPE flange có chịu áp tốt không?
→ Có, HDPE flange được thiết kế để chịu áp lực tốt. Tuy nhiên, bạn cần lựa chọn loại có cấp áp lực (PN) phù hợp với áp lực của hệ thống.
2. Có thể dùng flange thép thay HDPE flange không?
→ Không, không nên dùng mặt bích thép trực tiếp trên ống HDPE. Bạn cần sử dụng HDPE flange (với stub end và backing ring) để đảm bảo độ tương thích và độ kín tốt nhất.
3. Có cần dùng gioăng (gasket) không?
→ Có, gioăng là thành phần không thể thiếu để đảm bảo độ kín cho mối nối mặt bích.
4. HDPE flange dùng cho môi trường nào?
→ HDPE flange phù hợp cho môi trường nước, nước thải và một số loại hóa chất nhẹ.
5. Có dễ lắp không?
→ Có, việc lắp đặt HDPE flange khá đơn giản nếu bạn tuân thủ đúng quy trình kỹ thuật.
Kết luận
HDPE flange là giải pháp kết nối chuyên dụng, tối ưu nhất cho hệ thống ống nhựa HDPE. Nó giúp bạn tạo ra các mối nối kín nước tuyệt đối, chịu áp lực cao và dễ dàng tháo lắp. Sử dụng HDPE flange là một đầu tư thông minh, giúp nâng cao độ bền, hiệu suất và sự an toàn cho toàn bộ hệ thống đường ống của bạn.
