HDPE Stub End Flange: Giải Pháp Kết Nối Chống Rò Rỉ Tuyệt Đối Cho Hệ Thống Ống Nhựa
Trong thi công hệ thống cấp thoát nước hay xử lý nước thải công nghiệp, việc kết nối ống HDPE với các thiết bị như van, máy bơm luôn là một "bài toán" kỹ thuật hóc búa. Thực tế, không ít kỹ sư gặp phải tình trạng rò rỉ nghiêm trọng tại vị trí mối nối mặt bích (flange) dù đã siết chặt bulong hết mức. Nguyên nhân thường gặp nhất chính là việc sử dụng sai loại mặt bích hoặc không hiểu rõ vai trò của Stub End.
Sự thật là, nhựa HDPE có tính chất vật lý khác hoàn toàn với thép; nó dễ bị biến dạng dưới áp lực siết trực tiếp. Chính vì vậy, HDPE Stub End Flange ra đời như một giải pháp cứu cánh. Tuy nhiên, để ứng dụng hiệu quả, bạn cần hiểu đúng bản chất kỹ thuật thay vì chỉ lắp đặt theo cảm tính.
1. HDPE Stub End Flange là gì? Cấu tạo và Nguyên lý hoạt động

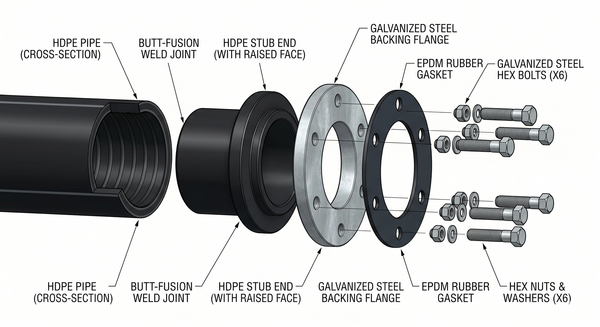

Về mặt kỹ thuật, HDPE Stub End Flange không phải là một chi tiết đơn lẻ mà là một tổ hợp kết nối cơ khí. Nó bao gồm hai thành phần chính tách biệt nhưng bổ trợ lẫn nhau:
Stub End (Đầu nối HDPE): Đây là một đoạn ống ngắn bằng nhựa HDPE có một đầu được gia công thành vành rộng (gọi là vai). Đầu còn lại sẽ được hàn nhiệt trực tiếp vào đường ống chính.
Backing Flange (Vòng đệm/Mặt bích rời): Thường làm bằng thép mạ kẽm hoặc Inox (SUS304, 316). Vòng thép này sẽ lồng vào phía sau vai của Stub End.
Nguyên lý hoạt động "Tách biệt lực siết"
Khác với mặt bích thép thông thường (nơi mặt bích vừa là vật chịu lực, vừa là bề mặt làm kín), ở đây có sự phân chia nhiệm vụ rõ ràng:
Stub End đóng vai trò tạo ra bề mặt làm kín (sealing surface). Khi hai đầu Stub End ép vào nhau (có kèm gioăng), chất lỏng sẽ được giữ lại bên trong.
Backing Flange đóng vai trò là "khung xương" cơ khí. Nó nhận lực từ việc siết bulong và truyền lực đều lên vai của Stub End để tạo độ kín.
Bản chất của giải pháp này là giúp ống HDPE không phải chịu lực xoắn và lực ép trực tiếp từ các cạnh kim loại sắc nhọn, từ đó ngăn chặn hoàn toàn nguy cơ nứt vỡ cổ ống.
2. Phân loại và Thông số kỹ thuật của HDPE Stub End Flange
Để lựa chọn đúng loại phụ kiện cho dự án, bạn cần nắm rõ các biến thể của Stub End dựa trên cấu tạo và vật liệu đi kèm.
Phân loại theo kiểu dáng Stub End
Short Stub End (Đầu ngắn): Thường dùng trong các không gian hẹp, yêu cầu sự gọn gàng. Tuy nhiên, việc hàn nhiệt cần sự khéo léo để không làm biến dạng vai bích do nhiệt độ gần.
Long Stub End (Đầu dài): Phổ biến nhất trong các công trình chuyên nghiệp. Phần thân dài giúp thợ hàn dễ dàng thao tác bằng máy hàn đối đầu (Butt Fusion) mà không ảnh hưởng đến cấu trúc mặt phẳng của bích.
Lựa chọn vật liệu Backing Flange
Thép mạ kẽm: Giải pháp kinh tế nhất, phù hợp cho hệ thống nước sạch, nước thải dân dụng hoặc các môi trường không quá khắc nghiệt.
Inox (SUS304/316): Lựa chọn bắt buộc cho các nhà máy hóa chất, hệ thống xử lý nước mặn hoặc môi trường có tính ăn mòn cao để đảm bảo tuổi thọ hệ thống lên đến 50 năm.
Thông số kỹ thuật tiêu chuẩn
Việc sai lệch tiêu chuẩn là lỗi sơ đẳng nhưng cực kỳ phổ biến. Bạn cần đối chiếu kỹ:
Đường kính: Từ DN20 đến DN1200.
Tiêu chuẩn mặt bích: JIS 10K (Nhật Bản), ANSI (Mỹ), DIN (Đức) hoặc BS (Anh). Các tiêu chuẩn này quy định số lỗ bulong và khoảng cách giữa chúng.
Áp suất làm việc: Phổ biến nhất là PN10 (10 bar) và PN16 (16 bar).

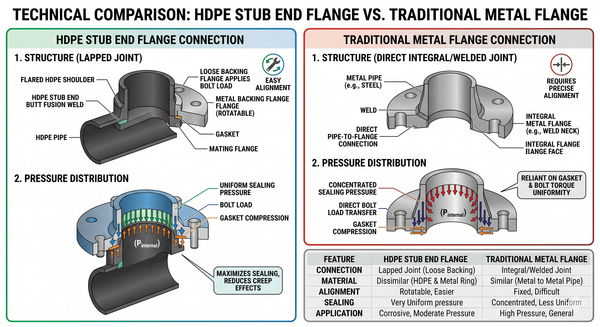

3. So sánh Stub End Flange và Flange truyền thống: Tại sao nhựa cần sự đặc biệt?
Nhiều người vẫn thắc mắc: "Tại sao không dùng mặt bích nhựa siết trực tiếp?". Bảng so sánh dưới đây sẽ trả lời rõ ràng nhất:
| Tiêu chí | HDPE Stub End Flange | Flange nhựa/thép thường |
| Tiếp xúc trực tiếp | Không (Qua vai Stub End) | Có (Siết trực tiếp lên ống) |
| Độ bền cơ học | Cực cao, phân bổ lực đều | Dễ nứt vỡ do ứng suất tập trung |
| Khả năng xoay | Có (Dễ căn chỉnh lỗ bulong) | Không (Cố định, khó lắp đặt) |
| Tính linh hoạt | Rất cao khi kết nối hỗn hợp | Kém, dễ gây rò rỉ khi rung lắc |
4. Phân tích sâu: Tại sao Stub End là "lá chắn" cho hệ thống HDPE?
Nhựa HDPE bản chất là một loại Polymer nhiệt dẻo. Dù có độ bền va đập tốt, nhưng dưới áp lực cơ khí kéo dài (static load), HDPE có xu hướng bị "chảy dẻo" (creep).
Nếu bạn dùng một mặt bích thép siết trực tiếp lên bề mặt HDPE:
Lực siết không đều từ các bulong sẽ tạo ra các điểm ứng suất cực lớn.
Theo thời gian, nhựa tại điểm đó bị nén dẹt, tạo khe hở gây rò rỉ.
Khi nhiệt độ môi trường thay đổi, sự co giãn giữa thép và nhựa khác nhau sẽ làm mối nối lỏng lẻo.

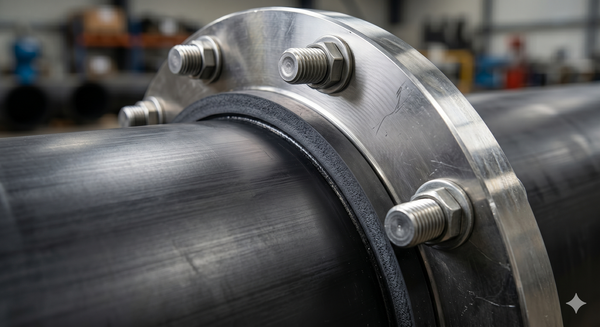

Vai trò của Stub End: Khi sử dụng Stub End, lực siết từ Backing Flange được phân bổ 360 độ lên toàn bộ diện tích vai bích. Điều này chuyển hóa lực ép điểm thành lực ép bề mặt đồng nhất. Kết quả là gioăng cao su được nén đều, tạo ra một rào cản kín khít tuyệt đối ngay cả khi áp suất dòng chảy biến thiên liên tục.
5. Ứng dụng thực tế và những sai lầm "đắt giá"
Khi nào bạn bắt buộc phải dùng Stub End Flange?
Kết nối thiết bị: Khi cần nối ống HDPE với van cổng, van bướm, máy bơm hoặc đồng hồ đo lưu lượng.
Chuyển đổi vật liệu: Nối ống HDPE với ống thép hoặc ống nhựa PVC hiện hữu.
Hệ thống cần bảo trì định kỳ: Nhờ khả năng tháo rời bulong dễ dàng mà không cần cắt ống.
Những sai lầm thường gặp gây thiệt hại hàng tỷ đồng
Bỏ qua Stub End: Một số đơn vị thi công vì tiết kiệm chi phí đã dùng mặt bích thép siết đè trực tiếp lên ống HDPE. Hậu quả là rò rỉ chỉ sau vài tháng vận hành.
Chọn sai tiêu chuẩn (Mismatch): Lắp mặt bích chuẩn JIS vào van chuẩn DIN. Dù có thể cố siết được nhưng lỗ bulong bị lệch sẽ tạo lực vặn, làm hỏng mặt bích nhựa.
Quên gioăng (Gasket): Nhiều người lầm tưởng bề mặt nhựa HDPE đã đủ kín. Thực tế, luôn cần một gioăng EPDM hoặc NBR để bù đắp những sai số bề mặt siêu nhỏ.
Siết không theo thứ tự: Siết vòng tròn thay vì hình chữ X dẫn đến mặt bích bị vênh, gây hở một bên.

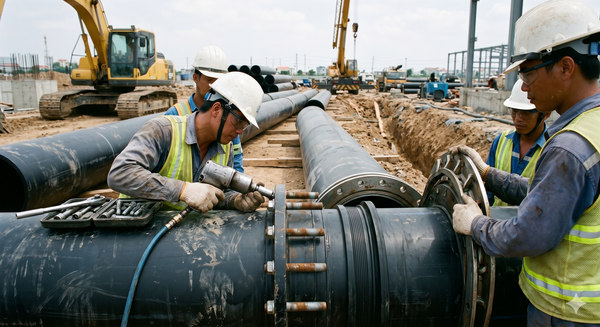

6. Checklist hướng dẫn lắp đặt chuẩn kỹ thuật
Để hệ thống vận hành trơn tru, hãy tuân thủ quy trình 4 bước sau:
Bước 1: Hàn Stub End: Sử dụng máy hàn đối đầu đạt chuẩn. Đảm bảo mối hàn giữa Stub End và ống chính có vành nhựa (bead) đều, bóng, thể hiện nhiệt độ hàn chuẩn.
Bước 2: Vệ sinh bề mặt: Làm sạch bụi bẩn, dầu mỡ trên bề mặt vai Stub End và hai mặt của gioăng.
Bước 3: Đặt gioăng và căn chỉnh: Lồng Backing Flange vào ống trước khi hàn hoặc lắp. Đặt gioăng vào giữa hai mặt bích. Nhờ tính năng xoay tự do của Backing Flange, bạn có thể dễ dàng căn chỉnh các lỗ bulong sao cho khớp với thiết bị đối diện.
Bước 4: Siết lực định mức: Siết bulong theo sơ đồ đối xứng (hình chữ X). Sử dụng cờ lê lực để đảm bảo lực siết vừa đủ, không làm biến dạng vai nhựa.
7. Giải đáp thắc mắc thường gặp (FAQ)
Câu 1: Stub end flange khác gì flange thường?
Trả lời: Flange thường là một khối đồng nhất (ép hoặc đúc). Stub end flange là hệ thống tách rời gồm đầu nối nhựa và vòng thép xoay tự do, giúp bảo vệ ống HDPE và linh hoạt khi lắp đặt.
Câu 2: Có thể dùng flange thép trực tiếp với HDPE không?
Trả lời: Tuyệt đối không nên. HDPE mềm hơn thép, lực siết trực tiếp sẽ gây biến dạng cổ ống, dẫn đến rò rỉ không thể khắc phục trừ khi cắt bỏ.
Câu 3: Nên chọn flange inox hay thép mạ cho Stub End?
Trả lời: Nếu dùng cho nước sinh hoạt thông thường, thép mạ kẽm nhúng nóng là đủ. Nếu dùng cho nước biển, hóa chất hoặc thực phẩm, hãy chọn Inox 304/316 để tránh rỉ sét bám vào thực phẩm hoặc ăn mòn phụ kiện.
Câu 4: Stub end có cần dùng thêm gioăng không?
Trả lời: Có. Mặc dù HDPE có độ đàn hồi, nhưng một gioăng cao su chuyên dụng (EPDM) sẽ đảm bảo độ kín tuyệt đối dưới sự thay đổi của áp suất và nhiệt độ.
Câu 5: Áp suất tối đa của kết nối Stub End Flange là bao nhiêu?
Trả lời: Thông thường dao động từ PN10 đến PN16. Tuy nhiên, giới hạn này phụ thuộc vào cấp áp suất của chính ống HDPE và độ dày của Backing Flange đi kèm.
Hy vọng bài viết này đã cung cấp cho bạn cái nhìn chuyên sâu và thực tế về giải pháp HDPE Stub End Flange. Việc đầu tư đúng phụ kiện ngay từ đầu không chỉ giúp hệ thống bền bỉ mà còn tiết kiệm hàng triệu đồng chi phí sửa chữa, bảo trì sau này.
