Hollow Flange Là Gì? Phân Loại, Thông Số Và Cách Chọn Mặt Bích Chuẩn Xác
Trong thế giới cơ khí và hệ thống đường ống công nghiệp, việc đọc hiểu chính xác các thuật ngữ chuyên môn là yếu tố sống còn để đảm bảo tính an toàn và hiệu quả của công trình. Chắc hẳn trong quá trình nghiên cứu tài liệu kỹ thuật hoặc bóc tách bản vẽ, đã có lúc bạn bắt gặp thuật ngữ hollow flange
Tuy nhiên, điều gây bối rối là khi tra cứu trong các danh mục mặt bích tiêu chuẩn quốc tế như RF (Raised Face), FF (Flat Face) hay RTJ (Ring Type Joint), bạn lại không thấy hollow flange xuất hiện như một loại mặt bích định danh riêng biệt. Sự mơ hồ này dễ dẫn đến những sai lầm tai hại trong khâu thu mua và lắp đặt: hiểu sai bản chất dẫn đến chọn sai vật tư, gây ảnh hưởng trực tiếp đến độ kín khít và khả năng chịu áp lực của toàn hệ thống. Bài viết này sẽ giúp bạn hiểu đúng bản chất "hollow flange" dưới góc nhìn của chuyên gia ngành vật tư đường ống.
Hollow flange là gì?
Để hiểu đúng về hollow flange, trước hết chúng ta cần khẳng định một sự thật kỹ thuật: Đây không phải là một mã tiêu chuẩn chính thức (như kiểu bề mặt hay cấp áp lực) trong các bộ tiêu chuẩn danh tiếng như ASME hay DIN. Thay vào đó, hollow flange là một thuật ngữ mô tả mang tính hình học.

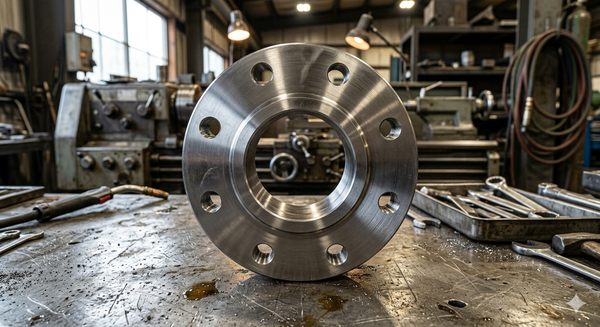

Theo định nghĩa kỹ thuật phổ quát, hollow flange (mặt bích rỗng) dùng để chỉ tất cả các loại mặt bích có cấu trúc khoang rỗng hoặc có lỗ xuyên tâm để lưu chất có thể đi qua. Nó thường được hiểu theo hai trường hợp phổ biến:
Mặt bích có lỗ trung tâm: Các loại mặt bích thông thường như Slip-on hay Welding Neck mà chúng ta vẫn thấy hàng ngày, dùng để kết nối và dẫn dòng chảy.

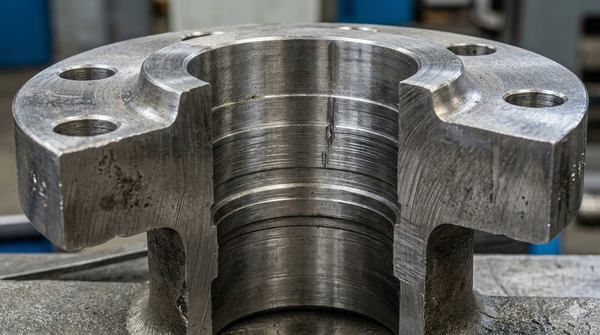

Mặt bích có cấu trúc hub rỗng: Các loại mặt bích được thiết kế đặc biệt với phần thân (hub) rỗng để giảm trọng lượng hoặc phục vụ các yêu cầu kỹ thuật đặc thù trong các hệ thống bồn chứa, thiết bị áp lực.
Tóm gọn lại, hollow flange là cách gọi để phân biệt với mặt bích đặc (Blind Flange - mặt bích mù). Bất kỳ mặt bích nào "không đặc" và cho phép lưu chất lưu thông đều có thể được gọi là một dạng mặt bích rỗng.
Nguyên lý hoạt động của hollow flange

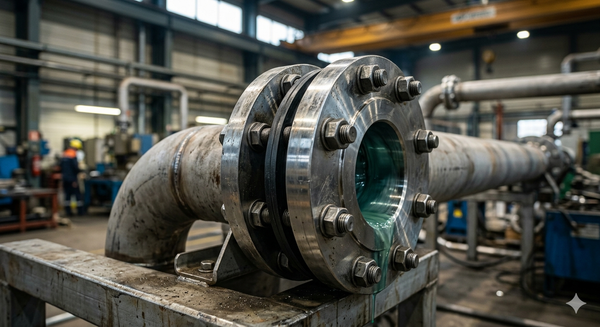

Về cơ bản, nguyên lý hoạt động của một hollow flange không có sự khác biệt quá lớn so với các loại mặt bích tiêu chuẩn khác. Chức năng cốt lõi của nó là tạo ra một điểm kết nối có thể tháo rời giữa hai đoạn ống, giữa ống với van hoặc giữa ống với các thiết bị áp lực khác.
Phần "rỗng" (hollow) ở trung tâm mặt bích chính là đường truyền cho phép lưu chất (nước, dầu, khí, hóa chất) đi qua mà không bị cản trở. Để đảm bảo hệ thống không bị rò rỉ, hollow flange vận hành dựa trên sự kết hợp của bộ ba: mặt bích - gioăng (gasket) - và hệ thống bu-lông siết. Khi bu-lông được siết chặt, lực ép sẽ nén gioăng vào bề mặt tiếp xúc của hai mặt bích, tạo ra một mối nối kín khít tuyệt đối ngay cả dưới áp suất cao. Sự khác biệt duy nhất của nó chỉ nằm ở cấu trúc hình học rỗng giúp tối ưu hóa dòng chảy và trọng lượng kết cấu.
Phân loại hollow flange phổ biến
Mặc dù là thuật ngữ mô tả, nhưng trong thực tế, khi nói đến hollow flange, người ta thường ám chỉ các loại mặt bích có cấu trúc hở sau đây:
Welding Neck Flange (Mặt bích cổ hàn): Đây là loại "hollow" điển hình nhất với phần cổ (hub) rỗng được vát mép để hàn vào ống. Cấu trúc này giúp truyền ứng suất từ mặt bích sang ống, cực kỳ phù hợp cho các hệ thống áp lực cao.
Slip-on Flange (Mặt bích hàn trượt): Có lỗ trung tâm lớn hơn đường kính ngoài của ống một chút để ống có thể "trượt" vào bên trong. Đây là loại mặt bích rỗng phổ biến nhất trong các ứng dụng áp suất thấp nhờ tính dễ lắp đặt.
Socket Weld Flange (Mặt bích hàn bọc đúc): Loại này có lỗ rỗng được gia công bậc để đầu ống khớp vào, thường dùng cho các đường ống kích thước nhỏ và áp suất cao.
Lap Joint Flange (Mặt bích lồng): Cấu trúc rỗng của nó được thiết kế để lồng vào một phụ kiện gọi là Stub End, cho phép xoay mặt bích dễ dàng để căn chỉnh lỗ bu-lông.
Nhấn mạnh: Bạn cần lưu ý rằng Blind Flange (mặt bích mù) hoàn toàn không phải là hollow flange vì nó có cấu tạo đặc khít để bịt đầu ống.
Thông số kỹ thuật cần biết khi chọn hollow flange
Để một hollow flange hoạt động ổn định, bạn phải nắm vững các thông số kỹ thuật dựa trên các tiêu chuẩn quốc tế (phổ biến nhất là ASME B16.5 hoặc DIN):
Đường kính trong ($ID$ - Inner Diameter): Đây là thông số quan trọng nhất của một mặt bích rỗng. $ID$ phải khớp với đường kính trong của ống để tránh tạo ra sự nhiễu loạn dòng chảy hoặc tích tụ cặn bẩn tại điểm nối.
Cấp áp lực (Class/PN): Từ Class 150, 300 cho đến 2500 hoặc PN10, PN16... Thông số này quyết định độ dày của mặt bích và số lượng lỗ bu-lông.
Đường kính vòng chia bu-lông (Bolt Circle Diameter): Đảm bảo khả năng lắp ghép đồng bộ với các thiết bị khác trong hệ thống.
Vật liệu: Tùy vào lưu chất mà bạn có thể chọn thép carbon (A105), thép không gỉ (SS304, SS316) hoặc thép hợp kim.
So sánh hollow flange với mặt bích đặc (Solid/Blind Flange)
Việc hiểu sự đối lập giữa hai loại này giúp kỹ sư tránh được những sai sót trong bóc tách vật tư:
| Tiêu chí | Hollow Flange (Mặt bích rỗng) | Solid Flange (Mặt bích mù) |
| Khả năng dẫn lưu chất | ✔ Cho phép dòng chảy đi qua | ❌ Ngăn chặn dòng chảy hoàn toàn |
| Trọng lượng | Nhẹ hơn (do có lỗ hổng trung tâm) | Nặng hơn rất nhiều (cấu tạo đặc) |
| Vị trí lắp đặt | Giữa các đoạn ống, kết nối van, thiết bị | Cuối đường ống hoặc các đầu chờ |
| Ứng dụng chính | Xây dựng mạng lưới dòng chảy | Bịt kín, thử áp, chặn hệ thống |
Kết luận: Bạn dùng hollow flange khi cần "thông" và dùng solid flange khi cần "chặn".
Tại sao công nghiệp cần hollow flange?
Không chỉ đơn thuần là tạo đường truyền cho lưu chất, việc sử dụng các loại mặt bích rỗng còn mang lại những lợi ích thiết thực về mặt kỹ thuật và kinh tế:
Giảm trọng lượng hệ thống: Việc loại bỏ phần lõi thép ở giữa giúp tổng trọng lượng của hệ thống đường ống giảm đi đáng kể, từ đó giảm tải trọng lên các giá đỡ (support) và kết cấu nhà xưởng.
Tối ưu hóa dòng chảy: Thiết kế rỗng chuẩn xác giúp giảm thiểu tổn thất áp suất tại các điểm nối, đảm bảo hiệu suất vận hành của máy bơm và các thiết bị liên quan.
Tiết kiệm chi phí vật liệu: Với cùng một kích thước bên ngoài, việc sản xuất một mặt bích rỗng tiêu tốn ít phôi thép hơn so với mặt bích đặc, giúp tối ưu giá thành sản phẩm.
Hollow flange dùng trong trường hợp nào?
Nhờ tính linh hoạt, các loại mặt bích rỗng xuất hiện trong hầu hết các lĩnh vực hạ tầng và công nghiệp:
Hệ thống cấp thoát nước: Sử dụng các loại Slip-on hoặc Welding Neck rỗng để kết nối các đường ống dẫn nước sạch hoặc xử lý nước thải.
Ngành dầu khí và hóa chất: Yêu cầu các loại hollow flange chịu được áp lực cực cao (Class 600 - 2500) để dẫn dầu thô, khí tự nhiên hoặc các dung môi hóa học đặc thù.
Hệ thống hơi (Steam): Sử dụng trong các lò hơi công nghiệp, nơi nhiệt độ và áp suất thay đổi liên tục, yêu cầu sự bền vững từ mặt bích cổ hàn.
Nhà máy thực phẩm và dược phẩm: Thường sử dụng mặt bích rỗng làm từ inox vi sinh, đảm bảo bề mặt bên trong nhẵn mịn để không bám bẩn và dễ dàng vệ sinh.
Sai lầm thường gặp khi làm việc với hollow flange
Dưới đây là những sai sót mà ngay cả những người có kinh nghiệm cũng có thể mắc phải:
Nhầm lẫn giữa các loại mặt bích rỗng: Ví dụ, bản vẽ yêu cầu Welding Neck (chịu áp tốt hơn) nhưng lại đặt mua Slip-on (rẻ hơn nhưng chịu áp kém hơn) chỉ vì cả hai đều là "hollow".
Không kiểm tra đường kính trong ($ID$): Chọn mặt bích có $ID$ nhỏ hơn ống sẽ gây nghẽn dòng, còn lớn hơn sẽ tạo ra hốc xoáy gây ăn mòn điểm nối.
Sai lệch tiêu chuẩn: Lắp mặt bích hệ DIN (mét) vào hệ ASME (inch) dẫn đến không khớp lỗ bu-lông.
Cách chọn hollow flange đúng chuẩn chuyên gia
Để không bao giờ chọn sai vật tư, hãy luôn mang theo checklist này khi làm việc với nhà cung cấp:
Xác định chính xác chủng loại: Bạn cần Welding Neck (WN), Slip-on (SO), hay Lap Joint (LJ)?
Kiểm tra đường kính trong ($ID$): Phải đảm bảo tương thích tuyệt đối với $ID$ của đường ống đang sử dụng.
Xác định cấp áp lực: Class 150, 300... hay PN10, PN16...? (Dựa trên áp suất vận hành tối đa của hệ thống).
Chọn vật liệu phù hợp môi trường: Có cần chống ăn mòn không? (Inox 304, 316 hay Thép mạ kẽm).
Xác định kiểu bề mặt: RF (mặt nhô) cho ứng dụng thông thường hay RTJ cho ứng dụng siêu áp lực?
Lưu ý khi lắp đặt và bảo trì
Chọn gioăng (gasket) phù hợp: Kích thước gioăng phải khớp với bề mặt tiếp xúc của mặt bích rỗng.
Siết bu-lông theo nguyên tắc đối xứng: Siết theo hình sao hoặc chữ thập để lực ép được phân bổ đều lên gioăng, tránh tình trạng vênh mặt bích.
Kiểm tra độ đồng tâm (Alignment): Hai mặt bích phải thẳng hàng trước khi siết bu-lông để tránh tạo ra ứng suất dư gây nứt gãy mối hàn.
FAQ - Những câu hỏi thường gặp
1. Hollow flange có phải là một mã tiêu chuẩn chính thức không?
Không. Như đã phân tích, đây là một thuật ngữ mô tả dùng để chỉ các mặt bích có lỗ xuyên tâm hoặc có khoang rỗng. Khi đặt hàng, bạn cần chỉ rõ loại cụ thể như SO, WN hay SW.
2.Hollow flange khác gì so với Blind flange?
Hollow flange có lỗ cho phép lưu chất đi qua, dùng để kết nối ống. Blind flange là mặt bích đặc, không có lỗ ở giữa, dùng để bịt kín đầu ống.
3. Có thể sử dụng hollow flange cho hệ thống áp lực cao không?
Hoàn toàn có thể. Các loại mặt bích rỗng như Welding Neck (WN) được thiết kế chuyên dụng để chịu áp lực cực cao (lên đến Class 2500) trong ngành dầu khí.
4. Tại sao trọng lượng của hollow flange lại quan trọng?
Trong các hệ thống đường ống lớn hoặc lắp đặt trên cao, việc dùng mặt bích rỗng giúp giảm tải trọng tĩnh cho toàn bộ kết cấu hỗ trợ, từ đó giảm chi phí xây dựng.
5. Giá của hollow flange phụ thuộc vào yếu tố nào?
Giá thành chủ yếu phụ thuộc vào vật liệu (thép Carbon hay Inox), kích thước định danh và cấp áp lực (Class càng cao thì mặt bích càng dày và đắt).
KẾT LUẬN
Tóm lại, thuật ngữ hollow flange tuy không xuất hiện trong các bảng mã tiêu chuẩn chính thống, nhưng lại là một cách gọi vô cùng thực tế để mô tả các loại mặt bích có cấu trúc rỗng phục vụ dòng chảy. Việc hiểu đúng bản chất của nó giúp bạn phân biệt rõ ràng với mặt bích đặc (Blind Flange), từ đó đưa ra những quyết định kỹ thuật chính xác, đảm bảo hệ thống vận hành bền bỉ và an toàn.
