Trong quá trình thiết kế hệ thống bơm công nghiệp, các cụm trục quay phức tạp hay hộp số, các kỹ sư thường xuyên bắt gặp thuật ngữ housing flange. Tuy nhiên, một vấn đề rất phổ biến trong thực tế là sự nhầm lẫn giữa khái niệm này với các loại mặt bích (flange) tiêu chuẩn dùng để nối ống thông thường. Sự mơ hồ về mặt thuật ngữ này có thể dẫn đến những hệ lụy nghiêm trọng trong khâu lắp bệ máy và vận hành thiết bị.
Việc thiết kế hoặc lựa chọn sai loại housing flange không chỉ đơn thuần gây khó khăn khi lắp đặt mà còn dẫn đến hiện tượng lệch trục (misalignment), rò rỉ lưu chất tại trục, tăng độ rung động và làm giảm đáng kể tuổi thọ của ổ bi cũng như toàn bộ thiết bị cơ khí.
Bạn cần phải định hình lại tư duy: "Housing flange không chỉ là một mặt bích cơ thuần — nó là thành phần kỹ thuật chính xác ảnh hưởng trực tiếp đến độ ổn định cơ khí của toàn bộ cụm trục quay". Chọn đúng housing flange là đảm bảo sự thành công cho dự án thiết kế và vận hành máy.
Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ bản chất, phân tích các thông số kỹ thuật cốt lõi và cung cấp checklist hướng dẫn bạn chọn đúng loại housing flange phù hợp nhất với yêu cầu hệ thống.

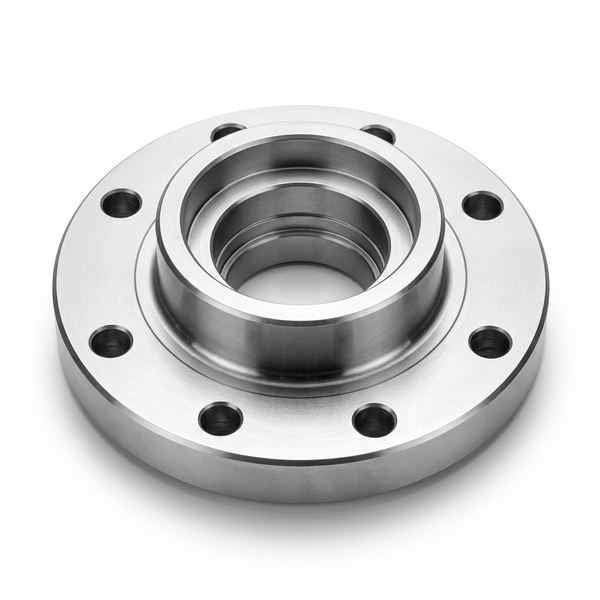

Housing flange là gì?
Để hiểu rõ housing flange là gì, trước hết chúng ta cần tách biệt nó khỏi khái niệm mặt bích đường ống (pipe flange). Trong khi pipe flange dùng để kết nối hai đoạn ống hoặc ống với van, thì housing flange là loại mặt bích được thiết kế đặc biệt để tích hợp vào các cụm vỏ (housing) của thiết bị cơ khí trục quay.
Cụ thể, bạn sẽ tìm thấy housing flange tại các vị trí tiếp hợp của:

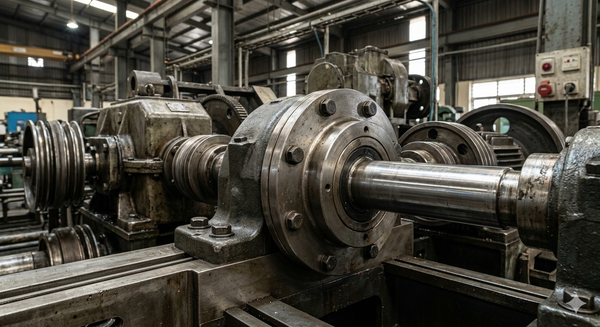

Bearing housing (vỏ gối đỡ ổ bi): Nơi mặt bích giữ vai trò cố định ổ bi vào trục và bệ máy.
Pump housing (vỏ bơm): Kết nối vỏ bơm với động cơ hoặc gối đỡ trục.
Gearbox housing (vỏ hộp số): Liên kết các thành phần vỏ hộp số hoặc kết nối hộp số với các thiết bị đầu ra/đầu vào.
Vai trò của housing flange vượt xa chức năng kết nối đơn thuần. Nó thực hiện nhiệm vụ định vị đồng tâm trục (alignment), duy trì độ kín (sealing) của cụm vỏ để ngăn lưu chất rò rỉ hoặc bụi bẩn xâm nhập, và tạo độ ổn định cấu trúc cho toàn bộ cụm máy dưới tải trọng vận hành.
Điểm khác biệt cốt lõi: Housing flange là một thành phần cơ khí chính xác (precision machining component), không đơn thuần là phụ kiện nối ống thông thường.

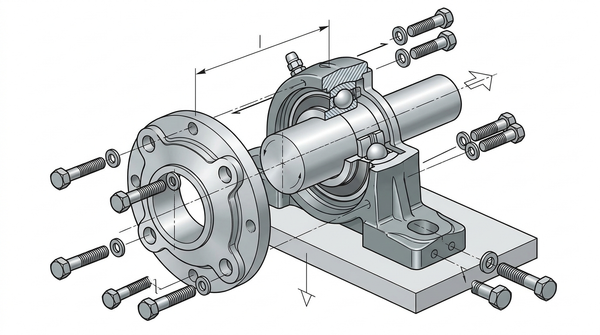

Nguyên lý hoạt động của housing flange
Nguyên lý hoạt động của housing flange dựa trên việc tạo ra một bề mặt tiếp xúc phẳng, chính xác giữa vỏ thiết bị và thành phần kết nối, sau đó được siết chặt bằng hệ thống bulong để tạo ra lực kẹp (clamping force).
Tuy nhiên, cơ chế kỹ thuật bên trong phức tạp hơn nhiều. Nhiệm vụ tối quan trọng của sự kết nối này là duy trì độ đồng tâm (alignment) tuyệt đối giữa trục quay và vỏ máy. Khi bulong được siết đúng lực, housing flange phải chịu được lực rung động cường độ cao, lực quay và tải trọng động sinh ra trong quá trình trục vận hành mà không bị biến dạng hay xê dịch.
Để đảm bảo nguyên lý này hoạt động hiệu quả, có 3 yếu tố kỹ thuật không thể tách rời:
Độ phẳng bề mặt (Surface Flatness): Bề mặt mặt bích phải đạt độ phẳng gần như tuyệt đối để đảm bảo lực kẹp phân bón đều.
Độ cứng vật liệu (Material Rigidity): Mặt bích phải đủ cứng để không bị nứt hoặc biến dạng dưới lực siết bulong và tải trọng vận hành.
Độ chính xác gia công (Machining Precision): Dung sai của các lỗ bulong và gờ định vị (spigot) phải cực nhỏ để đảm bảo khả năng lắp lẫn và duy trì độ đồng tâm trục.
Phân loại housing flange phổ biến
Dựa trên kinh nghiệm thực tế trong ngành cơ khí chế tạo, housing flange có thể được phân loại dựa trên ứng dụng và thiết kế để tối ưu hóa cho từng điều kiện vận hành cụ thể.
Phân loại theo ứng dụng cụ thể:
Flange cho bearing housing (ổ đỡ): Loại này thường có thiết kế mỏng hơn nhưng yêu cầu độ chính xác rất cao về dung sai lỗ trục và gờ định vị. Nhiệm vụ chính là cố định vòng ngoài ổ bi và truyền tải trọng radial/axial từ trục vào vỏ gối đỡ.
Flange cho pump housing (vỏ bơm): Thường phải chịu áp lực lưu chất và có kích thước lớn hơn. Chúng được thiết kế để chịu lực kẹp lớn, đảm bảo độ kín khít tuyệt đối cho khoang bơm, đồng thời phải chống ăn mòn từ lưu chất (thường dùng inox). [chèn link: Tìm hiểu thêm về thiết kế vỏ bơm]
Flange cho gearbox (hộp số): Thường là loại chịu tải trọng xoắn (torque) cường độ cao. Chúng nối các thành phần vỏ hộp số, yêu cầu độ cứng vững cực lớn để duy trì khoảng cách ăn khớp chính xác của các bánh răng bên trong.
Phân loại theo thiết kế kết cấu:
Flange liền khối (Integral Flange): Được đúc hoặc gia công liền với vỏ housing. Ưu điểm là độ cứng vững cao nhất, không rò rỉ tại mối nối, nhưng khó thay thế và gia công phức tạp.
Flange rời (Loose Flange): Là một chi tiết tách biệt được lắp vào vỏ housing. Ưu điểm là linh hoạt, dễ thay thế, nhưng yêu cầu kỹ thuật cao hơn trong việc định vị đồng tâm khi lắp đặt.
Flange có gân tăng cứng (Ribbed Flange): Thường dùng trong các ứng dụng tải trọng nặng. Các gân tăng cứng giúp mặt bích chịu được lực siết và rung động lớn mà không cần tăng độ dày quá nhiều.
Không có loại "tốt nhất" tổng thể, mỗi loại thiết kế housing flange được tối ưu hóa cho một dạng tải trọng và điều kiện không gian lắp đặt khác nhau.
Thông số kỹ thuật housing flange
Khi làm việc với housing flange, kỹ sư không thể chỉ chọn dựa trên cảm quan mà phải tuân thủ nghiêm ngặt các thông số kỹ thuật cơ khí chính xác. Dung sai gia công (tolerances) tại đây quan trọng hơn kích thước danh nghĩa (nominal dimensions).
Các thông số cốt lõi:
Đường kính: Đường kính trong (ID), đường kính ngoài (OD) và quan trọng nhất là đường kính vòng tròn lỗ bulong (PCD - Pitch Circle Diameter). Dung sai PCD quyết định khả năng lắp lẫn bulong.
Độ dày flange: Ảnh hưởng trực tiếp đến độ cứng cứng và khả năng chịu kẹp.
Số lỗ bulong và kích thước lỗ: Quyết định lực kẹp tổng thể hệ thống có thể chịu được.
Tiêu chuẩn: Mặc dù thường được thiết kế riêng (custom design) cho từng loại máy, nhưng nhiều housing flange vẫn tuân thủ các gờ định vị (spigot) hoặc mẫu lỗ bulong theo các tiêu chuẩn quốc tế như ANSI (Mỹ), DIN (Đức), hoặc JIS (Nhật Bản) để dễ dàng tích hợp với các thiết bị tiêu chuẩn khác (ví dụ: động cơ chuẩn NEMA hoặc IEC).
Vật liệu: Lựa chọn phụ thuộc vào môi trường và tải trọng:
Thép carbon: Phổ biến, chịu lực tốt, giá thành hợp lý.
Inox (304, 316): Chống ăn mòn, dùng trong môi trường hóa chất, thực phẩm.
Gang cầu (Ductile Iron): Chịu rung động tốt, dễ đúc các hình dạng phức tạp.
Quan trọng cần nhớ: Độ chính xác cơ khí (ví dụ: dung sai gờ định vị spigot h7/H7) là yếu tố sống còn của housing flange, kích thước đơn thuần không nói lên tất cả.
So sánh housing flange với flange thông thường
Sự nhầm lẫn giữa hai khái niệm này là nguyên nhân của nhiều sự cố kỹ thuật. Hãy cùng phân tích sâu sự khác biệt:
| Tiêu chí | Housing Flange | Pipe Flange (Mặt bích ống) |
| Chức năng chính | Kết nối cấu trúc vỏ máy, định vị đồng tâm trục, chịu tải cơ học. | Kết nối áp lực giữa các ống/van, duy trì dòng chảy lưu chất. |
| Độ chính xác | Cực cao (precision machined). Dung sai spigot, PCD cực nhỏ. | Thấp đến trung bình. Trọng tâm là độ kín mối nối. |
| Tải trọng chủ yếu | Tải trọng radial/axial, lực xoắn, rung động cơ học. | Áp lực lưu chất (internal pressure), lực căng đường ống. |
| Thiết kế | Thường được custom riêng theo thiết kế của máy. | Tuân thủ nghiêm ngặt các standard tiêu chuẩn (ANSI, DIN, JIS). |
| Gờ định vị | Thường có gờ định vị (spigot/recess) chính xác để alignment. | Thường là dạng Flat Face (FF) hoặc Raised Face (RF) để làm kín. |
Tại sao phải chọn đúng housing flange?
Lựa chọn sai housing flange không chỉ là một lỗi lắp ráp nhỏ, nó là sự khởi đầu cho sự phá hủy cụm cơ khí. Hậu quả của việc dùng sai có thể không xuất hiện ngay lập tức nhưng sẽ tàn phá hệ thống theo thời gian.
Khi mặt bích housing không đảm bảo độ phẳng hoặc độ chính xác gia công, nó sẽ tạo ra sự sai lệch đồng tâm trục (misalignment). Sự sai lệch dù chỉ vài micromet cũng đủ để:
Tạo ra rung động mạnh (High Vibration): Lực ly tâm không cân bằng phá hủy kết cấu.
Mòn ổ bi nhanh chóng: Tải trọng không đều làm hỏng vòng bi chỉ sau vài trăm giờ vận hành.
Hỏng phớt (Seal Failure): Phớt làm kín trục bị lệch, gây rò rỉ lưu chất nghiêm trọng.
Giảm hiệu suất hệ thống: Máy hoạt động tốn năng lượng hơn và dễ bị quá nhiệt.
Housing flange dùng trong những hệ thống nào?
Housing flange là thành phần không thể thiếu trong bất kỳ thiết bị cơ khí trục quay nào yêu cầu độ ổn định và chính xác cao. [chèn link: Ứng dụng mặt bích trong công nghiệp]
Các hệ thống thực tế phổ biến:
Hệ thống bơm: Nối gối đỡ vòng bi với vỏ bơm, đảm bảo phớt cơ khí hoạt động chính xác.
Hệ thống truyền động (Motors & Gearboxes): Kết nối động cơ với hộp số, hoặc nối các tầng hộp số với nhau.
Máy công nghiệp: Máy trộn, máy nghiền, quạt công nghiệp lớn, nơi vỏ máy phải chịu lực rung động cực lớn từ trục quay.
Hệ thống HVAC: Trong các chiller, compressor lớn, housing flange giữ cố định các cụm trục compressor đồng tâm với vỏ máy under pressure.
Sai lầm thường gặp khi chọn housing flange
Dưới đây là những lỗi phổ biến nhất mà các kỹ sư thiết kế và mua sắm vật tư thường mắc phải khi chọn housing flange, dựa trên các báo cáo sự cố ngành:
Chọn theo kích thước mà bỏ qua dung sai: Đây là lỗi phổ biến nhất. Chọn một mặt bích có OD, ID vừa nhưng dung sai gờ định vị spigot sai sẽ làm mất alignment trục ngay khi lắp vào.
Không kiểm tra kỹ vật liệu: Dùng thép carbon ở nơi yêu cầu inox hoặc gang cầu chịu rung.
Không tính toán tải trọng vận hành: Không xem xét lực radial/axial mà trục sẽ truyền vào mặt bích, dẫn đến nứt flange dưới tải trọng cao.
Cách chọn housing flange chuẩn kỹ thuật
Để tránh các sai lầm trên và đảm bảo hệ thống vận hành ổn định, bạn hãy tuân thủ checklist 5 bước chọn housing flange chuẩn kỹ thuật dưới đây:
Checklist chọn:
Xác định loại housing cụ thể: Hệ thống cần flange cho bearing, pump hay gearbox? Mỗi loại có đặc thù riêng về gờ alignment.
Kiểm tra và tính toán tải trọng: Flange phải chịu tải radial, axial, lực xoắn hay rung động lớn ở mức nào?
Xác định tiêu chuẩn hoặc kích thước custom: Nếu custom, dung sai gờ spigot và PCD lỗ bulong phải được chỉ định chính xác (ví dụ: H7).
Chọn vật liệu phù hợp môi trường: Xem xét nhiệt độ, áp lực, tính ăn mòn của môi chất.
Kiểm tra độ chính xác gia công: Đảm bảo nhà cung cấp có thể gia công đạt độ phẳng và dung sai lỗ PCD như yêu cầu.
Lưu ý khi lắp đặt housing flange
Một housing flange tốt đến đâu vẫn sẽ hỏng nếu lắp đặt sai cách. Quy trình lắp đặt là chìa khóa để đảm bảo alignment trục.
Các lưu ý sống còn:
Siết bulong đúng lực (Torque): Phải dùng cờ lê kẹp lực và siết theo thứ tự đối xứng (mẫu sao) để đảm bảo mặt bích không bị vênh.
Kiểm tra độ đồng tâm (Alignment Check): Sau khi siết sơ, phải dùng đồng hồ đo so (dial indicator) hoặc dụng cụ laser để kiểm tra độ đồng tâm của trục trước khi siết chặt.
Làm sạch bề mặt: Bề mặt mặt bích và housing phải sạch bụi, không có vết nứt hoặc gờ gia công.
Test vận hành: Vận hành không tải và kiểm tra độ rung, nhiệt độ tại gối đỡ ngay sau khi lắp đặt.
FAQ
1. Housing flange khác gì flange thông thường?
Housing flange dùng để kết nối cấu trúc vỏ máy cơ khí và duy trì độ đồng tâm trục, yêu cầu độ chính xác gia công (dung sai) cực cao. Flange thường (pipe flange) dùng để nối áp lực giữa các ống lưu chất và trọng tâm là độ kín, yêu cầu độ chính xác thấp hơn.
2. Có thể dùng flange ống thay housing flange không?
Không khuyến nghị. Flange ống thông thường không có các gờ định vị (spigot) chính xác để alignment trục máy và thường không chịu được các dạng tải trọng radial/axial phức tạp của trục quay, dễ dẫn đến lệch trục và hỏng máy.
3. Housing flange làm bằng vật liệu gì?
Phổ biến nhất là thép carbon chịu lực tốt. Inox (304, 316) dùng cho môi trường ăn mòn. Gang cầu (Ductile Iron) dùng khi vỏ housing yêu cầu khả năng đúc hình dạng phức tạp và chịu rung động tốt.
4. Có tiêu chuẩn chung cho housing flange không?
Khác với pipe flange có tiêu chuẩn ANSI/DIN rất nghiêm ngặt về kích thước, nhiều housing flange là thiết kế riêng (custom) cho từng loại máy. Tuy nhiên, các gờ định vị (spigot) hoặc mẫu lỗ bulong thường tuân theo kích thước tiêu chuẩn để có thể lắp lẫn với động cơ hoặc gối đỡ chuẩn quốc tế.
5. Khi nào cần thay housing flange?
Cần thay khi mặt bích bị mòn gờ spigot (làm mất alignment), nứt (dưới lực siết), bị vênh bề mặt (gây rò rỉ hoặc rung động), hoặc khi bạn thay thế trục/ổ bi mà dung sai flange cũ không còn phù hợp.
KẾT LUẬN + CTA
Housing flange không chỉ là một mặt bích connection thông thường; nó là thành phần cơ khí chính xác nắm giữ độ ổn định cấu trúc và độ đồng tâm sống còn của toàn bộ cụm trục quay thiết bị. Việc hiểu rõ sự khác biệt giữa nó và flange nối ống, cũng như các thông số dung sai gia công, là yếu tố quyết định để tránh các sự cố rò rỉ, rung động và hỏng vòng bi.
