Hydrofor Pump là gì? Cấu tạo, nguyên lý và cách chọn

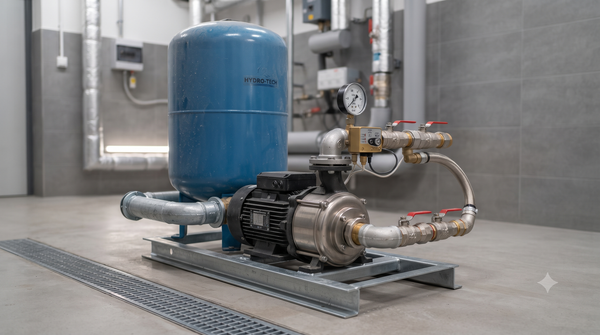

Hydrofor pump – giải pháp duy trì áp lực nước ổn định
Bạn đã bao giờ gặp tình huống nước ở vòi tầng cao chảy yếu “nhỏ giọt” chưa? Hoặc khi bạn đang tắm, ai đó xả nước ở tầng dưới làm áp lực nước vòi sen sụt giảm đột ngột, gây khó chịu? Đây là những vấn đề phổ biến trong các hệ thống cấp nước không đủ áp lực. Khi đó, máy bơm nước thông thường phải bật/tắt liên tục theo từng lần mở vòi, dẫn đến tuổi thọ thiết bị giảm nhanh chóng và gây tiếng ồn khó chịu.
Để giải quyết triệt để vấn đề này và duy trì áp lực nước luôn ổn định, mạnh mẽ tại mọi điểm sử dụng, Hydrofor pump (thường gọi là hệ thống bơm tăng áp tích hợp) chính là giải pháp kỹ thuật tối ưu. Một hệ thống hydrofor system hoàn chỉnh không chỉ bao gồm một chiếc máy bơm đơn lẻ, mà là sự kết hợp đồng bộ giữa máy bơm, bình tích áp (pressure tank) và thiết bị điều khiển như pressure switch (rơ le áp suất) hoặc biến tần.
Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ chuyên gia về hydrofor water pump, giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, các loại phổ biến và quan trọng nhất là cách chọn bơm và bình áp phù hợp với nhu cầu thực tế để đảm bảo hiệu suất và độ bền hệ thống.
Hydrofor pump là gì?
Hydrofor pump là máy bơm được sử dụng trong hệ thống cấp nước tăng áp, thường kết hợp với bình tích áp để duy trì áp suất nước và đáp ứng nhu cầu sử dụng theo từng thời điểm. Hệ thống Hydrofor có thể được cấu hình với một hoặc nhiều máy bơm, tùy quy mô và yêu cầu áp lực của công trình. Thuật ngữ “hydrofor” thường được dùng phổ biến ở một số khu vực (như Đông Âu) để chỉ các hệ thống water booster sử dụng bình tích áp màng hoặc bàng quang.
Hydrofor có phải chỉ là một chiếc máy bơm?
Đây là hiểu lầm phổ biến. Cần nhấn mạnh rằng Hydrofor system ≠ pump đơn lẻ. Một máy bơm thông thường khi lắp đặt trực tiếp vào đường ống có thể gây ra hiện tượng “búa nước” hoặc đóng ngắt liên tục.
Hệ thống Hydrofor pump system bao gồm các thành phần chính sau hoạt động phối hợp nhịp nhàng:
Máy bơm: Có thể là bơm ly tâm trục ngang, bơm đa tầng cánh, v.v.
Bình tích áp (Pressure tank/Pressure vessel): Trái tim của hệ thống, chứa nước và khí nén.
Rơ le áp suất (Pressure switch): Thiết bị điều khiển đóng/ngắt bơm dựa trên ngưỡng áp suất cài đặt.
Đồng hồ áp suất (Pressure gauge): Hiển thị áp suất hệ thống thời gian thực.
Van một chiều (Check valve): Ngăn nước chảy ngược về nguồn khi bơm dừng.
Van khóa, hệ thống đường ống.
Tủ điều khiển (Control panel): Đối với hệ thống công suất lớn hoặc nhiều bơm.
Hydrofor pump dùng để làm gì?
Mục đích chính của hệ thống hydrofor là:
Tăng áp: Nâng áp lực nước từ nguồn cấp (bể ngầm, đường ống thành phố) lên mức yêu cầu.
Cấp nước ổn định: Đảm bảo áp lực nước mạnh và đều tại tất cả các vòi, vòi sen, máy giặt, v.v., ngay cả khi sử dụng đồng thời.
Duy trì áp suất: Giữ áp lực trong đường ống luôn ở mức cài đặt sẵn.
Đáp ứng lưu lượng thay đổi: Tự động điều chỉnh hoạt động để đáp ứng nhu cầu nước từ nhỏ (một vòi) đến lớn (nhiều vòi).

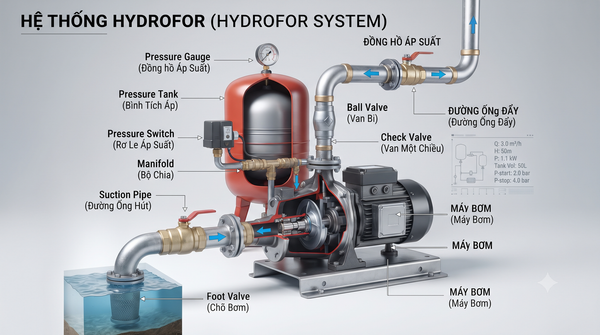

Cấu tạo hệ thống Hydrofor pump
Mỗi thành phần trong hệ thống hydrofor water pump đều đóng vai trò quan trọng, đảm bảo hệ thống vận hành hiệu quả và bền bỉ.
Máy bơm
Máy bơm là thiết bị tạo ra áp lực và lưu lượng nước. Việc lựa chọn loại bơm phụ thuộc vào yêu cầu về cột áp (pump head) và lưu lượng (pump flow rate).
Bơm ly tâm trục ngang: Phổ biến cho các ứng dụng dân dụng và thương mại nhỏ, cung cấp lưu lượng tốt.
Bơm đa tầng cánh: Thích hợp khi cần cột áp cao, thường được dùng trong các tòa nhà cao tầng.
Bơm tăng áp tích hợp sẵn: Các dòng bơm hiện đại thường tích hợp sẵn cả bơm, bình áp nhỏ và biến tần/cơ điện tử, rất gọn nhẹ.
Bình tích áp – Pressure Tank
Đây là thành phần phân biệt hệ thống Hydrofor với bơm tăng áp trực tiếp đơn giản. Bình tích áp có cấu tạo gồm vỏ thép và bên trong có ruột bình (bàng quang/màng) bằng cao su tổng hợp chịu áp lực, bao quanh là khí nén (thường là Nitơ) đã được nạp sẵn áp suất.Vai trò của bình tích áp:
Lưu trữ năng lượng (nước có áp): Cho phép hệ thống cung cấp một lượng nước nhất định mà không cần máy bơm phải khởi động ngay lập tức khi mở vòi nhỏ.
Giảm số lần khởi động bơm (Anti-cycling): Khi có nhu cầu nước nhỏ (ví dụ: rò rỉ nhỏ hoặc lấy một cốc nước), nước được cấp từ bình tích áp. Điều này giúp hạn chế cycling (bật/tắt liên tục), bảo vệ motor bơm và tiết kiệm điện.
Ổn định áp lực: Giúp hỗ trợ ổn định áp lực nước trong hệ thống, tránh tình trạng sốc áp khi bơm khởi động/dừng.
Pressure switch
Rơ le áp suất là thiết bị đầu não điều khiển hoạt động của bơm. Nó được cài đặt hai ngưỡng áp suất:
Áp suất khởi động (Cut-in pressure): Khi áp suất trong hệ thống giảm xuống mức này (do mở vòi), rơ le sẽ đóng mạch điện và bơm khởi động.
Áp suất dừng (Cut-out pressure): Khi áp suất trong hệ thống đạt đến mức này (khi đóng vòi, nước được nạp đầy bình), rơ le sẽ ngắt mạch điện và bơm dừng.
Pressure gauge
Đồng hồ đo áp suất cho phép người vận hành và kỹ thuật viên theo dõi áp suất thực tế trong bình và hệ thống, thuận tiện cho việc cài đặt và bảo trì water pressure system.
Van một chiều
Được lắp ở đầu đẩy của máy bơm hoặc đường cấp nước vào hệ thống, van một chiều đảm bảo nước chỉ chảy theo một hướng từ bơm vào hệ thống/bình áp, ngăn nước chảy ngược lại khi bơm dừng, giữ áp lực trong hệ thống.
Tủ điều khiển
Đối với hệ thống Hydrofor nhiều bơm hoặc bơm công suất lớn, tủ điều khiển là cần thiết. Nó không chỉ điều khiển đóng/ngắt mà còn bảo vệ motor (quá tải, mất pha), điều khiển luân phiên các bơm (đối với hệ bơm đôi/ba) để cân bằng thời gian hoạt động, và có thể tích hợp biến tần.
Nguyên lý hoạt động của Hydrofor pump
Nguyên lý hoạt động của hệ thống hydrofor pump system dựa trên sự cân bằng áp suất và nhu cầu sử dụng nước thực tế.
Chu trình hoạt động cơ bản diễn ra như sau:
Trạng thái chờ: Khi không có nhu cầu sử dụng nước, máy bơm không hoạt động. Bình tích áp đã được nạp đầy nước ở áp suất dừng (Cut-out pressure), và phần khí nén trong bình giữ cho áp lực hệ thống ổn định ở mức cao này.
Khi mở vòi: Người dùng mở vòi nước. Nước trong hệ thống và bình tích áp (đang có áp lực) sẽ chảy ra ngoài. Áp suất trong hệ thống bắt đầu giảm dần.
Bơm khởi động: Khi áp suất giảm xuống đến ngưỡng khởi động (Cut-in pressure) đã cài đặt trên rơ le áp suất, rơ le sẽ kích hoạt máy bơm.
Cấp nước và nạp áp: Máy bơm hoạt động, hút nước từ nguồn và cấp trực tiếp vào hệ thống. Đồng thời, lượng nước dư không sử dụng hết sẽ được nạp lại vào bình tích áp, nén khí trong bình và làm tăng áp suất hệ thống.
Bơm dừng: Khi người dùng đóng vòi nước, máy bơm vẫn tiếp tục chạy trong một thời gian ngắn để nạp đầy nước vào bình áp, cho đến khi áp suất trong hệ thống đạt đến ngưỡng dừng (Cut-out pressure). Khi đó, rơ le áp suất ngắt điện và bơm dừng.
Lặp lại: Hệ thống trở về trạng thái chờ cho đến khi có nhu cầu sử dụng nước tiếp theo.
Tại sao cần bình tích áp?
Nếu không có bình tích áp phù hợp, mỗi khi bạn mở một vòi nước nhỏ, áp suất sẽ giảm ngay lập tức và bơm sẽ khởi động. Khi bạn đóng vòi, bơm sẽ dừng ngay lập tức. Hiện tượng này gọi là cycling (bật/tắt liên tục). Bình tích áp hoạt động như một bộ đệm, cho phép lấy một lượng nước nhất định (khoảng 30-40% dung tích bình tùy thuộc vào chênh lệch áp suất cài đặt) trước khi bơm phải khởi động. Bình áp giúp:
Hạn chế cycling của bơm.
Hỗ trợ ổn định áp lực nước.
Giảm số lần đóng/ngắt trong một số cấu hình, kéo dài tuổi thọ thiết bị.
Các loại Hydrofor pump phổ biến
Hệ thống Hydrofor water pump rất đa dạng, từ các bộ tăng áp nhỏ gọn cho gia đình đến các hệ thống phức tạp cho các tòa nhà cao tầng.
Hydrofor 1 bơm
Đây là cấu hình phổ biến nhất cho nhà ở riêng lẻ, biệt thự, hoặc các công trình nhỏ có nhu cầu nước vừa phải. Hệ thống gồm một máy bơm và một bình tích áp (thường dung tích từ 24L đến 100L). Ưu điểm là chi phí thấp, lắp đặt đơn giản, đáp ứng tốt nhu cầu của một gia đình.
Hydrofor nhiều bơm
Được sử dụng cho các chung cư, khách sạn, bệnh viện, trường học, hoặc các nhà máy công nghiệp có yêu cầu lưu lượng nước lớn và độ tin cậy cao. Hệ thống thường có 2, 3 hoặc nhiều bơm (Booster set) hoạt động song song.Ưu điểm:
Phân chia tải: Các bơm có thể hoạt động luân phiên để đáp ứng nhu cầu thay đổi. Ví dụ: khi nhu cầu thấp, chỉ 1 bơm chạy; khi nhu cầu cao, các bơm khác sẽ tự động khởi động.
Khả năng dự phòng: Nếu một bơm cần bảo trì hoặc gặp sự cố, các bơm còn lại vẫn có thể đảm bảo cấp nước cho hệ thống.
Điều chỉnh theo nhu cầu: Hệ thống có thể được thiết kế để khởi động số lượng bơm phù hợp với lưu lượng hiện tại, tối ưu hóa hiệu quả năng lượng.
Hydrofor sử dụng bơm đa tầng cánh
Khi hệ thống yêu cầu cột áp cao (đẩy lên tầng cao, qua hệ thống lọc, v.v.) nhưng không gian lắp đặt hạn chế, bơm đa tầng cánh là lựa chọn lý tưởng. Chúng có thể tạo ra áp lực lớn với kích thước tương đối gọn so với bơm ly tâm trục ngang thông thường. Chúng thường được sử dụng trong các hệ thống cấp nước tăng áp cho các tòa nhà cao tầng.
Hydrofor điều khiển biến tần
Đây là công nghệ tiên tiến nhất trong các hệ thống tăng áp. Thay vì sử dụng rơ le áp suất cơ học với hai ngưỡng cố định, hệ thống sử dụng biến tần (Variable Frequency Drive - VFD) kết hợp với cảm biến áp suất (pressure sensor). Biến tần điều chỉnh tốc độ quay của motor máy bơm dựa trên nhu cầu nước thực tế.Mục tiêu:
Duy trì áp suất ổn định hơn: Khi bạn mở thêm vòi, biến tần tăng tốc độ bơm ngay lập tức để giữ áp suất không đổi, thay vì đợi áp suất giảm xuống ngưỡng khởi động.
Điều chỉnh công suất theo tải: Bơm chạy ở tốc độ thấp khi nhu cầu ít, giúp tiết kiệm đáng kể điện năng.
Giảm tiếng ồn và hao mòn: Bơm khởi động và dừng mềm, giảm tiếng ồn và áp lực cơ học lên hệ thống. Hệ thống biến tần thường có thể sử dụng bình tích áp nhỏ hơn so với hệ thống dùng rơ le cơ.
Thông số kỹ thuật quan trọng khi chọn Hydrofor pump
Việc xác định đúng thông số là chìa khóa để có một hệ thống cấp nước hiệu quả.
Lưu lượng Q
Đơn vị: $m^3/h$ (mét khối trên giờ) hoặc L/min (lít trên phút). Cần xác định lượng nước cần cung cấp tối đa cho toàn bộ công trình tại cùng một thời điểm (đồng thời). Việc tính toán này dựa trên số lượng thiết bị sử dụng nước (vòi, vòi sen, toilet, máy giặt, v.v.) và hệ số sử dụng đồng thời. Chọn lưu lượng quá nhỏ sẽ dẫn đến thiếu nước, chọn quá lớn sẽ gây lãng phí năng lượng và chi phí đầu tư.
Cột áp H
Đơn vị: m (mét) hoặc bar. Cột áp tổng cộng cần thiết là tổng của:
Cột áp tĩnh: Chiều cao từ mực nước nguồn đến điểm sử dụng cao nhất.
Tổn thất áp suất: Ma sát của nước trong đường ống, co, van, phụ kiện, bộ lọc, v.v.
Áp suất yêu cầu tại điểm dùng: Áp lực cần thiết để thiết bị hoạt động tốt (thường khoảng 1.5 - 3 bar tại vòi).
Áp suất làm việc
Đơn vị: bar hoặc MPa. Áp suất khởi động và dừng của hệ thống cần được cài đặt phù hợp với cột áp của bơm và yêu cầu của công trình. Không nên cài đặt áp suất quá cao vượt quá giới hạn chịu áp của đường ống và thiết bị.
Dung tích bình áp
Không nên chọn bình chỉ dựa vào kích thước vật lý. Dung tích bình tích áp hiệu dụng (lượng nước thực tế có thể lấy ra giữa các lần bơm bật/tắt) phụ thuộc vào chênh lệch áp suất cài đặt (P_stop - P_start) và thể tích khí trong bình. Cần xem xét:
Lưu lượng của bơm.
Tần suất sử dụng nước dự kiến.
Áp suất cài đặt (Cut-in / Cut-out).
Công suất bơm.
Chu kỳ đóng/ngắt mong muốn: Mục tiêu là để bơm không khởi động quá thường xuyên (thường không quá 10-15 lần mỗi giờ). Bình lớn hơn sẽ giảm số lần khởi động nhưng chiếm nhiều không gian và chi phí cao hơn. Đối với hệ biến tần, bình áp có thể nhỏ hơn nhiều.
Pressure switch
Cần kiểm tra dải áp suất điều chỉnh được và chênh lệch áp suất (differential) của rơ le.
Cut-in pressure: Ngưỡng áp suất bơm khởi động.
Cut-out pressure: Ngưỡng áp suất bơm dừng.
Công suất motor
Đơn vị: kW hoặc HP. Phù hợp với yêu cầu về lưu lượng và cột áp. Motor cần có cấp bảo vệ (IP) và lớp cách điện (F) phù hợp với môi trường lắp đặt.
Điện áp
Phổ biến là điện 1 pha (220V) cho gia đình và 3 pha (380V) cho công nghiệp hoặc các hệ thống lớn hơn. Cần chọn đúng điện áp để đảm bảo bơm hoạt động ổn định và an toàn.
Vật liệu
Xem xét vật liệu của đầu bơm, cánh bơm, trục bơm, và ruột bình áp để đảm bảo tương thích với chất lượng nước (nước sạch, nước cứng, nước có clo, v.v.).
Gang: Bền, chi phí hợp lý cho nước sạch.
Inox: Chống ăn mòn cao, phù hợp cho nước uống, nước nóng hoặc môi trường ẩm ướt.
Vật liệu chuyên dụng: Cho các ứng dụng đặc biệt.
Hydrofor pump khác booster pump như thế nào?
Mặc dù hai thuật ngữ này thường được dùng thay thế cho nhau, có một sự khác biệt tinh tế. Booster pump là khái niệm rộng hơn, chỉ bất kỳ thiết bị nào được dùng để tăng áp lực nước. Hydrofor pump system thường được hiểu cụ thể hơn là một hệ thống tăng áp sử dụng bình tích áp và rơ le áp suất cơ học hoặc điều khiển điện tử đơn giản. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Hydrofor Pump
