Inox Elbow – Phụ kiện quan trọng trong hệ thống đường ống inox

Trong quá trình thiết kế và thi công các hệ thống công nghiệp hiện đại, từ nhà máy chế biến thực phẩm, dược phẩm, xử lý hóa chất, đến các trạm xử lý nước và giàn khoan dầu khí, mạng lưới đường ống hiếm khi chạy theo một hướng thẳng cố định. Để luân chuyển lưu chất qua các khu vực khác nhau, hệ thống buộc phải rẽ nhánh, bẻ góc hoặc vòng qua các chướng ngại vật cơ khí.

Tại những điểm chuyển hướng này, nếu sử dụng phương pháp uốn ống thủ công sẽ gây biến dạng vật liệu, làm mỏng thành ống và tạo ra các rủi ro rò rỉ. Do đó, việc thay đổi hướng dòng chảy bắt buộc phải cần đến một phụ kiện kết nối chuyên dụng, vừa đảm bảo độ kín tuyệt đối, vừa giảm thiểu tổn thất áp suất và duy trì khả năng chống ăn mòn đồng bộ với toàn hệ thống.

Đó chính là inox elbow. Vậy thực chất inox elbow là gì? Có những chuẩn kết nối hay góc độ chuyển hướng nào phổ biến? Nên ưu tiên sử dụng vật liệu inox 304 hay inox 316 cho từng môi trường cụ thể? Và làm sao để phân biệt bán kính dài (LR) với bán kính ngắn (SR)? Bài viết này sẽ phân tích chuyên sâu để cung cấp góc nhìn kỹ thuật chuẩn xác nhất.

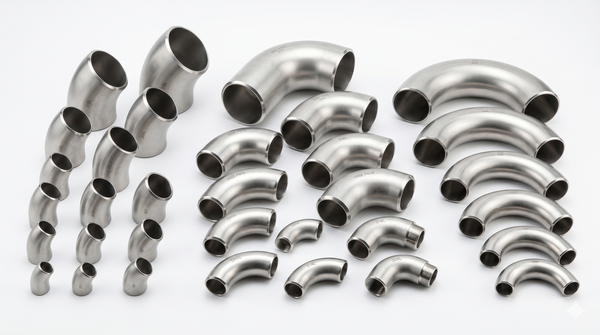

Inox Elbow là gì?

Inox elbow là một loại phụ kiện đường ống được chế tạo từ vật liệu thép không gỉ (stainless steel), thiết kế chuyên dụng để lắp đặt giữa hai chiều dài của ống nhằm mục đích thay đổi hướng di chuyển của dòng lưu chất bên trong hệ thống. Nhờ đặc tính của thép không gỉ, phụ kiện này đáp ứng hoàn hảo các yêu cầu về vệ sinh, chịu nhiệt và chống ăn mòn hóa học.

Trong bản vẽ kỹ thuật và ngôn ngữ thi công thực tế tại Việt Nam, thiết bị này còn được biết đến với nhiều tên gọi phổ biến khác như: stainless steel elbow, co inox, cút inox, hay elbow fitting.

Vai trò cốt lõi của phụ kiện này không chỉ đơn thuần là đổi hướng dòng chảy. Nó còn đóng vai trò như một điểm nối chịu lực, kết nối các đoạn ống một cách chắc chắn, đồng thời tối ưu hóa việc bố trí không gian (layout) cho toàn bộ hệ thống stainless steel piping, giúp tiết kiệm diện tích nhà xưởng

Nguyên lý hoạt động và cấu tạo của Inox Elbow

Để đảm bảo dòng lưu chất có thể rẽ hướng mượt mà mà không tạo ra hiện tượng xâm thực hay sốc áp, cấu tạo và nguyên lý của phụ kiện này được tính toán cơ học rất kỹ lưỡng.

Cấu tạo cơ bản

Một inox pipe fitting dạng elbow tiêu chuẩn được cấu thành từ các yếu tố:

• Thân elbow: Phần hình vòng cung cong theo bán kính tiêu chuẩn, nơi chịu lực ma sát và áp lực trực tiếp từ dòng chảy.

• Hai đầu kết nối: Được gia công vát mép (nếu hàn đối đầu), tiện ren, hoặc làm dạng lồng (socket) để ghép nối trực tiếp với đường ống.

• Bề mặt hoàn thiện (Surface Finish): Bề mặt có thể được đánh bóng vi sinh (dùng cho thực phẩm) hoặc để thô công nghiệp, giúp chống lại sự bám cặn.

Nguyên lý hoạt động

Nguyên lý của elbow là ép dòng chảy thay đổi quỹ đạo di chuyển theo góc thiết kế sẵn có của thân phụ kiện. Các góc rẽ hướng tiêu chuẩn phổ biến nhất trong kỹ thuật đường ống bao gồm:

• Góc 45°: Chuyển hướng dòng chảy một góc nghiêng vừa phải.

• Góc 90°: Chuyển hướng dòng chảy theo phương vuông góc.

• Góc 180°: Đảo chiều dòng chảy hoàn toàn (quay ngược lại 180 độ).

Tại sao phải sử dụng elbow thay vì uốn trực tiếp đường ống?

Nhiều người thắc mắc vì sao không dùng máy uốn ống để tiết kiệm phụ kiện. Trên thực tế, việc uốn trực tiếp những đường ống có thành dày (đặc biệt là ống inox) là vô cùng khó thi công. Quá trình này đòi hỏi chi phí thiết bị cao, đồng thời làm mỏng mặt ngoài của nếp uốn, gây ra sự không đồng nhất về chất lượng chịu áp của toàn tuyến ống. Sự xuất hiện của inox elbow giúp việc lắp đặt trở nên nhanh chóng, chính xác theo module và duy trì độ bền áp lực đồng đều.

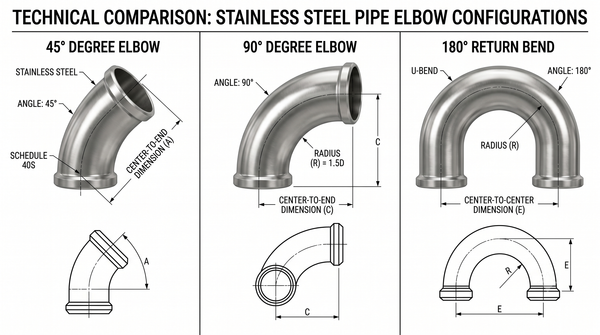

Các loại Inox Elbow phổ biến hiện nay

Tùy thuộc vào thiết kế bản vẽ và yêu cầu cơ học, stainless steel pipe fitting dạng co nối được phân loại chi tiết theo góc độ chuyển hướng như sau:

Elbow 45° (Cút inox 45 độ)

• Đặc điểm: Phụ kiện này tạo ra một sự chuyển hướng nhẹ nhàng, không bẻ gắt dòng chảy. Nhờ góc mở lớn, nó giúp tổn thất áp suất (pressure drop) ở mức rất thấp, hạn chế ma sát.

• Ứng dụng: Thường được ưu tiên sử dụng trong các hệ thống yêu cầu lưu lượng xả lớn, đường ống dẫn khí nén, hoặc các điểm cần né chướng ngại vật nhỏ mà không muốn giảm động năng của dòng lưu chất.

Elbow 90° (Cút inox 90 độ)

• Đặc điểm: Đây là loại 90 degree elbow phổ biến nhất và được sản xuất với số lượng lớn nhất. Nhiệm vụ của nó là đổi hướng dòng chảy theo một góc vuông góc 90 độ.

• Ứng dụng: Xuất hiện trong gần như 100% các hệ thống công nghiệp hiện nay cũng như các mạng lưới đường ống dân dụng. Phù hợp để thiết kế các đường ống chạy dọc theo góc tường hoặc bẻ mép thiết bị.

Elbow 180° (Co chữ U inox)

• Đặc điểm: Thay vì rẽ trái hay phải, loại phụ kiện này bẻ dòng chảy quay ngược lại 180 độ, tạo ra một dòng hồi lưu hình chữ U hoàn hảo.

• Ứng dụng: Chuyên dụng trong cấu tạo của các bộ trao đổi nhiệt (Heat exchanger) dạng ống chùm, cụm sinh hàn, hoặc các hệ thống process piping cần tuần hoàn lưu chất liên tục.

Phân loại theo kiểu kết nối

Phương pháp ghép nối elbow với đường ống quyết định trực tiếp đến khả năng chịu áp suất và tính năng bảo dưỡng của hệ thống.

Butt Weld Elbow (Co hàn đối đầu)

• Ưu điểm: Hai đầu của elbow được vát mép (bevel) để hàn trực tiếp vào đường ống. Mối hàn đối đầu tạo ra sự liền mạch tuyệt đối, khả năng chịu áp lực cực cao và không có khe hở cho vi khuẩn đọng lại.

• Ứng dụng: Là lựa chọn bắt buộc cho các nhà máy công nghiệp nặng, hệ thống áp lực cao (hơi nóng, dầu khí) theo tiêu chuẩn ASME B16.9.

Threaded Elbow (Co ren)

• Ưu điểm: Hai đầu phụ kiện được tiện ren trong (thường là ren NPT hoặc BSP). Thi công cực kỳ đơn giản, dễ dàng lắp đặt và tháo dỡ bằng dụng cụ cơ bản mà không cần thợ hàn bậc cao.

• Ứng dụng: Phù hợp với các hệ thống đường ống áp lực thấp, kích thước nhỏ (thường dưới DN50), hệ thống tưới tiêu, khí nén hoặc nước sinh hoạt

Socket Weld Elbow (Co hàn lồng)

• Ưu điểm: Đường ống được đút lồng vào bên trong mép của elbow trước khi hàn xung quanh. Phương pháp này tạo ra độ bền cơ học cao, tự căn chỉnh tốt hơn so với hàn đối đầu và kích thước mối nối rất nhỏ gọn.

• Ứng dụng: Chuyên dùng cho các đường ống áp lực kích thước nhỏ, những khu vực không gian hẹp và hệ thống đòi hỏi chống rung lắc.



Thông số kỹ thuật quan trọng của Inox Elbow

Để mua đúng phụ kiện, kỹ sư cần nắm vững các thông số kỹ thuật (pipe elbow dimensions) mang tính sống còn sau:

Kích thước danh nghĩa (NPS/DN)

Kích thước của phụ kiện phải khớp hoàn toàn với kích thước của đường ống chuẩn bị kết nối. Các kích thước được quy chuẩn hóa từ nhỏ đến lớn:

• Các đường ống nhỏ: DN15, DN20, DN25...

• Các đường ống trung bình đến lớn: DN50, DN100, DN200...

Schedule (SCH)

Độ dày thành ống của elbow được ký hiệu bằng chỉ số Schedule. Các chuẩn phổ biến là:

• SCH10, SCH20, SCH40, SCH80...

• Tại sao SCH lại quan trọng? Vì SCH quyết định trực tiếp độ dày thực tế của thành phụ kiện, từ đó quy định khả năng chịu áp lực (pressure rating) của hệ thống. Dùng elbow SCH10 cho đường ống bơm SCH40 sẽ gây nứt vỡ ngay tại vị trí bẻ góc khi áp lực tăng cao.

Bán kính cong (Radius)

Elbow chia làm hai loại dựa trên khoảng cách từ tâm đến mặt bích:

• Long Radius (LR): Bán kính cong bằng 1.5 lần đường kính danh nghĩa (1.5D).

  • Ưu điểm: Dòng chảy mượt mà, tổn thất áp suất thấp, giảm xói mòn thành ống. Loại long radius elbow này được dùng nhiều nhất.

• Short Radius (SR): Bán kính cong đúng bằng đường kính danh nghĩa (1D).

  • Ưu điểm: Góc bẻ rất gắt nên tiết kiệm không gian. Loại short radius elbow này chỉ dùng ở những nơi chật hẹp, chấp nhận sụt áp.

So sánh Inox 304 và Inox 316 cho Elbow

Lựa chọn mác thép là bước quyết định tuổi thọ của phụ kiện. Hai loại vật liệu thống trị thị trường hiện nay là Inox 304 và Inox 316.

Tại sao inox 316 lại đắt hơn và vượt trội hơn?

Sự khác biệt cốt lõi nằm ở thành phần hóa học. Inox 316 elbow được bổ sung thêm từ 2% - 3% nguyên tố Molybdenum. Đặc tính này giúp tăng cường mạnh mẽ khả năng chống ăn mòn tổng thể, đặc biệt là khả năng chống rỗ bề mặt (pitting corrosion) khi tiếp xúc với ion Clorua (muối). Do đó, nó là vật liệu hoàn hảo để chịu đựng các môi trường khắc nghiệt nhất.

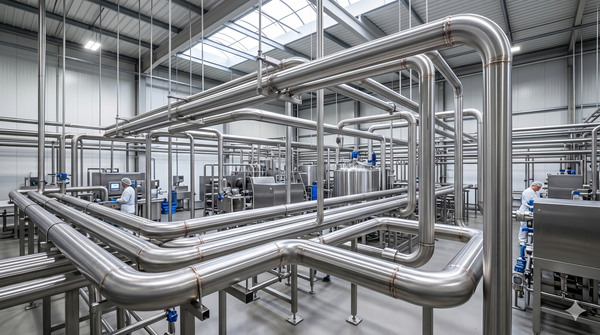

Inox Elbow được sử dụng ở đâu?

Khả năng đáp ứng đa dạng môi trường giúp corrosion resistant fitting này có mặt trong hầu hết các phân ngành công nghiệp lõi:

• Ngành thực phẩm và đồ uống: Bắt buộc sử dụng tại các đường ống dẫn đường sữa, nước giải khát, hệ thống ủ bia. Bề mặt elbow phải được đánh bóng vi sinh để ngăn chặn vi khuẩn bám đọng.

• Ngành dược phẩm: Sử dụng làm phụ kiện nối ống trong hệ thống làm sạch tại chỗ (Hệ thống CIP) và mạng lưới dẫn nước tinh khiết (WFI), nơi yêu cầu tiêu chuẩn vệ sinh FDA khắt khe tuyệt đối.

• Nhà máy hóa chất: Lắp đặt trên các đường ống hóa chất ăn mòn, axit, bazơ, dung môi công nghiệp. Thường ưu tiên dùng loại hàn đối đầu vật liệu 316L.

• Hệ thống xử lý nước: Dùng trong các trạm bơm nước sạch đô thị, hệ thống lọc RO và các công đoạn xử lý nước thải công nghiệp.

• Dầu khí và năng lượng: Ứng dụng rộng rãi trong các tuyến ống công nghệ (Process piping) dẫn khí, dẫn dầu và hệ thống đường ống phụ trợ (Utility piping) trên giàn khoan [chèn link: Ứng dụng inox trong ngành dầu khí].

Những sai lầm thường gặp khi lựa chọn Inox Elbow

Việc thiết kế sai phụ kiện có thể dẫn đến việc rò rỉ lưu chất gây nguy hiểm và thiệt hại kinh tế. Dưới đây là 5 sai lầm phổ biến nhất:

• Sai lầm 1: Chọn sai vật liệu inox. Dùng inox 304 elbow cho hệ thống bơm nước biển hoặc hóa chất chứa muối. Chỉ sau vài tháng, phụ kiện sẽ xuất hiện các vết rỉ sét và thủng do ăn mòn rỗ.

• Sai lầm 2: Không kiểm tra schedule (độ dày). Mua elbow có SCH thấp hơn đường ống chính. Tại vị trí bẻ góc, ma sát lớn nhất sẽ nhanh chóng làm xói mòn và bục vỡ phụ kiện.

• Sai lầm 3: Nhầm giữa LR và SR elbow. Thay vì dùng Long Radius để bơm bùn, lại mua Short Radius. Góc bẻ gắt khiến bùn bị nghẽn, tăng áp lực ngược làm cháy bơm.

• Sai lầm 4: Chọn sai phương pháp kết nối. Sử dụng co ren cho hệ thống dẫn hơi nóng áp lực cao, dẫn đến xì hơi tại chân ren do giãn nở nhiệt. Phải dùng butt weld elbow.

• Sai lầm 5: Không kiểm tra tiêu chuẩn ASTM hoặc ASME. Mua phụ kiện trôi nổi không rõ nguồn gốc, sai lệch kích thước hình học, dẫn đến việc không thể hàn nối liền mạch với đường ống tiêu chuẩn ASTM A403.

Cách lựa chọn Inox Elbow phù hợp

Để đảm bảo mua đúng, mua chuẩn và tối ưu hóa ngân sách, kỹ sư thiết kế và bộ phận vật tư cần thực hiện tuần tự 5 bước sau:

• Bước 1: Xác định môi chất. Lưu chất là nước sinh hoạt, thực phẩm, hơi nóng hay axit? Điều này sẽ quyết định cấp độ hoàn thiện bề mặt (công nghiệp hay vi sinh).

• Bước 2: Xác định nhiệt độ vận hành. Đảm bảo vật liệu thép không gỉ chịu được mức nhiệt trần của hệ thống mà không bị mất cơ tính.

• Bước 3: Kiểm tra áp suất làm việc. Từ áp suất thiết kế, tra bảng để quyết định độ dày thành ống (Schedule: SCH10, SCH40 hay SCH80).

• Bước 4: Lựa chọn vật liệu inox. Môi trường thường chọn SUS 304; môi trường muối, axit hóa chất dứt khoát phải chọn SUS 316/316L.

• Bước 5: Chọn góc chuyển hướng phù hợp. Dựa trên bản vẽ 3D layout, chốt loại 45°, 90° hay 180° và quyết định dùng bán kính dài (LR) hay ngắn (SR).



Checklist trước khi mua Inox Elbow

Khi nhận báo giá hoặc nghiệm thu hàng hóa, hãy kiểm tra các mục sau:

• Đúng kích thước định danh (DN / NPS).

•  Đúng tiêu chuẩn độ dày SCH.

•  Đúng vật liệu inox (304 hoặc 316).

• Đúng góc thiết kế 45°, 90° hoặc 180°.

• Đúng kiểu kết nối (Hàn đối đầu, hàn lồng, nối ren).

•  Có đầy đủ chứng chỉ vật liệu (CO, CQ, Mill Test).

•  Kiểm tra bề mặt hoàn thiện (không xước, không rỗ nứt).

Câu hỏi thường gặp về Inox Elbow (FAQ)

Inox elbow là gì?

Là phụ kiện đường ống được chế tạo từ vật liệu thép không gỉ (inox), có chức năng chính là bẻ góc để thay đổi hướng di chuyển của dòng chảy lưu chất trong hệ thống đường ống.

Loại elbow nào được sử dụng nhiều nhất?

Elbow 90° (đặc biệt là loại Long Radius) là phụ kiện bẻ góc tiêu chuẩn và được sử dụng phổ biến nhất trong mọi thiết kế đường ống công nghiệp cũng như dân dụng.

Inox 304 hay inox 316 tốt hơn?

Inox 316 có chất lượng tốt hơn nhờ chứa thành phần Molybdenum, mang lại khả năng chống ăn mòn hóa học và chống môi trường muối vượt trội. Tuy nhiên, mức giá của nó sẽ cao hơn inox 304.

SCH10 và SCH40 khác nhau như thế nào?

SCH (Schedule) thể hiện độ dày của thành ống. Cùng một kích thước đường kính ngoài, phụ kiện tiêu chuẩn SCH40 sẽ có thành kim loại dày hơn rất nhiều và chịu được áp lực làm việc cao hơn so với SCH10.

Khi nào nên dùng Long Radius Elbow?

Nên sử dụng Long Radius (bán kính dài bằng 1.5D) trong phần lớn các ứng dụng để giảm tối đa sự ma sát, giảm tổn thất áp suất và duy trì động năng lưu lượng ổn định cho hệ thống.

Kết luận

Inox elbow không đơn thuần chỉ là một đoạn kim loại cong; nó là một phụ kiện cơ khí có tính toán kỹ thuật khắt khe, đóng vai trò không thể thiếu trong việc định hình các hệ thống đường ống inox hiện đại.

Việc thấu hiểu bản chất kỹ thuật, phân biệt rõ các loại elbow, tính toán chính xác góc chuyển hướng, áp dụng đúng tiêu chuẩn độ dày SCH, lựa chọn đúng vật liệu inox 304 và 316 cùng kiểu kết nối đồng bộ không chỉ là lý thuyết. Đó là nền tảng thực chiến sẽ giúp doanh nghiệp của bạn tối ưu được hiệu suất vận hành dòng chảy, tăng cường độ bền bỉ và tuổi thọ cho hệ thống, đồng thời giảm thiểu tối đa các rủi ro và chi phí bảo trì phát sinh.
