Kiến Thức Chuyên Sâu Về Inox Flange: Tiêu Chuẩn, Phân Loại Và Ứng Dụng Công Nghiệp

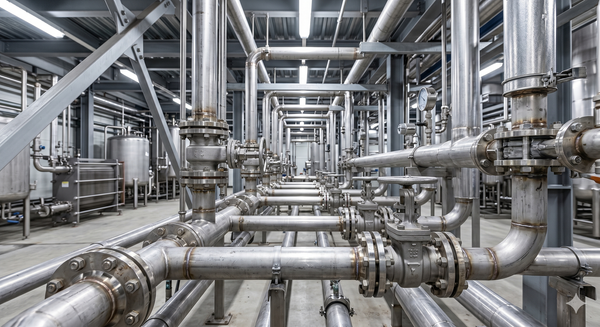

Vì Sao Inox Flange Được Ưu Tiên Trong Hệ Thống Đường Ống Hiện Đại?

Trong thực tế vận hành các hệ thống công nghiệp, môi trường chứa hóa chất, nước biển hay các lưu chất đặc thù trong ngành thực phẩm luôn đặt ra thách thức lớn về độ bền vật liệu. Nếu sử dụng các loại mặt bích thép carbon thông thường, quá trình oxy hóa và ăn mòn sẽ diễn ra rất nhanh chóng.

Hậu quả của sự ăn mòn không chỉ dừng lại ở việc làm giảm tuổi thọ thiết bị. Nó trực tiếp gây ra hiện tượng rò rỉ lưu chất, đẩy chi phí bảo trì lên mức khổng lồ và nghiêm trọng nhất là gây gián đoạn toàn bộ dây chuyền sản xuất. Đây là bài toán kinh tế và kỹ thuật mà mọi kỹ sư dự án đều phải đối mặt.

Để giải quyết triệt để vấn đề này, inox flange (mặt bích thép không gỉ) đã trở thành giải pháp thay thế hoàn hảo. Nhờ khả năng chống ăn mòn vượt trội, tuổi thọ vận hành cao và khả năng đáp ứng các tiêu chuẩn vệ sinh khắt khe nhất, chúng đang thống lĩnh các hệ thống đường ống hiện đại. Vậy chính xác inox flange là gì, có những phân loại nào và khi nào nên ứng dụng vật liệu inox 304 hay 316? Hãy cùng phân tích chi tiết.

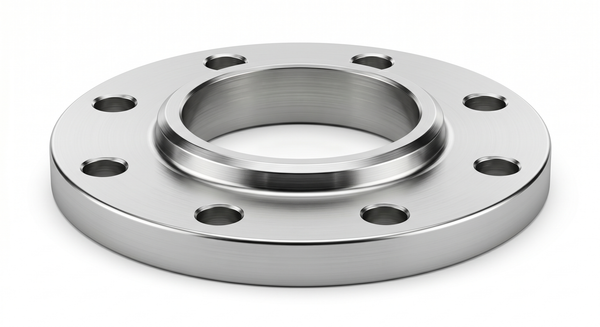

Inox Flange Là Gì?

Inox flange (hay còn gọi là mặt bích inox, stainless steel flange) là một khối kim loại được sản xuất từ vật liệu thép không gỉ, có hình dạng đĩa hoặc vành khuyên. Chức năng chính của thiết bị này là dùng để kết nối các đoạn đường ống, van công nghiệp, máy bơm hoặc các phụ kiện khác tạo thành một hệ thống đường ống (industrial piping system) khép kín và vững chắc.

Bên cạnh việc liên kết, mặt bích inox còn đóng vai trò tạo ra các điểm nút cơ động. Thay vì hàn chết toàn bộ hệ thống, việc sử dụng mặt bích cho phép kỹ sư dễ dàng tháo lắp, hỗ trợ quá trình kiểm tra, vệ sinh và bảo trì định kỳ một cách thuận tiện nhất mà vẫn đảm bảo độ kín tuyệt đối khi vận hành.

Cấu tạo cơ bản của một bộ mặt bích hoàn chỉnh thường bao gồm:

• Thân mặt bích: Phần chịu lực chính, tiếp xúc trực tiếp với môi trường bên ngoài.

• Mặt làm kín (Flange Face): Vị trí tiếp xúc và ép chặt gioăng đệm (gasket) để ngăn rò rỉ.

• Lỗ bulong: Nơi xỏ bulong để siết chặt hai mặt bích lại với nhau.

• Cổ hàn hoặc ren: Vị trí liên kết trực tiếp với đường ống (tùy thuộc vào từng loại hình thiết kế).



Vì Sao Inox Có Khả Năng Chống Ăn Mòn Tốt?

Bí mật đằng sau độ bền bỉ của mặt bích inox nằm ở bản chất luyện kim của vật liệu. Thép không gỉ là một hợp kim của sắt, trong đó bắt buộc phải chứa hàm lượng Crom (Cr) tối thiểu từ 10,5% trở lên, cùng với các nguyên tố khác như Niken, Carbon, Mangan...

Nguyên lý bảo vệ của inox cực kỳ thông minh. Khi bề mặt kim loại tiếp xúc với oxy trong không khí hoặc nước, nguyên tố Crom sẽ phản ứng tức thì để hình thành một lớp oxit Crom (Cr2O3) vô hình, cực mỏng nhưng rất đặc và bám chặt trên bề mặt. Lớp màng này hoạt động như một "tấm khiên" cách ly vật liệu nền khỏi các tác nhân gây rỉ sét. Điều tuyệt vời là nếu bề mặt bị trầy xước, lớp oxit này có khả năng tự tái tạo ngay lập tức nếu có oxy.

Lợi ích thực tế từ cơ chế này là không thể phủ nhận. Bề mặt stainless steel pipe flange luôn duy trì được độ sáng bóng, không sinh ra gỉ sét làm ô nhiễm lưu chất. Hệ thống sẽ có tuổi thọ cao hơn gấp nhiều lần, giảm thiểu chi phí thay thế vật tư và hoạt động cực kỳ ổn định trong các môi trường khắc nghiệt.

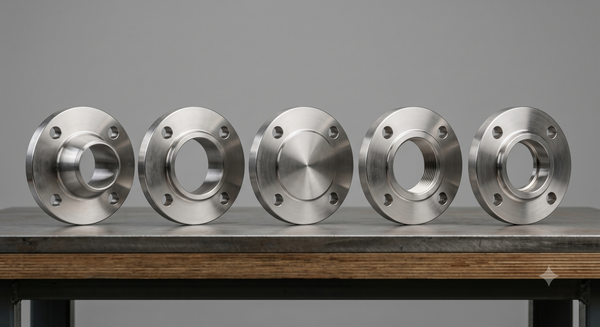

Các Loại Inox Flange Phổ Biến Hiện Nay

Để đáp ứng các điều kiện áp suất và cách thức thi công khác nhau, stainless steel flange được thiết kế thành nhiều biến thể. Việc hiểu rõ từng loại giúp bạn tối ưu hóa kết cấu đường ống.

Weld Neck Flange (Mặt Bích Cổ Hàn)

Đây là loại mặt bích có phần cổ dài được vát mép để hàn đối đầu (butt-weld) trực tiếp với đường ống. Đặc kế này giúp phân tán ứng suất từ mặt bích sang đường ống, chịu được áp suất và nhiệt độ cực cao.

• Ứng dụng: Thường dùng trong hệ thống đường ống dầu khí, hóa chất áp lực cao.

Slip On Flange (Mặt Bích Hàn Trượt)

Slip on flange có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép ống trượt vào trong mặt bích trước khi hàn. Nó yêu cầu hàn cả mặt trong và mặt ngoài.

• Ưu điểm: Dễ căn chỉnh lắp đặt, chi phí sản xuất thấp hơn weld neck. Chịu áp suất ở mức trung bình.

Blind Flange (Mặt Bích Mù)

Inox blind flange là loại mặt bích đặc, không có lỗ ở giữa. Chức năng duy nhất của nó là bịt kín đầu cuối của đường ống hoặc các bồn chứa.

• Chức năng: Chịu áp lực rất lớn do áp suất dòng chảy tác động trực tiếp lên bề mặt, đồng thời tạo cửa mở để bảo dưỡng hệ thống sau này.

Threaded Flange (Mặt Bích Ren)

Là loại có ren gia công ở lỗ trong, kết nối với ống ren mà không cần hàn.

• Ứng dụng: Rất lý tưởng cho những môi trường dễ cháy nổ không cho phép tia lửa hàn, hoặc các hệ thống ống kích thước nhỏ, áp suất thấp.

Socket Weld Flange (Mặt Bích Hàn Lồng)

Có một bậc (hốc) bên trong để đưa ống vào và chỉ hàn một đường phi lê ở mặt ngoài. Thường dùng cho các đường ống nhỏ (dưới DN50) có áp lực cao.

Lap Joint Flange (Mặt Bích Lỏng)

Được sử dụng kết hợp với một đoạn ống ngắn (Stub End). Mặt bích có thể xoay tự do quanh ống, giúp việc căn chỉnh lỗ bulong cực kỳ dễ dàng. Thích hợp cho các hệ thống cần tháo lắp liên tục.

Phân Loại Theo Vật Liệu Inox

Chất lượng và giá thành của inox flange phụ thuộc hoàn toàn vào mác thép không gỉ được sử dụng. Dưới đây là 4 loại phổ biến nhất trên thị trường công nghiệp.

Inox 201

Đây là dòng vật liệu giá rẻ, có hàm lượng Mangan cao và Niken thấp.

• Ưu và nhược điểm: Dù có độ cứng tốt nhưng khả năng chống ăn mòn rất thấp. Nó dễ bị gỉ sét nếu dùng ngoài trời hoặc môi trường ẩm ướt, chỉ nên dùng cho hệ thống khí nén hoặc cấu trúc không tiếp xúc hóa chất.

Inox 304 (inox flange 304)

Là vật liệu quốc dân, chiếm hơn 50% sản lượng mặt bích inox toàn cầu. Với 18% Crom và 8% Niken, nó cân bằng hoàn hảo giữa hiệu suất và giá thành.

• Ứng dụng: Chống gỉ cực tốt trong điều kiện tự nhiên. Thường dùng cho hệ thống nước sạch, ngành HVAC, và thiết bị chế biến thực phẩm cơ bản.

Inox 316 (inox flange 316)

Được mệnh danh là vật liệu "kháng hóa chất". Ngoài Crom và Niken, nó được bổ sung thêm 2-3% Molypden (Mo).

• Ứng dụng: Chống ăn mòn rỗ (pitting) đặc biệt tốt trong môi trường Clorua. Bắt buộc phải sử dụng cho đường ống nước biển, nhà máy hóa chất và dược phẩm.

Inox 316L

Chữ "L" viết tắt của "Low Carbon" (Hàm lượng Carbon cực thấp, dưới 0.03%).

• Ưu điểm: Giúp ngăn chặn hiện tượng kết tủa cacbua trong quá trình hàn, từ đó hạn chế tối đa sự ăn mòn tại các mối hàn. Đây là tiêu chuẩn vàng cho hệ thống vi sinh, dược phẩm và công nghệ sinh học.

Thông Số Kỹ Thuật Quan Trọng Của Inox Flange

Để mua đúng sản phẩm, kỹ sư cần nắm vững các thông số kỹ thuật tiêu chuẩn hóa toàn cầu. Sai lệch một thông số nhỏ cũng khiến mặt bích không thể lắp ráp.

Kích thước danh nghĩa:

Trải dài từ các hệ thống ống nhỏ DN15 (1/2 inch) đến các hệ thống dẫn nước khổng lồ DN2000 (80 inch). Kích thước này phải tương thích tuyệt đối với kích thước đường ống hiện tại.

Tiêu chuẩn sản xuất toàn cầu:

• Tiêu chuẩn ANSI / ASME (Mỹ): Phổ biến nhất là chuẩn ASME B16.5 flange cho kích thước đến 24" và B16.47 cho ống lớn hơn.

• Tiêu chuẩn DIN (Đức) / EN 1092-1 (Châu Âu): Sử dụng rộng rãi trong các nhà máy có công nghệ từ EU.

• Tiêu chuẩn JIS (Nhật Bản): JIS B2220 rất thông dụng tại thị trường Châu Á, đặc biệt là Việt Nam.

• Tiêu chuẩn BS (Anh): BS4504, thường gặp trong các hệ thống cấp thoát nước, PCCC.

Cấp áp lực (Pressure Rating):

Đại diện cho khả năng chịu áp suất tĩnh.

• Hệ DIN/BS/JIS: PN10, PN16, PN25, PN40, 10K, 20K.

• Hệ ASME: Class 150, Class 300, Class 600... (Áp suất làm việc tỷ lệ nghịch với nhiệt độ lưu chất).

Kiểu mặt bích (Flange Face):

• RF (Raised Face): Mặt lồi, tập trung lực ép lên gioăng, phổ biến nhất.

• FF (Flat Face): Mặt phẳng, thường dùng khi ghép nối với van hoặc thiết bị làm bằng vật liệu giòn.

• RTJ (Ring Type Joint): Có rãnh đặt vòng kim loại, chuyên trị hệ thống áp suất và nhiệt độ cực cao.

So Sánh Inox Flange Và Mặt Bích Thép Carbon

Để đưa ra quyết định đầu tư chính xác cho dự án, bạn có thể tham khảo bảng so sánh nhanh giữa stainless steel fitting và phụ kiện thép carbon dưới đây:

Qua bảng trên, có thể thấy mặt bích thép carbon phù hợp cho các hệ thống tiện ích phụ trợ tiết kiệm chi phí. Trong khi đó, mặt bích inox là khoản đầu tư dài hạn mang lại độ tin cậy tuyệt đối.

Vì Sao Inox 316 Đắt Hơn Inox 304?

Rất nhiều nhà thầu băn khoăn tại sao báo giá của inox flange 316 luôn cao hơn đáng kể so với inox flange 304 dù ngoại hình chúng giống hệt nhau. Lời giải đáp nằm ở thành phần hóa học đắt đỏ.

Nguyên nhân cốt lõi là Inox 316 được bổ sung thêm từ 2% đến 3% nguyên tố Molypden (Mo), đồng thời tỷ lệ Niken (Ni) cũng được tăng lên (10-14% so với 8-10.5% của 304). Molypden và Niken là những kim loại màu có giá trị rất cao trên thị trường luyện kim toàn cầu.

Kết quả của sự pha trộn này tạo ra một lớp bảo vệ vượt trội. Molypden giúp inox 316 kháng lại sự tấn công của các ion Clorua (thường có trong muối), ngăn chặn hiện tượng ăn mòn rỗ và nứt gãy do ứng suất. Nó chịu được các loại dung môi công nghiệp và hóa chất khắc nghiệt mà 304 phải "đầu hàng".

Vậy khi nào nên đầu tư mạnh tay cho vật liệu 316? Bạn chỉ nên chi tiêu cho inox 316 khi hệ thống của bạn là đường ống dẫn nước biển, các bồn trộn trong nhà máy hóa chất, hệ thống lọc dầu, hoặc các đường ống dẫn truyền dung dịch y tế trong nhà máy dược phẩm để đảm bảo an toàn tuyệt đối.

Inox Flange Được Sử Dụng Trong Những Ngành Nào?

Với đặc tính ưu việt, corrosion resistant flange từ thép không gỉ là xương sống của nhiều ngành công nghiệp trọng điểm:

Ngành công nghiệp thực phẩm & đồ uống:

Sử dụng rộng rãi trong các dây chuyền sản xuất sữa, bia, nước giải khát. Bề mặt inox nhẵn bóng không cho phép vi khuẩn lưu trú, đồng thời không phản ứng với axit hữu cơ trong thực phẩm, giữ nguyên hương vị và độ an toàn.

Ngành Dược phẩm & Công nghệ sinh học:

Sử dụng vật liệu 316L cho các hệ thống phòng sạch, đường ống dẫn dung dịch vô trùng (WFI), nơi yêu cầu không có bất kỳ rỉ sét hay chất độc hại nào xâm nhập vào sản phẩm.

Hệ thống xử lý nước:

Ứng dụng trong các cụm màng lọc RO, hệ thống khử muối hoặc các trạm xử lý nước thải công nghiệp chứa nhiều hóa chất ăn mòn lẫn lộn.

Hóa chất & Dầu khí:

Dùng để vận chuyển các loại axit nhẹ, dung môi hữu cơ trong nhà máy hóa chất. Trong dầu khí, nó được dùng cho hệ thống Utility piping (đường ống tiện ích) và hệ thống làm mát (Cooling water system) ngoài giàn khoan.

Ngành hàng hải & Đóng tàu:

Môi trường biển đầy muối mặn là kẻ thù của thép. Mặt bích inox 316 là vật tư không thể thiếu cho hệ thống bơm nước biển, van thông biển trên các tàu vận tải lớn.

Những Sai Lầm Thường Gặp Khi Chọn Inox Flange

Việc thiếu kinh nghiệm trong mua sắm vật tư đường ống có thể dẫn đến những thảm họa kỹ thuật. Dưới đây là những sai lầm phổ biến nhất cần tránh.

Chọn inox 201 cho môi trường hóa chất:

Nhiều người vì ham rẻ đã sử dụng inox 201 thay vì 304/316 cho đường ống dẫn nước thải hoặc hóa chất. Hệ quả là mặt bích bị rỗ và ăn mòn nhanh chóng chỉ sau vài tháng vận hành, gây rò rỉ và buộc phải dừng hệ thống để thay thế tốn kém hơn.

Chọn sai cấp áp lực (Pressure Class):

Ví dụ, hệ thống bơm đẩy có áp suất vận hành lên tới 25 bar nhưng lại mua mặt bích bích chuẩn PN16. Sự quá tải áp suất này sẽ dẫn đến bục rách gioăng làm kín, xé rách liên kết và gây nguy hiểm trực tiếp cho người vận hành.

Chọn sai bộ tiêu chuẩn kết nối:

Mua một chiếc mặt bích van chuẩn ASME B16.5 flange (Mỹ) nhưng lại cố gắng lắp vào hệ thống đường ống đang dùng mặt bích chuẩn DIN flange (Đức). Các lỗ tâm bulong (PCD) sẽ hoàn toàn không khớp nhau, khiến vật tư trở nên vô dụng.

Không kiểm tra kỹ nguồn gốc vật liệu:

Mua phải hàng inox giả, inox pha tạp kém chất lượng. Lượng nguyên tố hợp kim không đạt chuẩn khiến mác thép 304 nhưng lại han gỉ như thép thường, gây mất an toàn nghiêm trọng cho công trình.

Cách Lựa Chọn Inox Flange Phù Hợp

Để có được hệ thống stainless steel piping hoàn hảo, hãy tuân thủ quy trình 5 bước kỹ thuật sau:

• Bước 1: Xác định chính xác môi trường lưu chất. Cần biết đường ống dẫn gì? Nước sạch thông thường (chọn 304), hóa chất ăn mòn hay nước biển (bắt buộc chọn 316).

• Bước 2: Xác định áp suất và nhiệt độ làm việc. Tính toán áp suất Max của hệ thống để chọn đúng cấp PN (PN16, PN25...) hoặc Class (Class 150, Class 300...). Nên chọn cấp áp lực cao hơn 1 bậc so với áp suất thực tế để dự phòng.

• Bước 3: Lựa chọn vật liệu phù hợp. Chốt mác thép: Inox 304 cho môi trường tiêu chuẩn, 316 cho ăn mòn mạnh, và 316L nếu hệ thống yêu cầu hàn nhiều và độ vi sinh cao.

• Bước 4: Xác định tiêu chuẩn sản xuất. Kiểm tra các thiết bị có sẵn (van, máy bơm) đang dùng chuẩn gì (ANSI, DIN, JIS) để chọn mặt bích đồng bộ lỗ bulong.

• Bước 5: Chọn kiểu mặt bích. Tùy vào yêu cầu thi công: dùng Weld Neck cho áp cao, Slip On cho lắp đặt nhanh, Threaded nếu không được phép hàn, và Blind để bịt chờ.



Checklist Trước Khi Đặt Mua Inox Flange

Trước khi ký đơn đặt hàng với nhà cung cấp, hãy đối chiếu nhanh qua checklist dưới đây để đảm bảo an toàn vật tư:

• Kích thước ống (DN/NPS) đã đo chính xác chưa?

• Tiêu chuẩn sản xuất (DIN, JIS, ANSI) có khớp với thiết bị cũ không?

• Cấp áp lực (PN10, PN16, Class 150...) đã đủ đáp ứng áp lực bơm?

• Vật liệu inox (304, 316, 316L) đã phù hợp với môi chất lưu thông?

• Kiểu loại mặt bích (Weld neck, Slip On, Blind...) có đúng thiết kế kỹ thuật?

• Mặt làm kín (RF, FF, RTJ) có phù hợp với loại gioăng đang dùng?

• Nhà cung cấp có cam kết cung cấp đủ chứng chỉ chất lượng và xuất xứ (CO/CQ) không?

• Kiểm tra thực tế mác thép, độ dày và nguồn gốc xuất xứ tại xưởng [chèn link: hướng dẫn kiểm tra inox thật giả].

Câu Hỏi Thường Gặp Về Inox Flange

Inox flange là gì?

Inox flange là mặt bích công nghiệp được sản xuất từ chất liệu thép không gỉ (stainless steel). Nó đóng vai trò là phụ kiện kết nối các đoạn ống, van hoặc thiết bị trong một hệ thống đường ống lại với nhau bằng liên kết bulong.

Inox 304 và inox 316 khác nhau thế nào?

Sự khác biệt lớn nhất là thành phần hợp kim. Inox 316 có chứa thêm nguyên tố Molypden, giúp nó có khả năng chống ăn mòn vượt trội hơn hẳn inox 304, đặc biệt là trong môi trường chứa muối (Clorua) và dung dịch hóa chất.

Inox flange có bị gỉ không?

Trong điều kiện sử dụng phù hợp với mác thép, inox flange có khả năng chống gỉ cực kỳ cao nhờ lớp màng oxit Crom bảo vệ. Tuy nhiên, nó không hoàn toàn miễn nhiễm; nếu dùng sai môi trường (ví dụ mang inox 304 ngâm trong axit đặc), nó vẫn sẽ bị ăn mòn và gỉ sét.

Inox flange dùng cho ngành thực phẩm được không?

Hoàn toàn được. Thép không gỉ 304 và 316 là hai vật liệu tiêu chuẩn an toàn cao nhất, được ứng dụng rộng rãi và bắt buộc trong công nghiệp chế biến thực phẩm, nước giải khát nhờ đặc tính không độc hại và dễ vệ sinh.

Nên chọn mặt bích inox hay thép carbon?

Quyết định phụ thuộc vào môi trường làm việc. Nếu hệ thống truyền dẫn nước thông thường, không gian kín, khô ráo thì có thể dùng thép carbon để tiết kiệm. Nhưng nếu môi trường có độ ẩm cao, hóa chất, hoặc yêu cầu tuổi thọ dài lâu, sạch sẽ thì inox flange là khoản đầu tư bắt buộc.

Tổng Kết

Tổng kết lại, inox flange chính là giải pháp kết nối đường ống toàn diện, mang lại sự bền bỉ, tính chống ăn mòn cao và độ an toàn tuyệt đối cho các hệ thống công nghiệp hiện đại. Từ các nhà máy chế biến thực phẩm, phòng sạch dược phẩm cho đến các giàn khoan dầu khí ngoài khơi xa, vật liệu này luôn chứng minh được giá trị không thể thay thế. Việc tuân thủ quy trình lựa chọn đúng vật liệu, tiêu chuẩn và cấp áp lực không chỉ giúp hệ thống của bạn vận hành trơn tru mà còn là chiến lược tối ưu hóa chi phí bảo trì trong dài hạn.
