Tiêu chuẩn JIS10K 100A: Thông số kỹ thuật và cẩm nang lựa chọn mặt bích chuẩn xác cho hệ thống đường ống

Vì sao nhiều người tìm kiếm JIS10K 100A?

Trong quá trình thi công và lắp đặt hệ thống đường ống công nghiệp, không ít kỹ sư và kỹ thuật viên gặp phải những tình huống dở khóc dở cười. Phổ biến nhất là câu chuyện đặt mua mặt bích về nhưng khi đưa vào lắp đặt thì mặt bích không khớp lỗ bulong, hoặc hệ thống vừa vận hành thử đã xảy ra hiện tượng rò rỉ lưu chất nghiêm trọng do chọn sai tiêu chuẩn áp lực. Một nguyên nhân cốt lõi dẫn đến các sai sót này bắt nguồn từ việc người mua chưa hiểu rõ các thông số kỹ thuật bản chất, chẳng hạn như không phân biệt được cụm từ jis10k 100a nghĩa là gì, nó tương ứng với loại đường ống phi bao nhiêu và kích thước thực tế ra sao.

Tại thị trường châu Á nói chung và Việt Nam nói riêng, tiêu chuẩn jis10k là một trong những quy chuẩn phổ biến nhất trong các thiết kế cơ khí và đường ống. Đây là hệ thống tiêu chuẩn có tính nghiêm ngặt cao, do đó nếu người phụ trách vật tư hoặc kỹ sư thiết kế hiểu sai thông số, hậu quả để lại sẽ ảnh hưởng đến tiến độ toàn bộ dự án, làm tăng chi phí sửa chữa và đe dọa đến tính an toàn của công trình. Bài viết này được xây dựng nhằm mang đến cho bạn cái nhìn toàn diện, chuyên sâu từ khái niệm, thông số chi tiết đến các ứng dụng thực tế của mặt bích jis10k 100a, giúp bạn đưa ra quyết định mua sắm và lắp đặt chuẩn xác nhất.

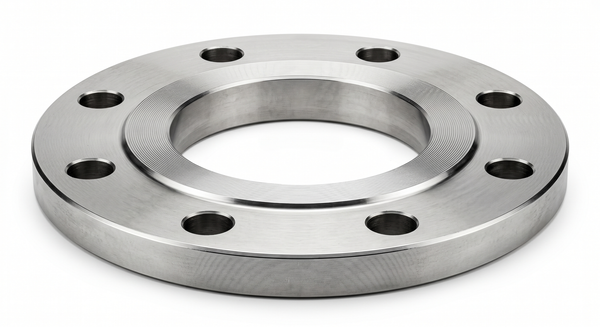

JIS10K 100A là gì? Kiến thức nền tảng cần biết

Để hiểu rõ về cấu kiện này, trước hết chúng ta cần bóc tách từng ký tự trong cụm từ jis10k 100a. Đây là định danh chuẩn hóa theo hệ thống kỹ thuật công nghiệp Nhật Bản, cấu thành từ hai thành tố chính thể hiện áp suất chịu lực và kích cỡ định danh của sản phẩm.

• JIS (Japanese Industrial Standards): Là bộ tiêu chuẩn công nghiệp Nhật Bản, quy định các thông số kỹ thuật khắt khe cho các sản phẩm công nghiệp, trong đó có thiết bị đường ống.

• 10K: Biểu thị cấp áp lực làm việc tối đa của mặt bích trong điều kiện nhiệt độ thường, tương đương với mức áp suất 10 kg/cm².

Ký hiệu 100A đại diện cho đường kính danh nghĩa (Nominal Diameter) của mặt bích, thường được gọi phổ biến là mặt bích dn100. Một điểm cực kỳ quan trọng mà các kỹ sư cần lưu ý: 100A hay DN100 không phải là đường kính trong hay đường kính ngoài thực tế của ống tính bằng milimet. Đối với các loại ống thép tiêu chuẩn, kích thước danh nghĩa 100A sẽ tương thích với đường ống có đường kính ngoài thực tế (OD) xấp xỉ 114.3 mm.

Để tránh nhầm lẫn khi làm việc với các nhà thầu hoặc đọc bản vẽ kỹ thuật quốc tế, bạn cần nắm rõ sự chuyển đổi giữa ba đơn vị đo lường phổ biến sau:

• Hệ chữ A (Milimet danh nghĩa): Cách gọi theo tiêu chuẩn Nhật Bản (ví dụ: 100A).

• Hệ DN (Diameter Nominal): Cách gọi theo tiêu chuẩn châu Âu (ví dụ: DN100).

• Hệ Inch (Độ đo quốc tế): Tương đương với kích thước 4 inch (4").

Bản chất của một tiêu chuẩn mặt bích nhật như JIS B2220 không đơn thuần là quy định về kích thước kết nối, mà nó còn là một bộ quy chuẩn đồng bộ hóa toàn diện. Tiêu chuẩn này bắt buộc các nhà sản xuất phải tuân thủ nghiêm ngặt các thông số từ đường kính tổng thể, số lượng lỗ xỏ bulong, khoảng cách tâm giữa các lỗ đối xứng, độ dày của bản bích cho đến hình dạng bề mặt tiếp xúc (gasket face). Sự đồng bộ này đảm bảo các phụ kiện đường ống từ nhiều nhà sản xuất khác nhau khi ráp nối lại vẫn đạt độ kín khít tuyệt đối, phân bổ đều ứng suất lực và chịu được áp lực vận hành mà không bị biến dạng hay nứt vỡ.

Thông số kỹ thuật chi tiết của mặt bích JIS10K 100A

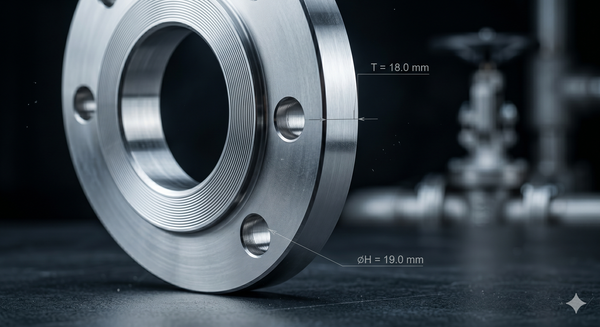

Khi đặt hàng hoặc kiểm tra nghiệm thu vật tư tại công trường, việc đối chiếu trực tiếp với bảng tiêu chuẩn jis10k là quy trình bắt buộc. Dưới đây là các thông số hình học và cơ lý tính chi tiết của dòng flange jis10k 100a theo tiêu chuẩn quốc tế:

Về năng lực chịu tải, ký hiệu flange 10k xác nhận phụ kiện này hoạt động an toàn ổn định ở mức áp suất định mức là 10 bar (tương đương khoảng 1.0 MPa hoặc xấp xỉ 145 psi đến 150 psi). Trong các bài kiểm tra áp lực thủy tĩnh ngắn hạn tại nhà máy, mặt bích có thể chịu được áp suất thử nghiệm cao hơn (thường bằng 1.5 lần áp suất làm việc), tuy nhiên khi đưa vào vận hành dài hạn, áp suất hệ thống không được vượt quá ngưỡng thiết kế này để bảo toàn tuổi thọ vật liệu.

Về chủng loại kết nối, tùy thuộc vào phương thức liên kết với ống và đặc thù dòng lưu chất, dòng bích này được chia thành các kiểu dáng kết nối cơ bản:

• SOFF (Slip-On Flat Face): Mặt bích rỗng, trượt phẳng lên đầu ống rồi hàn cả hai mặt trong và ngoài. Đây là loại thông dụng nhất vì dễ căn chỉnh khi thi công.

• Blind Flange (Mặt bích mù): Mặt bích đặc không có lỗ ở tâm, dùng để bịt kín đầu đường ống hoặc các cửa xả chờ, cho phép dễ dàng tháo mở để mở rộng hệ thống sau này.

• Weld Neck (Bích cổ hàn): Có phần cổ vát để hàn đối đầu trực tiếp với ống, chuyên dùng cho các vị trí chịu ứng suất cao hoặc có độ rung lắc lớn.

• Threaded Flange (Bích ren): Kết nối với ống bằng bước ren tiện sẵn, không cần hàn, thích hợp cho khu vực dễ cháy nổ hoặc đường ống nhỏ.

Sự đa dạng này còn thể hiện ở vật liệu chế tạo. Phụ kiện này có thể được sản xuất từ mặt bích thép jis (thép carbon SS400, A105 mạ kẽm hoặc sơn đen chống gỉ), flange inox jis10k (Inox 304, Inox 316 chống ăn mòn tuyệt đối), cho đến các dòng bằng gang ductile hoặc nhựa cao cấp như PVC, UPVC nhằm tối ưu hóa chi phí cho các môi trường lưu chất có tính đặc thù riêng biệt.

So sánh chuyên sâu: JIS10K 100A với các tiêu chuẩn quốc tế

Một trong những sai lầm kinh điển tại các công trường là cố gắng lắp lẫn các loại mặt bích có cùng kích cỡ danh nghĩa nhưng khác tiêu chuẩn sản xuất. Hãy cùng phân tích tại sao việc lắp chung mặt bích jis10k 100a với các tiêu chuẩn quốc tế khác là điều bất khả thi qua bảng đối chiếu dưới đây:

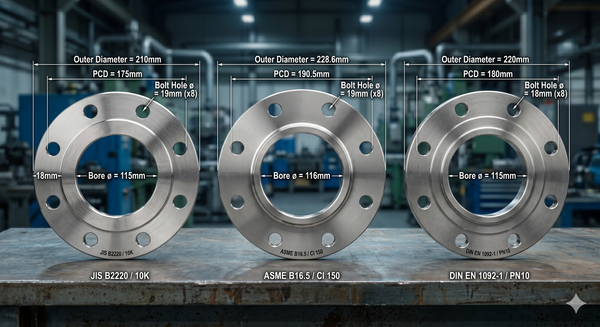

Nhìn vào bảng kích thước flange trên, ta thấy dù tất cả các tiêu chuẩn này đều thiết kế cho đường ống kích cỡ danh nghĩa 100A (4") và có cùng số lượng 8 lỗ bulong, nhưng đường kính ngoài và đặc biệt là đường kính đường tâm lỗ (pcd jis10k là 175mm trong khi ANSI là 190.5mm và DIN là 180mm) hoàn toàn lệch nhau.

Việc cố tình cưỡng ép lắp lẫn giữa các tiêu chuẩn khác nhau sẽ trực tiếp dẫn đến những hệ lụy nghiêm trọng cho công trình:

• Gây lệch tâm trục bulong: Bạn không thể xỏ đồng thời cả 8 con bulong qua hai mặt bích khác chuẩn. Nếu cố tình mài rộng lỗ bích để bắt vừa, cấu trúc chịu lực của phụ kiện sẽ bị phá hủy.

• Hở gioăng làm kín (Gasket): Do kích thước bề mặt ép của các tiêu chuẩn không đồng đều, gioăng cao su hoặc Teflon bên trong sẽ bị ép lệch, tạo ra các khe hở vi mô khiến lưu chất rò rỉ ra ngoài khi hệ thống tăng áp.

• Giảm tuổi thọ và mất an toàn: Sự phân bổ lực ép không đều sinh ra các điểm ứng suất cục bộ. Dưới áp lực rung lắc liên tục của máy bơm hoặc dòng chảy, mặt bích rất dễ bị nứt, vỡ, gây nguy hiểm trực tiếp cho vận hành viên.



Phân loại mặt bích JIS10K 100A trên thị trường

Để tối ưu hiệu quả sử dụng và ngân sách đầu tư, dòng phụ kiện này được các nhà máy gia công và phân loại theo nhiều tiêu chí kỹ thuật rất rõ ràng:

Phân loại theo vật liệu chế tạo

• Mặt bích inox 304 / 316: Có khả năng chống oxy hóa tuyệt vời, bề mặt sáng bóng, chuyên dùng cho môi trường hóa chất, nước thải y tế hoặc ngành chế biến thực phẩm.

• Mặt bích thép carbon: Thường sử dụng mác thép SS400 hoặc thép đúc, thích hợp cho các ứng dụng phổ thông, có giá thành cạnh tranh hơn dòng vật liệu inox.

• Mặt bích nhựa (PVC, UPVC, PPH): Kháng hóa chất ăn mòn cực tốt, tự trọng nhẹ, thường đi kèm các hệ thống đường ống nhựa trong xử lý nước hoặc xi mạ.

Phân loại theo phương pháp xử lý bề mặt

• Hàng mạ kẽm (Mạ nhúng nóng hoặc mạ điện phân): Lớp kẽm bảo vệ giúp lõi thép bên trong không bị ăn mòn bởi độ ẩm không khí và môi trường tự nhiên bên ngoài.

• Hàng sơn đen chống gỉ: Được phủ một lớp sơn polyme bảo vệ bề mặt tạm thời trong quá trình lưu kho và vận chuyển, thích hợp cho các đường ống hàn dầu hoặc hệ thống kín.

Vì sao tiêu chuẩn JIS10K 100A được ứng dụng rộng rãi?

Không phải ngẫu nhiên mà kích thước jis10k dn100 lại trở thành sự lựa chọn hàng đầu trong các bản vẽ thiết kế cơ điện tại Việt Nam. Sự thịnh hành này xuất phát từ những lý do mang tính chiến lược về mặt kinh tế lẫn kỹ thuật:

Trước hết, các doanh nghiệp và tổng thầu tại Việt Nam chịu ảnh hưởng lớn từ các nguồn vốn đầu tư, công nghệ và tiêu chuẩn hạ tầng đến từ Nhật Bản, Hàn Quốc và Đài Loan. Các quốc gia này đều áp dụng hệ tiêu chuẩn JIS hoặc các biến thể tương đương làm quy chuẩn quốc gia. Do đó, việc đồng bộ toàn bộ hệ thống đường ống theo cùng một tiêu chuẩn công nghiệp Nhật Bản giúp việc nghiệm thu dự án diễn ra thuận lợi, đảm bảo tính nhất quán về mặt kỹ thuật cho toàn nhà máy.

Bên cạnh đó, xét về khía cạnh thương mại, mặt bích kích cỡ 100A thuộc phân khúc hàng thông dụng, có sản lượng tiêu thụ cực lớn. Điều này giúp các đại lý vật tư luôn có sẵn lượng tồn kho dồi dào với mức giá thành vô cùng hợp lý so với các tiêu chuẩn khắt khe và khan hiếm hơn như ANSI hay DIN. Người mua dễ dàng tìm kiếm các dòng phụ kiện thay thế, van công nghiệp, gioăng làm kín đồng bộ mà không mất thời gian chờ đợi nhập khẩu, từ đó rút ngắn đáng kể thời gian dừng máy khi cần bảo dưỡng, sửa chữa khẩn cấp.

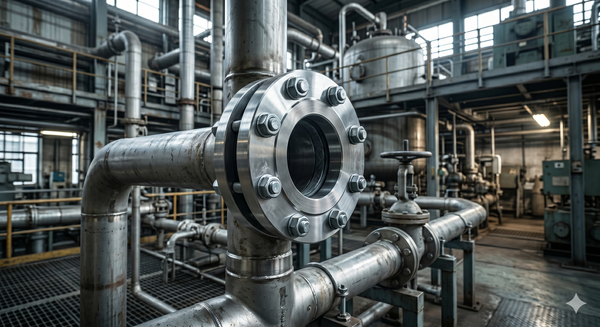

Ứng dụng thực tế của mặt bích JIS10K 100A trong công nghiệp

Kích thước ống danh nghĩa 100A (phi 114) được xem là "kích thước vàng" – đủ lớn để luân chuyển lưu chất với lưu lượng cao nhưng đủ gọn gàng để bố trí trong các không gian hộp kỹ thuật nhà cao tầng hay hành lang nhà xưởng. Các ứng dụng thực tế điển hình bao gồm:

• Hệ thống cấp thoát nước và xử lý nước thải: Sử dụng dòng mặt bích inox dn100 hoặc bích thép mạ kẽm tại đầu hút/đầu xả của các cụm máy bơm công nghiệp, đường ống trục dẫn nước sạch đô thị hoặc hệ thống xử lý nước thải tập trung của khu công nghiệp.

• Hệ thống phòng cháy chữa cháy (PCCC): Đường ống phi 114 là kích thước tiêu chuẩn cho các đường ống trục đứng, ống nhánh chính cấp nước cho các họng cứu hỏa và hệ thống vòi phun tự động (Sprinkler) trong các tòa nhà cao tầng và nhà kho.

• Nhà máy sản xuất thực phẩm, đồ uống và dược phẩm: Tại đây, các dòng bích inox vi sinh đòi hỏi độ bóng bề mặt cao, không có góc chết để ngăn chặn sự hình thành của vi khuẩn, đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm.

• Hệ thống điều hòa không khí (HVAC): Dùng để kết nối các đường ống dẫn nước chiller, tháp giải nhiệt (cooling tower) phục vụ điều hòa trung tâm cho các tổ hợp thương mại và nhà máy sản xuất linh kiện điện tử.

Những sai lầm thường gặp và checklist hướng dẫn lựa chọn

Để đảm bảo hiệu quả đầu tư và tránh tối đa các rủi ro kỹ thuật, bạn cần nằm lòng những sai lầm kinh điển sau đây cùng giải pháp khắc phục triệt để:

Các sai lầm thường gặp

1. Nhầm lẫn tai hại về kích thước: Nghĩ rằng 100A nghĩa là đường kính ngoài của ống đúng bằng 100mm, dẫn đến việc đặt mua nhầm cỡ ống hoặc bích nhỏ hơn thực tế.

2. Không kiểm tra áp lực thực tế: Hệ thống vận hành ở áp suất 12-15 bar nhưng lại chọn mua mặt bích tiêu chuẩn 10K (chỉ chịu tối đa 10 bar), dẫn đến hiện tượng phá hủy mối nối khi tăng áp.

3. Sử dụng sai vật liệu lưu chất: Dùng mặt bích thép thông thường cho đường ống dẫn hóa chất có tính axit hoặc nước biển, khiến phụ kiện bị ăn mòn, rách thủng chỉ sau vài tháng sử dụng.

Checklist 6 bước chọn mặt bích chuẩn chuyên gia

Trước khi ký duyệt đơn đặt hàng gửi cho nhà cung ứng, hãy chắc chắn rằng bạn đã tích đủ các đầu mục trong checklist kiểm tra dưới đây:

• Bước 1: Xác định chính xác môi chất vận hành (Nước sạch, nước thải, hóa chất, hay hơi nóng) để chọn đúng loại vật liệu (Thép, Inox, hay Nhựa).

• Bước 2: Kiểm tra áp suất làm việc thực tế của hệ thống để đảm bảo ngưỡng áp suất dưới 10 bar.

•  Bước 3: Xác định nhiệt độ dòng lưu chất (Nếu dùng cho hơi nóng, bắt buộc phải dùng thép carbon hoặc inox đi kèm gioăng chịu nhiệt chuyên dụng).

•  Bước 4: Xác nhận tính đồng bộ tiêu chuẩn của các thiết bị đi kèm (Van, rọ bơm, khớp nối mềm hiện tại đang dùng chuẩn JIS, DIN hay ANSI).

• Bước 5: Đo đạc trực tiếp thông số hình học thực tế (Đường kính ngoài, khoảng cách tâm lỗ) nếu là hàng thay thế cho hệ thống cũ.

• Bước 6: Lựa chọn loại gasket (gioăng) phù hợp (Gioăng cao su EPDM cho nước, gioăng Teflon PTFE cho hóa chất, gioăng chì cho hơi nóng) để đảm bảo độ kín khít cao nhất.

Lời khuyên từ chuyên gia: Để tránh rủi ro mua sai chủng loại gây lãng phí ngân sách và thời gian, bạn nên gửi trực tiếp bản vẽ thiết kế kỹ thuật hoặc hình ảnh thực tế của hệ thống đường ống hiện tại cho bộ phận kỹ thuật của nhà cung cấp để được tư vấn chính xác loại bích phù hợp nhất.

Câu hỏi thường gặp về JIS10K 100A (FAQ)

1. JIS10K 100A có phải là mặt bích DN100 không?

Đúng vậy. Ký hiệu 100A là cách gọi đường kính danh nghĩa theo hệ tiêu chuẩn Nhật Bản (JIS), hoàn toàn tương đương với ký hiệu DN100 theo hệ tiêu chuẩn châu Âu (DIN) và tương thích với đường ống có kích thước 4 inch.

2. Mặt bích JIS10K chịu được áp lực tối đa bao nhiêu?

Mặt bích tiêu chuẩn JIS10K được thiết kế để chịu áp lực làm việc tối đa trong điều kiện bình thường là 10 kg/cm² (tương đương 10 bar, 1.0 MPa hoặc khoảng 145 psi).

3. Có thể lắp lẫn mặt bích JIS10K 100A với mặt bích ANSI Class 150 được không?

Không thể lắp lẫn trực tiếp được. Mặc dù cả hai đều dùng cho ống kích thước 4 inch và có cùng 8 lỗ bulong, nhưng đường kính ngoài và khoảng cách tâm lỗ của chúng hoàn toàn khác nhau (PCD của JIS10K là 175mm, còn ANSI 150 là 190.5mm).

4. Khi nào nên dùng mặt bích inox 304 và khi nào nên dùng inox 316?

Inox 304 là sự lựa chọn tối ưu cho môi trường nước sạch, thực phẩm, nước thải thông thường nhờ độ bền cao và chi phí hợp lý. Trong khi đó, inox 316 chứa thành phần Molyden giúp chống ăn mòn vượt trội, đặc biệt chuyên dụng cho môi trường hóa chất đậm đặc, nước biển hoặc dung dịch có tính xâm thực mạnh.

Tổng kết và hành động

Việc hiểu rõ và lựa chọn chính xác mặt bích jis10k 100a không chỉ đơn thuần là việc mua sắm một món linh kiện cơ khí, mà đó là yếu tố then chốt quyết định đến tính đồng bộ, hiệu suất vận hành bền bỉ và sự an toàn tuyệt đối cho toàn bộ hệ thống đường ống công nghiệp của doanh nghiệp. Đầu tư đúng loại vật liệu, đúng thông số kỹ thuật ngay từ đầu chính là giải pháp tiết kiệm chi phí vận hành và bảo trì tối ưu nhất cho dự án của bạn.
