Hướng dẫn toàn diện về Joint Flange: Giải pháp kết nối tối ưu cho hệ thống đường ống công nghiệp

Trong các công trình công nghiệp hiện đại, hiện tượng tuyến ống rò rỉ tại mối nối hay những bất cập khi đường ống cần tháo lắp thường xuyên luôn là những bài toán cơ khí hóc búa. Khi hệ thống rung lắc mạnh do dòng lưu chất áp lực cao di chuyển liên tục, việc sử dụng các mối nối ren thông thường rất dễ bị lỏng, trong khi mối nối hàn chết lại gây khó khăn lớn cho công tác bảo trì. Chưa kể đến tình trạng kỹ sư mua sai tiêu chuẩn mặt bích khiến việc kết nối bị lệch tâm, không thể lắp ráp tại công trường. Để giải quyết triệt để những thách thức này, phương thức sử dụng joint flange (hay flange connection) nổi lên như một giải pháp cứu cánh hàng đầu. Hiểu rõ cấu trúc và kỹ thuật thi công pipe flange joint giúp toàn bộ hệ thống vận hành trơn tru, tăng tuổi thọ và giảm thiểu tối đa chi phí dừng vận hành.

Joint flange có thực sự cần thiết trong hệ thống đường ống?

Câu trả lời chắc chắn là có. Trong các cấu trúc kỹ thuật tầm trung và lớn, joint flange đóng vai trò là một điểm nối cơ động nhưng cực kỳ vững chắc. Đối với những phân đoạn ống bắt buộc phải tháo mở định kỳ để súc rửa hoặc thay thế thiết bị (như cụm bơm, van chặn, đồng hồ đo lưu lượng), việc hàn cố định là một sai lầm nghiêm trọng. Nó làm tăng thời gian downtime của nhà máy lên gấp nhiều lần.

Sử dụng phương pháp flange connection cho phép kỹ sư xử lý các đoạn ống kết nối khó căn chỉnh một cách linh hoạt. Thêm vào đó, vành đĩa thép của mặt bích có khả năng phân phối đều ứng suất lực ép từ bulong, làm giảm hiện tượng tập trung áp lực tại một điểm duy nhất, giúp triệt tiêu hoàn toàn nguy cơ rò rỉ tại mối nối khi đường ống bị rung động cơ học tuần hoàn từ các thiết bị phụ trợ.

Joint flange là gì?

Featured Snippet: Joint flange là dạng kết nối mặt bích dùng để liên kết các đường ống hoặc thiết bị bằng bulong và gioăng làm kín, giúp hệ thống dễ tháo lắp và bảo trì.

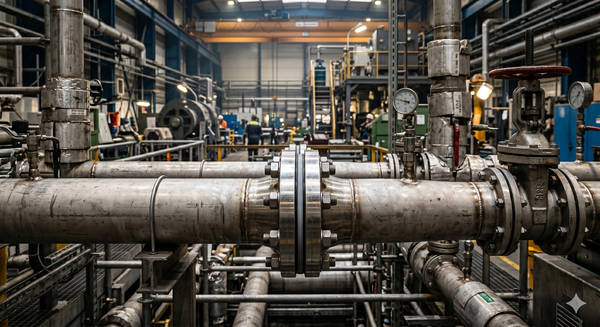

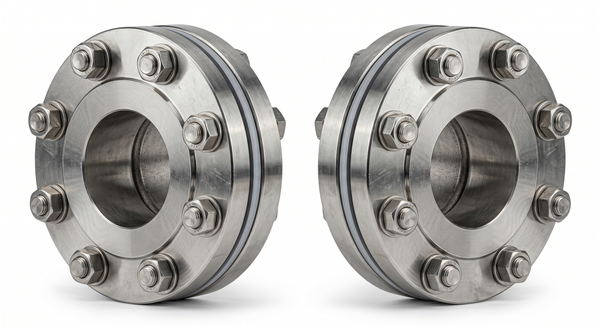

Về mặt cấu trúc, một bộ pipe flange joint hoàn chỉnh (hay còn gọi là khớp nối mặt bích) không phải là một chi tiết độc lập mà là một hệ thống liên kết đồng bộ bao gồm ba thành phần cấu thành cốt lõi:

• Mặt bích (Flange): Hai vành đĩa kim loại hoặc nhựa được gia công cơ khí chính xác, dập sẵn các lỗ bulong đồng tâm để chịu tải trọng chính.

• Gioăng làm kín (Gasket): Lớp đệm đàn hồi đặt ở giữa hai mặt bích, có vai trò điền đầy vào các khoảng trống vi mô khi siết lực.

• Hệ thống Bulong - Đai ốc (Bolts & Nuts): Linh kiện tạo ra lực ép dọc trục, giữ cho toàn bộ kết cấu liên kết chặt chẽ với nhau.

Vai trò chủ đạo của mối liên kết này là tối ưu hóa quá trình phân phối dòng lưu chất, làm kín khít tuyệt đối khớp nối áp lực và hỗ trợ tháo lắp nhanh, giải phóng sức lao động cho đội ngũ bảo dưỡng kỹ thuật.

Nguyên lý hoạt động của joint flange

Nguyên lý làm việc của bolted flange joint dựa trên sự chuyển hóa từ moment siết của dòng bulong thành lực nén dọc trục phân bổ đều lên bề mặt vành bích. Khi tiến hành vặn chặn các đai ốc, hai mặt bích đối ứng dịch chuyển lại gần nhau và tạo ra một lực ép cực đại lên lớp flange gasket ở giữa.

Dưới áp lực nén này (gasket pressure), vật liệu mềm hoặc bán kim loại của gioăng đệm sẽ biến dạng dẻo, lấp đầy hoàn toàn vào các rãnh khía viba trên bề mặt làm kín (sealing connection). Sự kín khít cơ học này tạo thành một bức tường chắn vững chắc, ngăn không cho áp suất chất lỏng hoặc chất khí bên trong lòng ống thoát ra ngoài môi trường.

Pipe flange joint giúp giảm rò rỉ vượt trội hơn các phương thức kết nối khác là nhờ áp lực siết từ bulong được dàn đều $360^\circ$ quanh tâm ống. Điều này ngăn ngừa hiện tượng biến dạng cục bộ tại mối nối, giữ cho liên kết luôn nằm trong vùng giới hạn đàn hồi an toàn, ngay cả khi áp suất dòng lưu chất thay đổi đột ngột hoặc xuất hiện hiện tượng búa nước (water hammer).

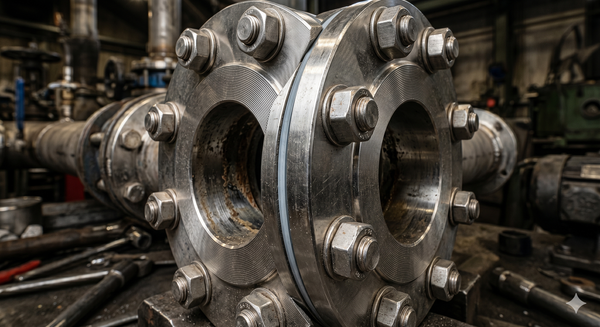

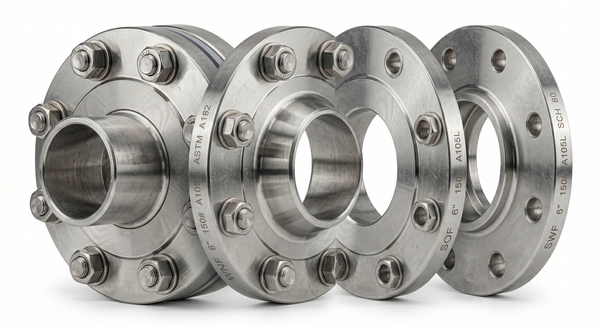

Các loại joint flange phổ biến hiện nay

Mỗi kiến trúc đường ống sẽ yêu cầu một kiểu thiết kế hình học flange fitting riêng biệt để tối ưu hóa khả năng chịu lực và chi phí vật tư.

1. Lap Joint Flange

Dòng bích này bao gồm một vành bích rời trượt tự do trên một đoạn ống ngắn có gờ sẵn gọi là Stub End.

• Ưu điểm: Dễ dàng xoay chỉnh góc lỗ bulong khi lắp đặt, cực kỳ tiện lợi cho các vị trí ngóc ngách, khó định vị. Chi phí bảo trì thấp vì vành bích không tiếp xúc trực tiếp với lưu chất.

• Nhược điểm: Khả năng chịu ứng suất kéo mỏi và áp lực thấp hơn so với dòng hàn cổ.

2. Slip On Flange

Loại bích hàn trượt, ống được luồn vào bên trong lòng bích rồi tiến hành hàn hai đường ở cả mặt trong và mặt ngoài.

• Ưu điểm: Dễ thi công, không yêu cầu thợ hàn có tay nghề quá cao để vát mép ống, giá phôi rẻ, rất phổ biến trong các hệ thống áp lực trung bình.

3. Weld Neck Flange

Mặt bích hàn cổ với thiết kế phần cổ vát vồng lên, hàn đối đầu trực tiếp vào đầu ống.

• Ưu điểm: Khả năng phân bổ ứng suất vô địch, chịu tải trọng áp lực cực cao và biến thiên nhiệt độ lớn. Chuyên dụng trong công nghiệp nặng, lọc dầu, hóa chất.

4. Socket Weld Flange

Bích hàn bọc đúc, ống được đưa vào trong lòng bích cho đến khi chạm khấc định vị rồi hàn một đường duy nhất phía ngoài.

• Ưu điểm: Thích hợp cho hệ thống đường ống kích thước nhỏ nhưng yêu cầu áp suất vận hành lớn.

Bảng so sánh nhanh các loại joint flange thông dụng

Thông số kỹ thuật cần biết khi chọn joint flange

Để tránh lỗi mua sai quy cách dẫn đến việc các lỗ bulong bị lệch tâm không thể kết nối, bạn cần bám sát 4 nhóm thông số kỹ thuật cốt lõi:

• Kích thước định danh (Size): Dao động phổ biến từ DN15 cho các nhánh phụ đến DN600 cho các trục ống chính công nghiệp (tương đương từ 1/2 inch đến 24 inch).

• Cấp áp lực (Pressure Rating): Định mức chịu tải của vành bích, phổ biến là PN10, PN16 (theo hệ mét) hoặc Class 150, Class 300 (theo tiêu chuẩn Mỹ).

• Tiêu chuẩn mặt bích (Flange Standard): Quyết định toàn bộ cấu trúc hình học bao gồm đường kính ngoài, độ dày bích, số lượng và kích thước lỗ bulong. Bốn hệ tiêu chuẩn kinh điển gồm JIS flange (Nhật Bản), ANSI flange (Mỹ), DIN flange (Đức) và mặt bích BS (Anh Quốc).

• Vật liệu chế tạo: Lựa chọn mác thép hoặc nhựa theo tính chất môi chất. Ví dụ: stainless steel flange (Inox 304, Inox 316) chống gỉ; thép carbon chịu lực cơ học mạnh; nhựa PVC/HDPE chống ăn mòn hóa chất nhẹ.



Tại sao joint flange được dùng nhiều trong công nghiệp?

Khi đặt lên bàn cân so sánh với các phương thức liên kết đường ống truyền thống, joint flange thể hiện những ưu điểm công nghệ vượt trội:

• So với kết nối ren: Kết nối ren chỉ dùng được cho ống cỡ nhỏ (thường dưới DN50) vì ren lớn rất dễ rò rỉ khi chịu áp và khó vặn chặt. Joint flange không giới hạn kích thước ống, đảm bảo độ kín khít cơ học bền vững hơn nhiều.

• So với kết nối hàn chết: Hàn trực tiếp giúp tối ưu chi phí ban đầu nhưng lại biến toàn bộ hệ thống thành kết cấu cứng. Khi cần sửa chữa van bị hỏng, thợ kỹ thuật phải cắt ống, tạo ra thời gian downtime kéo dài cho nhà máy. Kết nối bích giúp mở khóa tính cơ động, tháo lắp chỉ trong vài phút xả bulong.

• So với khớp nối mềm: Khớp nối mềm cao su chịu áp và nhiệt rất hạn chế, dễ bị lão hóa bởi thời tiết. Bích kim loại đi kèm gioăng phù hợp có thể vận hành bền bỉ hàng chục năm trong các môi trường khắc nghiệt nhất.

Joint flange được sử dụng ở đâu?

Sở hữu tính linh hoạt cao, industrial flange là phụ kiện xương sống trong cấu trúc của các industrial piping system:

• Hệ thống cấp thoát nước và xử lý nước thải: Thường ứng dụng slip on flange thép mạ kẽm hoặc nhựa để kết nối các trục bơm tăng áp công suất lớn.

• Nhà máy hóa chất, lọc dầu: Bắt buộc sử dụng các dòng bích hàn cổ rèn cao cấp bằng thép Carbon A105 hoặc stainless steel flange nhằm đối phó với dòng lưu chất có tính ăn mòn cao và áp suất tĩnh cực lớn.

• Hệ thống HVAC và PCCC: Nằm tại các trục ống đứng dẫn nước cứu hỏa hoặc nước lạnh Chiller của tòa nhà cao tầng, sử dụng tiêu chuẩn flange JIS 10K hoặc BS PN16 để đảm bảo tính đồng bộ kỹ thuật.

• Nhà máy chế biến thực phẩm, dược phẩm: Sử dụng mặt bích inox vi sinh đánh bóng bề mặt, đi kèm gioăng đệm Teflon chịu nhiệt để đảm bảo không sinh độc tố và chống bám bẩn sinh học.

Những sai lầm thường gặp khi sử dụng joint flange

• Lắp lẫn lộn các tiêu chuẩn mặt bích: Sai lầm kinh điển nhất là cố tình ép mặt bích chuẩn JIS khớp với bích chuẩn ANSI. Dù kích thước ống như nhau nhưng số lỗ và khoảng cách tâm lỗ bulong của chúng hoàn toàn khác nhau, cố siết sẽ gây nứt vỡ tai van hoặc cong vênh vành bích.

• Quy trình siết bulong không đều lực: Siết chặt tuyệt đối một bulong rồi mới siết bulong tiếp theo làm vành bích bị bập bênh, ép lệch gioăng đệm dẫn đến rò rỉ âm thầm khi chạy thử áp.

• Chọn sai vật liệu gioăng (gasket): Sử dụng gioăng cao su thường cho đường ống hơi nóng (steam) hoặc hóa chất mạnh khiến gioăng bị mủn và bục vỡ ngay khi đưa vào vận hành.

• Không đồng bộ vật liệu bulong và vành bích: Bắt bulong thép đen vào mặt bích inox sẽ tạo ra dòng điện ion gây hiện tượng ăn mòn điện hóa, làm mòn rỗ bề mặt bích rất nhanh.



Hướng dẫn lựa chọn joint flange phù hợp

Để tối ưu hóa chi phí vật tư và đảm bảo an toàn tuyệt đối cho công trình, kỹ sư có thể áp dụng nhanh bộ checklist 5 bước sau:

• Bước 1: Xác định bản chất môi chất (Nước sinh hoạt -> chọn bích thép mạ kẽm/nhựa; Hóa chất/thực phẩm -> chọn bích inox 304/316; Hơi nóng -> chọn bích thép đúc).

• Bước 2: Kiểm tra áp suất và nhiệt độ vận hành tối đa (Áp suất dưới 10 bar dùng chuẩn JIS 10K/PN10; áp suất từ 10 - 16 bar dùng chuẩn BS PN16; áp suất cao vượt trội dùng flange ANSI 150 hoặc ANSI 300).

•  Bước 3: Chọn kiểu cấu tạo mặt bích tương thích (Vị trí khó căn chỉnh góc chọn lap joint flange; hệ thống thông thường chọn slip on flange; vị trí chịu rung động mạnh chọn weld neck flange).

•  Bước 4: Xác định độ đồng bộ tiêu chuẩn (Kiểm tra xem hệ thống van, máy bơm hiện hữu đang tuân theo chuẩn JIS, ANSI, DIN hay BS để chọn mua vành bích đồng nhất $100\%$).

•  Bước 5: Kiểm tra kích thước đường kính ngoài của ống thực tế (Để chọn đường kính lòng trong của bích trùng khớp hoàn toàn, tránh tình trạng bị hụt hoặc quá lỏng).

Cách lắp đặt joint flange đúng kỹ thuật

Quy trình lắp đặt chuẩn hóa đóng vai trò quyết định đến độ kín khít của flange connection:

1. Làm sạch bề mặt làm kín: Dùng bàn chải sắt dọn sạch hoàn toàn rác, sỉ hàn, vết gỉ sét bám trên bề mặt sealing của bích.

2. Đặt gasket đúng tâm: Đặt gioăng đệm nằm chính giữa lòng bích, đảm bảo không bị lệch mép làm cản trở dòng chảy hoặc giảm diện tích ép.

3. Siết bulong theo hình ngôi sao (đối xứng): Không siết vòng tròn liên tục. Hãy siết các cặp bulong đối diện nhau theo từng nấc lực tăng dần (30% -> 60% -> 100% lực thiết kế). Điều này giúp lực nén phân bổ cân bằng tuyệt đối quanh ಮತ್ತು bích.

4. Kiểm tra áp lực và bảo trì định kỳ: Sau khi chạy thử nghiệm hệ thống, cần tiến hành kiểm tra rò rỉ. Định kỳ 6 tháng nên siết lại đai ốc một lần vì hiện tượng giãn nở nhiệt có thể làm bulong bị nới lỏng tự nhiên.

Câu hỏi thường gặp về joint flange (FAQ)

Joint flange và lap joint flange có giống nhau không?

Trả lời: Không hoàn toàn giống nhau. Joint flange là thuật ngữ chung chỉ toàn bộ phương thức kết nối bằng mặt bích. Trong khi đó, lap joint flange là một chủng loại cấu tạo cụ thể thuộc hệ mặt bích (loại bích có vành rời đi kèm đầu ống Stub End).

Joint flange có thể chịu được mức áp suất tối đa bao nhiêu?

Trả lời: Khả năng chịu áp phụ thuộc vào mác phôi vật liệu và tiêu chuẩn thiết kế. Các dòng bích thép rèn tiêu chuẩn ANSI Class 300 hoặc Class 600 hoàn toàn có thể vận hành an toàn ở mức áp suất vượt trên 40 bar đến 100 bar.

Khi nào tôi nên dùng kết nối flange thay vì phương pháp hàn chết?

Trả lời: Bạn nên dùng kết nối bích tại tất cả các vị trí có gắn thiết bị ngoại vi cần bảo trì, thay thế định kỳ như cụm van công nghiệp, máy bơm, lọc y, đồng hồ đo nước hoặc tại các điểm chờ mở rộng tuyến ống.

Nên lựa chọn bích thép hay bích inox cho hệ thống đường ống công nghiệp?

Trả lời: Lựa chọn phụ thuộc vào ngân sách và môi chất vận hành. Chọn bích thép carbon (mạ kẽm hoặc thép đen) cho các hệ thống nước sạch, khí nén, PCCC để tối ưu chi phí. Chọn bích inox khi hệ thống dẫn hóa chất, nước biển hoặc thực phẩm để chống gỉ tuyệt đối.

Gioăng mặt bích (flange gasket) có thể tái sử dụng lại được không?

Trả lời: Tuyệt đối không nên tái sử dụng gioăng cũ. Gioăng sau một thời gian bị nén chặt đã mất đi độ đàn hồi tự nhiên. Việc cố tình dùng lại gioăng cũ rất dễ gây ra hiện tượng rò rỉ khi hệ thống lên áp.

Tổng kết về joint flange

Mối liên kết joint flange là một trong những giải pháp kỹ thuật kinh điển và đáng tin cậy nhất trong thiết kế industrial piping system. Lựa chọn đúng chủng loại, vật liệu và tuân thủ nghiêm ngặt quy trình lắp đặt siết lực đối xứng là chìa khóa vàng giúp doanh nghiệp loại bỏ hoàn toàn rủi ro rò rỉ lưu chất, kéo dài tuổi thọ công trình và tối ưu hóa chi phí vận hành.
