Khớp nối mềm chịu nhiệt: Giải pháp chống rung và bù giãn nở toàn diện cho đường ống
Vì Sao Hệ Thống Đường Ống Cần Khớp Nối Mềm Chịu Nhiệt?
Trong các nhà máy sản xuất và hệ thống hạ tầng năng lượng, mạng lưới đường ống được ví như huyết mạch luân chuyển năng lượng. Khi vận hành thực tế với lưu chất như hơi nóng, dầu nóng hoặc khí hóa lỏng, đường ống thường xuyên phải đối mặt với hiện tượng rung lắc dữ dội từ các cụm bơm, máy nén hoặc dòng chảy xiết. Đồng thời, sự chênh lệch nhiệt độ cực lớn giữa trạng thái nghỉ và trạng thái hoạt động khiến toàn bộ vật liệu kim loại bị giãn nở nhiệt mạnh mẽ, tạo ra những ứng suất nội rất lớn lên các điểm cố định.
Nếu không được xử lý kịp thời, các thiết bị cơ khí đắt tiền như van công nghiệp, máy bơm hay bồn áp lực sẽ nhanh chóng bị tàn phá do rung động cơ học liên tục. Những vấn đề nghiêm trọng và phổ biến như nứt vỡ đường ống, rò rỉ lưu chất tại mặt bích hay hỏng hóc mối nối hàn xảy ra là điều không thể tránh khỏi. Hậu quả trực tiếp là làm gián đoạn chuỗi sản xuất, tiêu tốn chi phí khắc phục sự cố và tiềm ẩn nguy cơ mất an toàn lao động nghiêm trọng.
Để giải quyết triệt để bài toán kỹ thuật này, khớp nối mềm chịu nhiệt đã được nghiên cứu và ứng dụng như một giải pháp công nghệ trọng yếu. Việc lắp đặt một khớp nối mềm inox hoặc khớp chống rung chịu nhiệt tại các vị trí xung yếu là phương án tối ưu để hấp thụ rung động, triệt tiêu ứng suất cơ học và bù đắp sai lệch vị trí do giãn nở, bảo vệ tính toàn vẹn của cả hệ thống.
Khớp Nối Mềm Chịu Nhiệt Là Gì?
Khớp nối mềm chịu nhiệt là phụ kiện đường ống có khả năng co giãn đàn hồi, hấp thụ rung động cơ học và bù trừ chuyển vị hình học do giãn nở nhiệt gây ra trong môi trường nhiệt độ cao. Thiết bị này hoạt động như một mắt xích đàn hồi, ngăn chặn xung lực truyền dọc theo đường ống để bảo vệ các thiết bị kết nối.

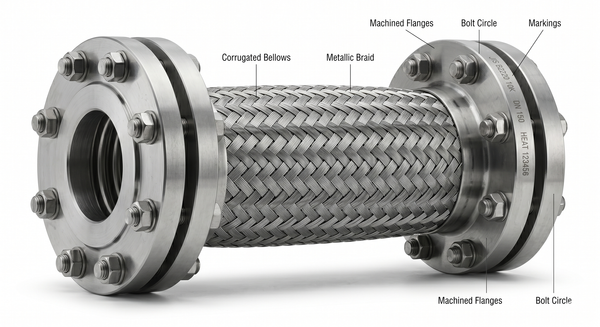

Về mặt cấu tạo kỹ thuật, một bộ khớp co giãn chịu nhiệt tiêu chuẩn thường bao gồm ba phần lõi:
Thân mềm (Bellows/Flexible Hose): Thường làm bằng inox nếp gấp dạng sóng (bellows) hoặc vật liệu tổng hợp đàn hồi cao chịu được chu kỳ co giãn liên tục mà không bị mỏi vật liệu.
Lớp lưới bảo vệ (Braid): Lớp bện sợi kim loại bọc bên ngoài thân mềm, có vai trò gia cường lực, chống phình và tăng khả năng chịu áp suất cho khớp nối.
Đầu kết nối (End Connections): Phần mặt bích, đầu ren hoặc rắc co đúc liền, giúp liên kết chặt chẽ khớp nối mềm với hệ thống đường ống chung.
Nguyên Lý Hoạt Động Của Khớp Nối Mềm Chịu Nhiệt
Thiết bị vận hành dựa trên nguyên lý giải phóng ứng suất thông qua cấu trúc cơ học biến dạng mềm. Khi dòng lưu chất nhiệt độ cao đi qua, đường ống thép giãn dài ra theo định luật giãn nở nhiệt. Lúc này, phần thân sóng của khớp nối sẽ tự động co lại dọc theo trục ống (chuyển vị dọc tâm) để hấp thụ phần chiều dài dư thừa, triệt tiêu hoàn toàn lực đẩy tác động lên các bệ đỡ cố định hoặc vỏ máy bơm.
Bên cạnh khả năng co giãn dọc trục, cấu tạo linh hoạt của kết cấu nếp sóng inox hoặc cao su tổng hợp còn cho phép thiết bị xử lý linh hoạt hai dạng chuyển vị khác:
Chuyển vị ngang (Lateral Deflection): Sắp xếp lại sự lệch tâm hình học giữa hai đoạn ống do sai số lắp đặt hoặc do sụt lún nền móng công trình.
Chống rung động cơ học (Angular / Vibration Absorption): Hấp thụ tần số rung động bậc cao từ cánh bơm hoặc động cơ phát ra, bẻ gãy chuỗi truyền âm thanh và lực động học, giảm tiếng ồn truyền tải trong đường ống.

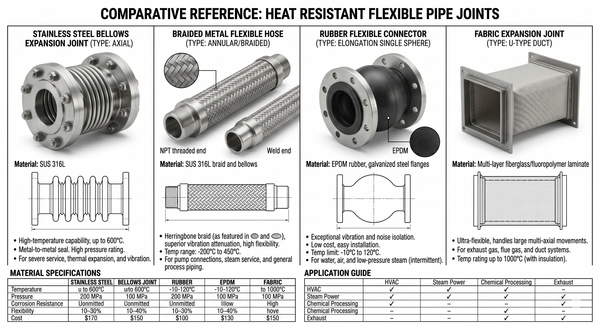

Các Loại Khớp Nối Mềm Chịu Nhiệt Phổ Biến
Để tối ưu hóa hiệu quả kinh tế và kỹ thuật, thị trường hiện nay phân chia dòng phụ kiện này theo vật liệu chế tạo, phương thức kết nối và môi trường ứng dụng cụ thể.
Phân loại theo vật liệu cấu tạo
Khớp nối mềm inox (Metal Flexible Hose / Expansion Joint): Toàn thân làm từ inox (SUS304, SUS316L). Dòng bích này sở hữu khả năng chịu nhiệt độ siêu cao (có thể lên tới $600^\circ\text{C}$), chịu áp lực rất tốt và trơ hoàn toàn trước nhiều loại hóa chất ăn mòn mạnh.
Khớp nối mềm cao su chịu nhiệt: Thân làm từ cao su tổng hợp EPDM hoặc màng cao su kỹ thuật cao, gia cường bằng các lớp sợi nylon. Ưu điểm tuyệt đối của loại này là khả năng giảm chấn, triệt tiêu tiếng ồn vượt trội và giá thành rẻ hơn loại inox, tuy nhiên giới hạn chịu nhiệt thường dưới $120^\circ\text{C}$.
Khớp nối mềm kim loại đặc chủng: Kết hợp giữa cấu trúc ống mềm inox và lớp lót lòng bọc nhựa PTFE (Teflon) bên trong, chuyên dụng cho các môi trường công nghiệp khắc nghiệt, kết hợp cả yếu tố nhiệt độ cao và tính chất ăn mòn hóa học đậm đặc.
Phân loại theo kiểu kết nối và ứng dụng
Kiểu kết nối: Bao gồm khớp nối mềm mặt bích (theo tiêu chuẩn JIS, ANSI, DIN), khớp nối mềm ren (dùng cho đường ống nhỏ DN15 - DN50) và đầu nối nhanh dạng Clamp (phổ biến trong ngành vi sinh).
Theo môi trường ứng dụng: Thiết kế tối ưu riêng biệt cho từng hệ thống lưu chất như khớp nối hơi nóng (Steam), khớp nối dầu nóng (Thermal Oil), ống mềm dẫn khí nóng (Hot Air) và đường ống công nghệ hóa chất nhiệt độ cao.
Thông Số Kỹ Thuật Quan Trọng Của Khớp Nối Mềm Chịu Nhiệt
Khi tiến hành tính toán thiết kế hệ thống hoặc mua sắm vật tư thay thế, các kỹ sư cơ khí cần căn cứ vào các thông số định mức tiêu chuẩn sau:
Kích cỡ danh nghĩa (Size): Phổ biến từ DN15 cho đến các hệ kích thước lớn DN500 hoặc DN1000 trong các nhà máy điện.
Nhiệt độ làm việc (Working Temperature): Giới hạn chịu nhiệt phụ thuộc hoàn toàn vào vật liệu lõi:
Chất liệu cao su EPDM: Từ $-10^\circ\text{C}$ đến $120^\circ\text{C}$.
Nhựa PTFE lót trong: Từ $-50^\circ\text{C}$ đến $200^\circ\text{C}$.
Vật liệu ống mềm inox chịu nhiệt: Đạt từ $-200^\circ\text{C}$ đến tối đa $600^\circ\text{C}$.
Áp lực làm việc (Working Pressure): Quy chuẩn phổ thông gồm PN10, PN16, PN25 (tương đương áp lực làm việc liên tục từ $10\text{ bar}$ đến $25\text{ bar}$). Các dòng thiết kế gia cường nhiều lớp lưới bện kim loại có thể chịu áp lên đến $40\text{ bar}$ hoặc $100\text{ bar}$.
Vật liệu đầu kết nối: Mặt bích thép carbon mạ kẽm (để tiết kiệm chi phí) hoặc mặt bích inox toàn bộ (chống rỉ sét môi trường).
So Sánh Khớp Nối Mềm Chịu Nhiệt Inox Và Cao Su
Mỗi loại vật liệu đều có những giới hạn cơ lý lý tưởng riêng, việc đặt chúng lên bàn cân so sánh sẽ giúp doanh nghiệp đưa ra quyết định đầu tư đúng đắn:
| Tiêu chí so sánh | Khớp nối mềm inox (Kim loại) | Khớp nối mềm cao su |
| Khả năng chịu nhiệt | Tuyệt vời (Lên đến $600^\circ\text{C}$) | Trung bình (Dưới $120^\circ\text{C}$) |
| Khả năng chịu áp | Rất cao, biên độ tùy biến theo lớp lưới | Giới hạn theo độ dày lớp bố vải bên trong |
| Hiệu quả giảm rung/tiếng ồn | Tốt, nhưng thân inox vẫn truyền âm mòn | Xuất sắc, triệt tiêu tiếng ồn rung động tần số cao |
| Khả năng chống ăn mòn | Rất tốt với inox 316, kháng oxy hóa | Phụ thuộc vào loại cao su, dễ bị lão hóa bởi tia UV |
| Chi phí đầu tư | Giá thành cao hơn | Giá thành rẻ, tối ưu cho dự án dân dụng |
Lời khuyên từ chuyên gia: Hãy ưu tiên chọn khớp inox chống rung cho các hệ thống đường ống hơi nóng, lò hơi, dầu truyền nhiệt hoặc nơi có nhiệt độ môi trường khắc nghiệt. Ngược lại, đối với các đầu họng đẩy của máy bơm nước lạnh, hệ thống điều hòa trung tâm HVAC, hay tháp giải nhiệt, khớp nối mềm cao su là lựa chọn kinh tế và giảm ồn hoàn hảo nhất [chèn link: Phân biệt khớp chống rung cao su].
Tại Sao Khớp Nối Mềm Giúp Tăng Tuổi Thọ Hệ Thống?
Việc tích hợp khớp nối co giãn vào mạng lưới đường ống công nghiệp mang lại những giá trị kỹ thuật cốt lõi giúp kéo dài tuổi thọ của toàn bộ công trình:
Cô lập rung động cơ học: Ngăn chặn hiện tượng lan truyền xung lực từ động cơ bơm sang thành ống. Khi không còn chấn động, các bu-lông liên kết, giá đỡ ống không bị lỏng ren, tránh hiện tượng mỏi kim loại gây nứt ngầm các mối hàn dọc trục ống.
Triệt tiêu ứng suất giãn nở: Kim loại khi co giãn sinh ra phản lực rất lớn tác động ngược vào vỏ máy. Khớp nối mềm hấp thụ toàn bộ lực này, giữ cho các trục bơm không bị lệch tâm, bảo vệ phớt làm kín của bơm không bị rách hay gãy cánh quạt.
Bù đắp sai số lắp đặt hình học: Trong thi công thực tế, việc các đoạn ống bị lệch trục vài milimet là rất phổ biến. Sử dụng khớp nối mềm giúp triệt tiêu lực cưỡng bức ép các đoạn ống thẳng vào nhau, loại bỏ ứng suất uốn tĩnh trên hệ thống ống cứng.
Khớp Nối Mềm Chịu Nhiệt Được Dùng Ở Đâu?
Nhờ khả năng giải quyết đồng thời hai bài toán phức tạp là nhiệt độ và rung động, dòng phụ kiện đường ống chịu nhiệt này là bắt buộc trong nhiều phân xưởng sản xuất:

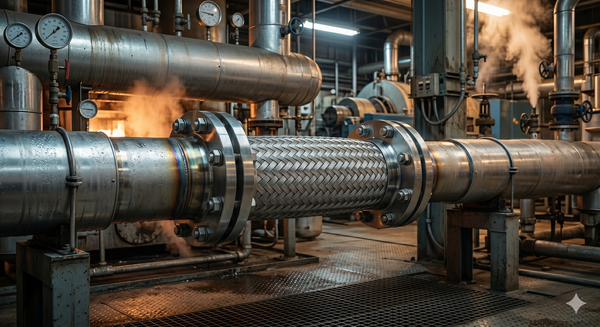

Hệ thống lò hơi và đường ống dẫn hơi nóng (Steam): Nơi áp suất cao kết hợp nhiệt độ bão hòa lớn liên tục làm giãn nở hệ thống cơ khí.
Nhà máy nhiệt điện, hóa chất, lọc dầu: Các đường dẫn dầu truyền nhiệt công nghiệp, khí thải lò đốt hoạt động ở dải nhiệt độ từ $250^\circ\text{C}$ đến hơn $500^\circ\text{C}$.
Trạm bơm cấp nước công nghiệp và PCCC: Lắp đặt ngay đầu họng hút và họng đẩy của cụm bơm để triệt tiêu lực giật của búa nước và rung động của động cơ phân khối lớn.
Nhà máy chế biến thực phẩm, đồ uống: Sử dụng dòng ống mềm inox chịu nhiệt đạt chuẩn vi sinh để dẫn nước nóng, hơi tiệt trùng dây chuyền đóng chai.
Khi Nào Nên Dùng Khớp Nối Mềm Chịu Nhiệt?
Doanh nghiệp cần lập tức cân nhắc trang bị dòng sản phẩm này khi hệ thống có một trong các biểu hiện hoặc đặc tính thiết kế sau:
Đường ống vận hành có biên độ dao động nhiệt độ giữa ngày và đêm hoặc giữa các chu kỳ xả lỏng lớn hơn $40^\circ\text{C}$.
Các đoạn ống chạy dài thẳng tắp trên $20\text{m}$ không có đoạn uốn cong tự nhiên (lyre) để tự bù giãn nở.
Hệ thống máy móc công nghiệp nặng hoạt động liên tục 24/7 phát ra tần số chấn động liên tục truyền xuống nền móng và hệ thống treo ống.
Sai Lầm Thường Gặp Khi Chọn Khớp Nối Mềm
Chọn sai nhiệt độ làm việc thực tế: Mua khớp nối cao su lắp cho đường hơi nóng $150^\circ\text{C}$ vì nghĩ cao su có thể ráng chịu được. Kết quả là lớp cao su bị lưu hóa, chai cứng và nổ tung chỉ sau vài ngày vận hành.
Không tính toán áp lực đỉnh (Surge Pressure): Chọn khớp nối theo áp lực làm việc trung bình mà quên tính đến áp lực búa nước khi đóng mở van đột ngột, làm phình hoặc vỡ lớp lưới inox gia cường.
Lắp đặt sai quy trình cơ học: Cố tình kéo giãn hoặc vặn xoắn khớp nối mềm inox trong quá trình siết bích để bù đắp cho đoạn ống thi công bị thiếu hụt chiều dài. Việc này khiến các nếp sóng luôn nằm trong trạng thái chịu ứng suất kéo quá tải, gây nứt vỡ khớp nối rất nhanh do mỏi vật liệu.
Cách Chọn Khớp Nối Mềm Chịu Nhiệt Phù Hợp
Để chọn chính xác loại khớp nối co giãn phù hợp với tiêu chuẩn kỹ thuật của hệ thống, bộ phận mua hàng và kỹ sư nên tuân thủ bảng checklist sau:
Xác định chính xác nhiệt độ dòng lưu chất: Lựa chọn vật liệu cốt lõi (Cao su, PTFE hay Inox 304/316) dựa trên mức nhiệt tối đa.
Xác định áp suất làm việc và áp suất đỉnh: Chọn cấp áp lực bích (PN10, PN16, PN25) hoặc số lượng lớp lưới bện bảo vệ bên ngoài phù hợp.
Kiểm tra tính chất hóa học của lưu chất: Đảm bảo vật liệu cấu tạo không bị ăn mòn, ăn mòn rỗ bởi axit, muối hoặc hóa chất trong dòng chảy.
Xác định dạng và biên độ chuyển vị: Tính toán độ co giãn dọc trục ($\pm \Delta L$) để chọn chiều dài tổng thể của khớp nối mềm công nghiệp cho đủ khoảng bù.

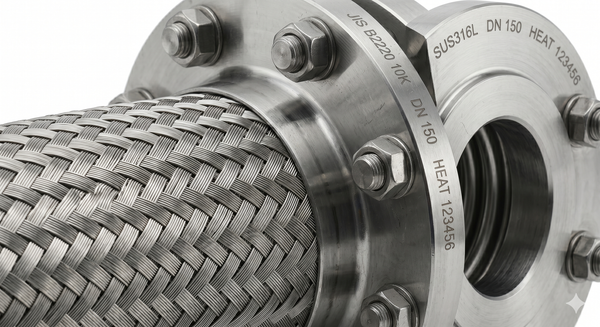

Kiểm tra kiểu kết nối của hệ thống: Đồng bộ tiêu chuẩn mặt bích (JIS 10K, ANSI 150, DIN PN16) hoặc bước ren để đảm bảo việc lắp đặt kín khít, không rò rỉ.
Lưu Ý Khi Lắp Đặt Và Bảo Trì Khớp Nối Mềm
Tuyệt đối không hàn điện gần sát thân bích khớp nối: Tia lửa hàn và xỉ hàn nóng chảy văng vào lớp lưới bện hoặc các nếp sóng inox mỏng sẽ làm thủng hoặc tạo ra các vết nứt vi mô nguy hiểm. Nếu bắt buộc phải hàn, hãy che chắn thiết bị bằng vải chống cháy chuyên dụng.
Lắp đặt hệ thống gối đỡ và điểm định hướng (Guiding Anchors): Khớp nối mềm chỉ phát huy tối đa hiệu quả khi đường ống dịch chuyển tịnh tiến thẳng tâm. Phải lắp các vòng dẫn hướng ống để tránh đường ống bị uốn cong lệch hướng trục.
Kiểm tra lực siết bu-lông định kỳ: Do tác động của nhiệt độ co giãn liên tục, các bu-lông mặt bích có thể bị tự nới lỏng theo thời gian, cần siết đều lực lại theo chu kỳ bảo dưỡng.
Thay thế ngay khi phát hiện biến dạng: Khi quan sát thấy lớp lưới bảo vệ inox bị đứt sợi hàng loạt, hoặc thân cao su xuất hiện các vết nứt chân chim, cần chủ động lên phương án thay thế để tránh sự cố bục vỡ đường ống bất ngờ.
Câu Hỏi Thường Gặp Về Khớp Nối Mềm Chịu Nhiệt (FAQ)
FAQ 1: Khớp nối mềm inox chịu được nhiệt độ tối đa là bao nhiêu?
Trả lời: Đối với các dòng khớp nối mềm kim loại sản xuất từ inox 304 hoặc inox 316L tiêu chuẩn, khả năng chịu nhiệt của bản thân vật liệu kim loại có thể lên đến $600^\circ\text{C}$ [chèn link: Thông số vật liệu inox]. Tuy nhiên, áp lực chịu đựng của khớp sẽ giảm dần khi nhiệt độ tăng cao, cần tra cứu kỹ biểu đồ giảm áp theo nhiệt độ của nhà sản xuất.
FAQ 2: Tại sao khớp nối mềm inox của tôi bị rò rỉ dù hệ thống hoạt động đúng áp lực định mức?
Trả lời: Hiện tượng này phần lớn do khớp nối bị hiện tượng vặn xoắn (Torsion) trong quá trình lắp đặt bu-lông mặt bích hoặc do đường ống chuyển vị lệch phương quá lớn so với thiết kế. Thân sóng inox chỉ chịu lực co giãn tốt theo trục thẳng, nếu bị vặn xoắn xoay tròn, các nếp gấp sóng sẽ bị xé rách rất nhanh.
FAQ 3: Khớp chống rung inox có cần bảo dưỡng định kỳ không và bao lâu kiểm tra một lần?
Trả lời: Khớp nối mềm inox không cần tra dầu mỡ bảo dưỡng như thiết bị cơ khí quay, nhưng cần được kiểm tra trực quan định kỳ mỗi 3 đến 6 tháng một lần. Hãy kiểm tra xem các sợi lưới bện có bị đứt không, bề mặt mối hàn đầu bích có bị ăn mòn rỗ không và có dấu hiệu rò rỉ rỉ sương lưu chất hay không.
FAQ 4: Có thể dùng khớp nối mềm cao su cho hệ thống hơi nóng lò hơi được không?
Trả lời: Hoàn toàn không khuyến khích. Hơi nóng từ lò hơi (Steam) thường có nhiệt độ từ $140^\circ\text{C}$ đến hơn $200^\circ\text{C}$ tùy theo áp suất bão hòa. Khớp nối cao su thông thường (kể cả cao su EPDM chịu nhiệt cao cấp) chỉ chịu được ngưỡng liên tục dưới $120^\circ\text{C}$. Sử dụng cho hơi nóng sẽ gây nổ khớp ngay lập tức, bắt buộc phải dùng ống mềm inox chịu nhiệt.
Tổng Kết
Sử dụng khớp nối mềm chịu nhiệt không còn là một lựa chọn tùy ý, mà là một yêu cầu kỹ thuật bắt buộc để kiến tạo nên một hệ thống đường ống công nghiệp bền vững, an toàn và hiệu quả. Hiểu rõ các thông số áp lực, nhiệt độ vận hành và lựa chọn đúng chủng loại khớp nối mềm inox hay cao su chính là chìa khóa giúp doanh nghiệp triệt tiêu hoàn toàn các rủi ro nứt vỡ, rò rỉ đường ống, bảo vệ an toàn tuyệt đối cho nguồn vốn đầu tư máy móc của mình.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Khớp Nối Mềm Chịu Nhiệt
